【JT交通运输标准】 桥梁用填充型环氧涂层钢绞线拉索

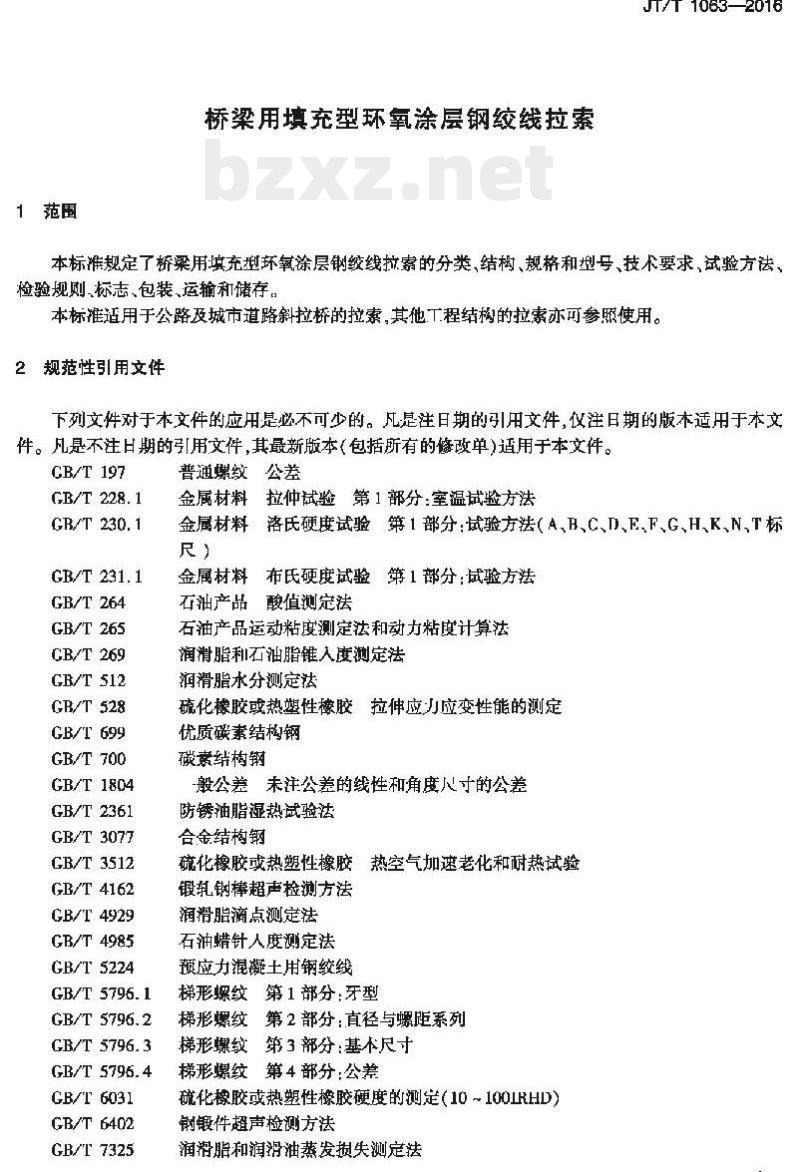

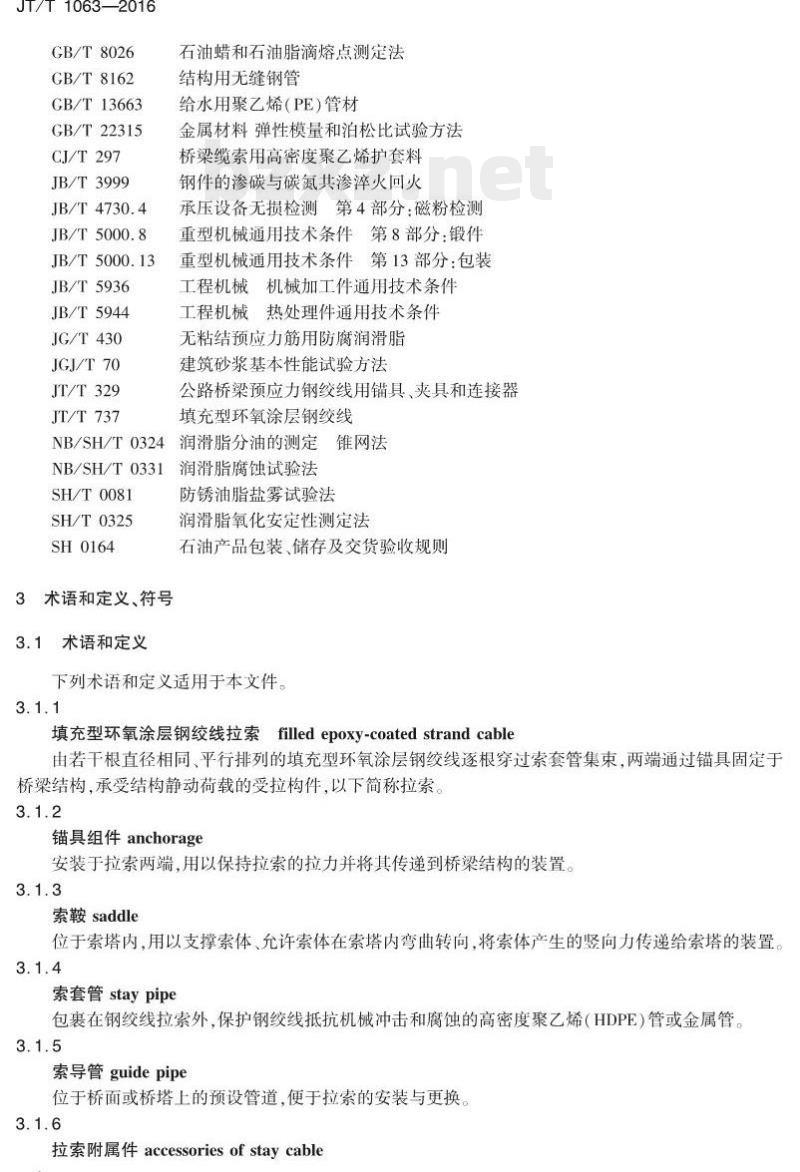

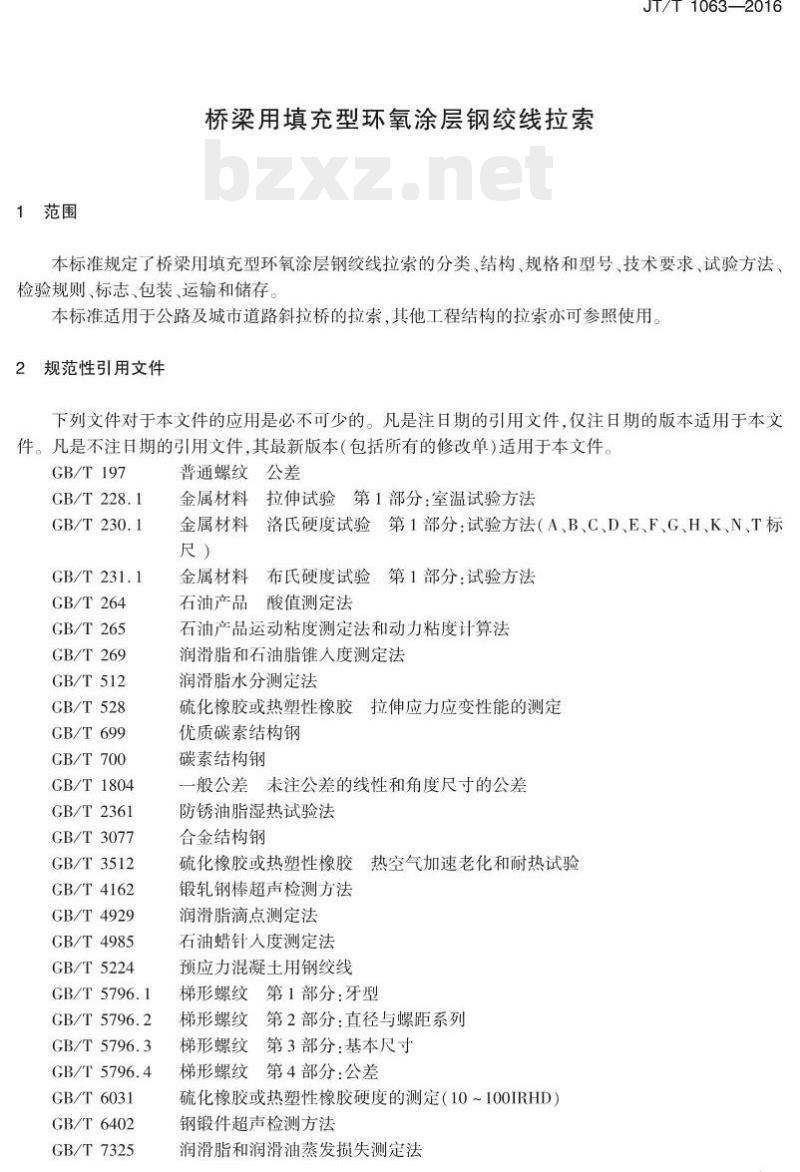

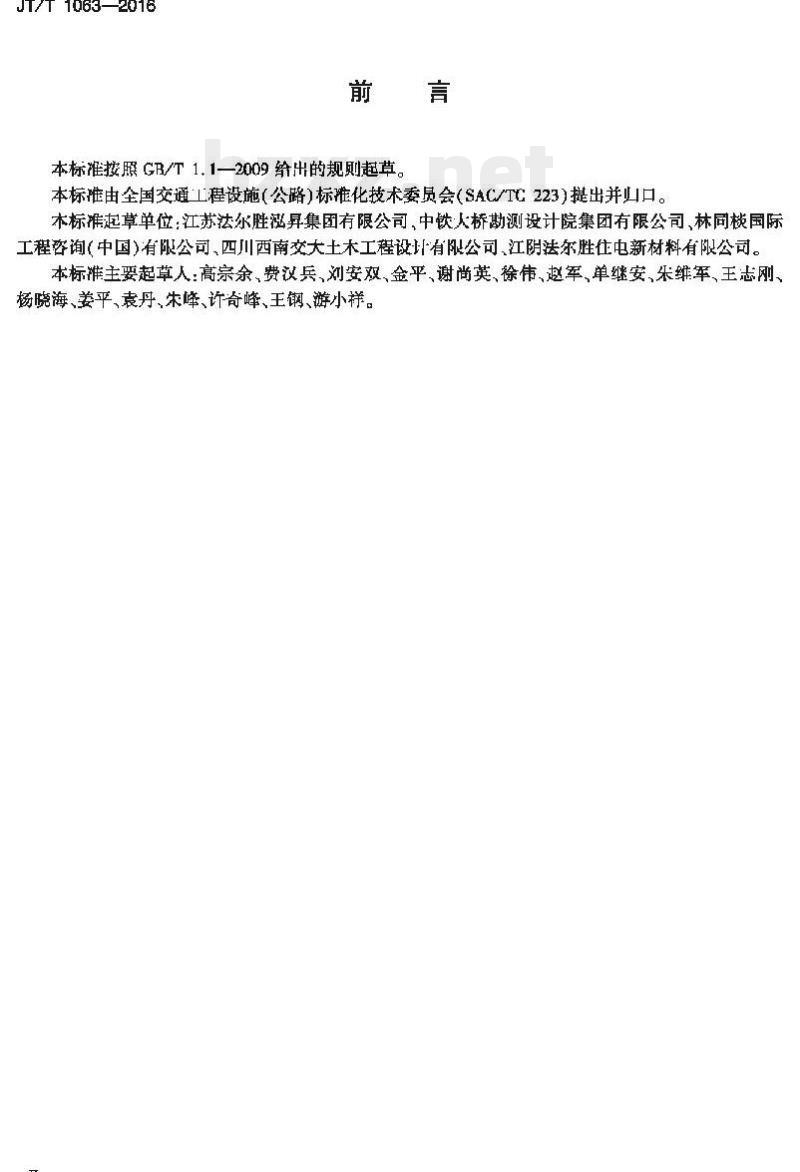

前言 本标准依照GB/T 1—2009给出规则草案。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：江苏法尔胜涵昇集团有限公司、中铁人桥勘测设计院集团有限公司、林同济国际工程咨询（中国）有限公司、四川西南交大土木工程设计有限公司、江阴法尔胜电新材料有限公司。本标准主要起草人：高宗余、费汉兵、刘安双、金平、谢尚英、徐伟、赵军、单继安、朵维军、王刚、杨晓海、姜平、袁丹、宋峰、许奇峰、王钢、游小。 1 范围 本标准规定了桥梁用填充型环氧涂层钢绞线拉索的分类、结构、规格和型号、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于公路及城市道路斜拉桥的拉索，其他工程结构的拉索亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 197 普通螺纹公差 GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法 GB/T 230.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 231.1 金属材料洛氏硬度试验 第1部分：试验方法 GB/T 264 优质碳素结构钢 GB/T 265 碳素结构钢 GB/T 269 合金结构钢 GB/T 512 预应力混凝土用钢绞线 GB/T 528 梯形螺纹第1部分：牙型 GB/T 699 梯形螺纹第2部分：直径与螺距系列 GB/T 700 梯形螺纹第3部分：基本尺寸 GB/T 1804 一般公差 GB/T 2361 未注公差的线性和角度尺寸的公差 GB/T 3077 锻轧钢棒超声检测方法 GB/T 3512 钢锻件超声检测方法 GB/T 4162 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 4929 硫化橡胶或热塑性橡胶硬度的测定（10~100 IRHD） GB/T 4985 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 5224 建筑砂料基本性能试验方法 GB/T 5796.1 梯形螺纹第4部分：公差 GB/T 5796.2 石油产品酸值测定法 GB/T 5796.3 石油产品运动粘度测定法和动力粘度计算法 GB/T 5796.4 石油产品滴点测定法 GB/T 6031 润滑脂和石油脂锥入度测定法 GB/T 6402 润滑脂水分测定法 GB/T 7325 防锈油脂湿热试验法 3 术语和定义、符号 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 填充型环氧涂层钢绞线拉索 (filled epoxy-coated strand cable)：由若干根直径相同、平行排列的填充型环氧涂层钢绞线逐根穿过索套管集束，两端通过锚具固定于桥梁结构，承受结构静动荷载的受拉构件，以下简称拉索。 3.1.2 锚具组件 (anchorage)：安装于拉索两端，用以保持拉索的拉力并将其传递到桥梁结构的装置。 3.1.3 索鞍 (saddle)：位于索塔内，用以支撑索体、允许索体在索塔内弯曲转向，将索体产生的竖向力传递给索塔的装置。 3.1.4 索套管 (stay pipe)：包裹在钢绞线拉索外，保护钢绞线抵抗机械冲击和腐蚀的高密度聚乙烯（HDPE）管或金属管。 3.1.5 索导管 (guidepipe)：位于桥面或桥塔上的预设管道，便于拉索的安装与更换。 3.1.6 拉索附属件 (accessories of stay cable)：对拉索安装、防护起辅助作用的构件，包括保护罩、索箍、防水罩、索套管伸缩补偿装置等。 3.1.7 锚固段 (anchorage zone)：与锚具连接，将索力传递给桥梁结构的拉索部分。 3.1.8 过渡段 (transition zone)：导管入口到锚固段之间的拉索部分。 3.1.9 自由段 (free length)：除锚固段、过渡段及索鞍段（如有）之外的拉索部分。 3.1.10 内置式减振器 (damping device)：安装于拉索过渡段内，控制和减缓拉索振动的装置，一般由定位、调节部件和橡胶减振块组成。 3.1.11 防腐材料 (anti-corrosion material)：填充于锚具组件内，对锚具内部和拉索两端外露部分钢绞线进行防护的材料。 3.2 符号 下列符号适用于本文件。 A — 单根填充型环氧涂层钢绞线的公称截面积，单位为平方毫米（mm²）； E — 填充型环氧涂层钢绞线的弹性模量，单位为兆帕（MPa）； F — 试验用填充型环氧涂层钢绞线（截面以A计）实测极限抗拉强度平均值（不少于3根试件），单位为兆帕（MPa）； fu — 填充型环氧涂层钢绞线抗拉强度标准值，单位为兆帕（MPa）； Rmn — 索鞍最小弯曲半径，单位为毫米（mm）； SDR — HDPE索套管外径与壁厚比值； Aap — 疲劳试验应力幅，单位为兆帕（MPa）。 4 分类、结构、规格和型号 4.1 分类 4.1.1 拉索按使用情况分为： a) 常规拉索，代号为XL； b) 索鞍支撑拉索，代号为AXL。 4.1.2 拉索锚具组件按调节方式分为： a) 可调锚具： 1) 有支撑筒可调锚具，代号为YM； 2) 无支撑筒可调锚具，代号为WM； b) 固定锚具，代号为GM。
