【其他行业标准】 电影摄影物镜 第5部分：16mm电影摄影物镜C型螺纹物镜座

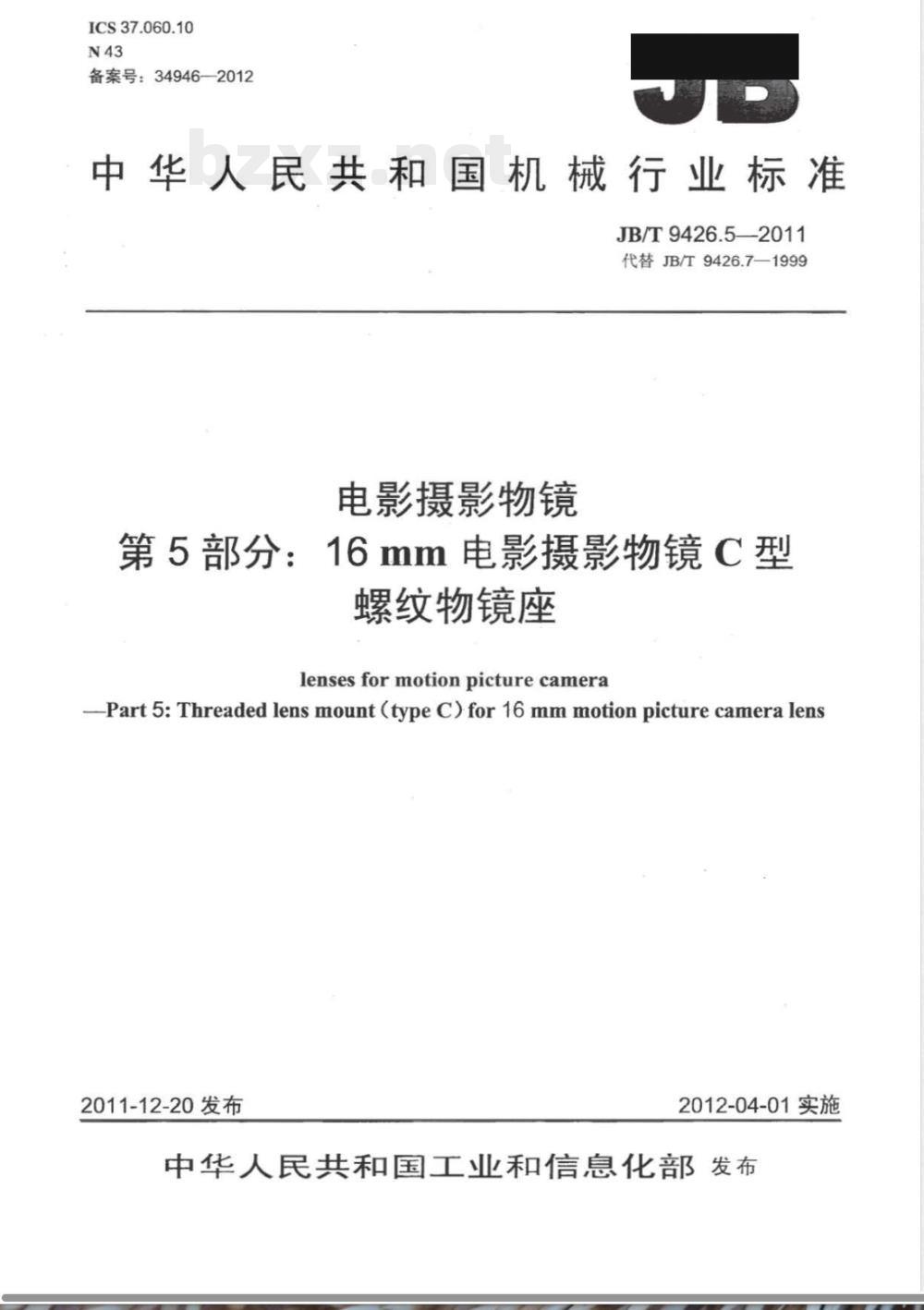

ICS37.060.10
备案号：34946-2012
中华人民共和国机械行业标准
JB/T9426.5—2011
代替JB/T9426.7-1999
电影摄影物镜
第5部分：16mm电影摄影物镜C型螺纹物镜座
lensesformotionpicturecamera-Part5:Threaded lensmount(typeC)for16mmmotionpicturecamera lens2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言，
2规范性引用文件
JB/T9426.52011
JB/T9426.5—2011

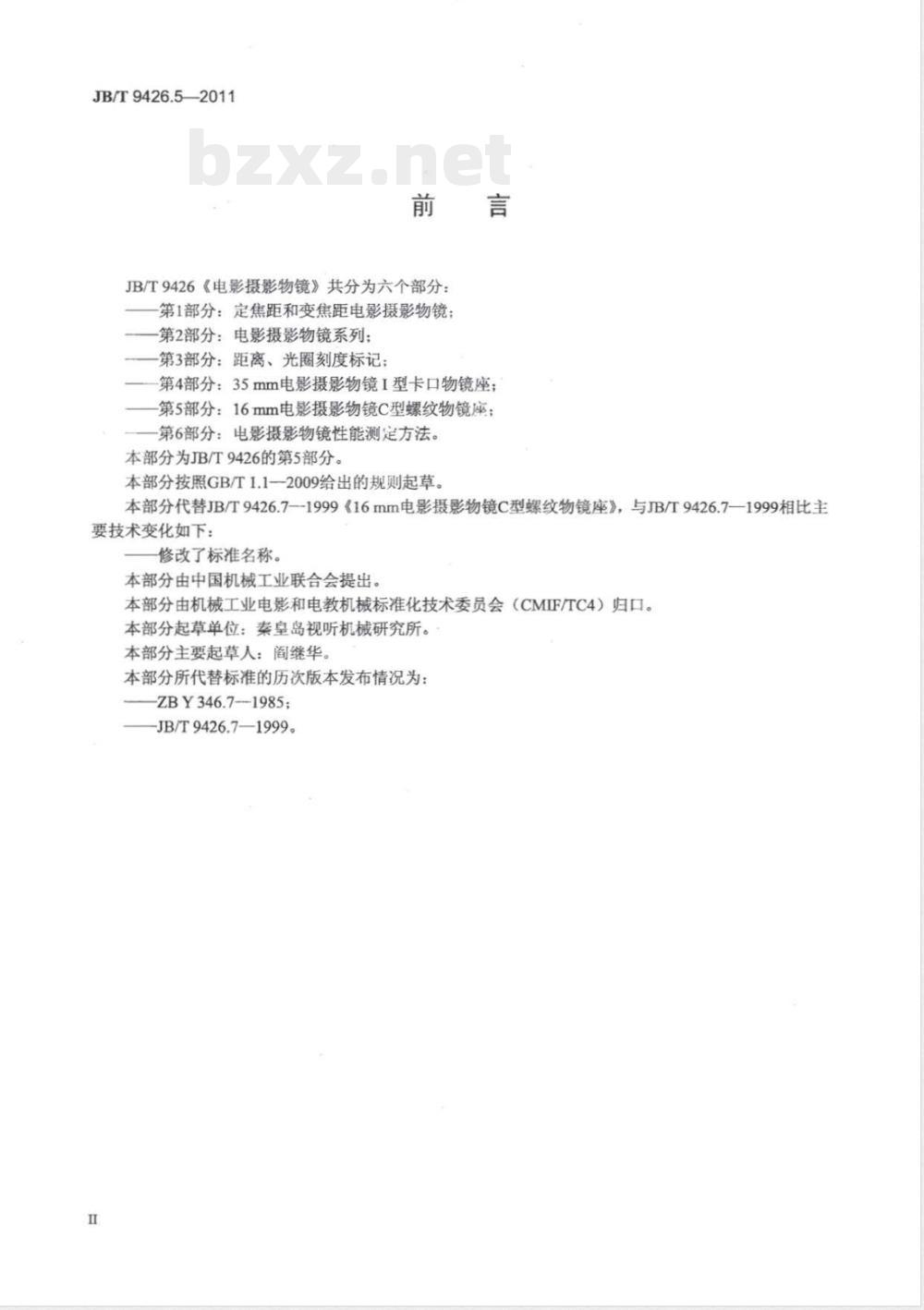

JB/T9426《电影摄影物镜》共分为六个部分：第1部分：定焦距和变焦距电影摄影物镜：第2部分：电影摄影物镜系列；
第3部分：距离、光圈刻度标记；第4部分：35mm电影摄影物镜I型卡口物镜座；第5部分：16mm电影摄影物镜C型螺纹物镜座：第6部分：电影摄影物镜性能测定方法。本部分为JB/T9426的第5部分。
本部分按照GB/T1.1-—2009给出的规则起草。本部分代替JB/T9426.7--1999《16mm电影摄影物镜C型螺纹物镜座》，与JB/T9426.71999相比主要技术变化如下：
修改了标准名称。
本部分由中国机械工业联合会提出。本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本部分起草单位：秦皇岛视听机械研究所。本部分主要起草人：阎继华。
本部分所代替标准的历次版本发布情况为：ZBY346.7--1985;
JB/T9426.7—1999。
1范围
电影摄影物镜
JB/T9426.5-2011
第5部分：16mm电影摄影物镜C型螺纹物镜座本部分规定了螺纹物镜座满足光学和机械互换性要求的关键尺寸。本部分适用于JB/T9426.1所规定的16mm电影摄影物镜（以下简称物镜）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JB/T9426.1电影摄影物镜第1部分：定焦距和变焦距电影摄影物镜3尺寸
3.1C型螺纹物镜座的关键尺寸如图1和表1所示。图1
物镜安装螺纹
大径尺寸d
每英寸牙数
从定位面至螺纹端面的距离B
物镜定位截路C

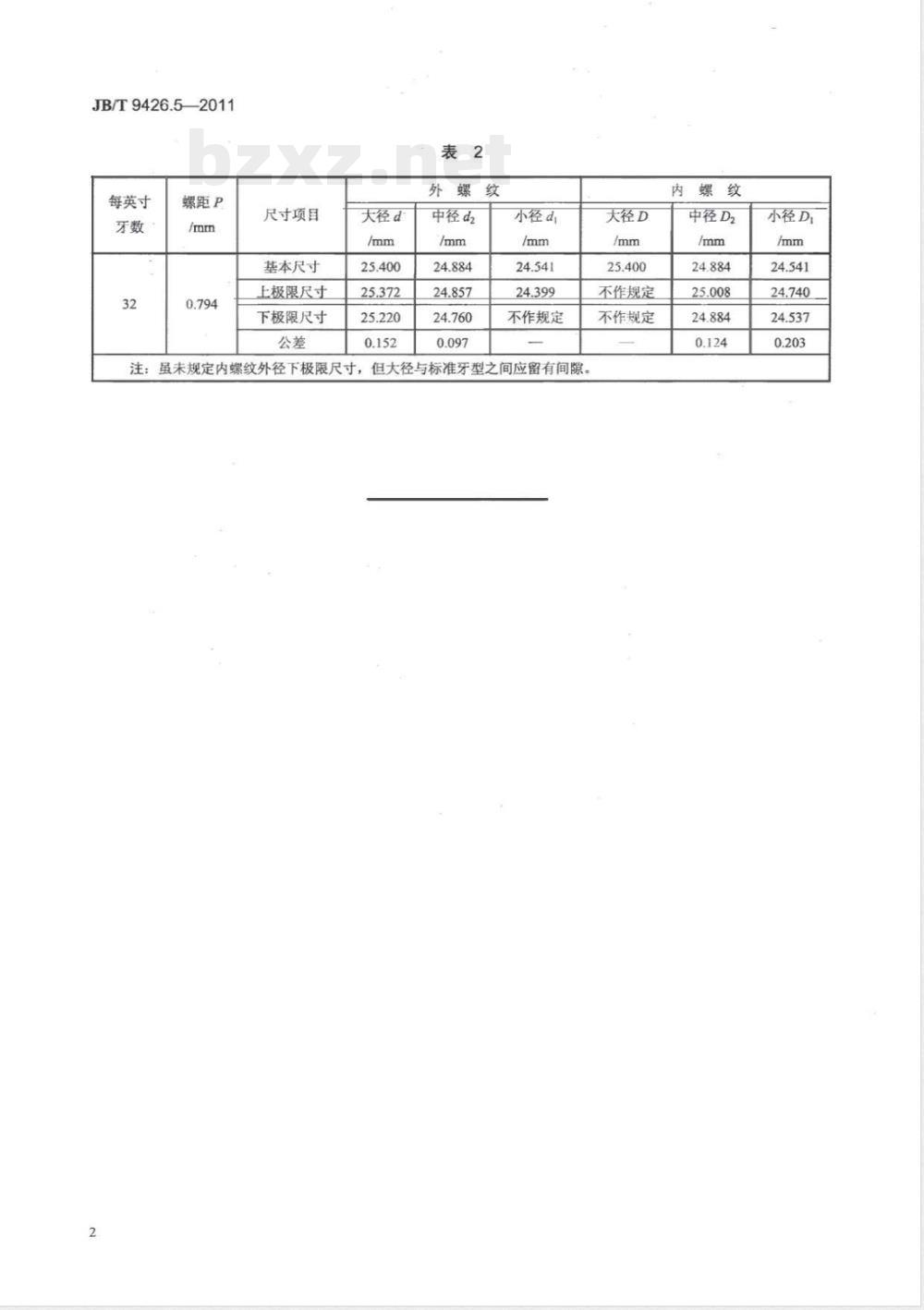

安装螺纹的基本尺寸、允许的极限尺寸见表2。/mm
17.53±0.02
定位面直径Awww.bzxz.net
JB/T9426.52011
每英寸
螺距P
尺寸项目
基本尺寸
上极限尺寸
下极限尺寸
大径d
外螺纹
中径d2
小径d
不作规定
注：虽未规定内螺纹外径下极限尺寸，但大径与标准牙型之间应留有间隙。2
大径D
不作规定
不作规定
内螺纹
中径D2
小径D
JB/T9426.5-2011
