【JT交通运输标准】 公路收费用费额显示器

ICS93.080.30
备案号：

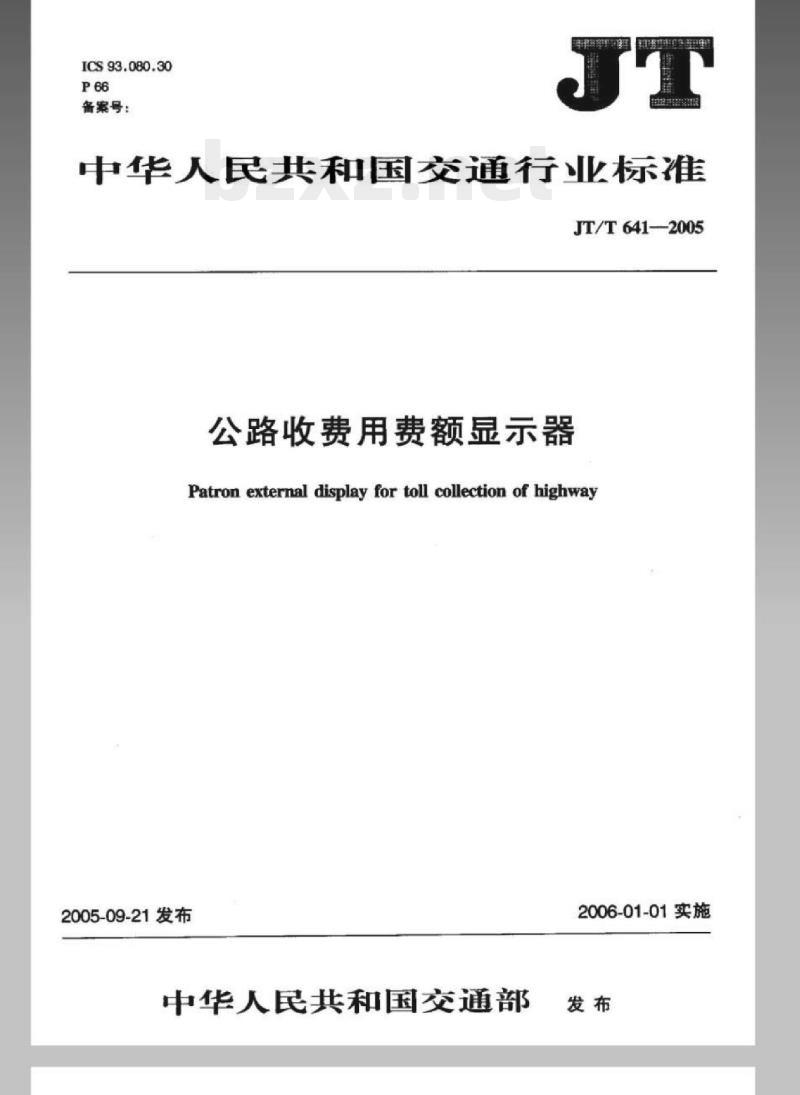

中华人民共和国交通行业标准
JT/T6412005
公路收费用费额显示器
Patron external display for toll collection of highway2005-09-21发布
中华人民共和国交通部
2006-01-01实施

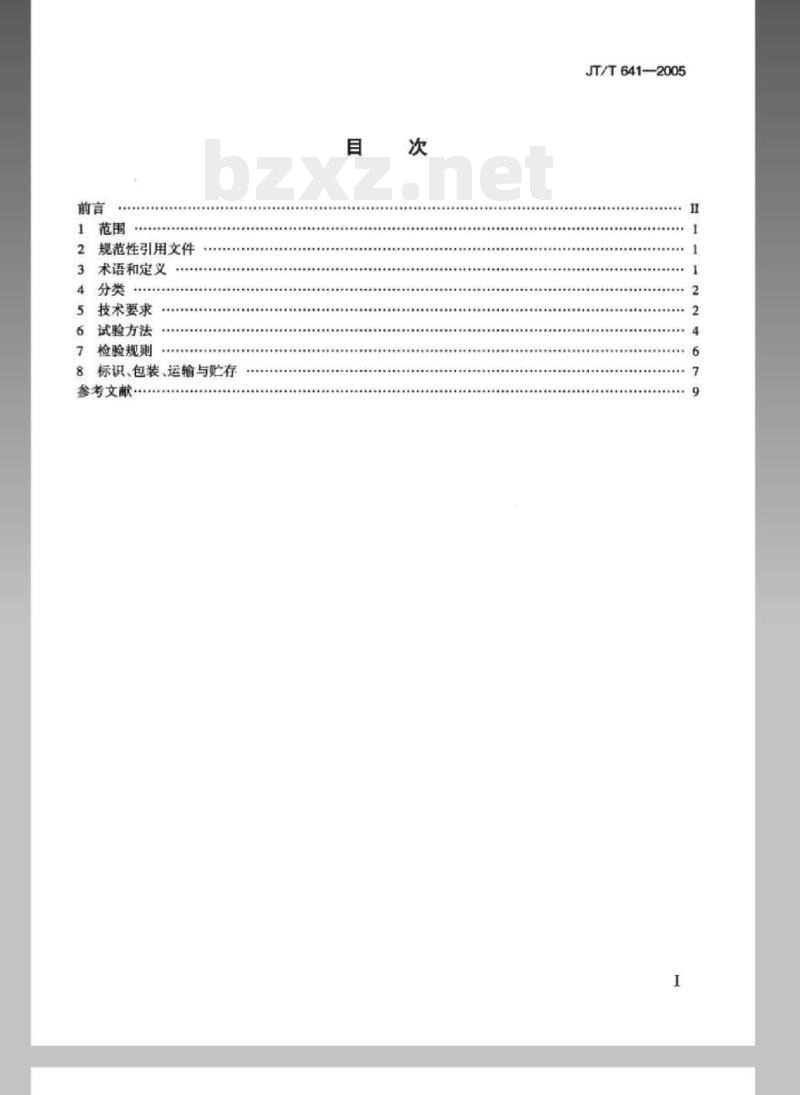

2规范性引用文件
3术语和定义
4分类
5技术要求
试验方法
检验规则
8标识、包装、运输与存
参考文献
JT/T6412005
JT/T641—2005

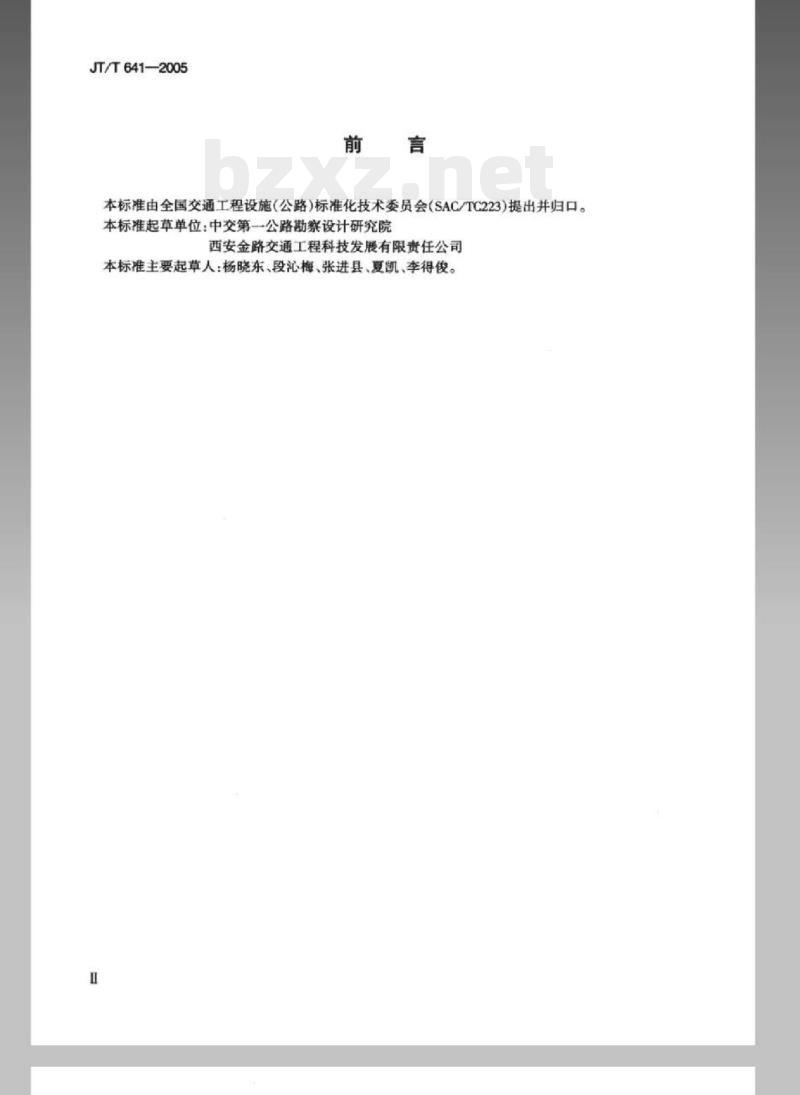

本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：中交第一公路勘察设计研究院西安金路交通工程科技发展有限责任公司本标准主要起草人：杨晓东、段沁梅、张进县、夏凯、李得俊。1范围

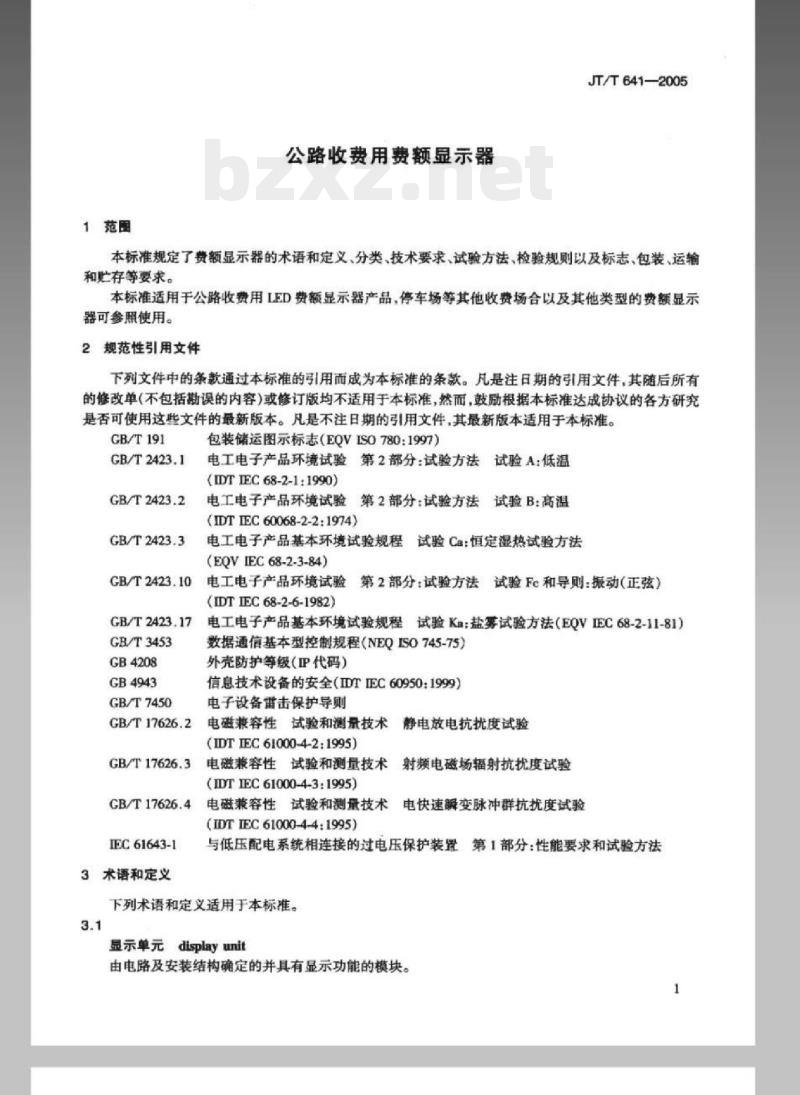

公路收费用费额显示器
JT/T641—2005
本标准规定了费额显示器的术语和定义、分类、技术要求、试验方法、检验规则以及标志、包装、运输和忙存等要求。
本标准适用于公路收费用LED费额显示器产品，停车场等其他收费场合以及其他类型的费额显示器可参照使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
GB/T2423.1
GB/T2423.2
GB/T2423.3
包装储运图示标志（EQVISO780：1997）电工电子产品环境试验第2部分：试验方法试验A：低温(IDTIEC68-2-1:1990)
电工电子产品环境试验第2部分：试验方法 试验B：高温(IDTTEC60068-2-2:1974)
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(EQVIEC 68-2-3-84)
CB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）（IDTIEC68-2-6-1982)
GB/T 2423.17
GB/T3453bzxz.net
GB4208
GB4943
GB/T7450
电工电子产品基本环境试验规程试验Ka：盐雾试验方法（EQVIEC68-2-11-81）数据通信基本型控制规程（NEQISO745-75）外壳防护等级（IP代码）
信息技术设备的安全（IDTIEC60950：1999）电子设备蕾击保护导则
电磁兼容性试验和测量技术静电放电抗扰度试验GB/T17626.2
(IDTEC 61000-4-2:1995)
GB/T17626.3
电磁兼容性试验和测量技术射频电磁场辐射抗扰度试验(IDTIEC61000-4-3:1995)
电磁兼容性试验和测量技术电快速解变脉冲群抗扰度试验CB/T17626.4
(IDTTEC61000-4-41995)
TEC61643-1
3术语和定义
与低压配电系统相连接的过电压保护装置第1部分：性能要求和试验方法下列术语和定义适用于本标准。3.1
显示单元display unit
由电路及安装结构确定的并具有显示功能的模块。1
JT/T641—2005

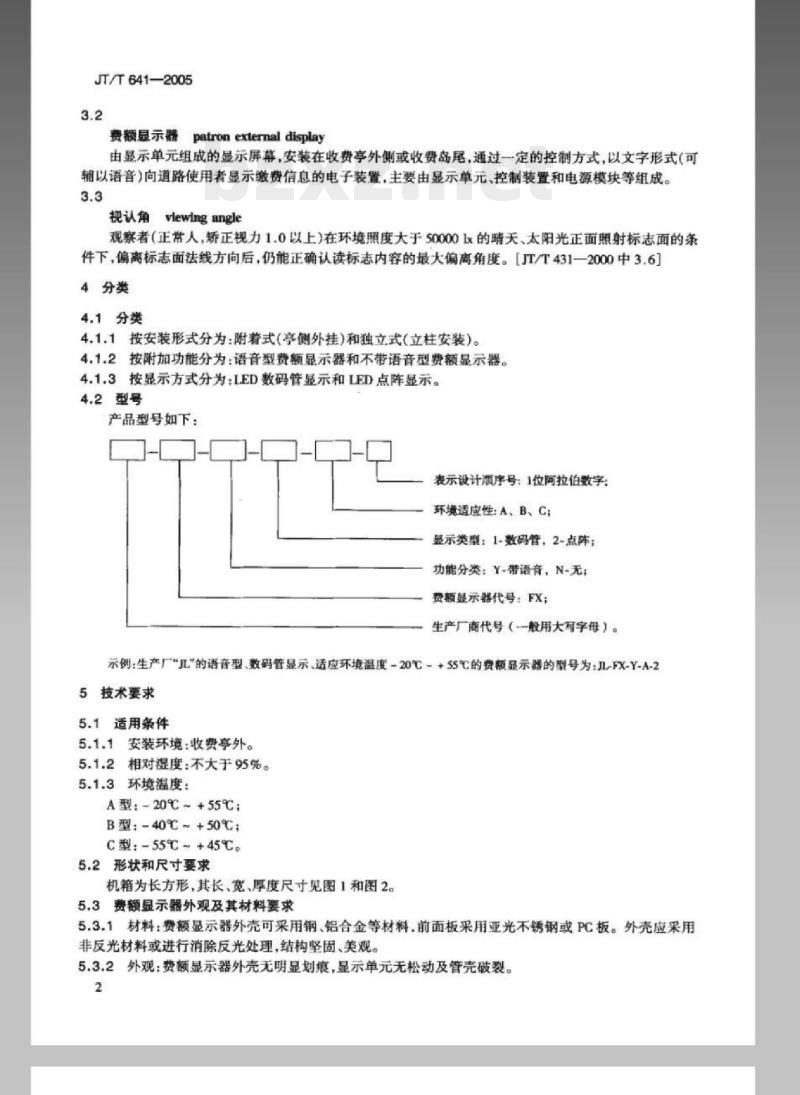

费额显示器patronexternaldisplay由显示单元组成的显示屏，安装在收费亭外侧或收费岛尾，通过一定的控制方式，以文字形式（可辅以语音）向道路使用者显示缴费信息的电子装置，主要由显示单元，控制装置和电源模块等组成。3.3
视认角viewingangle
观察者（正常人，矫正视力1.0以上）在环境照度大于50000x的晴天，太阳光正面照射标志面的条件下，偏离标志面法线方向后，仍能正确认读标志内容的最大偏离角度。[JT/T431一2000中3.6]4分类
4.1分类
4.1.1按安装形式分为：附着式享侧外挂)和独立式（立柱安装）)。4.1.2按附加功能分为：语音型费额显示器和不带语音型费额显示器。4.1.3按显示方式分为：LED数码管显示和LED点阵显示。4.2型号
产品型号如下：
表示设计顺序号：1位阿拉伯数字：环境适应性：A、B、C
显示类型：1-数码管，2-点阵：功能分类：Y-带语音，N-无；
费额显示器代号：FX：
生产厂商代号（一股用大写字母）。示例：生产厂J儿\的语音型、数码管显示、适应环境温度-20C-+55C的费额显示器的型号为：JL-FX-Y-A-25技术要求
5.1适用条件
5.1.1安装环境：收费亭外。
5.1.2相对湿度：不大于95%。
5.1.3环境温度：
A型：-20℃~+55℃；
B型：-40℃~+50C：
C型:-55℃-+45℃。
5.2形状和尺寸要求
机箱为长方形，其长，宽、厚度尺寸见图1和图2。5.3费额显示器外观及其材料要求5.3.1材料：费额显示器外壳可采用钢、铝合金等材料.前面板采用亚光不锈钢或PC板。外壳应采用非反光材料或进行消除反光处理，结构坚固、美观。5.3.2外观：费额显示器外壳无明显划痕，显示单元无松动及管壳破裂。2
5.4安全要求
130金
图1附着式费赖显示臀的外形尺寸570
壁金额筑余额
单位为毫米
JT/T641-2005
单位为毫米
9090+90
图2独立式费额显示骼的外形尺寸5.4.1费额显示器属于GB4943规定的1类安全设备。15
5.4.2温升：费额显示器正常使用时在达到热平衡后，金属部分的温升不超过45℃，绝缘材料的温升不超过70℃。
5.5性能特性
5.5.1显示功能
5.5.1.1LED数码管显示分固定字符和动态数字分别显示，其中固定字符采用反光膜形式或丝印反光字，为红色：底色宜为浅灰。
5.5.1.2全屏点阵显示.为红色。5.5.1.3数字显示应稳定、清晰无扰，数码字符在不显示时应尽可能与字符底板的额色相近。5.5.2发光强度
不小于1500cd/m。
5.5.3视认性能
静态视认角不小于30°，静态视认距离不小于30mo5.5.4声学特性
对于语音型费额显示器，在设备正前方1m，离地高1.2m处接收的等效声级值为70dB（A）~85dB(A)）可调，非线性失真应小于10%。5.6电气安全性能
5.6.1绝缘电阻：费额显示器的电源接线端子与机壳的绝缘电阻应不小于100MQ。3
JT/T641-2005
5.6.2介电强度：在费额显示器的电源接线端子与机壳之间施加频率50Hz、有效值1500V正弦交流电压，历时Imin，应无火花，飞弧和击穿现象。5.6.3安全接地：费额显示器应设安全保护接地端子，接地端子与机壳连接可靠，接地端子与机壳的接触电阻应小于0.10
5.6.4产品应适应电网波动要求，在以下条件下应可靠工作：电压：交流220V（1±10%），频率：50Hz（1±4%）。5.6.5费额显示器的供电接口和通信接口按照GB/T7450的要求，应采取必要的防雷电和过电压保护措施，采用的元器件和防护措施应符合EC61643-1的规定。5.6.6产品应采取防喷水，尘密措施，外壳的防护等级按GB4208的规定应不低于IP65级。5.7通信接口与规程
5.7.1机械接口：
采用9针或25针RS-232C阴性插座或4针RS-485阳性插座，该两种接口的电气性能应符合相应标准的要求，接口与外部的连接应便于安装和维护，并采取防水、防尘等措施。5.7.2通信规程：符合CB/T3453的有关规定。5.7.3通信方式：异步，半双工
5.7.4通信速率：1200bit/g19200bit/sc5.7.5在满足5.7.1~5.7.4的条件下，可以按需求提供其他接口和规程，以便与收费控制系统连接。5.8环境适应性能
5.8.1耐低温储存性能：在-20℃（或-40℃、-55℃）条件下，按6.2.6.1的方法试验8h，费额显示器与收费控制系统应能正常通讯，收费信息显示正确。5.8.2耐低温工作性能：在-15℃（或-35℃、-50℃）条件下，按6.2.6.2的方法试验8h，费额显示器与收费控制系统应能正常通讯，收费信息显示正确。5.8.3耐高温工作性能：在+50℃（或+45℃、+40℃）条件下，按6.2.6.3的方法试验8h，费额显示器与收费控制系统应能正常通讯，收费信息显示正确。5.8.4耐湿热工作性能：在温度+40℃，相对湿度（98%±2%）RH条件下，按6.2.6.4的方法试验48h，费额显示器与收费控制系统应能正常通讯，收费信息显示正确。5.8.5耐机械振动性能：在振动频率1Hz~150Hz的范围内，按6.2.6.5的方法试验经历20个循环后，费额显示器与收费控制系统应能正常通讯，收费信息显示正确。结构不受影响，零部件无松动。5.8.6耐盐雾腐蚀性能：外壳防腐层（其他部件由供需双方协定）应无明显锈蚀现象，金属构件应无红色锈点，消除反光的外涂材料不脱落。5.9电磁兼容性要求
5.9.1具有电快速瞬变脉冲群抗扰度性能。5.9.2具有静电放电抗扰度性能。5.9.3具有辐射电磁场抗扰度性能。6试验方法
6.1试验条件
除特殊规定外，一般试验条件如下：环境温度：+15℃+35℃：
相对湿度：45%~75%
大气压力：86kPa~106kPac
6.2试验
6.2.1材料试验
JT/T641—2005
主要核查原材料和元器件的材质证明单是否齐全有效，必要时可对原材料的主要性能指标（如物理化学性能）进行试验。
6.2.2外观质量
用目测和手感法。外观质量应符合5.3的要求。6.2.3功能测试
连接费额显示器及收费控制系统，接通电源，运行车道收费软件，检验费额显示器运行是否正常，蓬项核查功能是否满足5.4~5.5的要求。6.2.4电气安全性能
6.2.4.1绝缘电阻：用精度1.0级，500V的兆欧表在导电端子与机壳之间测量。6.2.4.2介电强度：用精度1.0级的耐电压测试仪在导电端子与机壳之间测量。6.2.4.3接触电阻：用精度0.5级、分辨力0.010的电阻表在机壳顶部金属部位与安全保护接地端子之间测量。
6.2.4.4用自耦变压器或可调交流电源给费额显示器供电，测试电压分别为185V-200V→220V-240V-255V-230V210V-185V。每调整到一档电压并稳定后，接通费额显示器，检查显示功能是否正常。
6.2.4.5产品的防雨、防尘及安全防护，按GB4028的试验方法进行。6.2.4.6其他安全性能试验按GB4943试验方法进行。6.2.5通信接口与规程
该项的测试方法为主观评定和客观测试两部分，客观测试方法将由相关标准具体规定。对每个区段的每个显示字进行测试，应能正确显示。主观评定方法是在把费额显示器连接到收费控制系统后，评定该产品与系统的通信情况，可用24h失步次数来评价产品的通信性能。6.2.6环境适应性能
6.2.6.1耐低温储存：按GB/T2423.1方法试验8h。试验结束，在室温条件下恢复2h后，立即对费额显示器进行测试，应符合5.8.1的规定。6.2.6.2耐低温工作性能：按GB/T2423.1方法试验8h。试验过程中每两个小时对费额显示器进行一次测试，应符合5.8.2的规定。
6.2.6.3耐高温工作性能：按GB/T2423.2规定方法试验8h。试验过程中每两个小时对费额显示器进行一次测试，应符合5.8.3的规定。6.2.6.4耐湿热工作性能：按GB/T2423.3规定方法试验48h。试验过程中每两个小时对费额显示器进行一次测试，应符合5.8.4的规定。6.2.6.5耐机械振动性能：按CB/T2423.10规定进行扫额试验。在1Hz~9Hz时按振幅控制，振幅3.5mm;9Hz~150Hz时按加速度控制，加速度为10m/。1Hz~9Hz~150Hz~9Hz~1Fz为一个循环，共经历20个循环后，费额显示器与收费控制系统工作正常，应符合5.8.5的规定。6.2.6.6耐盐募腐蚀性能：按GB/T2423.17规定试验，经过168h的试验后，费额显示器应符合5.8.6的规定。
6.2.7电磁兼容性
6.2.7.1电快速瞬变脉冲群抗扰度试验试验等级3.按照CB/T17626.4进行试验，将2kV试验电压通过耦合/去料网络施加到供电电源端口和保护接地上，将1kV试验电压通过耦合/去耦网络施加到信号端口上，施加试验电压五次，每次持续时间不少于1min，试验结果应符合5.9.1。6.2.7.2静电放电抗抚度试验
试验等级2.按照GB/T17626.2进行试验，对所确定的放电点采用接触放电，试验电压为4kV。至少施加10次单次放电，放电之间间隔至少19，试验结果应符合5.9.2。5
JT/T641—2005
6.2.7.3辐射电磁场抗扰度试验
试验等级2，按照GB/T17626.3进行试验，正常运行的费额显示器四个侧面分别在发射天线垂直极化和水平极化位置进行试验，发射场强为3V/m，试验结果应符合5.9.3。6.3试验结果的处理
除特殊规定，一般对可重复的客观测量项目进行三次测试，取算术平均值为试验结果，根据需方要求，可给出标准差和不确定度。对于主观测试项目，测试人员应不少于三人，试验结果分为两级：合格和不合格。
7检验规则
7.1产品的检验分为型式检验和出厂检验。7.2型式检验
产品的型式检验一般由国家法定的质量监督机构组织进行。7.2.1凡有下列情况之一时，应进行型式检验：）新产品试制、定型鉴定或老产品转厂生产b)
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：e）产品停产半年以上，恢复生产时：d）正常批量生产时，每年一次：国家质量监督机构提出要求时。e
7.2.2型式检验的样品在产品中随机抽取三个完整的产品。7.2.3型式检验的项目和顺序按表1规定。7.2.4型式检验中，安全性能不合格时，该次型式检验不合格：若其他项目出现不合格，应在同一批产品中加倍抽取样品，对不合格项进行检验，若仍不合格，则该型式检验批次产品判为不合格。7.3出厂检验
7.3.1产品出厂检验由产品生产企业质量检验部门按表1规定逐项进行检验，合格后签发合格证，方可出厂。
7.3.2出厂检验中，若出现一项不合格，则应返修，返修后重新对不合格项进行检验。若仍不合格，则判为不合格品。
表1检验项目
项目名称
外观质量
安全验证
性能检验
绝缘电阻
介电强度
接触电阻
电源适应性
防护性能
通信接口与规程
耐低温储存性能
技术要求
试验方法
型式检验
出厂检验
项目名称
耐低温工作性能
耐高湿工作性能
耐湿热工作性能
耐机械振动试验
耐盐幕腐蚀试验
电磁兼容性
技术要求
注V为检验项目，O为不检验项目。8标识，包装，运输与贮存
8.1标识
8.1.1产品标识
表1(续）
试验方法
型式检验
JT/T6412005
出厂检验
产品标识可采用铭牌或直接喷刷，印字等形式，标识应清晰，易于识别且不易随自然环境的变化而褪色、脱落。产品标识上应注明：a）生产企业名称地址及商标：
b）产品名称，型号规格及产地：e）输人额定电压、频率：
d）功耗：
重量：
产品编号：
制造日期。
8.1.2包装标识
包装贮存标识应符合GB/T191的有关规定，应标有“注意防潮”、“小心轻放”等图案，还应在费额显示器产品包装箱上印刷以下内容：a）生产企业名称、地址及商标；b)
产品名称及型号规格：
重量：×××kg:
外形尺寸：长×宽×高（mmxmmxmm）：d
包装储运图示标志：
f）产品编号。
8.2包装
包装用瓦楞纸箱加聚胺脂泡沫塑料缓冲，包装应牢固可靠，能适应常用运输工具运送。产品包装箱内应随带如下文件：a)
产品合格证：
产品使用说明书：
装箱单：
随机备用附件清单：
接线图安装图、支撑架结构图：7
JT/T641—2005
f)其他有关技术资料。
8.3运输
包装好的产品可用常规运输工具运输，运输过程应避免剧烈振动、雨雪淋装、太阳久晒、接触腐蚀性气体及机械损伤。
8.4贮存
产品应忙存于通风、干燥、无酸碱及腐蚀性气体的仓库中，周围应无强烈的机械振动及强磁场作用。誉考文献
1JT/T431—2000高速公路LED可变信息标志技术条件JT/T641-2005
