【QB轻工标准】 电工刀

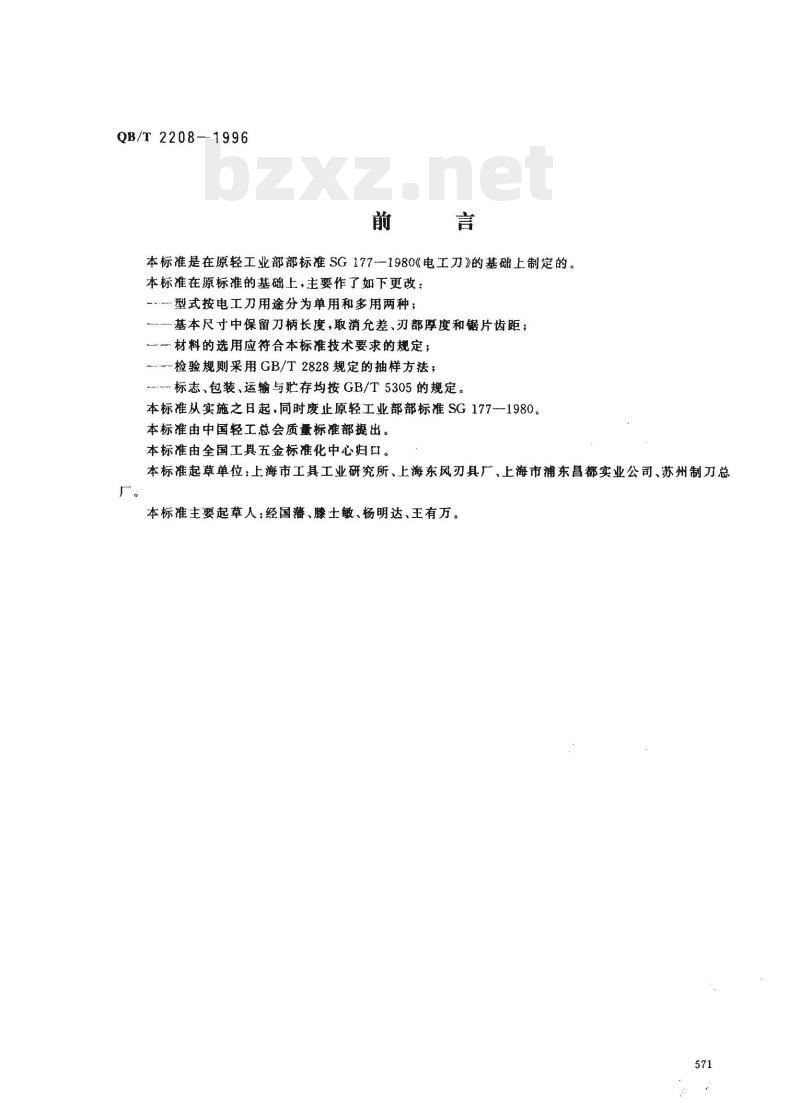

QB/T 2208-1996 前言 本标准是在原轻工业部部标准SG177-1980《电工刀》的基础上制定的。本标准在原标准的基础上，主要作了如下更改： 1. 型式按电工刀用途分为单用和多用两种； 2. 基本尺寸中保留刀柄长度，取消允差、刃部厚度和锯片齿距； 3. 材料的选用应符合本标准技术要求的规定； 4. 检验规则采用GB/T 2828规定的抽样方法； 5. 标志、包装、运输与贮存均按GB/T 5305的规定。 本标准从实施之日起，同时废止原轻工业部部标准SG177-1980。本标准由中国轻工总会质量标准部提出。本标准由全国工具五金标准化中心归口。 本标准起草单位：上海市工具工业研究所、上海东风刃具厂、上海市浦东昌都实业公司、苏州制刀总厂。 本标准主要起草人：经国藩、藤士敏、杨明达、王有万。 1 范围 本标准规定了电工刀的产品分类、技术要求、试验方法、检验规则和包装、标志、运输与贮存。本标准适用于电工刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 230-1991 金属洛氏硬度试验方法 GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 5305-1985 手工具包装、标志、运输与贮存 3 产品分类 3.1 分类和型式 电工刀按其用途和结构可分为单用电工刀（A型）和多用电工刀（B型）。 单用电工刀（A型）组成部分：1—刀片；2—铆钉；3—弹簧；4—衬壳；5—引锥；6—锯片；7—包头；8—刀壳；9—刀环。 多用电工刀（B型）结构见图示。 3.2 基本尺寸 电工刀的基本尺寸按表1规定。 表1 电工刀规格及刀柄长度 | 型式代号 | 规格代号 | 1号 (L) | 2号 (L) | 3号 (L) | | :--- | :--- | :---: | :---: | :---: | | A | 单用电工刀 | 115mm | 105mm | 95mm | | B | 多用电工刀 | 115mm | 105mm | 95mm | 3.3 标记示例 电工刀的标记由产品名称、型式代号、规格代号和标准编号组成。示例：规格为1号的多用电工刀应标记为：电工刀B1QB/T2208。 4 技术要求 4.1 材料 电工刀材料的选用应符合本标准技术要求的规定。 4.2 硬度 4.2.1 刀片硬度应不低于54HRC。 4.2.2 弹簧硬度应不低于40HRC。 4.3 刃口 4.3.1 刃口应无明显毛刺、白口等现象。 4.3.2 刃口线无波浪形，刃面宽度均匀。 4.3.3 刃口应锋利，并能轻快地削去导线的绝缘层。 4.4 开闭性能 4.4.1 刀片的开启力应不大于30N。 4.4.2 刀片闭合时，刃口不应碰到衬壳，并且不应露出刀尖。 4.4.3 刀环扳转轻便。 4.5 表面质量 4.5.1 刀片表面粗糙度Ra值不大于1.6μm，其余外露部分表面粗糙度Ra值不大于3.2μm。铆钉不应弯曲，头部端正，无毛刺。 4.5.2 刀壳表面不得有裂纹和毛边。 4.5.3 多用电工刀其他功能件的技术要求，由供需双方协议另行规定。 5 试验方法 5.1 硬度试验 电工刀的硬度按GB/T 230的规定在下列部位测定： 5.1.1 刀片：在距刃口线约7mm宽处的平行线上，测试前、中、后三点（前、后两测点分别离刃尖和根部10mm），各点硬度应符合4.2.1条要求。 5.1.2 弹簧：在平面中心线上测试前、中、后三点（前、后两测点分别离两端部10mm），各点硬度应符合4.2.2条要求。 5.2 刃口试验 5.2.1 电工刀刃口用目测检验，应符合4.3.1和4.3.2条的要求。 5.2.2 电工刀锋利性能用手感检验，以30°～40°的倾角削去铜芯导线的绝缘层，应符合4.3.3条的要求。 5.3 开启试验 将刀体固定，使指甲槽中心与刀片孔中心的连线保持水平状态，用挂重方法测定，测定部位在指甲槽中心的法线方向，其最大开启力应符合4.4.1条的要求。 5.4 刀片闭合检验 电工刀的刀片闭合用目测检验，应符合4.4.2条的要求。 5.5 刀环扳转检验 电工刀的刀环扳转检验凭手感目测检验，应符合4.4.3条的要求。 5.6 表面质量检验 电工刀的表面质量用样板和目测检验，应符合4.5条的要求。 6 检验规则 6.1 电工刀应经检验部门检验合格后方可出厂，并附有产品合格证。 6.2 交收检验按GB/T 2828中规定的抽样方案逐项进行。交收检验不合格分类、检验项目、合格质量水平(AQL)及检查水平(IL)按表2的规定。 表2 检验要求 | 检验项目 | 合格质量水平(AQL)-B | 合格质量水平(AQL)-C | | :--- | :---: | :---: | | 硬度 | 6.5 | 10 | | 刀片锋利性能 | 5 | 10 | | 开闭性能 | 10 | 15 | | 表面粗糙度 | 10 | 15 | | 外观质量 | 10 | 15 | 6.4 经检验拒收的产品，可由制造厂分类或整修后，重新提交验收。 6.5 电工刀的标志、包装、运输与贮存应符合GB/T 5305的规定。
