【其他行业标准】 额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第2部分：固定布线用电缆电线

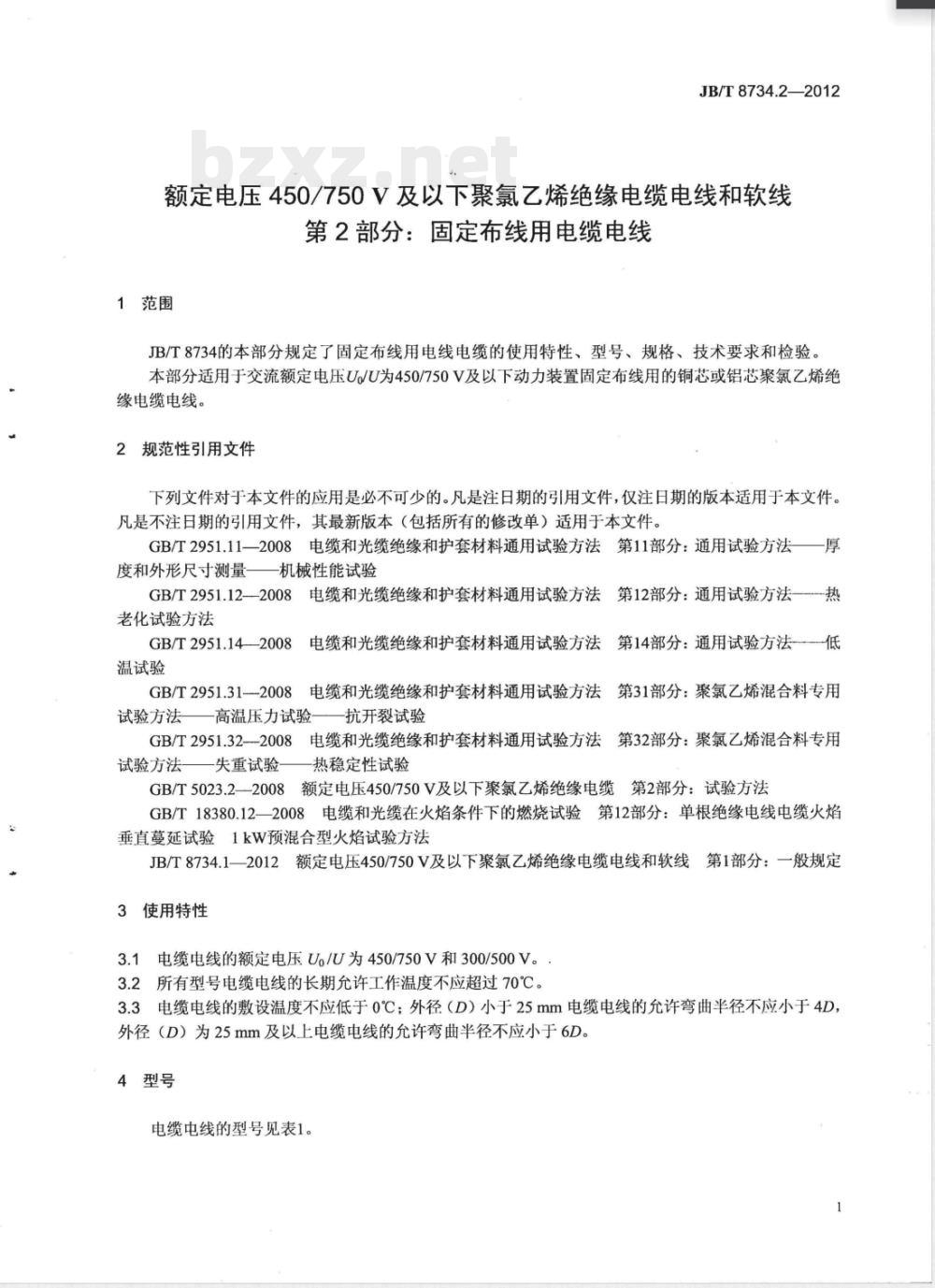

中华人民共和国机械行业标准 JB/T8734.2—2012 代替 JB/T8734.2—1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第2部分：固定布线用电缆电线 Polyvinyl chloride insulated cables and wires and cords of rated voltages up to and including 450/750V - Part 2: Insulated cables and wires for fixed wiring 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 【前言】 JB/T8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分：第1部分：一般规定；第2部分：固定布线用电缆电线；第3部分：连接用软电线和软电缆；第4部分：安装用电线；第5部分：屏蔽电线；第6部分：电梯电缆。 本部分为JB/T8734的第2部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分代替JB/T8734.2—1998，与1998版相比主要技术变化如下：修改了规范性引用文件的章标题和相关的引用标准；增加了电缆导体标称截面积范围及相应要求；改变了导体标称截面积10mm²和16mm²的BVR电缆外径上限。 本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。起草单位：上海电缆研究所。参加起草单位：宝胜科技创新股份有限公司、南昌电缆有限责任公司、上海南洋-藤仓电缆有限公司、上海老港申菱电子电缆有限公司、深圳市联嘉祥科技股份有限公司、广州电缆厂、昆明电缆股份有限公司、湖南金杯电缆有限公司、天津金山电线电缆股份有限公司、上海熊猫线缆股份有限公司。主要起草人：陆燕红、陈锦梅、殷斌霞、徐侨、顾友明、黄冬莲、何少青、何文钧、艾卫民、郑国俊、周晓荣、肖继东、严永昌、丁晓青、吴胶。 1 范围 JB/T8734的本部分规定了固定布线用电线电缆的使用特性、型号、规格、技术要求和检验。本部分适用于交流额定电压U₀/U为450/750V及以下动力装置固定布线用的铜芯或铝芯聚氯乙烯绝缘电缆电线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法—厚度和外形尺寸测量 GB/T 2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法—热老化试验方法 GB/T 2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法—低温试验 GB/T 2951.31—2008 电缆和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法—高温压力试验—抗开裂试验 GB/T 2951.32—2008 电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法—失重试验—热稳定性试验 GB/T 5023.2—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：试验方法 GB/T 18380.12—2008 电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验—1kW预混合型火焰试验方法 JB/T 8734.1—2012 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第1部分：一般规定 3 使用特性 3.1 电缆电线的额定电压U₀/U为450/750V和300/500V。 3.2 所有型号电缆电线的长期允许工作温度不应超过70℃。 3.3 电缆电线的敷设温度不应低于0℃；外径（D）小于25mm电缆电线的允许弯曲半径不应小于4D；外径（D）为25mm及以上电缆电线的允许弯曲半径不应小于6D。 4 型号 电缆电线的型号见表1。 表1 型号和名称 - BV：铜芯聚氯乙烯绝缘电线 - BLV：铝芯聚氯乙烯绝缘电缆 - BVR：铜芯聚氯乙烯绝缘软电缆 - BVV：铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆 - BLVV：铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆 - BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆 - BLVVB：铝芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆 5 规格 电缆电线规格见表2。 表2 规格汇总 - BV/BLV型：额定电压300/500V或450/750V，主要用于固定布线。 - BVR型：额定电压450/750V，主要用于固定布线时要求柔软的场合。 - BVV/BLVV型：额定电压300/500V，圆形电缆，用于固定布线。 - BVVB/BLVVB型：额定电压300/500V，扁形电缆，用于固定布线。 6 技术要求 6.1 总则：电缆电线除应符合本部分规定的技术要求外，还应符合JB/T 8734.1-2012的规定。 6.2 导体：导体芯数和结构应符合表3～表5的规定。 6.3 绝缘：挤包在导体上的绝缘应是代号为PVC/C的聚氯乙烯混合物。绝缘厚度应符合表3～表5的规定。绝缘电阻不应小于表3～表5的规定值。 6.4 绝缘线芯成缆：扁形电缆的绝缘线芯应平行放置。 6.5 护套：挤包在绝缘或成缆线芯上的护套应是代号为PVC/ST4的聚氯乙烯混合物。护套厚度应符合表6、表7的规定。护套允许填满绝缘线芯之间的空隙而构成填充，但应不粘连绝缘线芯。 6.6 外形尺寸：圆形电缆的平均外径和扁形电缆的平均外形尺寸应符合表3～表7的规定。 【技术参数摘要】 表3 BV型300/500V铜芯聚氯乙烯绝缘电线参数： 标称截面积(mm²)：0.75, 1.0, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400。 20℃时导体电阻最大值 (Ω/km)： 铜芯：24.5, 18.1, 12.1, 7.41, 4.61, 3.08, 2.45, 1.81, 1.21, 0.868... 镀锡铜芯：24.8, 18.2, 12.2, 7.56, 4.70, 3.11... 表4 BLV型450/750V铝芯聚氯乙烯绝缘电线参数： 20℃时导体电阻最大值 (Ω/km)：2.1, 1.41, 0.868... 表5 BVR型450/750V铜芯聚氯乙烯绝缘软电缆参数： 20℃时导体电阻最大值 (Ω/km)：24.5, 18.1, 12.1, 7.41, 4.61, 3.08...
