【QB轻工标准】 图纸

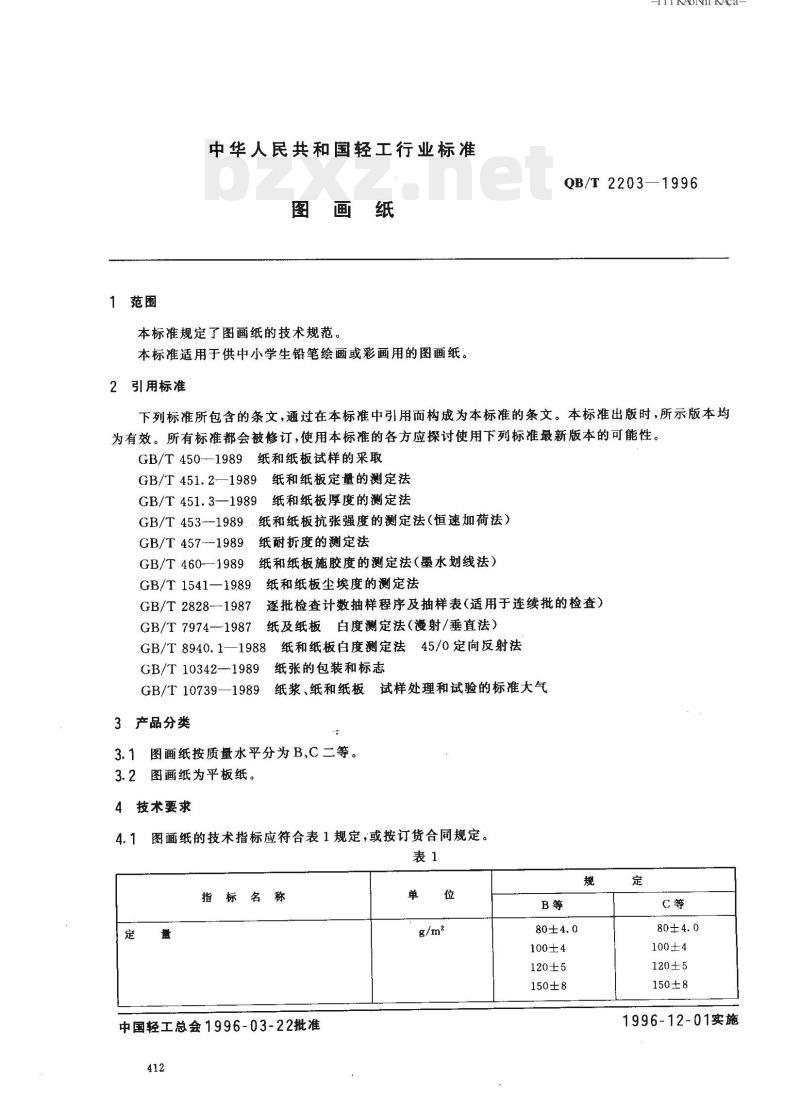

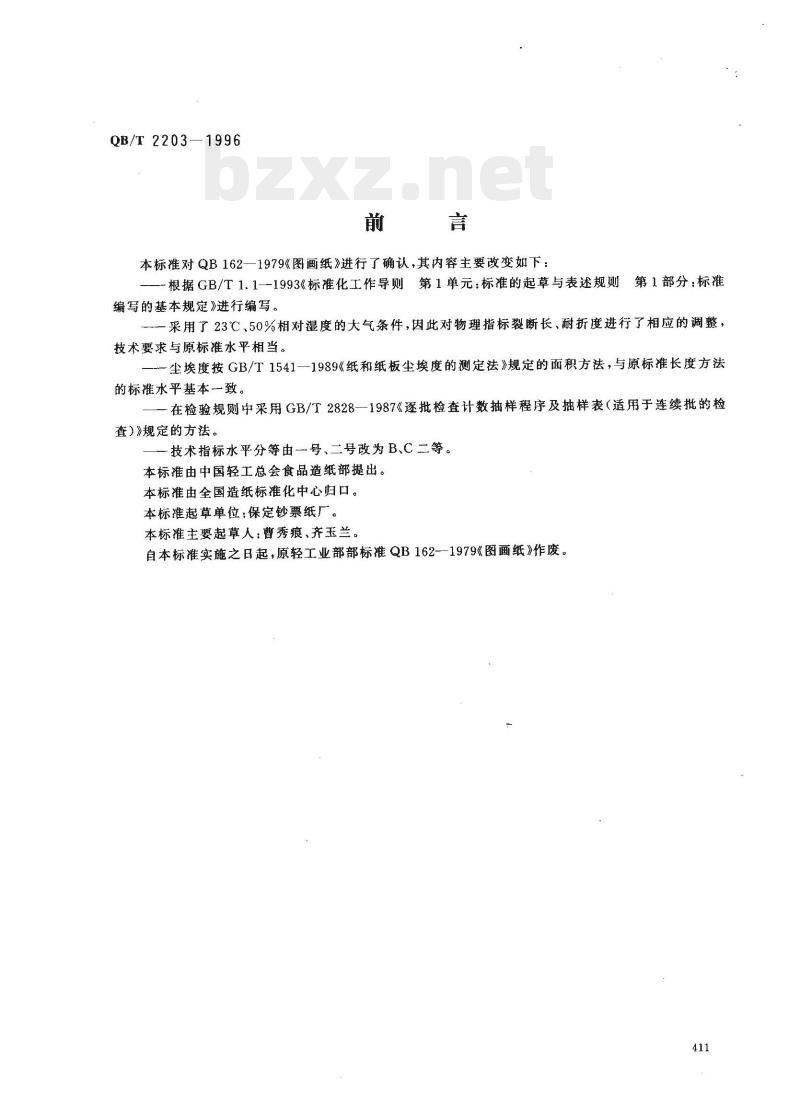

QB/T 2203—1996 图画纸 前言 本标准对QB162—1979《图画纸》进行了确认，其内容主要改变如下：根据GB/T 1.1--1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》进行编写。采用了23℃、50%相对湿度的大气条件，因此对物理指标裂断长、耐折度进行了相应的调整，技术要求与原标准水平相当。尘埃度按GB/T 1541—1989《纸和纸板尘埃度的测定法》规定的面积方法，与原标准长度方法的标准水平基本一致。在检验规则中采用GB/T 2828-1987《逐批检查计数抽样程序及抽样表（适用于连续批的检查)》规定的方法。技术指标水平分等由一号、二号改为B、C二等。本标准由中国轻工总会食品造纸部提出。本标准由全国造纸标准化中心归口。本标准起草单位：保定钞票纸厂。本标准主要起草人：曹秀痕、齐玉兰。自本标准实施之日起，原轻工业部部标准QB162-1979《图画纸》作废。 1 范围 本标准规定了图画纸的技术规范。本标准适用于供中小学生铅笔绘画或彩画用的图画纸。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 450--1989 纸和纸板试样的采取 GB/T 451.2—1989 纸和纸板定量的测定法 GB/T 451.3—1989 纸和纸板厚度的测定法 GB/T 453--1989 纸和纸板抗张强度的测定法（恒速加荷法） GB/T 457--1989 纸耐折度的测定法 GB/T 460—1989 纸和纸板施胶度的测定法（墨水划线法） GB/T 1541—1989 纸和纸板尘埃度的测定法 GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 7974--1987 纸及纸板白度测定法（漫射/垂直法） GB/T 8940.1—1988 纸张的包装和标志 GB/T 10342—1989 纸浆、纸和纸板 GB/T 10739—1989 纸和纸板白度测定法（45/0定向反射法） 3 产品分类 3.1 图画纸按质量水平分为B、C二等。 3.2 图画纸为平板纸。 4 技术要求 4.1 试样处理和试验的标准大气。 4.2 图画纸的技术指标应符合表1规定，或按订货合同规定。 表1 技术要求 指标名称 | B等 | C等 定量 (g/m²) | 80±4.0, 100±4, 120±5, 150±8 | 80±4.0, 100±4, 120±5, 150±8 裂断长 (g/cm²) | 不小于 0.60 | 不小于 0.55 耐折度 (次) | 不小于 2650 | 不小于 2450 施胶度 (g/m²) | 不小于 12 | 不小于 8 白度 (%) | 不低于 80.0 | 不低于 70.0 尘埃度 (个/m²) | 不多于 180 | 不多于 200 交货水分 (%) | 7.0±2.0 | 7.0±2.0 耐擦次数 (次) | 不少于 3 | 不少于 2 4.3 平板纸尺寸：787mm×1092mm、546mm×787mm、394mm×546mm或按订货合同的规定，尺寸误差不许超过±3mm，偏斜度不许超过3mm。 4.4 纸的纤维组织均匀，应符合订货合同规定的纸样。 4.5 纸的切边应整齐洁净。 4.6 纸张可不经压光。 4.7 纸面不应有皱纹、折子、透明点、残缺、裂口、砂粒、硬质块等影响使用的外观纸病。 4.8 有下列情况列为二等品，但不得同时超过两项： a) 定量超过规定±2g/m²以内者； b) 白度低于规定3%以内者； c) 尘埃度超过规定20%以内者； d) 纸的等级、定量、尺寸应在订货合同中规定。 5 试验方法 试样的采取按GB/T 450规定进行。 5.1 以下试验在GB/T 10739规定的条件下进行。 5.2 定量按GB/T 451.2规定进行测定。 5.3 厚度按GB/T 451.3规定进行测定。 5.4 裂断长按GB/T 453规定进行测定。 5.5 耐折度按GB/T 457规定进行测定。 5.6 施胶度按GB/T 460规定进行测定。 5.7 白度按GB/T 8940.1或GB/T 7974规定进行测定，仲裁时按GB/T 7974规定进行测定。 5.8 尘埃度按GB/T 1541规定进行测定。 5.9 交货水分按GB/T 462规定进行测定。 5.10 在测定耐擦性时，先用HB绘图铅笔画上长度为50mm、宽度为0.5mm~1.0mm的线条，再用绘图橡皮擦去线条，按标准规定次数反复进行，最后在同一位置上再用标准墨汁画上宽度为1.5mm、长度为50mm的线条，线条不应有带毛刺或有扩散渗透现象。 6 检验规则 6.1 生产厂应保证所生产的图画纸符合本标准的规定。 6.2 以一次交货数量为一批，但不得多于30t。 6.3 试样的采取和处理按GB/T 450和GB/T 10739规定进行。交收抽样检查按GB/T 2828规定进行，交收试验项目、检查水平及合格质量水平按表2规定进行。 表2 抽样检查方案 批量 | 检查方案 | 样本大小 | AQL | 不合格品(Ac/Re) ≤150 | 正常检查 | 3 | 4.0 | 0/1 151~3200 | 正常检查 | 5 | 4.0 | 0/2 | 二次抽样 | 8(16) | 4.0 | 2/3 6.4 需方有权按本标准规定检查产品质量，如对产品质量有异议，应在到货后一个月内通知供方，由供需双方共同取样复验。若不符合本标准规定，则判为批不合格，由供方负责处理；若符合本标准的规定，则判为批合格，由需方负责处理。 7 标志、包装、运输、贮存 图画纸的标志、包装按GB/T 10342或合同规定进行。 7.1 运输时应使用有篷而洁净的运输工具，应避免纸件受潮，不许将纸件从高处扔下。 7.2 贮存应妥善保管，防止雨、雪和地面湿气的影响。
