【JT交通运输标准】 高速公路改扩建交通工程及沿线设施设计细则

中华人民共和国行业推荐性标准JTG下载标准就来标准下载网

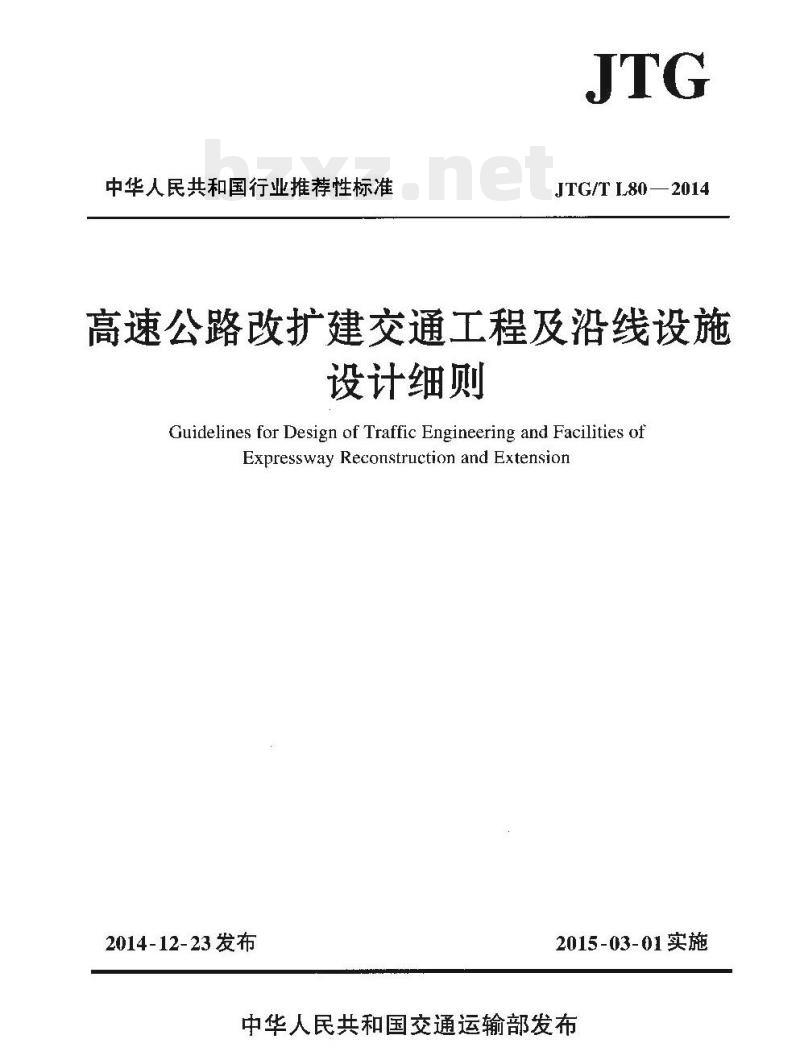

JTG/T L80—2014
高速公路改扩建交通工程及沿线设施设计细则
Guidelines for Design of Traffic Engineering and Facilities ofExpressway Reconstruction and Extension2014-12-23发布
2015-03-01实施

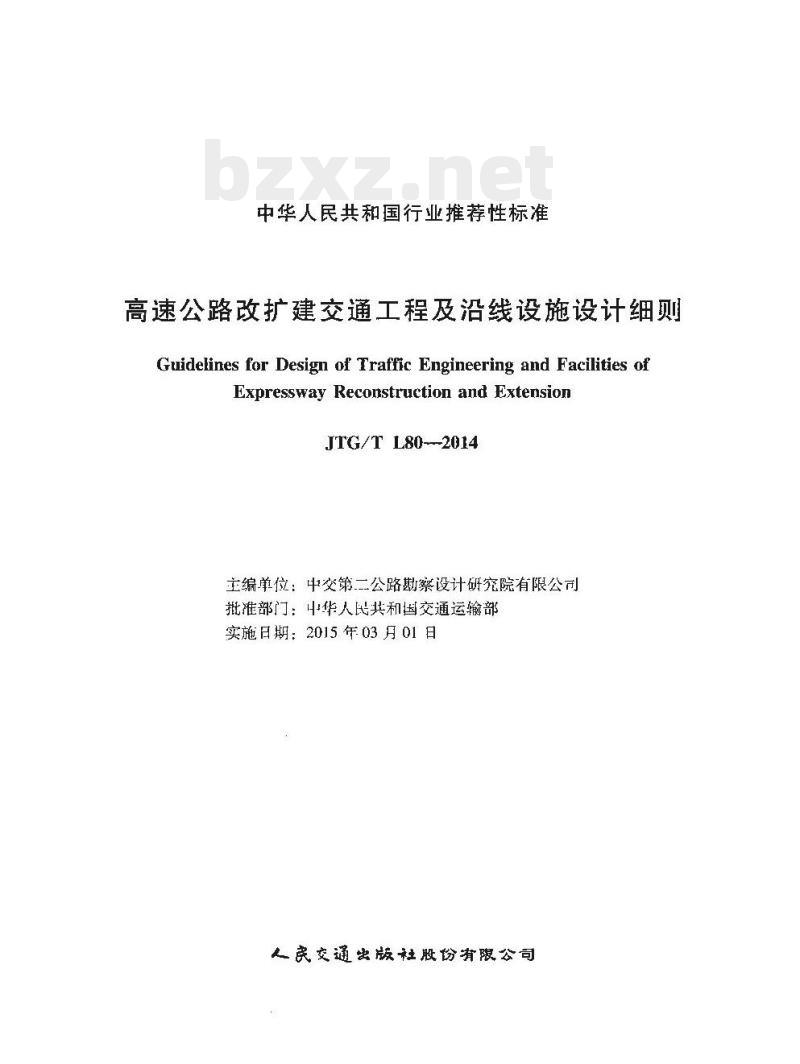

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准高速公路改扩建交通工程及沿线设施设计细则Guidelines for Design of Traffic Engineering and Facilities ofExpressway Reconstruction and ExtensionJTG/TL80-2014
主编单位：中交第二公路勘察设计研究院有限公司批准部门：中华人民共和国交通运输部实施日期：2015年03月01日
人民交通出版社股份有限公司
中华人民共和国交通运输部
第71号
交通运输部关于发布《高速公路改扩建交通工程及沿线设施设计细则》的公告现发布《高速公路改扩建交通工程及沿线设施设计细则》（JITG/TI80—2014），作为公路工程行业推荐性标准，自2015年3月1日起施行。《高速公路改扩建交通工程及沿线设施设计细则》（JTG/TT80--2014）的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第二公路勘察设计研究院有限公司负责。请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告中交第二公路勘察设计研究院有限公司（地址：武汉市汉阳区鹦鹉大道498号，邮政编码：430052），以便修订时研用。特此公告。
中华人民共和国交通运输部
2014年12月23日
交通运输部办公厅
2014年12月24日印发

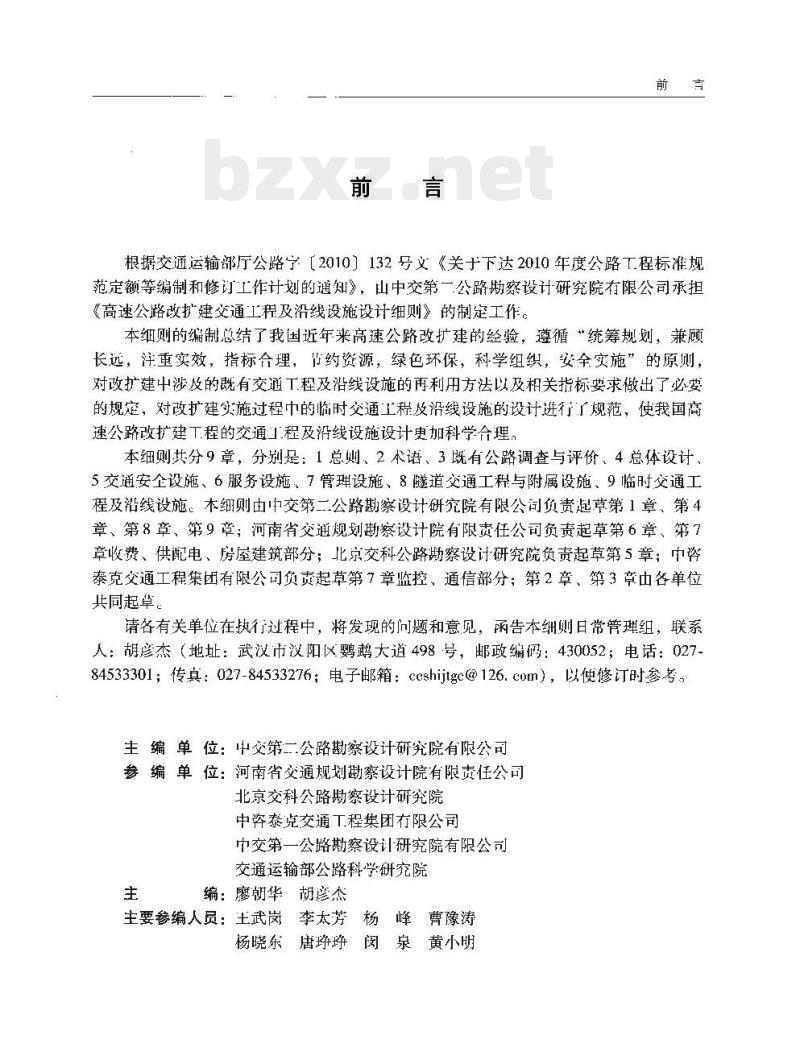

根据交通运输部厅公路字【2010】132号文《关于下达2010年度公路T程标准规范定额等编制和修订工作计划的通知》，山中交第一公路勘察设计研究院有限公司承担《高速公路改护建交通工程及沿线设施设计细则》的制定工作。本细则的编制结了我国近年来高速公路改扩建的经验，遵循“统筹规划，兼顾长远，重实效，指标合理，节药资源，绿色环保，科学组织，安全实施”的原则，对改扩建中涉及的既有交通工程及沿线设施的再利用方法以及相关指标要求做出了必要的规定，对改扩建实施过程中的临时交通工程及沿线设施的设计进行「规范，使我国高速公路改扩建工程的交通」程及沿线设施设计更加科学合理本细则共分9章，分别是：1总则、2术语、3既有公路调查与评价、4总体设计5交通安全设施、6服务设施、7管理设施、8隧道交通工程与附属设施、9临时交通工程及沿线设施：本则由中交第二公路勘察设计研究院有限公司负责起草第1章，第4章、第8章、第9章；河南省交通规划勘察设计院有限责任公司负责起草第6章、第7章收费、供配电、房屋建筑部分：北京交科公路勘察设计研究院负责起草第5章；中咨泰克交通工程集团有限公司负责起草第7章监控、通信部分；第2章、第3章由各单位其同起草。
请各有关单位在执行过程中，将发现的问题和意见，函告本细则日带管理组，联系人：胡离杰（地址：武汉市汉阳区鹦鹉大道498号，邮政编码：430052；电话：02784533301；传真：027-84533276；电子邮箱：[email protected]），以使修订时参考。主编单位：中交第二公路勘察设计研究院有限公司参编单位：河南省交通规划勘察设计院有限责任公司北京交科公路勘察设计研究院
中咨泰克交通工程集团有限公司中交第一公路勘察设计研究院有限公司交通运输部公路科学研究院
编：廖朝华胡彦杰
主要参编人员：土武岗李太芳杨峰曹豫涛杨晓东唐闵泉黄小明

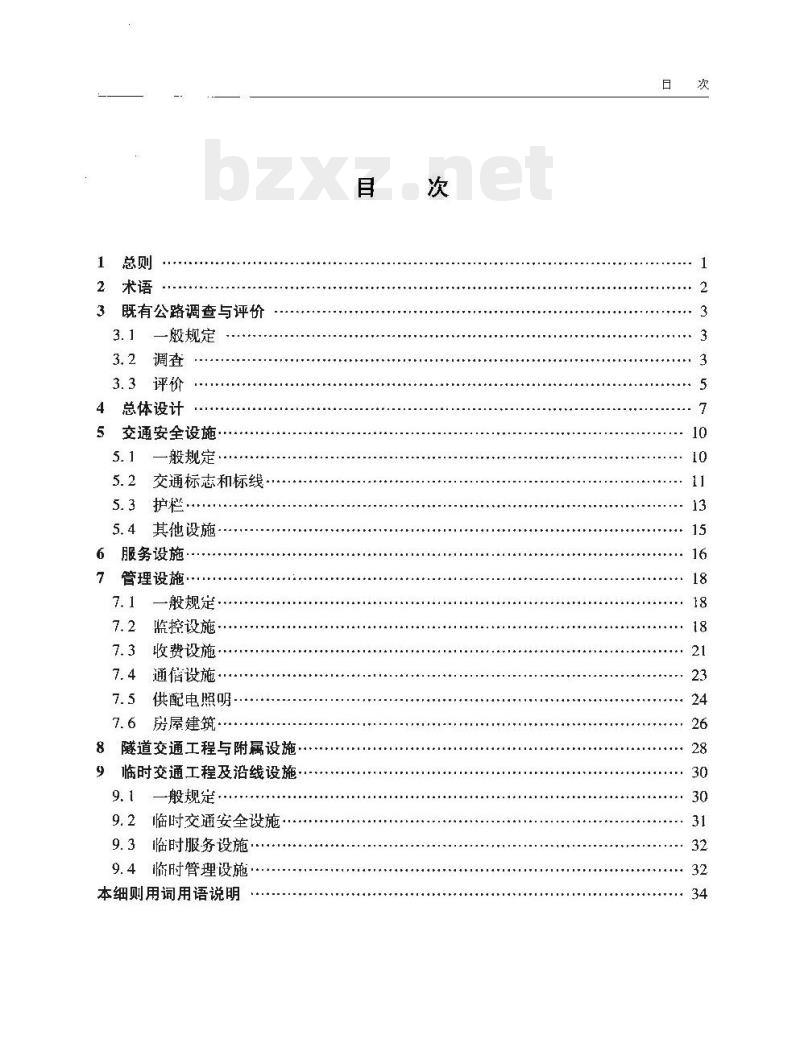

既有公路调查与评价
3.1—般规定
3.2调查
3.3评价
总体设计
交通安全设施
《一般规定
交通标志和标线·
5.3护栏.
其他设施
服务设施
7管理设施
一般规定，
监控设施
7.3收费设施
通信设施·
供配电照明
7.6房屋建筑-
隧道交通工程与附属设施·
临时交通工程及沿线设施，
9.1一般规定
临时交通安全设施
临时服务设施
临时管理设施
本细则用词用语说明
1总则
1.0.1为规范和指导高速公路改扩建交通工程及沿线设施设计，合理利用既有设施，完善临时交逆工程及沿线设施设计的相关规定，制定本细则。1.0.2本纠则适用于高速公路改扩建交通1程及沿线设施的设计。1.0.3高速公路改扩建交通工程及沿线设施设计应满足“安全合理、经济适用、资源巧约、因地制宜”的要求。
1.0.4高速公路改扩建交通工程及沿线设施设计应在对既有公路开展调查与评价的基础工，结合主体工程改扩建方案进行，其总体设计应与主体工程的感体设计同进行。
1.0.5高速公路改扩建1程应充分利用既有公路的交通工程及沿线设施，1.0.6高速公路改扩建1程施工期尚维持通行时，应根据交通组织方案元展临时交通工程及沿线设施设计：
1.0.7高速公路改扩建交通1程及沿线设施设计应在满足安全和使用功能的条件下，积极稳地采用新技术、新材料、新工艺、新产品，落实节能减排的相关规定1.0.8高速公路改扩建交通工程及沿线设施的设计除应符合本细则的规定外，尚应符合国家和行业现行有关标准的规定。育速公路改扩建交通工程及滑线设施设计细则（JTG/TL80一2014’术语
2.0.1临时交通I.程及沿线设施temporarytraffic engineeringdevices为维持高速公路收扩建期间的路网分流、路段通行保障以及正常施工作业而临时性设置的安全设施、管理设施、服务设施、隧道交通1程与附属设施的总称。2.0,2改扩廷施工交通组织the traffic organization for reconstruction and extension work保障改扩建工程施工期问概有公路及周边路网能维持一定的通衔条件和服务水平的交通组织工作。
3既有公路调查与评价
3.1一般规定
魏白公路调令与评价
3.1.1高速公路改扩建设计应对既有公路交通工程及沿线设施进行全面调查与评价，调查与评价的结果应满足设计的需要调查可采取资料收集、现场勘察、检测、问卷、座谈等形式。3. 1. 2
3.1.3应调查既有公路交通工程及沿线设施的现状，结合运营过程中存在的问题，运营管理部门及公路使用者的需求，对其可利用性做出评价。评价宵定性与定量相结合，可采用符合性评判、专家评议等方法。3.2调查
3.2.1应收集项日改扩建1程的可行性研究报告、项目改扩建「程的主体工程设计资料、既有公路的安全性评价报告等，3.2.2应收集既有公路交通工程及沿线设施竣1.文件、系统升级改造竣工文件、专项改造竣工文件、设备维护更新记录或其他相关资料，J开应对相关内容进行现场核实。3.2.3应收集至少前3年的下列相关运营数据：1交通量，包括五通式立体交叉之间的主线断面交通量、各收费站出入口交通量等。
2交通组成，包括主线断谢及收费站山人口的交通组成。3象资料，包括对公路交通造成影响的气象数据。4交通事故资料，包括事故位置、事故原因、事故人员伤亡和财产损失、事处理、后期运营改善情况等相关记录。5隧道环境数据，包括隧道洞外亮度、洞内照度、洞内能见度和一氧化碳实际浓度等信息。
3.2.4应调研相关单位对既有交通工程及沿线设施使用效果的评价、对各设施设置3
高返公路改扩建交递T程及活线设施设计纠则（JTC/TL80：2014）情况的反馈意见和其他需求，以及对改扩建的建议，应了解下列内容：1运营管理机构现状及运营管理需求。2既有交通工程及沿线设施的建成年份，系统升级改造、专项改造的代份及手要改造内容，设备更新维护等情况。3发生过重大交通事故的路段、事故率偏高和经常出现交通拥堵路段的基本情况：以及后期采取的改善措施。
4既有设备及设施的规格型号，其功能、规模和位置适用性情况：5安全设施：既有扩栏、标志、防眩设施、隔离设施等的适用性情况6：监控设施：既有监控系统软件使用情况、数据和图像传输及存储方式、外场设备供电方式等情况。
7收费设施：各收费站收费车道数量适用状况及存在的问题等。8通信设施：光纤数字传输设备的规格、接口使用情况、与相邻高速公路及上级联网中心的通信联网情况，语音交换设备的使用容量，紧急报警设施及广播系统的方式，视频会议系统的设置，光缆预留数量，通信管道的使用及租赁等情况。9供配电照明设施：变电所适用情况、柴油发电机等备用电源所带负荷及使用频率、电力监控系统配置、隧道运营也费及节能措施、照明光源配置及运营等情况。隧道风机设置及逻，当地消防教援机构的设置，消防设备的配置及便用，以及隧道火灾等情况。
11服务设施：停车、灿油、如厕、餐饮、汽车维修、购物、住宿等设施的使用情况。
12房屋建筑：既有建（构）筑物的建设规模，水、暖、电、坏保等配套设备的使用情况。
3.2.5应结合收集的资料及座谈的情况进行现场调查，了解系统运营及既有设备的情况，包括功能状态、锈蚀、老化和损坏情况。现场调查可采用拍照、录像、询问交流相合的方式进行，应主要广解下列内容：1护栏设置类型及规格，扩栏板规格，中央分隔带侧向净空，标志、标线的位置及内容，隔离栅、防眩设施、防落网的形式和规格等。2、监控中心、分心的整休布局，计算机系统的软件功能，闭路电视系统的传输存储方式及容量，显示屏的规格、显示方式，不间断电源的规格和配置容量以及已用容量情况，借息发布设备的位置和显示效果，外场设备的设置等。3收费站瞌控室的整体布局，计算机设备、内部对讲和安全报警系统等容量、使用效果、收费软件功能，闭路电视系统的传输、存储式及容量，显亦屏的规格、鼠示方式；收费广场的整体布局，包括出人口车道数量、复式收资车道、计重收费车道、ETC收费车道、无人值守收费车道等；各收费车道的设备配置等，计收费设备的使用情况及复检的比例。
4光红数字传输设备的规格型号、等级、端口配备、扩容能力、与相邻高速公路4
既有公路调查与评价
的通信网连接情况，语音交换设备的规格型号、已用容量、扩穿能力、端门配备情况，紧急报警系统的设备配备情况。5供配电照明设施的变压器、柴油发比机、高低压柜的型号及规格，照明设备的使用情况，隧道照明效果，隧道风机、消防设施的完好情况及扩容条件。6服务区、停车区的整体布局及各类服务设施的运营状况。7各站区房屋建筑的整休布局，建（构）筑物、水、暖、电、环保设备、管网的运营状况及改扩建条件。
3.2.6对下列路段，除应按本细则第3.2.5条的规定进行调查外，尚应结合地形条件、构造物，路基高度、公路绿化等情况，调查安全、监控、照明等设施刘特殊通行条件的适应性及存在的问题：
1设有避险车道、爬坡车道、紧急停车带、降温池等的路段。2平曲线、竖曲线半径小于一般值的路段、视距不佳路段。3
特大桥及大桥路段。
特长隧道及长隧道等天型构造物山入口路段。限速值低于共他路段的局部路段。5
事故率偏高及经常性拥堵路段。6
7气象灾害常发路段。
3.2.7应收集相连接高速公路交通工程及沿线设施的配置情况。3.3评价
3.3.1应根据调查成果，对既有公路交通1.程及沿线设施的使用效果、改造和再利用的可行性做分析评价。
3.3.2评价应从符合现行标准的相关要求、保障通行能力和服务水平、满足改扩建后运营需求，以及资源再利用等角度进行。3.3.3应根据改扩建后运营管理的需求，明确对管理机构和管理模式进行调整的必要性。
3.3.4应根据调查练果，对下列安全设施状况给出初步评价与建议：1护栏的设置与现行标准舰定的符合性：2护栏材料利用的必要性。
3标志板面及结构支撑材料利用的必要性：4隔离栅、防眩设施、防落网等利用的必要性。51
高速公路改护建交通1.科及沿线设施设计细则（JTG/TI80·2014)）3.3.5应根据现行标准结合运营管理的需求，对既有公路监控、收费、通信、供配电照明、通风消防等设施的技术水平，可靠性、再利用的可行性及扩容能力等进行评价。
3.3.6应对停车、加油、如厕、餐饮、汽车维修、购物、在宿等设施的扩容能力及再利用的可行性进行评价。
3.3.7应对建（构）筑物及场区绿化、坏保、消防等配套设施的扩容能力及再利用的可行性进行评价。
4总体设计
总设计
4.0.1高速公路改护建交通工程及沿线设施的总体设计应根据对既有公路调查与评价的结论，并结合主体工程改扩建方案进行，4.0.2总体设计应与主体工程的总体设计同步进行，应包括交通工程及沿线设施改扩建的主要方案及方案比选、结合项吾特点针对交通安全和节能环保等日标拟采取的具体应对措施、既有设施再利用方案、愉时交通1程及沿线设施的设计内容及王要方案、交通1程及沿线设施的造价测算等。条文说明
与新建项耳不同，改扩建项目的交通工程及沿线设施设计具有即时性、阶段性、设计周期更长等特点，和主体工程施工存在相互交叉的特征更加明显：在项目实施前，需要对既有交通工程及沿线设施进行迁改和保护，并实施临时交通工程及沿线设施；在主体工程施工期间，交通工程及沿线设施还要配套为施工和通行保障提供服务；在建设后期，部分临时设施还需拆除改移或改造，并实施交通工程及沿线设施。有时上一阶段的施工方案确定启才可确定下阶段交博工程的体实施方案考虑到改扩建项自的交通工程及沿线设施设计更为复杂，故做出该条规定4.0.3制订交通1程及沿线设施的总体设计方案时，应综合考虑主体工程的设计方案、既有公路的安全性评价结果和改扩建交通组织方案等因素。交通工程及沿线设施的设计指标不宜低于相同技术标准的新建高速公路。4.0.4服务设施、房屋建筑、收费广场、通信管道等应与主体工程设计协调考愿，相互配合。
4.0.5总体设计应对既有公路交通工程及沿线设施的建设年份，级改造工程、专项改造1程、设置等级、设置规模、存在的主要问题等基本情况而以说明4.0.6总体设计应包含下列内容：1管理养护机构和管理模式的设置和调整方案。7
