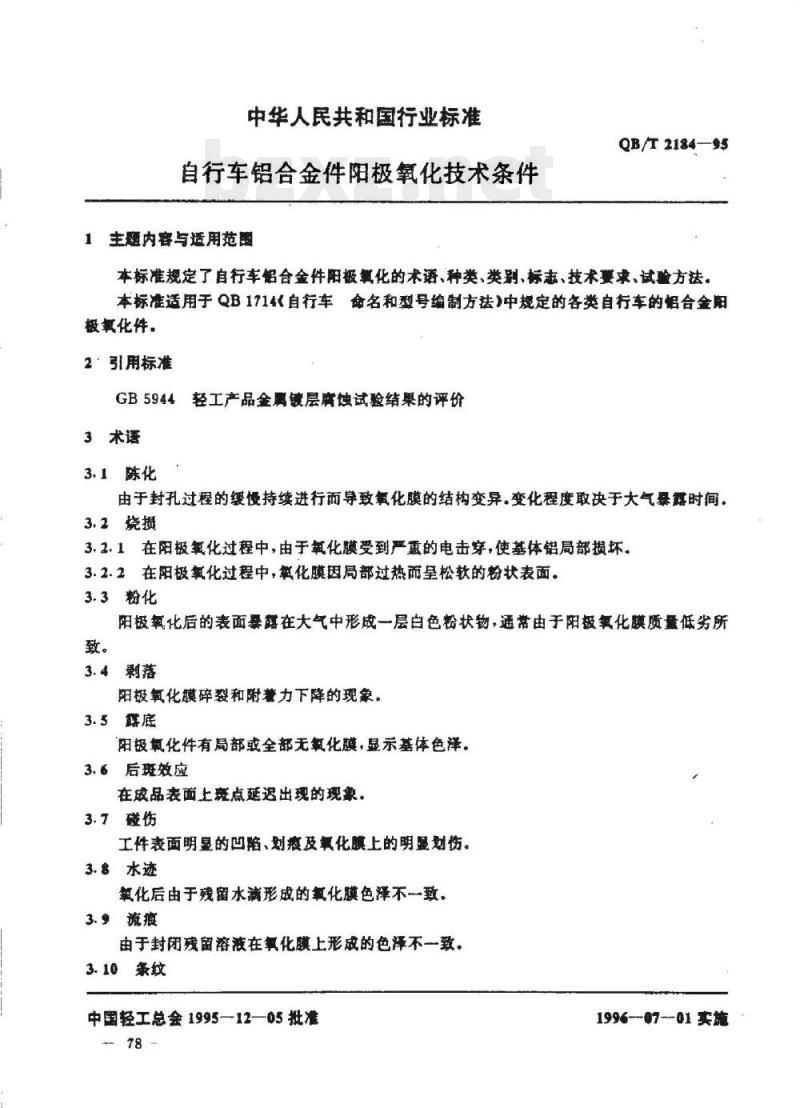

【QB轻工标准】 自行车铝合金件阳极氧化技术条件

中华人民共和国行业标准
自行车铝合金件阳极氧化技术条件主题内容与适用范图
QB/T2184—95
本标准规定了自行车铝合金件阳极氧化的术语、种类、类别、标志、技术要求、试验方法。本标准适用于QB1714自行车命名和型号编制方法》中规定的各类自行车的铝合金阳极氧化件。
2°引用标准
GB5944轻工产品金属镀层腐蚀试验结果的评价3术语
3.1陈化
由于封孔过程的缓慢持续进行而导致氧化膜的结构变异变化程度取决于大气暴露时间。3.2烧损
3.2.1在阳极氧化过程中，由于氧化膜受到严惠的电击穿，使基体铝局部损坏。3.2.2在阳极氧化过程中，氧化膜因局部过热而呈松软的粉状表面。3.3粉化
阳极氧化后的表面暑露在大气中形成一层白色粉状物，通常由于阳极氧化膜质量低劣所致。
3.4剥落
阳极氧化膜碎裂和附慧力下降的现象。3.5露底
阳极氧化件有局部或全部无氧化膜，显示基体色泽。3.6后斑效应
在成品表面上斑点延迟出现的现象。3.7碰伤
工件表面明显的凹陷、划衰及氧化膜上的明显划伤。3.8水迹
氧化后由于残留水滴形成的氧化膜色泽不致。3.9流痕
由于封闭残留溶液在氧化膜上形成的色泽不一致。3.10条纹
中国轻工总会1995—12—05批准78
19960701实施
QB/T2184--95

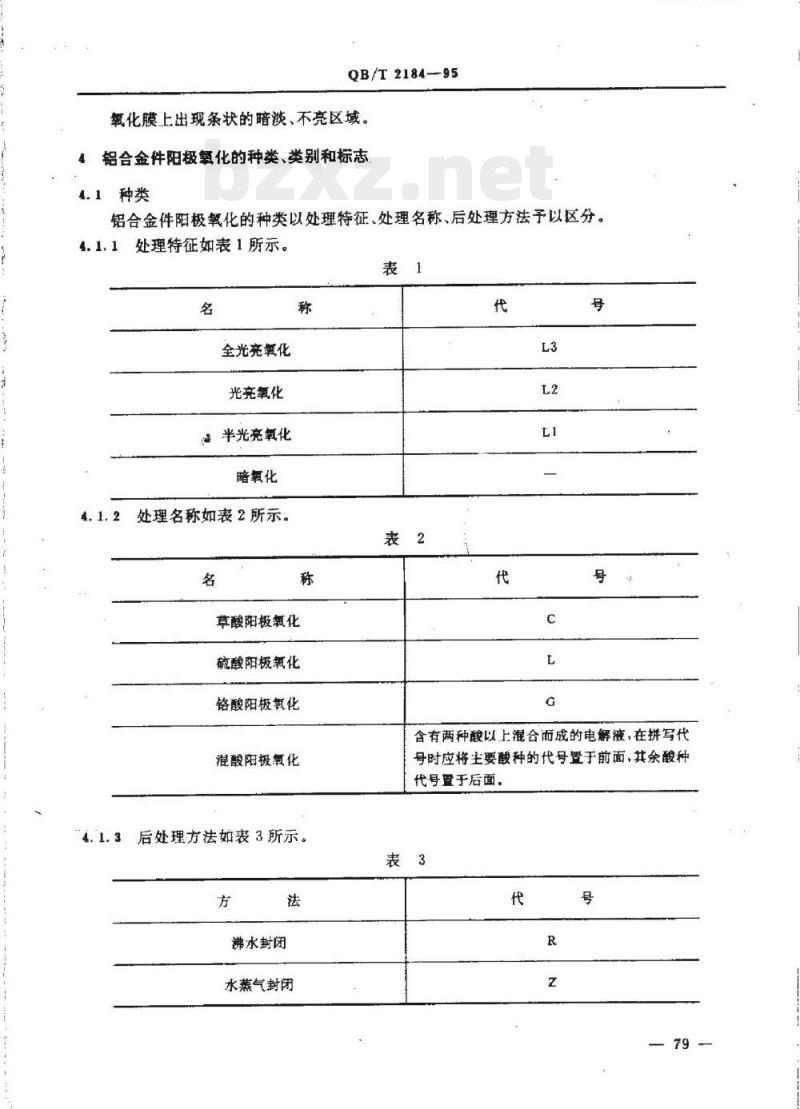

氧化膜上出现条状的暗淡，不亮区域。铝合金件阳极氧化的种类、类别和标志4.1种类
铝合金件阳极氧化的种类以处理特征、处理名称、后处理方法予以区分。4.1.1
处理待征如表1所示。
全光亮氧化
光亮氧化
混半光亮氧化
暗氧化
处理名称如表2所示。
草酸阳极氧化
硫酸阳极氧化
铬酸阳极氧化
混酸阳极氧化
后处理方法表3所示。
沸水封闭
水蒸气封闭
KANiKAca
含有两种酸以上混合而成的电解液，在拼写代号时应将主要酸种的代号置于前面，其余酸种代号置于后面

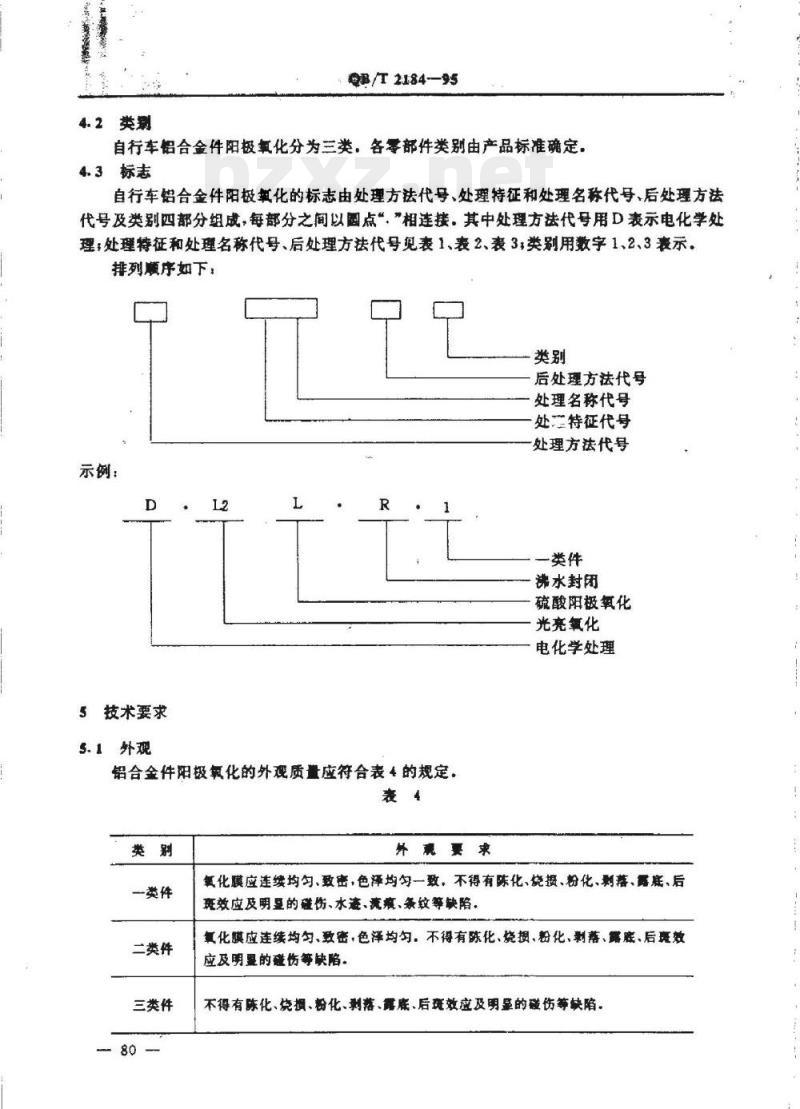

4.2类别
QB/T2184--95
自行车铝合金件阳极氧化分为三类。各零部件类别由产品标准确定。4.3标志
自行车铝合金件阳极氧化的标志由处理方法代号、处理特征和处理名称代号、后处理方法代号及类别四部分组成，每部分之间以圆点，”相连接其中处理方法代号用D表示电化学处理：处理特征和处理名称代号、后处理方法代号见表1、表2、表3：类别用数字1、2、3表示。排列顺序如下，
后处理方法代号
处理名称代号
处理待征代号
处理方法代号
示例：
5技术要求
s.1外观
一类件
沸水封闭
硫酸阳极氧化
光充氧化
电化学处理
铝合金件阳极氧化的外观质量应符合表4的规定。表4
一类件
二类件
三类件
外观要求
氧化膜应连续均匀、致密，色泽均勺一致，不得有陈化、烧摄、粉化、剩落、露底、后斑效应及明显的碰伤、水避、流衰、条纹等缺陷，复化膜应连续均匀、致密，色泽均匀。不得有陈化、烧损、粉化、剥落、露底、后效应及明显的碰伤等缺陷。

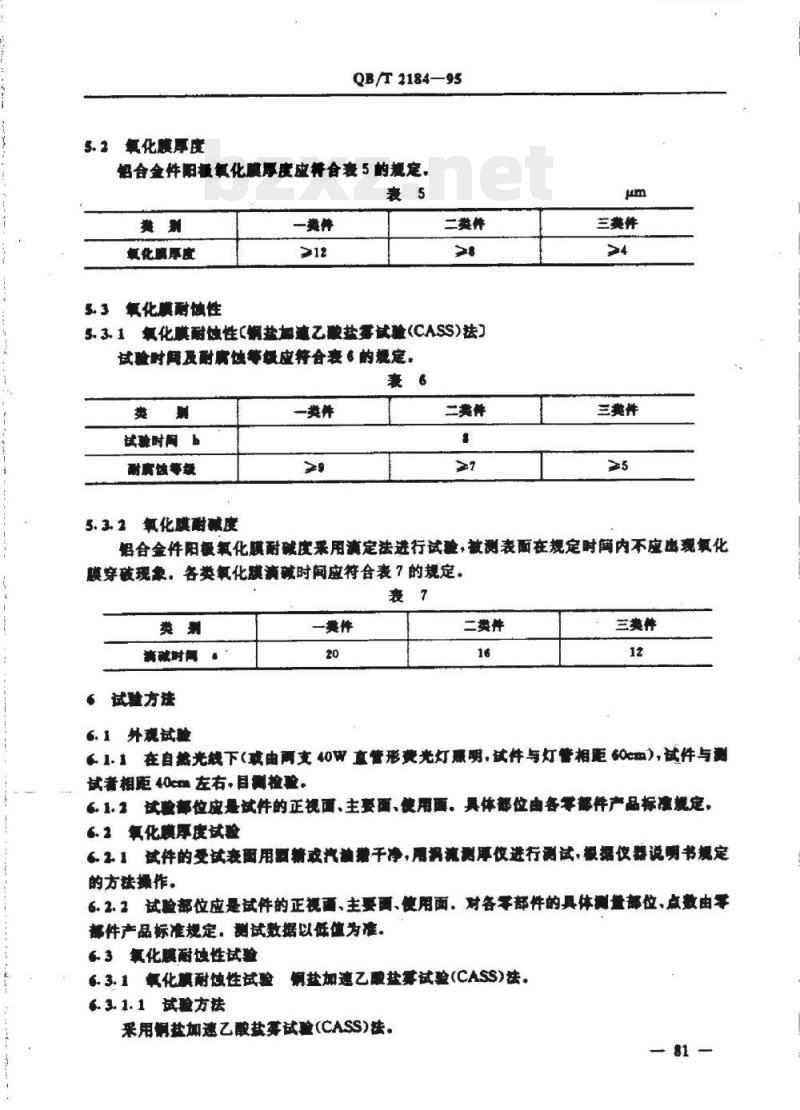

不得有陈化、烧损、粉化、剥落、露底、后斑效应及明显的伤等缺陷。5. 2氧化膜厚度
QB/T2184—95
铝合金件阳摄氧化膜厚度应特合衰5的规定。表s
甄化膜厚度
53复化膜耐镀性
一类件
二菱外
5.3.1氧化膜耐蚀性C钢盐加连乙酸盐套试验(CASS）法）试验时间及耐鼠蚀等级应特合表6的规定，囊6
试验时间h
耐腐馅等饭
5.3.2氧化膜耐碱度
一类件
二类件
三类件
三类件
HKAKAca
铝合金件阳极氧化膜耐碱度采用演定法进行试验，被测表面在规定时间内不应出现氧化膜穿破现象。各类氧化膜滴碱时间应符合表7的规定。表7
滴碱时间
·试验方法
一类件
二类件
三爽件
6.1外观试验
6.1.1在自然光线下（或由两支40W直管形费光灯照明，试件与灯管相距60cm），试件与测试者相距40cm左右，目测检验。6.1.2试验都位皮是试件的正视面、主要面、使用画。具体部位由各零部件产品标准规定。6.2复化膜厚度试验
6.2.1试件的受试表面用酒精或汽油搬干净，用涡流测厚仪进行测试，根据仪器说明书规定的方法操作。
6.2.2试验部位应是试件的正视面、主要面、使用面。对各零部件的具体测量部位、点数由零件产品标准规定测试数据以低集为准。6.3氧化膜耐蚀性试验
6.3.1氧化膜耐蚀性试验
6.3.1.1试验方法
铜盐加连乙酸盐享试验（CASS》法。采用钢盐加速乙酸盐募试验（CASS）法。—81-

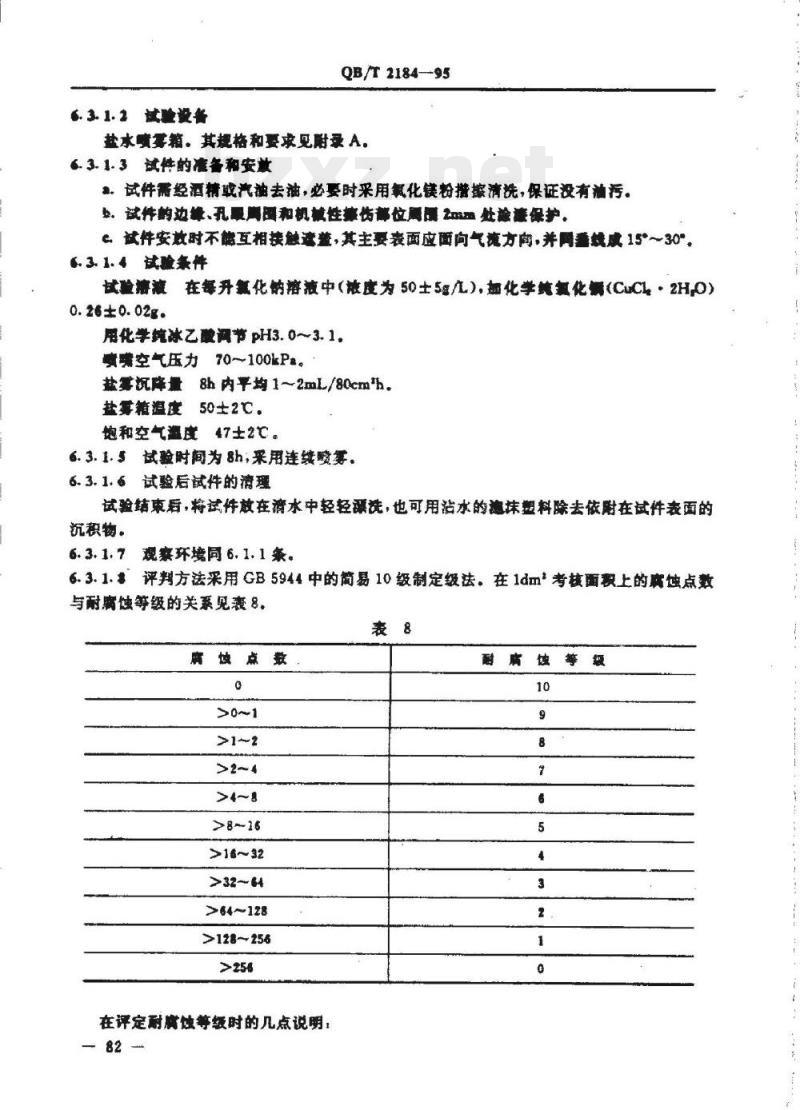

6.3.1.2诚验设备
QB/T2184—-95
盐水喷募籍。其规格和要求见附录A。6.3.1.3试件的准备和安放
。试件需经酒精或汽油去油，必要时采用氧化镁粉措擦清洗，保证没有油污。女。试件的边维、孔最脚阅和机械性擦伤部位展课2mm处尬蓬保护。C，试件安效时不储互相接触迹放，其主要表面应面向气流方间，并网恶线成15～30°6.3.1.4试验条件
试验携液在每升氟化的落液中（浓液度为50士5L），奶化学纯氧化锅（CuCL·2HO）0.26±0.02g.
用化学纯冰乙酸滑节pH3.0~3.1。喷嘴空气压力70~100kP。
盐第沉降量8h内平均1~2mL/80cmh，盐雾箱温度50士2℃.
饱和空气邀度47士2℃。
6.3.1.5试验时间为8h，采用连续酸雾6.3.1.6试验后试件的滤理
试验结束君，将试件放在滑水中轻轻课洗，也可用活水的施塑料除去依附在试件表面的沉积物。
观寨环境同6.1.1条，
评判方法采用GB5944中的简易10级制定级法。在1dm考核面极上的离蚀点数6.3. 1.8
与耐离蚀等级的关系见表8。
腐坡点数
>16~32
>32~64
>64128
>128~256
在评定耐腐蚀等级时的几点说明，82
耐腐蚀等饭
QB/T2184—95
kANrKAca
。如考核面积小于1dm，可按比例折减或用多个零件相爆成1dm计算。如考核面积大于1dm,可根据每平方分米面积上充许的胸馈点数定级。b，在计算离蚀点时，相隔5mm以内的离蚀点不应再计数，c如在考核面积内，任何区糖出观大于2.5mm×2.5mm的腐蚀点或在5mm×5mm面积内出现10个以上的离使点，赠试件不能评级。参.3.1.多试件有效试整面积的测算试件有效试验面积皮根据统一的方法测算，出各零部件产品标准规定，6.31氧化膜耐碱度试验
6.321化学试剂
10%氢氧化钠落液。配制方法：苏取化学纯氢氧化钠10g落于熹馋水中，稀释成100mL。6.32.2试验方法
先用粘有潮糖的脱棉花将试件表面擦净，然后在试件表面中部国一国溶融的石蜡（所园面积直径约为0.5cm），置于35士1的饵温篇中保持30min，再在石蜡所圈表面上满一满氢氟化钠落液，用秒表计耐到规定时间，用脱脂棉描净，然后在源处滴人硫酸钢滤液（配制方法：1000mL蒸馈水加人密度为1.19的盐酸20mL及结晶硫酸铜20g）,5min内不变色，为氧化膜未穿破。此内容来自标准下载网
QB/T 2184—95
盐水喷囊箱技术要求
（补充件）
由于盐水喷雾的结构对喷等结聚的关很大，为此，本附录规定了盐水喷算箱的一些主要技术条件。
A1喷募箱、箱内挂钩及夹具等材料，应真有抗本方法所用试液腐饺的性赠。A2考虑到自行车产品的特点，箱体有效容积应大致在下速尺寸的范图内。1.5×0.8×0.70.8m
1.6×0.9×0.8~1.2m
2.0×1.0×081.6m
2.0×1.1×0.92.0m
2.4×1.1X0.92.4m
2.0×1.4×1.02.8mm
2.2×1.6X1.0~3.5m
箱整密封，箱项倾斜，顶角不大于100°，使疑不直接落在试件上。A3喷签箱要求加溢调温进速可靠，保证唛雾室内各点温差不超过士2C。温度计放在离箱整100mm处，并可以在箱外读数，控温仪表要求简易可靠。A4喷雾箱的排气口安排在箱后壁下端，使盐筹气流能充满并流过整个喷寒壶，然后由排气营排出·喷客底有少许领斜，以利排水，排水口应在排气口下端，有阀门可以关闭。A3压缩空气必须先除去油污杂质，并经加热到47士2C的蒸馈水加以饱和。喷嘴口直径分别为：空气管0.51~0.53mm，盐水管0.74~0.76mm，保证90夹角。要求盐雾经过挡板或箱整反射，不得直接喷向试件方向。A6喷嘴个数及压缩空气量，应保证面积为80cm*的收集器在8h内，盐雾收集量平均1~2mL/h。收集器应安排在箱底，离喷嘴的近处和远处至少各一个，并可以在箱外读数、排放。附加说明，
本标准由中国轻工总会质量标准部提出.本标准由全国自行车标准化中心妇口。本标准由行业标准《自行车铝合金件阳极氧化技术条件》起草小姐负资起草。本标准主要起草人：杨活基陈直育，84
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
