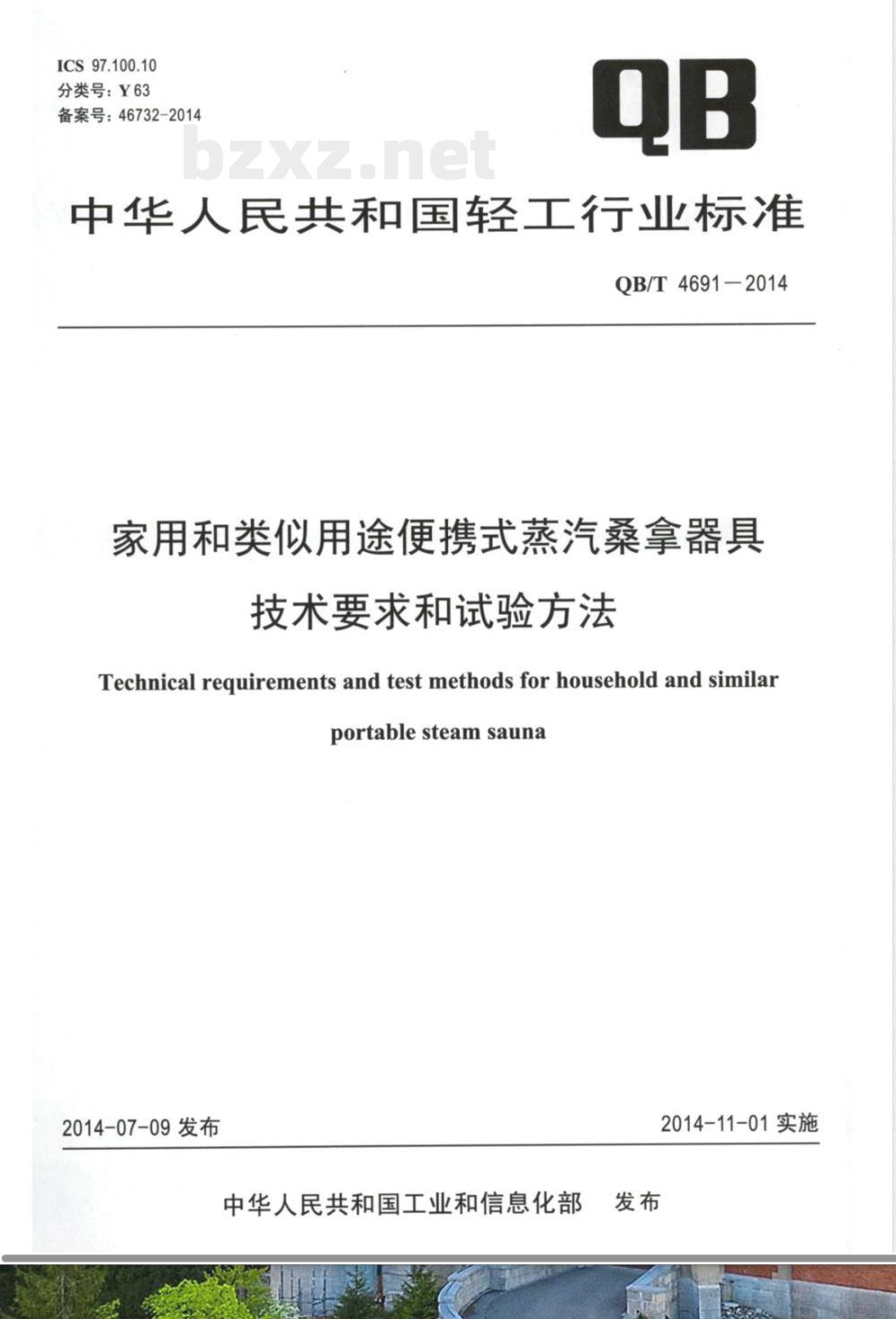

ICS97.100.10
分类号：Y63
备案号：46732-2014
中华人民共和国轻工行业标准
QB/T4691-2014
家用和类似用途便携式蒸汽桑拿器具技术要求和试验方法
Technical requirements and test methods for household and similarportablesteamsauna
2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

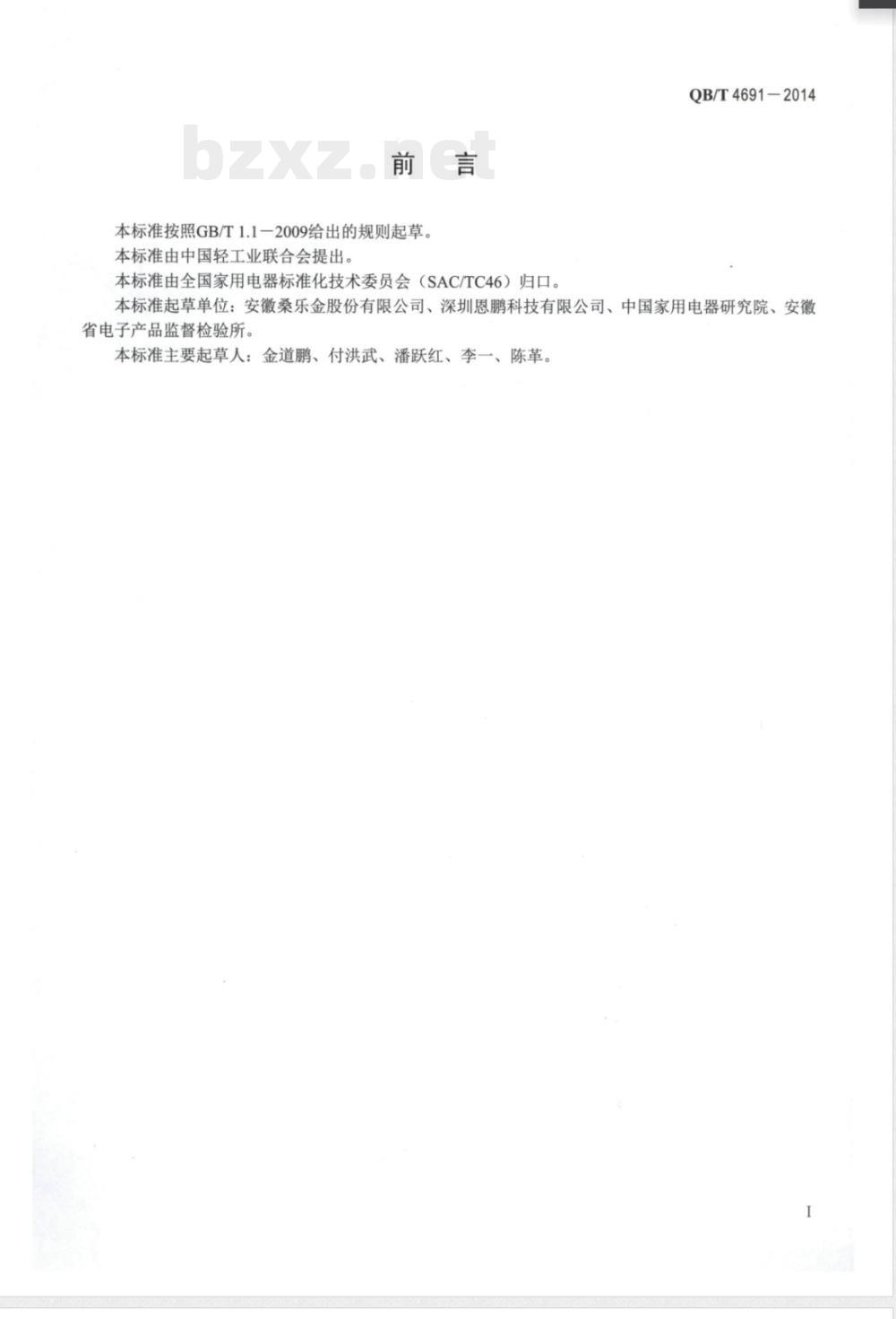

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4691-2014
本标准起草单位：安徽桑乐金股份有限公司、深圳恩鹏科技有限公司、中国家用电器研究院、安徽省电子产品监督检验所。
本标准主要起草人：金道鹏、付洪武、潘跃红、李一、陈革。QB/T4691-2014

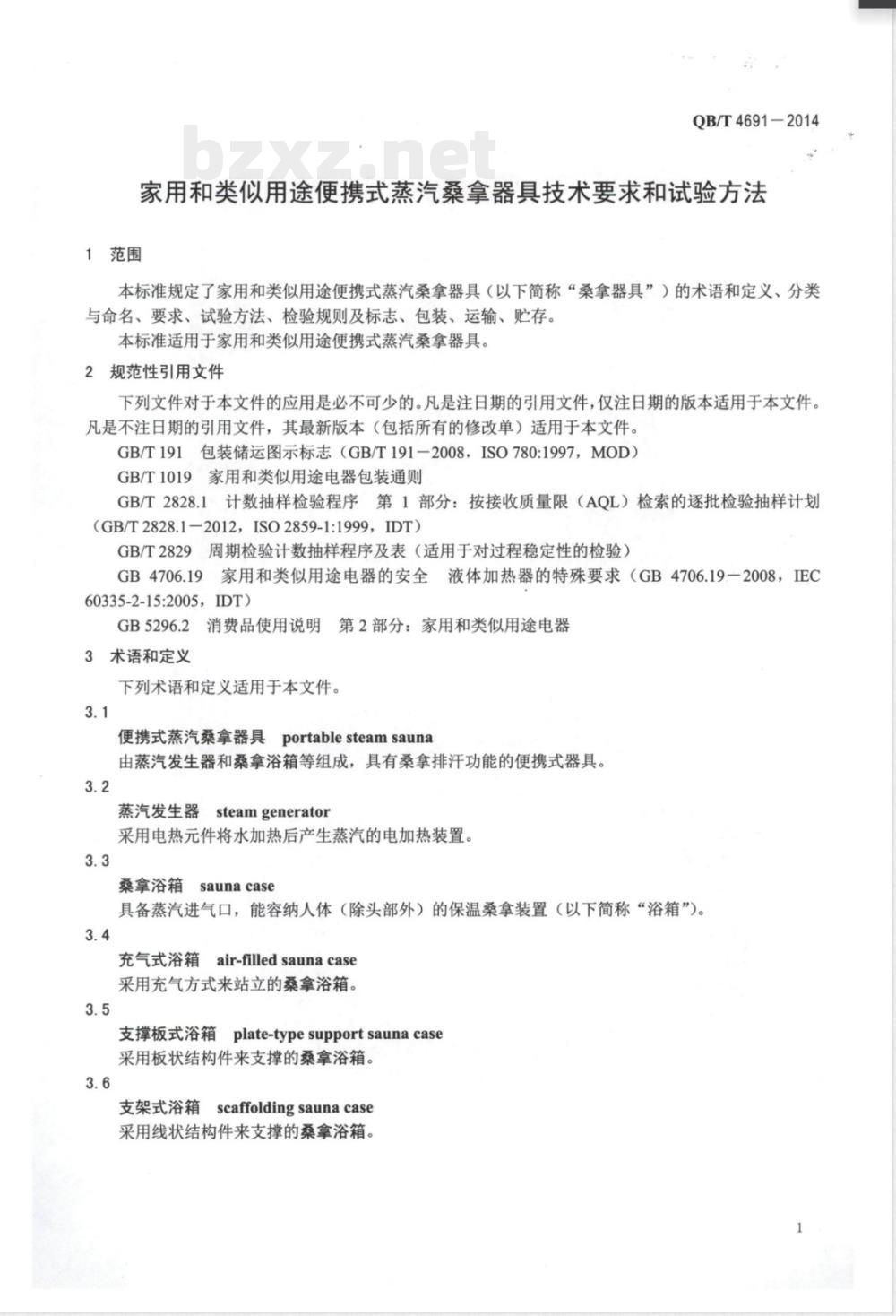

家用和类似用途便携式蒸汽桑拿器具技术要求和试验方法1范围
本标准规定了家用和类似用途便携式蒸汽桑拿器具（以下简称“桑拿器具”）的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于家用和类似用途便携式蒸汽桑拿器具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志（GB/T191-2008，ISO780:1997，MOD）GB/T1019家用和类似用途电器包装通则GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2012，ISO2859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4706.19家用和类似用途电器的安全液体加热器的特殊要求（GB4706.19-2008，IEC60335-2-15:2005，IDT)
第2部分：家用和类似用途电器
消费品使用说明
3术语和定义
下列术语和定义适用于本文件。3.1
便携式蒸汽桑拿器具portablesteamsauna由蒸汽发生器和桑拿浴箱等组成，具有桑拿排汗功能的便携式器具。3.2
蒸汽发生器
steamgenerator
采用电热元件将水加热后产生蒸汽的电加热装置。3.3
桑拿浴箱
saunacase
具备蒸汽进气口，能容纳人体（除头部外）的保温桑拿装置（以下简称“浴箱”）。3.4
充气式浴箱air-filledsaunacase采用充气方式来站立的桑拿浴箱。3.5
plate-type support sauna case支撑板式浴箱
采用板状结构件来支撑的桑拿浴箱。3.6
首scaffoldingsaunacase
支架式浴箱
采用线状结构件来支撑的桑拿浴箱。QB/T4691-2014

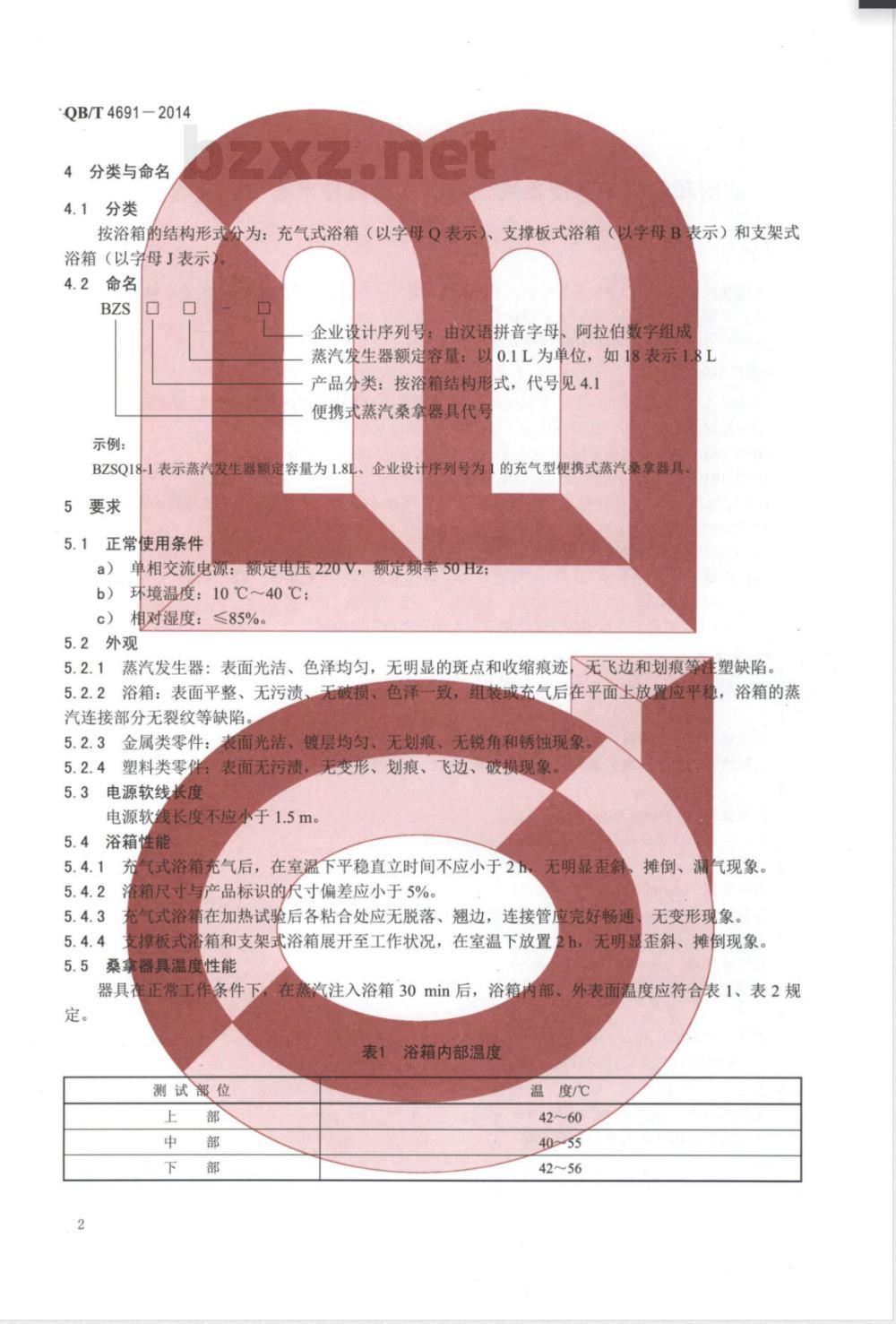

4分类与命名
4.1分类
按浴箱的结构形式分为：充气式浴箱（以字母Q表示）、支撑板式浴箱（以字母B表示）和支架式浴箱（以字母J表示）
4.2命名
示例：
企业设计序列号：由汉语拼音字母、阿拉伯数字组成蒸汽发生器额定容量：以0.1L为单位，如18表示1.8L产品分类：按浴箱结构形式，代号见4.1便携式蒸汽桑拿器具代号
BZSQ18-1表示蒸汽发生器额定
容量为1.81、企业设计序列号为1的充气型便携式蒸汽桑拿器具5要求
正常使用条件
单相交流电源：额定电压220V，额定频率50Hz；环境温度：10℃~40℃；
相对湿度：≤85%
5.2外观
蒸汽发生器：表面光洁、色泽均匀，无明显的斑点和收缩痕迹，无飞边和划痕等注塑缺陷。5.2.1
5.2.2浴箱：表面平整、无污渍、无破损、色泽一致，组装或充气后在平面上放置应平稳，浴箱的蒸汽连接部分无裂纹等缺陷
5.2.3金属类零件：
表面光洁、镀层均匀、无划痕、无锐角和锈蚀现象5.2.4塑料类零件
5.3电源软线长度
表面无污渍，无变形、划痕、飞边、破损现象。电源软线长度不应小于1.5m。
5.4浴箱性能
气式浴箱充气后，在室温下平稳直立时间不应小于2h，无明显歪斜摊倒、漏气现象。
溶箱尺寸与产品标识的尺寸偏差应小于5%。气式浴箱在加热试验后各粘合处应无脱落、翘边，连接管应完好畅通、无变形现象。
支撑板式浴箱和支架式浴箱展开至工作状况，在室温下放置2h，无明显歪斜、摊倒现象。桑拿器具温度性能
器具在正常工作条件下
测试部位
汽注入浴箱30min后，浴箱内部、外表面温度应符合表1、表2规表1浴箱内部温度
温度/℃
测试部位
5.6蒸汽发生器
5.6.1蒸汽发生量

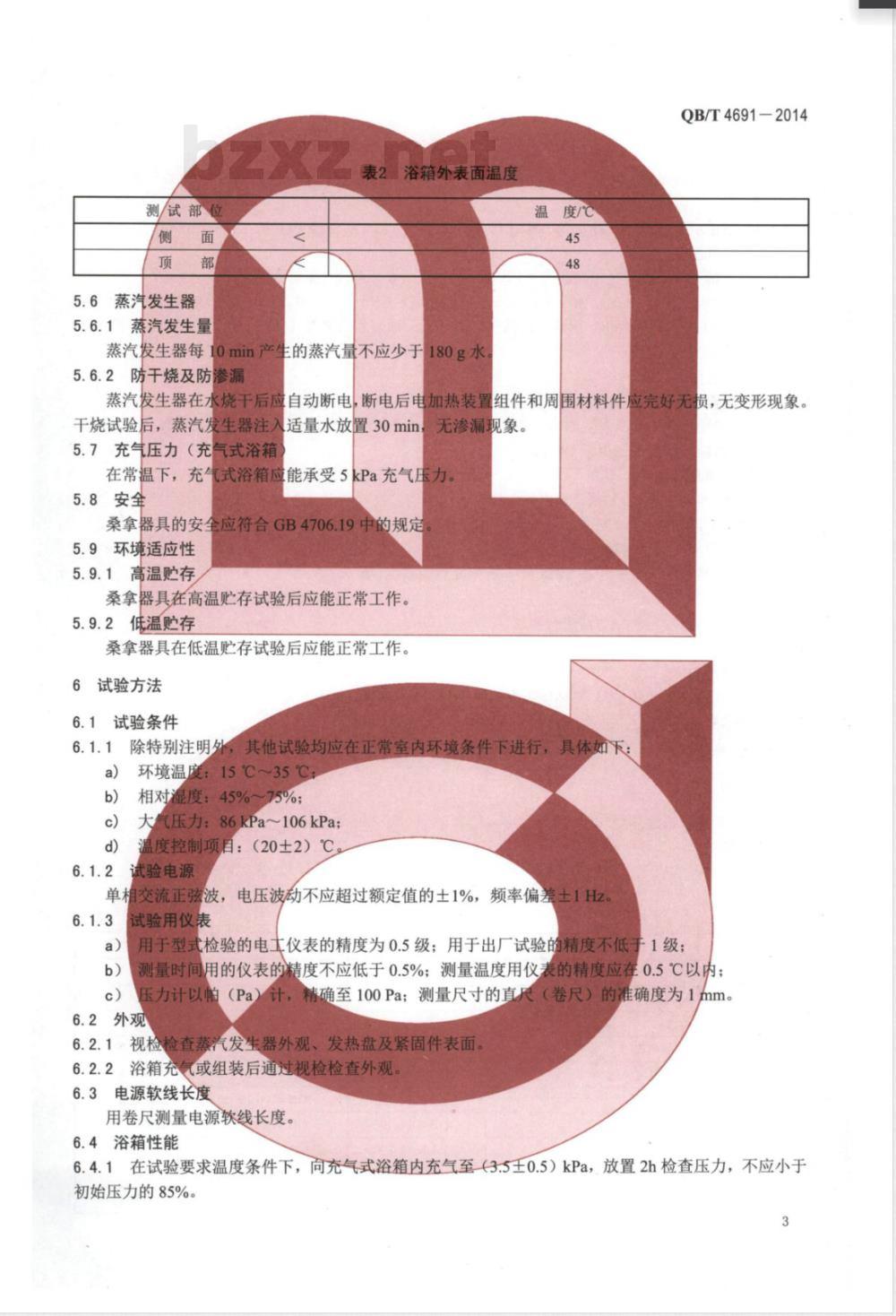

表2浴箱外表面温度
蒸汽发生器每10min产生的蒸汽量不应少于180g水5.6.2防干烧及防渗漏
温度/℃
QB/T4691-2014
蒸汽发生器在水烧干后应自动断电，断电后电加热装置组件和周围材料件应完好无损，无变形现象。干烧试验后，蒸汽发生器注入适量水放置30min，无渗漏现象。5.7充气压力（充气式浴箱
在常温下，充气式浴箱应能承受5kPa充气压力5.8安全
桑拿器具的安全应符合GB4706.19中的规定5.9环境适应性
5.9.1高温购存
桑拿器具在高温贮存试验后应能正常工作。低温购存
桑拿器具在低温贮存试验后应能正常工作。6试验方法
试验条件
除特别注明外，其他试验均应在正常室内环境条件下进行，具体如下：6.1.1
环境温度，15℃~35℃
相对湿度：45%
大气压力：86kPa~106kPa；
温度控制项目：（20土2）℃
试验电源
单相交流正弦波，
电压波动不应超过额定值的土1%，频率偏差土1Hz。6.1.3
试验用仪表
用于型式检验的电土仪表的精度为0.5级；用于出厂试验的精度不低于1级；测量时间
用的仪表的精度不应低于0.5%；测量温度用仪表的精度应在0.5℃以内；压力计以帕
（Pa）
6.2外观
精确至100Pa；测量尺寸的直尺
6.2.1视检检查蒸汽发生器外观、发热盘及紧固件表面6.2.2浴箱充气或组装后通过视检检查外观。6.3电源软线长度
用卷尺测量电源软线长度。
6.4浴箱性能
（卷尺）的准确度为1mm。
6.4.1在试验要求温度条件下，向充气式浴箱内充气至（3.5土0.5）kPa，放置2h检查压力，不应小于初始压力的85%。
QB/T4691-2014
6.4.2充气式浴箱充气至（3.5土0.5）kPa后，用卷尺测量尺寸；其他类型浴箱展开至工作状态，用卷尺测量尺寸。
6.4.3将浴箱用80℃热水浸泡2h后取出晾干，充气至5kPa后保持10min，应完好无损。6.5桑拿器具温度性能
6.5.1将浴箱充气或展开至工作状态（领口封闭），蒸汽发生器通电加热至水沸30min后，用热电偶测量浴箱内由领口向下20cm、50cm和80cm处的温度，应符合本标准5.5中表1的规定。6.5.2在6.5.1的测试条件下，用热电偶测量浴箱外表面顶部和侧部的几何中心位置的温度，应符合本标准5.5中表2的规定。
6.6蒸汽发生器
6.6.1蒸汽发生量
将额定量清水注入蒸汽发生器内，通额定电压加热，蒸汽喷出后用电子秤称量水的损耗，每10min产生蒸汽所消耗水的量不应少于180g。6.6.2防干烧及防渗漏
蒸汽发生器内注入0.3L水，通电待水烧干后，检查温控器是否自动断电。切断电源再向蒸汽发生器内加入额定容量的水，放置30min无渗漏。6.7充气压力（充气式浴箱）
将充气式浴箱充气至5kPa，保持60min无漏气或破裂现象发生。6.8安全
按GB4706.19中的测试方法进行测试。6.9环境适应性
6.9.1高温购存
桑拿器具在温度（60土2）℃环境中存储48h，常温下放置2h后，应能正常工作。6.9.2低温购存
桑拿器具在温度（-20土2）℃环境中存储48h，常温下放置2h后，应能正常工作。检验规则
检验分为出厂检验和型式检验。7.1出厂检验
7.1.1每个产品都应经出厂检验合格，并配发产品合格证、使用说明。如表3所示。表3出厂检验
泄漏电流
电气强度
接地措施
输入功率
浴箱性能
检验项目
桑拿器具温度性能
防干烧及防渗漏
GB4706.19
GB4706.19
GB4706.19
GB4706.19
5.4.1、5.4.2
试验方法
GB4706.19
GB4706.19
GB4706.19
GB4706.19
6.4.1、6.4.2
不合格类别
致命缺陷
致命缺陷
致命缺陷
致命缺陷www.bzxz.net
致命缺陷
致命缺陷
QB/T4691-2014
7.1.2产品出厂检验抽样按GB/T2828.1进行。检验批量、抽样方案、检查水平及合格质量水平，由生产厂和订货方共同商定。
7.2型式检验
型式检验应在下列情况之一进行：7.2.1
新产品投产鉴定时；
当原、辅材料及工艺发生较大变化，可能影响产品性能时；停产1年以上恢复生产时；
正常生产时，每年检验不少于1次。型式检验如表4所示。
型式检验
检验项目
电源软线长度
浴箱性能
桑拿器具温度性能
蒸汽发生量
防干烧及防渗漏
充气压力（充气式浴箱）
环境适应性
GB4706.19
试验方法
GB4706.19
不合格类别
致命缺陷
致命缺陷
致命缺陷
型式检验采用的抽样方案按GB/T2829判别水平II的二次抽样方案、判别水平、样本大小，不合格质量水平见表5。
表5抽样方案
判别水平
二次抽样方案
第一次
第二次
包装、运输、购存
标志、
8.1标志
样本大小
不合格质量水平
A类：RQL=40B类：RQL=65
桑拿器具应有耐久性的铭牌，清晰标出下列内容：8.1.1
制造厂名；
额定电压(V)；
额定频率（Hz)；
额定功率（W)；
C类：RQL=80
致命缺陷不合格
QB/T4691-2014
蒸汽发生器额定容量（L）或尺寸（长×宽×高，单位：cm)；e）
产品型号；
商标。
8.1.2标志和说明应符合GB4706.19中第7章的要求。8.1.3蒸汽发生器上应标注最高水位标识和最低水位标识。蒸汽发生器上蒸汽管出口处应有“高温防烫”警示标志。8.1.4
8.1.5浴箱上蒸汽进口处应有“高温防烫”警示标志。8.2包装
包装储运图示标志应符合GB191的规定。包装应符合GB/T1019的要求，包装箱内应包括桑拿器具的全部部件和附件、产品合格证及符合GB5296.2规定的使用说明。
包装箱应有下列标志：
制造厂名；
商标；
产品名称、型号；
产品数量；
箱体毛重（kg)；
包装箱外形尺寸（长×宽×高，单位：cm）；防护标志；
产品执行标准编号。
8.3运输
产品适用各种运输工具运输，运输和装卸过程中应轻拿、轻放，避免装有产品的包装箱暴晒或受雨雪淋袭。
8.4购存
桑拿器具以出厂包装状态贮存在通风良好，温度不超过40℃，周围空气干燥且无腐蚀性气体的仓库中。
QB/T4691-2014
中华人民共和国
轻工行业标准
家用和类似用途便携式蒸汽桑拿器具技术要求和试验方法
QB/T4691-2014
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http://www.chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有
侵权必究
书号：155019·4400
印数：1-200册
定价：18.00元
