【QB轻工标准】 圆筒式灯头的量规

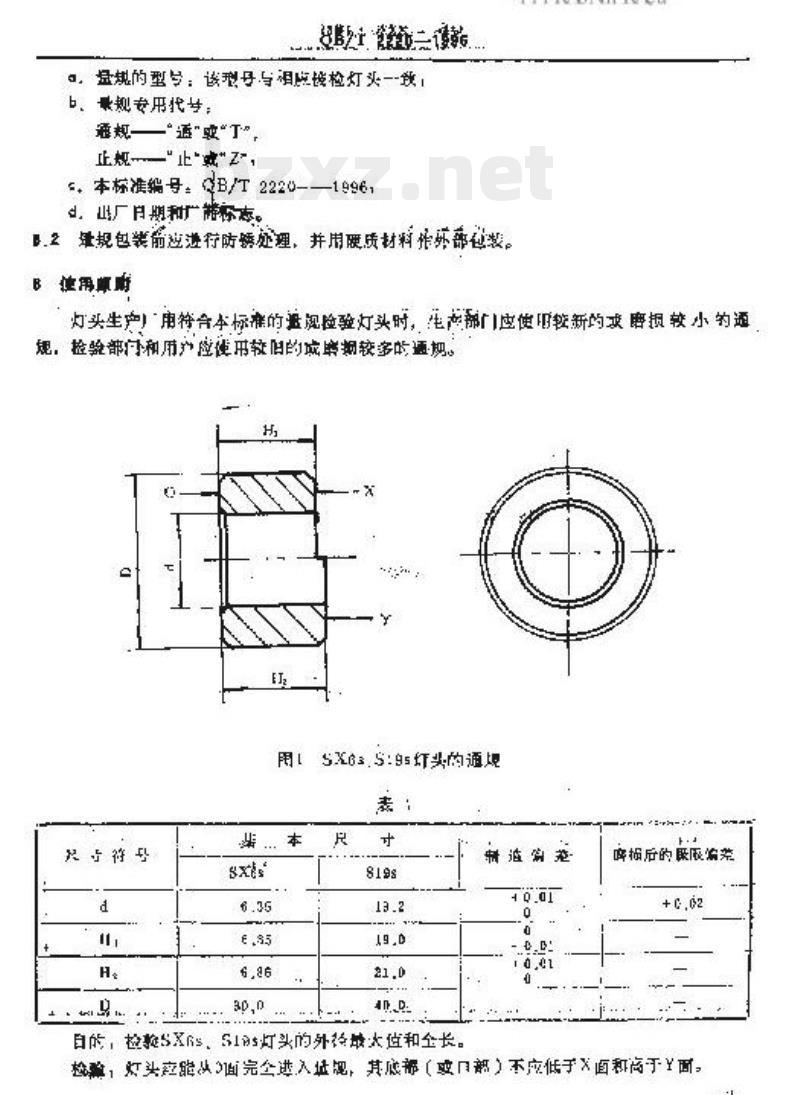

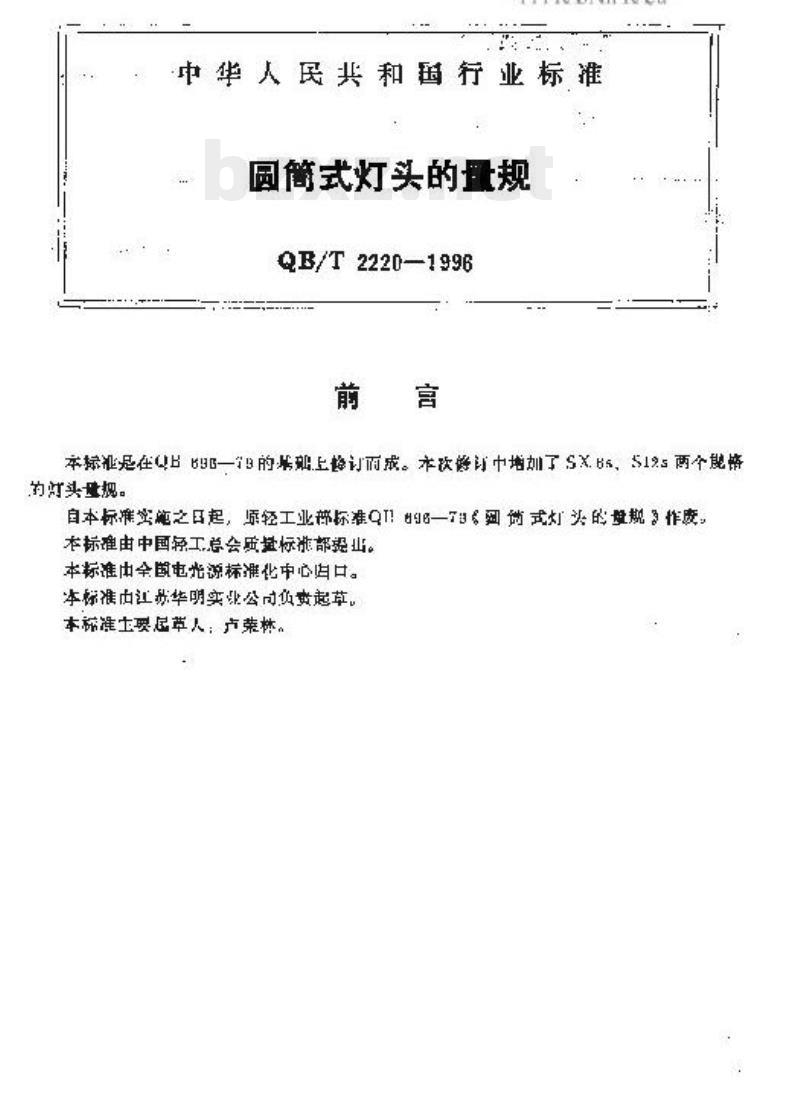

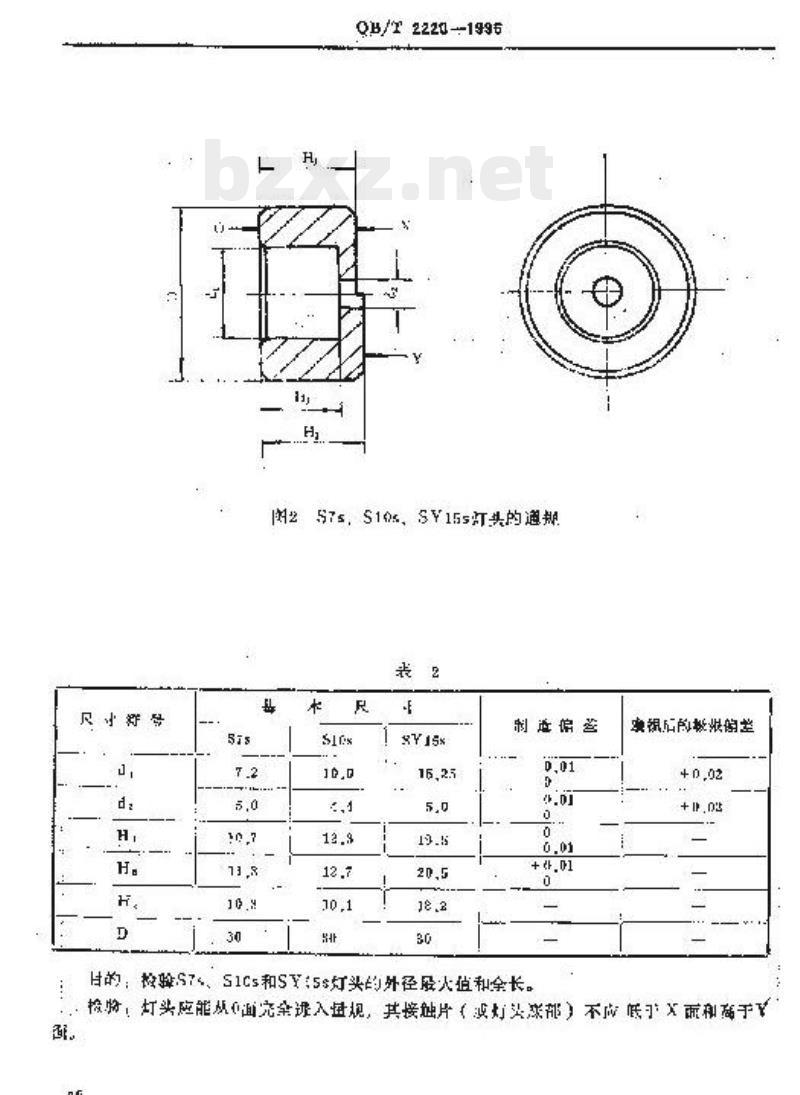

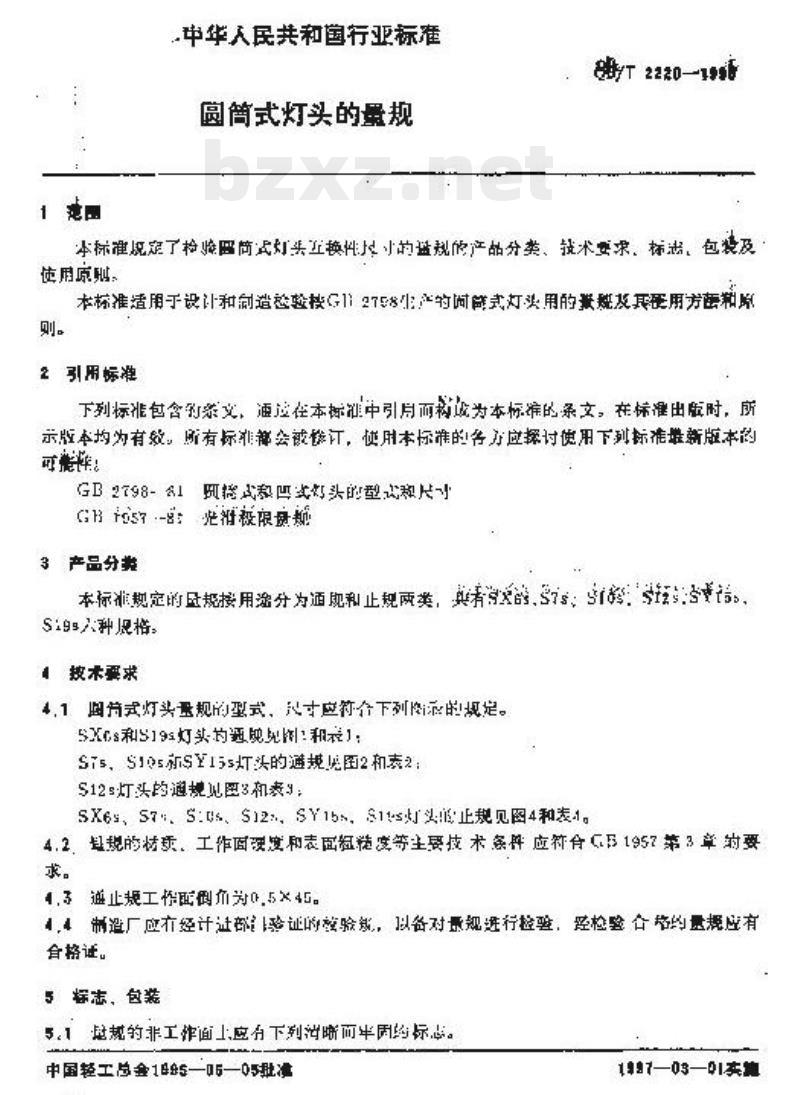

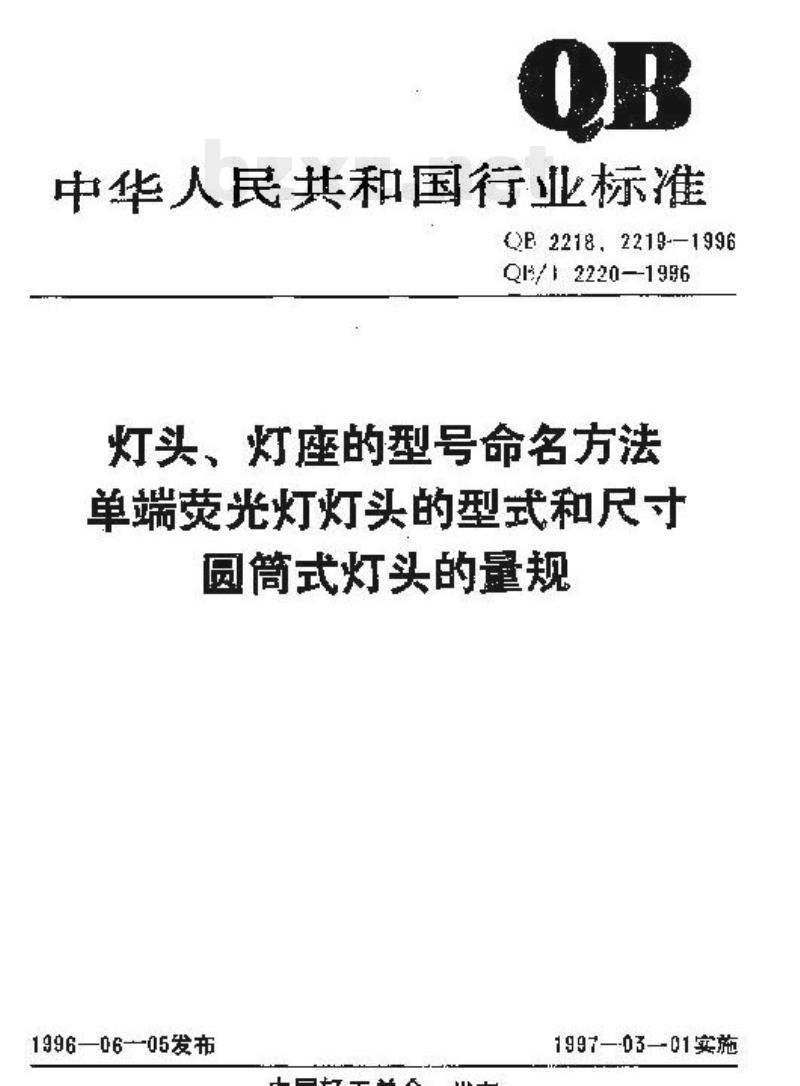

QB/T 2220—1996 圆筒式灯头的量规 1996-06-05 发布 1997-03-01 实施 中国轻工总会发布 前言 本标准是在相关标准的基础上制定的。本次修订增加了部分灯头量规。自本标准实施之日起，原轻工业部相关标准由中国轻工总会负责修订。本标准由全国电光源标准化中心起草，江苏华明实业有限公司负责起草，起草人：卢荣林。 1 范围 本标准规定了圆筒式灯头量规的产品分类、技术要求、标志、包装及使用方法。 本标准适用于设计和制造圆筒式灯头所需的量规及相关工具。 2 引用标准 下列文件包含到本标准中，其内容编订为本标准的组成部分，在标准出版时，所示版本均为有效。所有涉及到的标准均应采用下列标准的新版本。 GB 2798-1 GB 1057-8 3 产品分类 本标准规定的量规分为通规和止规两类。 4 技术要求 4.1 圆筒式灯头量规的型式应符合下列规定。 4.2 S75、S105、SY15s 灯头的通规见图2和表2；S125 灯头的通规见图3和表3。 S6s、S7、S10s、S125、SY15s、S19s 等止规见图4和表4。 量规的材质、工作硬度、表面粗糙度等技术条件应符合 GB1957 第3章的要求。 4.3 [此处原文数据残缺] 4.4 制造厂应经计量部门验证和核验，以备对量规进行检验。经检验合格的量规应有合格证。 5 标志，包装 5.1 量规的非工作面应有清晰而牢固的标记。 5.2 量规包装前应进行防锈处理，并用硬质材料作为外壳保护。 5.3 灯头生产部门在使用量规检验灯头时，制造部门应使用符合标准的量规，检验部门和生产部门应使用经过检验且有效期较长的量规。 6 规格数据 【通规数据摘要】 - S75、S105、SY15s 灯头：涉及外径、全长等尺寸，相关公差要求在 ±0.01 至 ±0.02 范围内。 - S125 灯头：涉及外径、全长等尺寸，相关公差要求在 ±0.01 至 ±0.02 范围内。 【止规数据摘要】 - S6s、S7、S10s、S125、SY15s、S19s 灯头： - 检验外径最小尺寸时，灯头应不能穿过量规。 - 检验外径最大值和全长时，其接触部位应符合规定的公差限制。 - 检验灯头底面时，其底面不应低于量规的基准面。
