【QB轻工标准】 实验室玻璃仪器`冷凝管

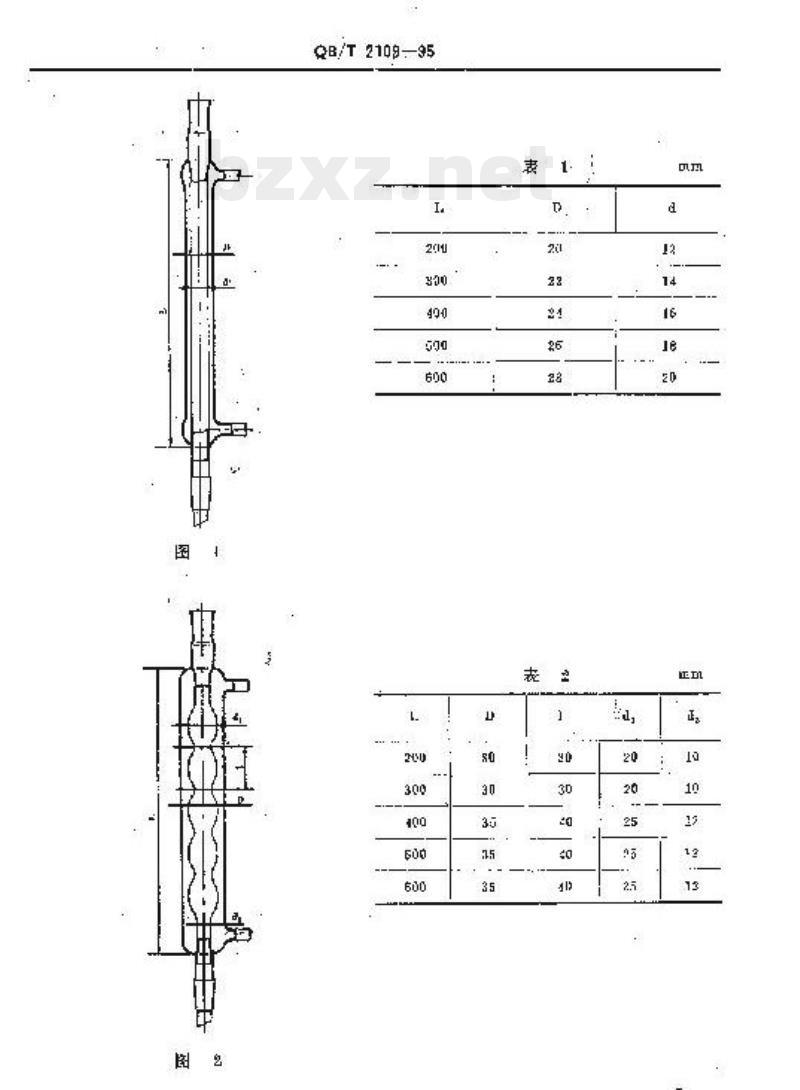

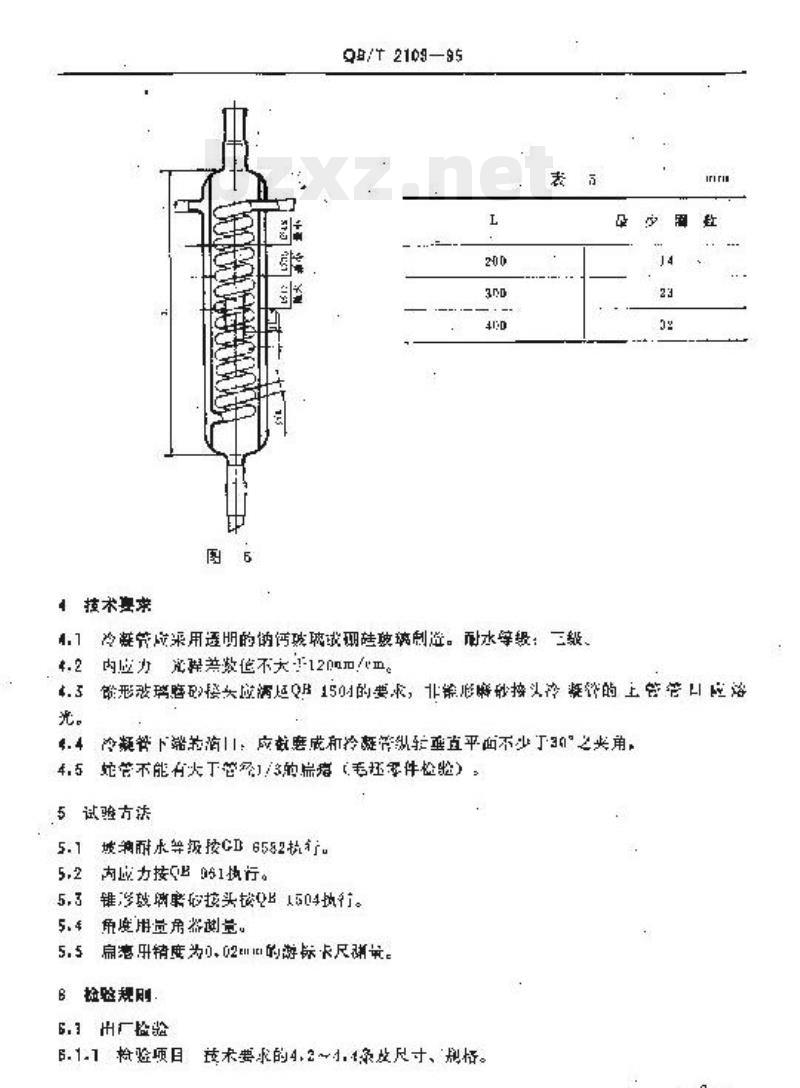

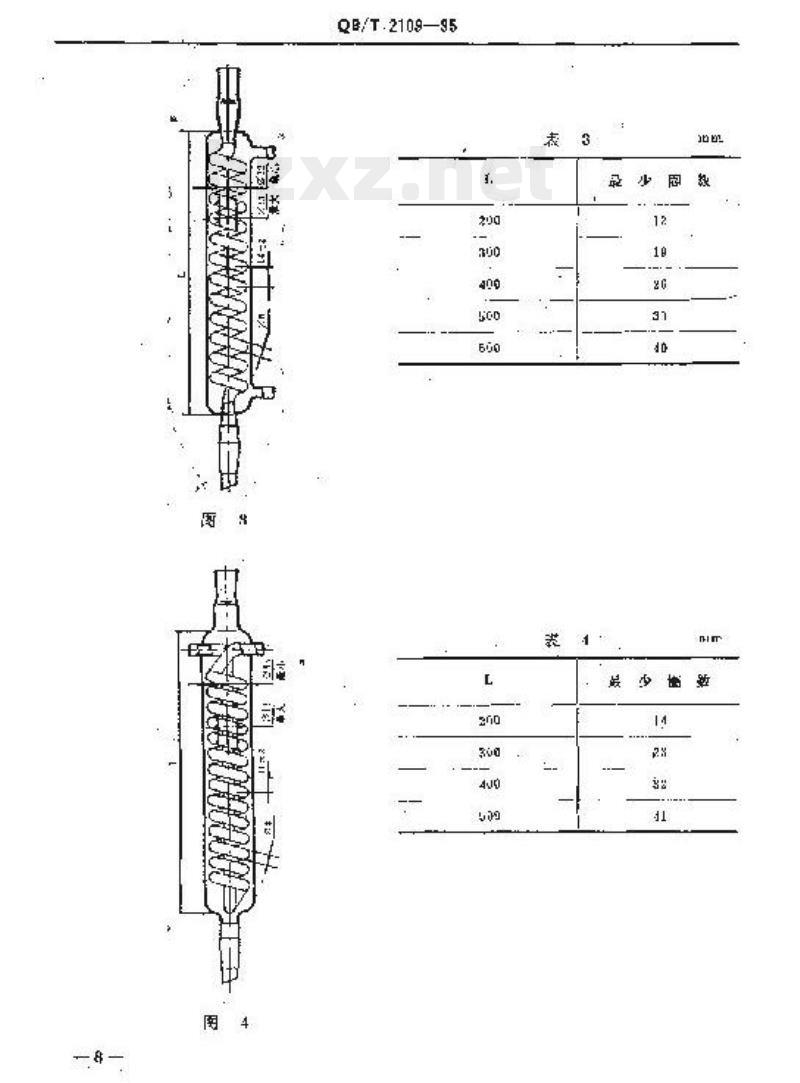

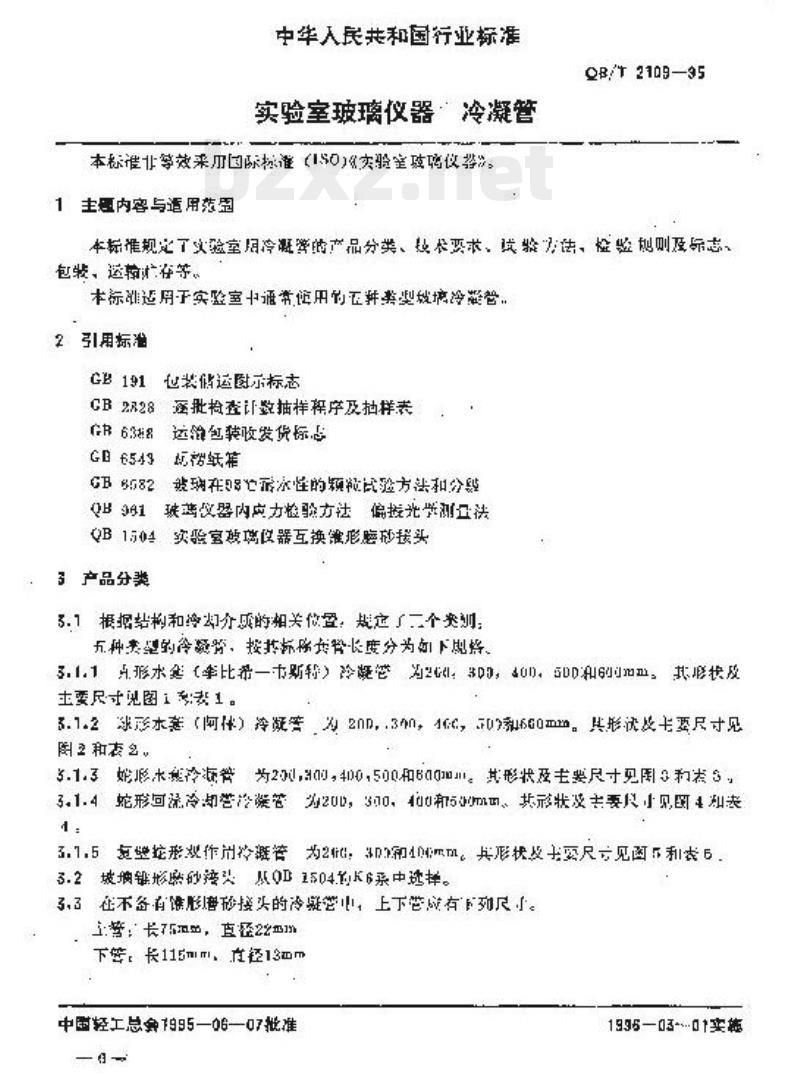

QB/T 2109—95 实验室玻璃仪器·冷凝管 1 主题内容与适用范围 本标准规定了实验室用冷凝管的产品分类、技术要求、检验方法、标志、包装、运输及贮存等。本标准适用于实验室中通常使用的五种型式冷凝管。 2 引用标准 GB 191 工业产品包装标志 GB 6388 运输包装 GB 5582 硼硅玻璃容器耐水性能检验方法及分级 QB/T 1504 实验室玻璃仪器互换性要求 3 产品分类 3.1 根据结构和冷凝的相关设置，规定了五种型的冷凝管，按标称长度分为如下职级： 3.1.1 利比希型（Liebig）冷凝管：其形状及主要尺寸见图1和表1。 3.1.2 阿林型（Allihn）冷凝管：其形状及主要尺寸见图2和表2。 3.1.3 蛇形夹层冷凝管：其形状及主要尺寸见图3和表3。 3.1.4 蛇形回流冷却夹层冷凝管：其形状及主要尺寸见图4和表4。 3.1.5 双层夹层冷凝管：其形状及主要尺寸见图5和表5。 3.2 玻璃型磨砂接头应从 QB/T 1504 的标准中选择。如果不配有磨砂接头，冷凝管上下端应有进出水口，其形状及主要尺寸见图6。 4. 技术要求 4.1 冷凝管采用透明的硼硅玻璃制成。应具有较好的耐水等级：三级或以上。 4.2 内应力应符合相关标准要求。 4.3 磨砂接头应符合 QB/T 1504 的要求。非磨砂型冷凝管的上管应为磨砂口。 4.4 冷凝管下端管口应与冷凝管纵轴垂直，夹角不超过 3°。 4.5 蛇形管不能有大于管径 1/10 的折弯（零件检验）。 5. 试验方法 5.1 耐水等级按 GB 5582 执行。 5.2 内应力按相关标准执行。 5.3 磨砂接头按 QB/T 1504 执行。 5.4 用角度量器量角。 5.5 使用精度为 0.02 的标尺或卡尺进行测量。 6. 检验 6.1 主要检验项目 6.1.1 检验项目、尺寸及外观要求。 6.1.2 合格质量水平（AQL）： - 外观尺寸、形状及表面：4.8 - 接合密合性：4.0 - 下端夹口：6.0 6.1.3 抽样方案应符合相关标准。 6.2 型式检验应进行一次。 6.2.1 耐水等级不合格时，应停止生产，调整玻璃组分后再做耐水检验。 7. 标志、包装、运输、贮存 7.1 标志 7.1.1 冷凝管上应有下列耐久性标志、标称长度、磨砂接头代号及材质标志。 7.1.2 内包装应标明：产品名称、产品规格、生产日期。 7.1.3 外包装箱标志应符合 GB 191 及 GB 6388 的规定，包括：生产企业名称、产品名称、产品规格、生产日期。并印有“小心轻放”、“怕湿”等运输指示标志。 7.2 包装 7.2.1 内包装应将冷凝管用软垫物隔离，防止撞击。应确保产品清洁。 7.2.2 外包装应符合 GB 6543 等要求，确保包装稳固，外形密封。 7.3 运输 运输过程中必须防止碰撞、震动、雨水和挤压，搬运中必须轻拿轻放，严禁滚动和抛掷。 7.4 贮存 冷凝管应存放在阴凉、干燥、无腐蚀性气体、温度不超过 40℃ 的环境中。 附加说明 本标准由中国轻工总会发布，由国家仪器标准化中心归口。本标准由相关技术力量起草。
