【QB轻工标准】 儿童三轮车整车通用技术条件

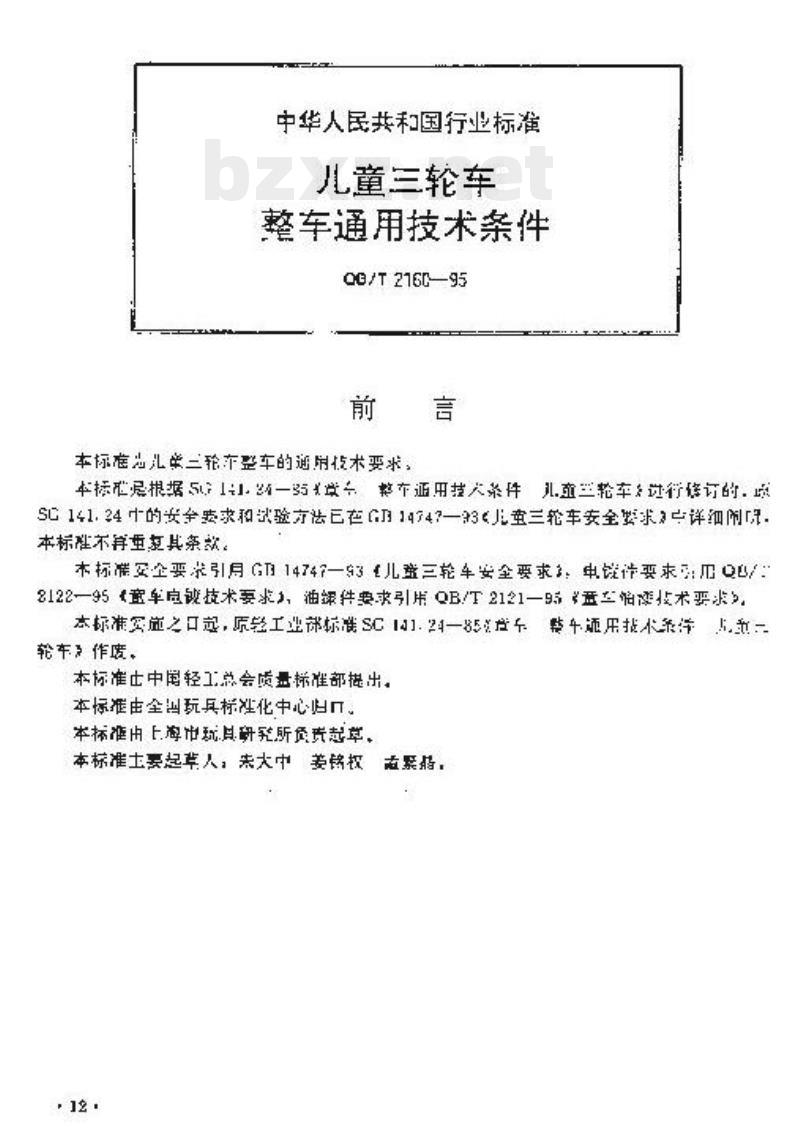

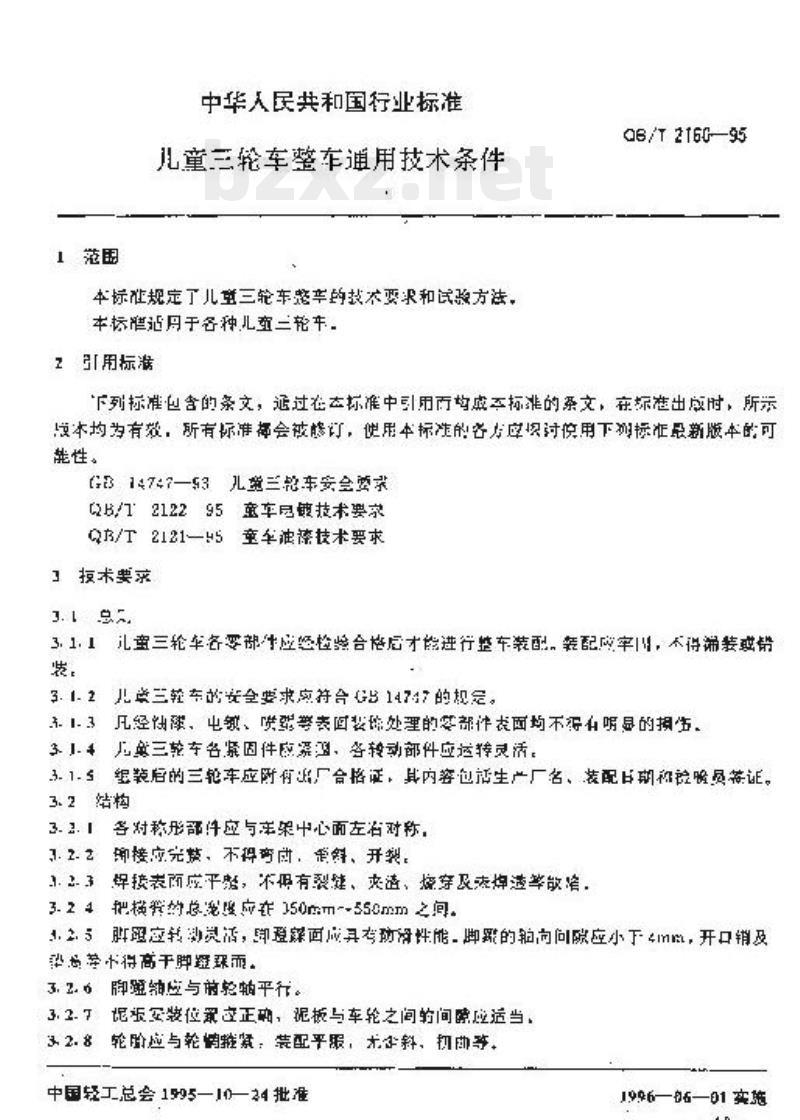

QB/T 2160—95 儿童三轮车 整车通用技术条件 1995-06-07 发布 1996-03-01 实施 中国轻工总会发布 前言 本标准规定了儿童三轮车的通用技术要求。本标准根据 GB 14747 关于儿童三轮车安全要求的相关规定进行编制。本标准主要参考了 GB 14747-93《儿童三轮车安全要求》、QB/T 2122-95《童车镀层技术要求》以及 QB/T 2121-95《童车油漆技术要求》。本标准由中国轻工总会质量标准部提出，由全国玩具标准化中心归口，上海市玩具研究所负责起草。 1 范围 本标准规定了儿童三轮车整车的技术要求和试验方法。本标准适用于各种儿童三轮车。 2 引用标准 下列标准包含的条文，在适用于本标准时现行版本中的各项条文，当该标准发生修订时，以最新版本为准。 GB 14747—93 儿童三轮车安全要求 QB/T 2122—95 童车镀层技术要求 QB/T 2121—95 童车油漆技术要求 3 技术要求 3.1 总则 3.1.1 儿童三轮车各零部件经检验合格后才能进行整车装配。装配应牢固，不得松动或脱落。 3.1.2 儿童三轮车的安全要求应符合 GB 14747 的规定。 3.1.3 凡经电镀、喷漆或表面装饰处理的零部件表面均不得有明显的损伤。 3.1.4 儿童三轮车各紧固件连接可靠，各转动部件应运转灵活。 3.1.5 组装后的三轮车应附有出厂合格证，其内容应包括生产厂名、装配日期和检验员等信息。 3.2 结构 3.2.1 各对称形部件应与车架中心线对称。 3.2.2 接合严密，不得有缝隙、变形或裂纹。 3.2.3 连接件应平稳，不得有裂纹、夹杂、烧穿及焊接透痕。 3.2.4 把横的总长度应在 150mm-550mm 之间。 3.2.5 脚踏应转动灵活，即踏面应具有可靠的滑动性能；脚踏的转向角应小于 4°，开口销及防脱销设计应高于脚踏表面。 3.2.6 脚踏轴应与前轮轴平行。 3.2.7 车架安装位应正确，泥板与车轮之间的间隙应适当。 3.2.8 车轮应与轮轴同心，安装平稳，无斜、变形等缺陷。 3.2.9 车铃或其他类似装置应保证使用方便灵活，无噪音等不良现象。 3.2.10 把管与前轮的中心线应保持垂直，不得有明显的偏斜。 3.3 功能 3.3.1 行驶应灵活，操作方便，无卡顿和阻滞现象。 3.3.2 车辆行驶应平稳，其车轮的径向跳动量应不大于 1mm。 3.3.3 把手操作方便，转动灵活。当乘骑者在正常驾驶时，把手至少应能进行 90°转动，并且不得出现松动、低垂或松弛现象。 3.4 强度 使车足以 2m/s 的速度进行 3 次循环试验后，各部件均应保持完好，不得产生明显的变形、脱落、脱陷和裂纹。 3.5 外观 3.5.1 儿童三轮车表面的漆件应符合 QB/T 2121 的规定。 3.5.2 儿童三轮车表面的电镀件应符合 QB/T 2122 的要求。 3.5.3 金属件表面应光洁、无锈蚀、无凹陷、污点、异色等缺陷。 3.5.4 商标或标识安装位置应正确，图案完整、清晰、位正、无破损。 3.5.5 标识、印刷、涂层应完整、端正，不得有翘皮、脱落现象。 3.5.6 各不同颜色的零件不得有明显的色差。 3.5.7 装饰件色彩应鲜艳，不允许有影响美观的变色、混色。 3.5.8 塑料件表面应光洁，无明显变色、毛刺、气泡、缩水及明显的瑕疵。 4 试验方法 4.1 安全试验 儿童三轮车的安全要求按 GB 14747 规定进行检验。将组装好的三轮车固定在要求的试验装置上，在轮轴固定不动的状态下，测试其径向、轴向跳动量。 4.3 强度试验 按规定的负载在车架上 150mm 处，以 5m/s 的速度进行 3 次循环试验。 4.5 电镀 电镀件按 QB/T 2122 进行检验。 4.6 其他要求试验 其余各项要求用手感和目测法进行检验。
