【QB轻工标准】 影视舞台用散光灯具技术条件

QB/T2137---1995

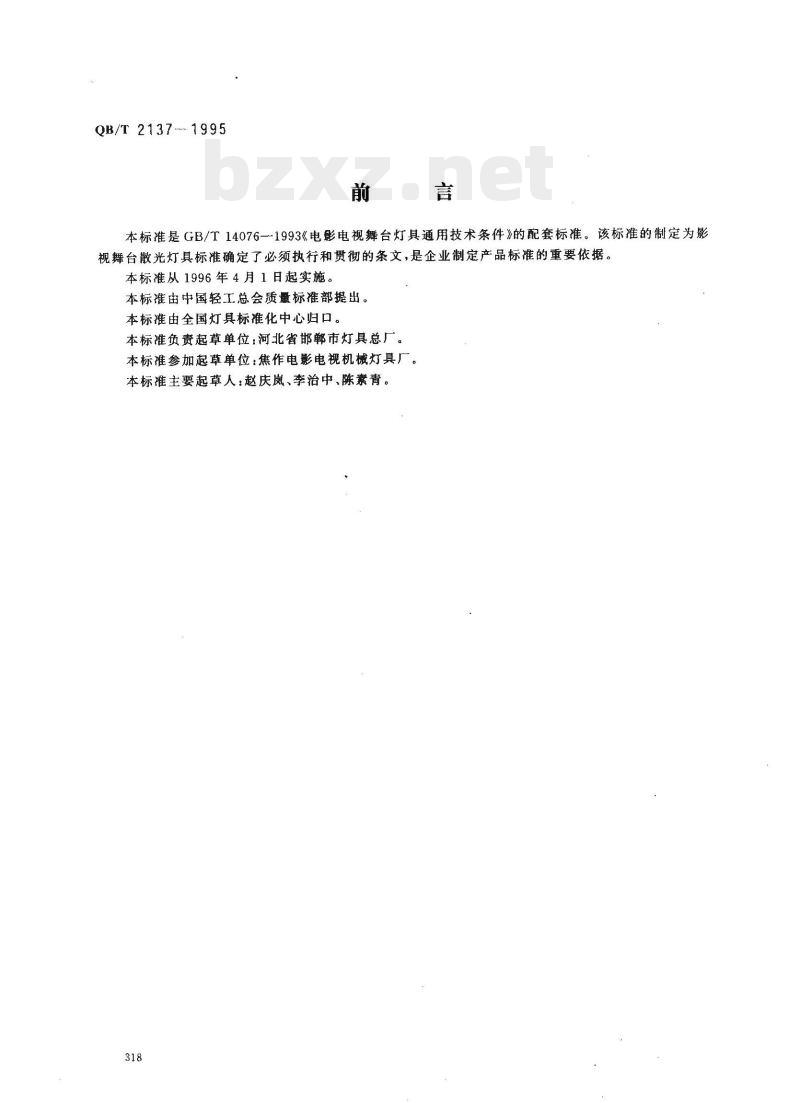

本标准是GB/T14076-1993《电影电视舞台灯具通用技术条件》的配套标准。该标准的制定为影视舞台散光灯具标准确定了必须执行和贯彻的条文，是企业制定产品标准的重要依据。本标准从1996年4月1日起实施。本标准由中国轻工总会质量标准部提出。本标准由全国灯具标准化中心归口。本标准负责起草单位：河北省邯郸市灯具总厂。本标准参加起草单位：焦作电影电视机械灯具。本标准主要起草人：赵庆岚、李治中、陈素青。318
1范围

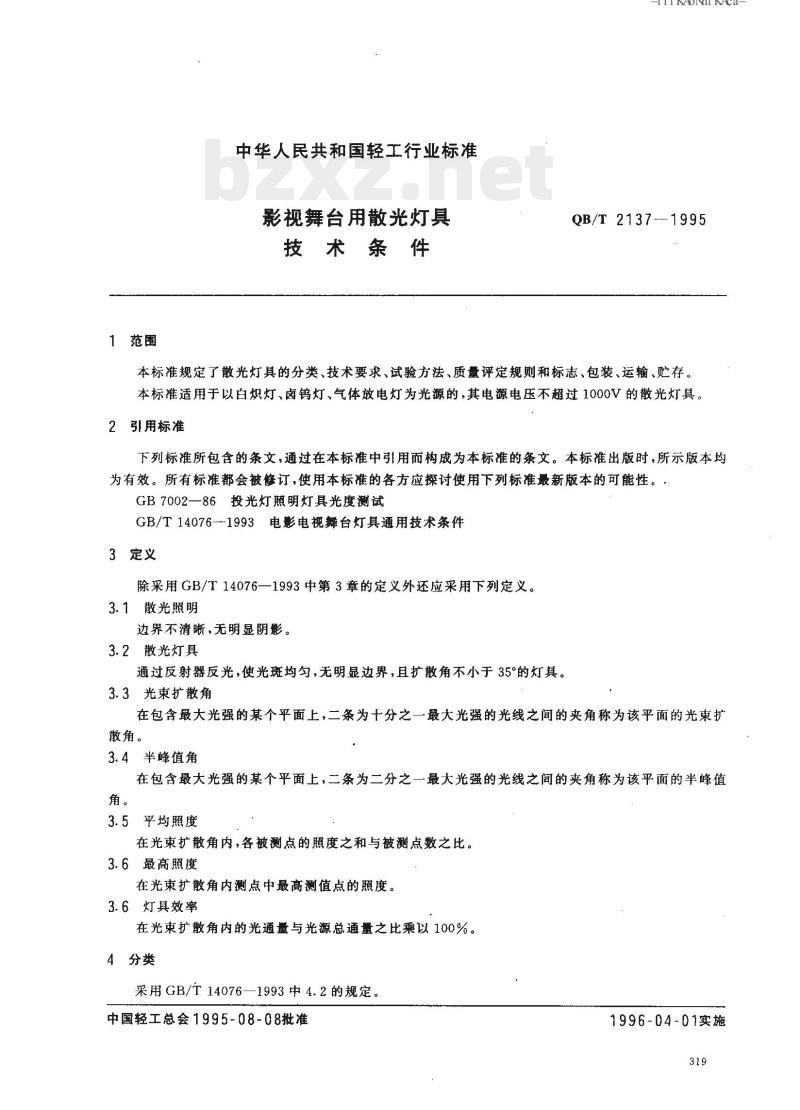

中华人民共和国轻工行业标准
影视舞台用散光灯具
技术条件
iiKAoNniKAca-
QB/T 2137-1995
本标准规定了散光灯具的分类、技术要求、试验方法、质量评定规则和标志、包装、运输、贮存。本标准适用于以白炽灯、卤钨灯、气体放电灯为光源的，其电源电压不超过1000V的散光灯具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB7002—86投光灯照明灯具光度测试GB/T14076-1993电影电视舞台灯具通用技术条件3定义
除采用GB/T14076—1993中第3章的定义外还应采用下列定义。3.1散光照明
边界不清晰，无明显阴影。
3.2散光灯具
通过反射器反光，使光斑均匀，无明显边界，且扩散角不小于35°的灯具。3.3光束扩散角
在包含最大光强的某个平面上，二条为十分之一最大光强的光线之间的夹角称为该平面的光束扩散角。
3.4半峰值角
在包含最大光强的某个平面上，二条为二分之一最大光强的光线之间的夹角称为该平面的半峰值角。www.bzxz.net
3.5平均照度
在光束扩散角内，各被测点的照度之和与被测点数之比。3.6最高照度
在光束扩散角内测点中最高测值点的照度。3.6灯具效率
在光束扩散角内的光通量与光源总通量之比乘以100%。4分类
采用GB/T14076—1993中4.2的规定。中国轻工总会1995-08-08批准
1996-04-01实施

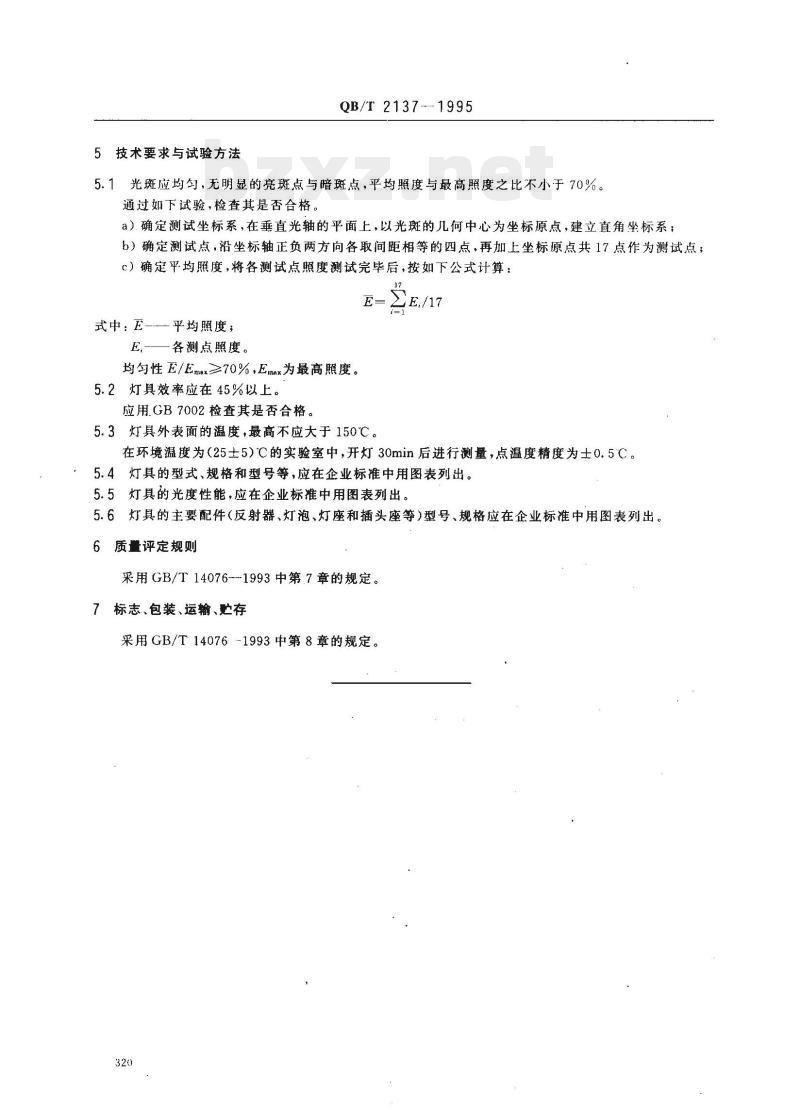

5技术要求与试验方法
QB/T 2137.. 1995
5.1光斑应均匀，无明显的亮斑点与暗斑点，平均照度与最高照度之比不小于70%。通过如下试验，检查其是否合格。a）确定测试坐标系，在垂直光轴的平面上，以光斑的几何中心为坐标原点，建立直角坐标系；b）确定测试点，沿坐标轴正负两方向各取间距相等的四点，再加上坐标原点共17点作为测试点；c）确定平均照度，将各测试点照度测试完毕后，按如下公式计算：E-
式中：E
-平均照度；
各测点照度。
均匀性E/Emax≥70%,Emax为最高照度。5.2灯具效率应在45%以上。
应用.GB7002检查其是否合格。
5.3灯具外表面的温度，最高不应大于150℃。CE:/17
在环境温度为（25士5）℃的实验室中，开灯30min后进行测量，点温度精度为士0.5C。5.4灯具的型式、规格和型号等，应在企业标准中用图表列出。5.5灯具的光度性能，应在企业标准中用图表列出。5.6灯具的主要配件（反射器、灯泡、灯座和插头座等）型号、规格应在企业标准中用图表列出。6质量评定规则
采用GB/T14076-1993中第.7章的规定。7标志、包装、运输、贮存
采用GB/T14076--1993中第8章的规定。320
