【QB轻工标准】 造纸铜网三织网

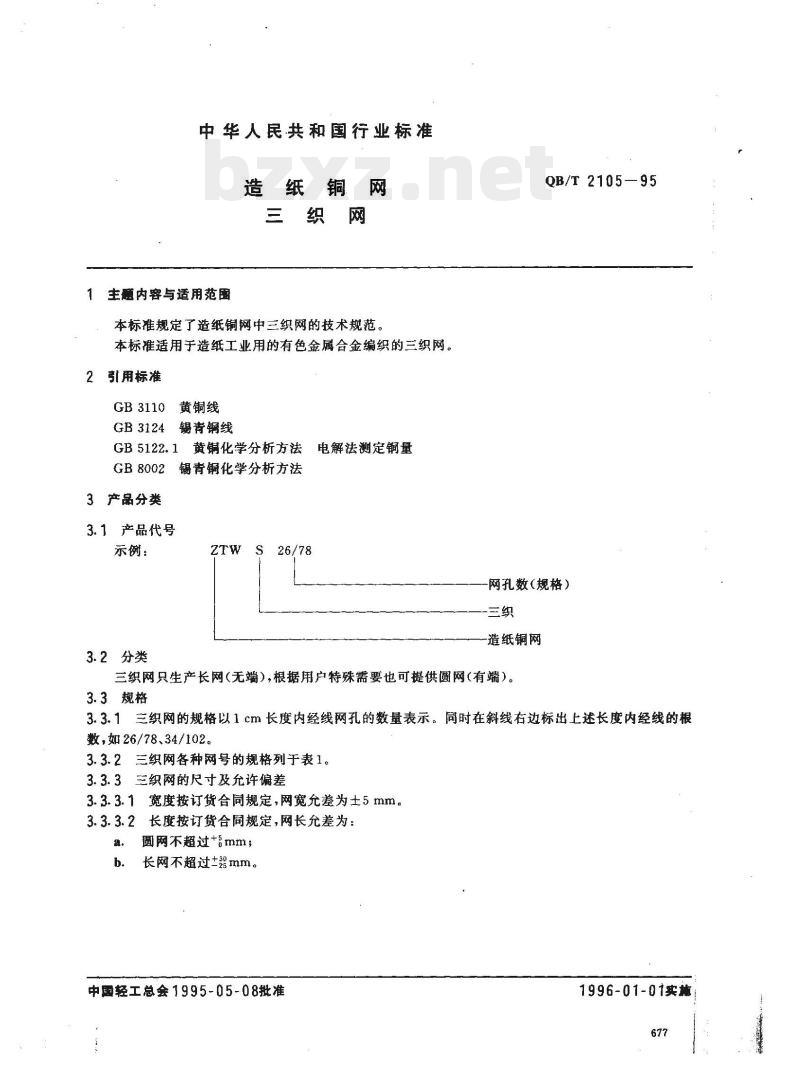

中华人民共和国行业标准
造纸铜网
三织网
主题内容与适用范围
本标准规定了造纸铜网中三织网的技术规范。本标准适用于造纸工业用的有色金属合金编织的三织网。引用标准
GB3110
GB 3124
黄铜线
锡青锅线
黄铜化学分析方法
GB 5122. 1
GB8002青钢化学分析方法
3产品分类
3.1产品代号
示例：
3.2分类
电解法测定铜量
QB/T 2105—95
网孔数（规格）
造纸铜网
三织网只生产长网（无端），根据用户特殊需要也可提供圆网（有端）。3.3规格
3.3.1三织网的规格以1cm长度内经线网孔的数量表示。同时在斜线右边标出上述长度内经线的根数，如26/78、34/102。
3.3.2三织网各种网号的规格列于表1。3.3.3三织网的尺寸及允许偏差
3.3.3.1宽度按订货合同规定，网宽允差为士5mm。3.3.3.2长度按订货合同规定，网长允差为：圆网不超过+mm；
长网不超过二智mm。
中国轻工总会1995-05-08批准
1996-01-01实施
网号國
网孔数/cm
34/102
40/120
4技术要求

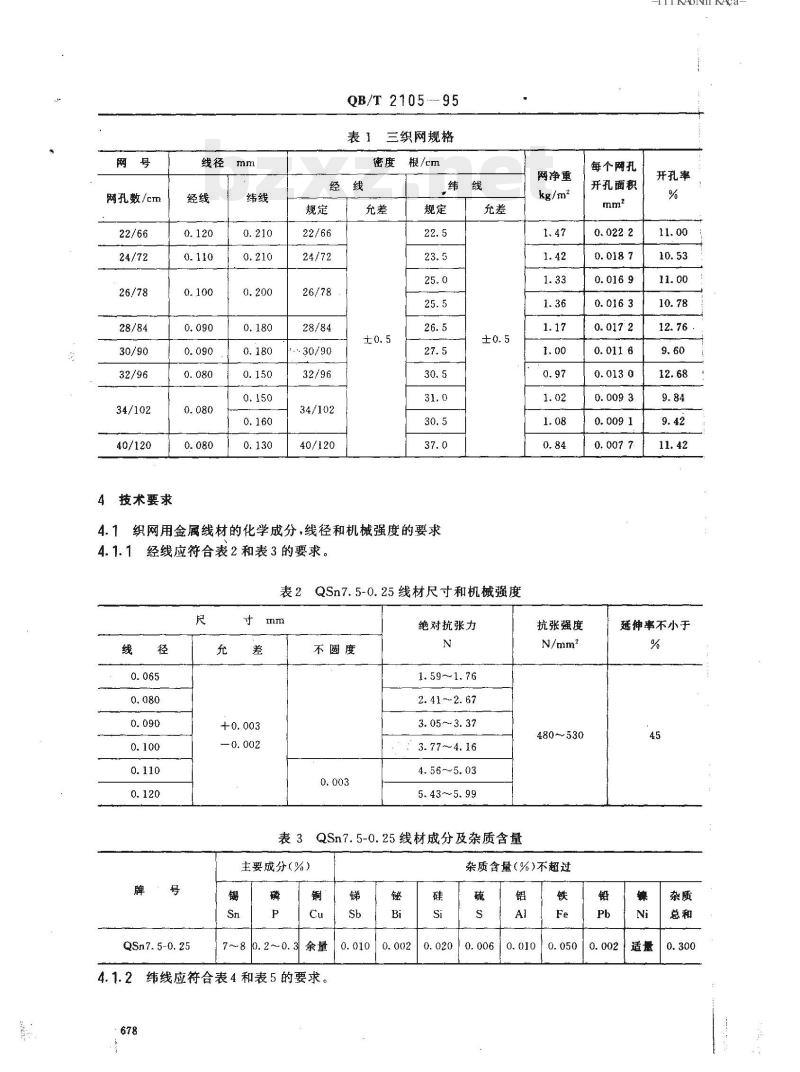

QB/T 2105 ---95
三织网规格
根/cm
·30/90
34/102
40/120
4.1织网用金属线材的化学成分，线径和机械强度的要求4.1.1经线应符合表2和表3的要求。充差
表2QSn7.5-0.25线材尺寸和机械强度尺
QSn7.5-0.25
— 0. 002
不圆度
绝对抗张力
1. 59~~1. 76
2. 41~-2. 67
3.05~3.37
3.77~4.16
4.56~5.03
5.43~5.99
QSn7.5-0.25线材成分及杂质含量表3
主要成分（%）
7~80.2~0.3余量
4.1.2纬线应符合表4和表5的要求678
网净重
抗张强度
480~530
杂质含量(%)不超过
0.0060.010
每个网孔wwW.bzxz.Net
开孔面积
-H KAoNi KAca-
开孔率
延伸率不小于
.0.002

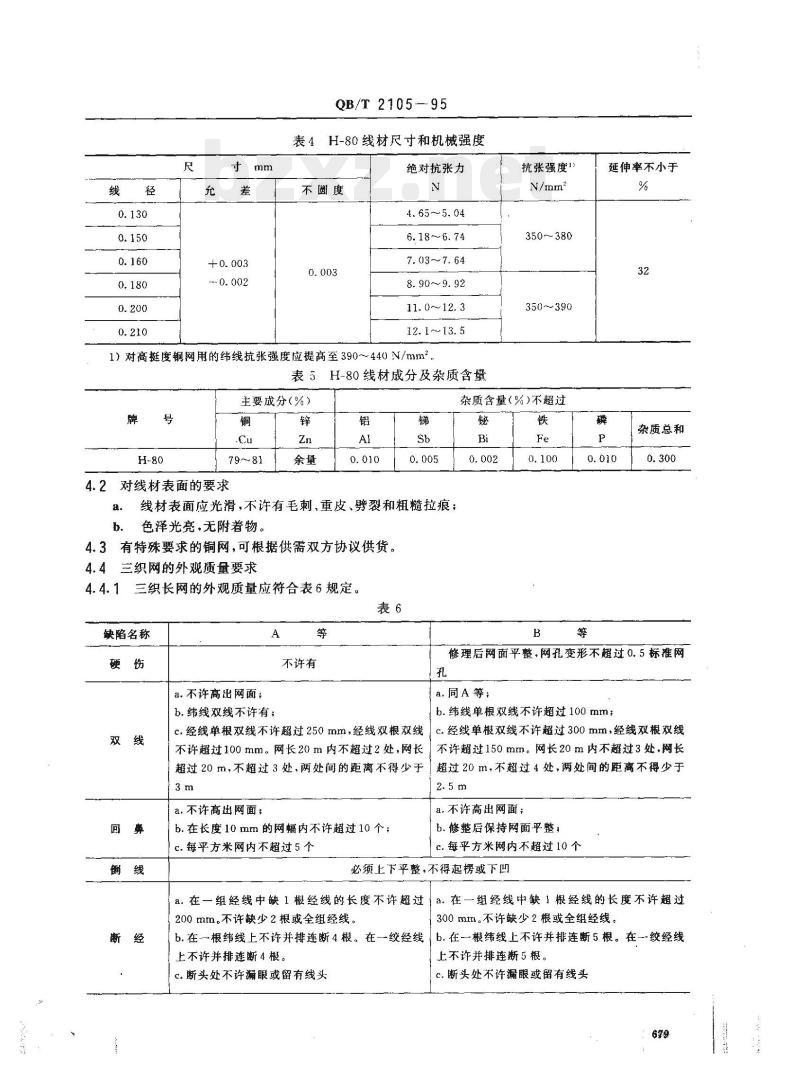

QB/T 2105—95
表4H-80线材尺寸和机械强度
绝对抗张力
不圆度
4. 65~5. 04
6.18~6.74
7.03~7.64
8.90~9.92
11. 0~12. 3
12. 1~～13. 5
1）对高挺度铜网用的纬线抗张强度应提高至390~440N/mm2。表5H-80线材成分及杂质含量
主要成分（%）
4.2对线材表面的要求
线材表面应光滑，不许有毛刺、重皮、劈裂和粗糙拉痕；a.
色泽光亮，无附着物。
4.3有特殊要求的铜网，可根据供需双方协议供货。4.4三织网的外观质量要求
三织长网的外观质量应符合表6规定。表6
缺陷名称
a.不许高出网面：
b.纬线双线不许有；
不许有
c.经线单根双线不许超过250mm，经线双根双线不许超过100mm。网长20m内不超过2处，网长超过20m，不超过3处，两处间的距离不得少于3m
a.不许高出网面；
b.在长度10mm的网幅内不许超过10个；c.每平方米网内不超过5个
抗张强度1）
350-380
350~390
杂质含量(%)不超过
延伸率不小于
杂质总和
修理后网面平整，网孔变形不超过0.5标准网a.同A等；
b.纬线单根双线不许超过100mm；c.经线单根双线不许超过300mm，经线双根双线不许超过150mm。网长20m内不超过3处，网长超过20m，不超过4处，两处间的距离不得少于2.5m
a，不许高出网面；
b.修整后保持网面平整；
c.每平方米网内不超过10个
必须上下平整，不得起楞或下凹a.在一组经线中缺1根经线的长度不许超过200mm。不许缺少2根或全组经线。a.在一组经线中缺1根经线的长度不许超过300mm。不许缺少2根或全组经线。b.在一根纬线上不许并排连断5根。在一绞经线b.在一根纬线上不许并排连断4根。在一绞经线！上不许并排连断4根。
c.断头处不许漏眼或留有线头
上不许并排连断5根。
c.断头处不许漏眼或留有线头
缺陷名称
沟、楞
鼓包、凹兜
水波纹
鱼鳞斑
网幅、松紧度
个别大网孔
清洁度
总项数

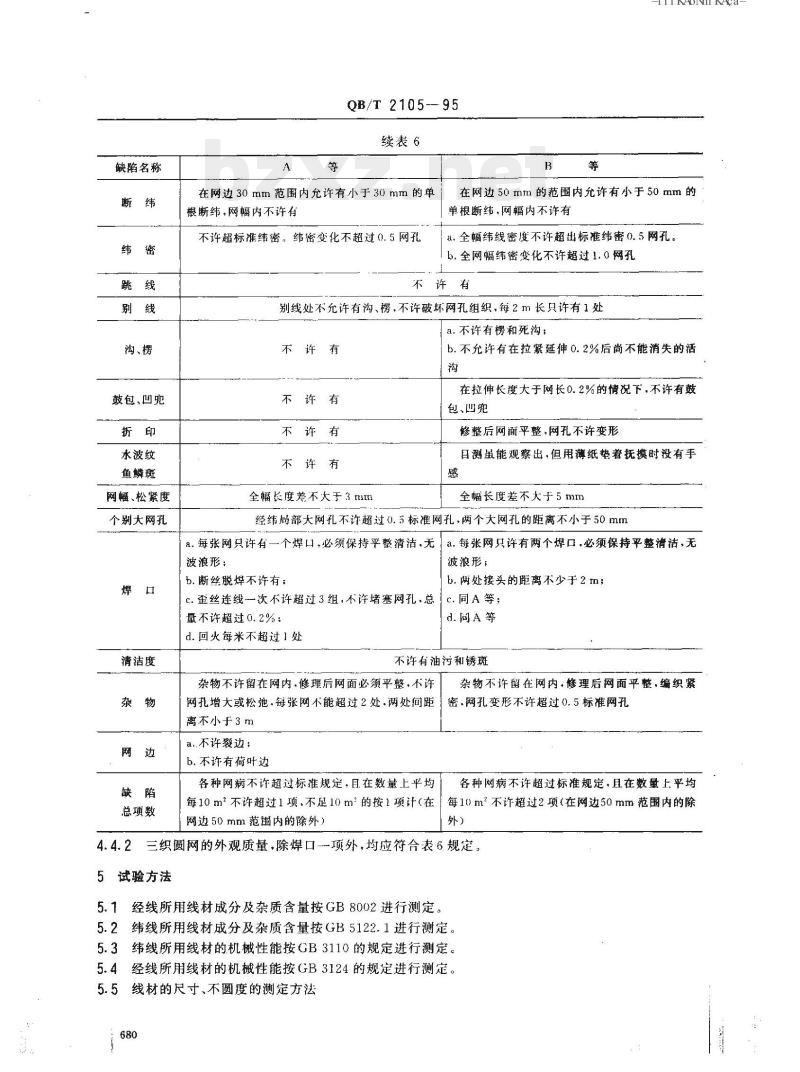

QB/T 2105-—95
续表6
在网边30 mm范围内允许有小于30 mm的单根断纬，网幅内不许有
不许超标准纬密。纬密变化不超过0.5网孔B
-H KAoNi KAca-
在网边50mm的范围内允许有小于50mm的单根断纬，网幅内不许有
a.全幅纬线密度不许超出标准纬密0.5网孔。b.全网幅纬密变化不许超过1.0网孔许有
别线处不允许有沟、楞，不许破坏网孔组织，每2m长只许有1处a.不许有楞和死沟；
不许有
不许有
不许有
不许有
全幅长度差不大于3mm
b.不允许有在拉紧延伸0.2%后尚不能消失的活沟
在拉伸长度大于网长0.2%的情况下，不许有鼓包、凹兜
修整后网面平整，网孔不许变形日测虽能观察出，但用薄纸垫着抚摸时没有手感
全幅长度差不大于5mm
经纬局部大网孔不许超过0.5标准网孔，两个大网孔的距离不小于50mma.每张网只许有一个焊口，必须保持平整清洁，无a.每张网只许有两个焊口，必须保持平整清洁，无波浪形：
b.断丝脱焊不许有：
波浪形；
b.两处接头的距离不少于2m；
c.歪丝连线一次不许超过3组，不许堵塞网孔，总c.同A等；
量不许超过0.2%：
d.回火每米不超过1处
d.同A等
不许有油污和锈斑
杂物不许留在网内，修理后网面必须平整，不许网孔增大或松弛，每张网不能超过2处.两处间距离不小于3m
a.不许裂边；
b.不许有荷叶边
各种网病不许超过标准规定，且在数量上平均每10m2不许超过1项，不足10m2的按1项计（在网边50mm范围内的除外）
杂物不许留在网内，修理后网面平整，编织紧密，网孔变形不许超过0.5标准网孔各种网病不许超过标准规定·且在数量上平均每10）m不许超过2项（在网边50mm范围内的除外)
三织圆网的外观质量，除焊口一项外，均应符合表6规定。试验方法
经线所用线材成分及杂质含量按GB8002进行测定。纬线所用线材成分及杂质含量按GB5122.1进行测定。5.2
纬线所用线材的机械性能按GB3110的规定进行测定。5.4
经线所用线材的机械性能按GB3124的规定进行测定。线材的尺寸、不圆度的测定方法 680

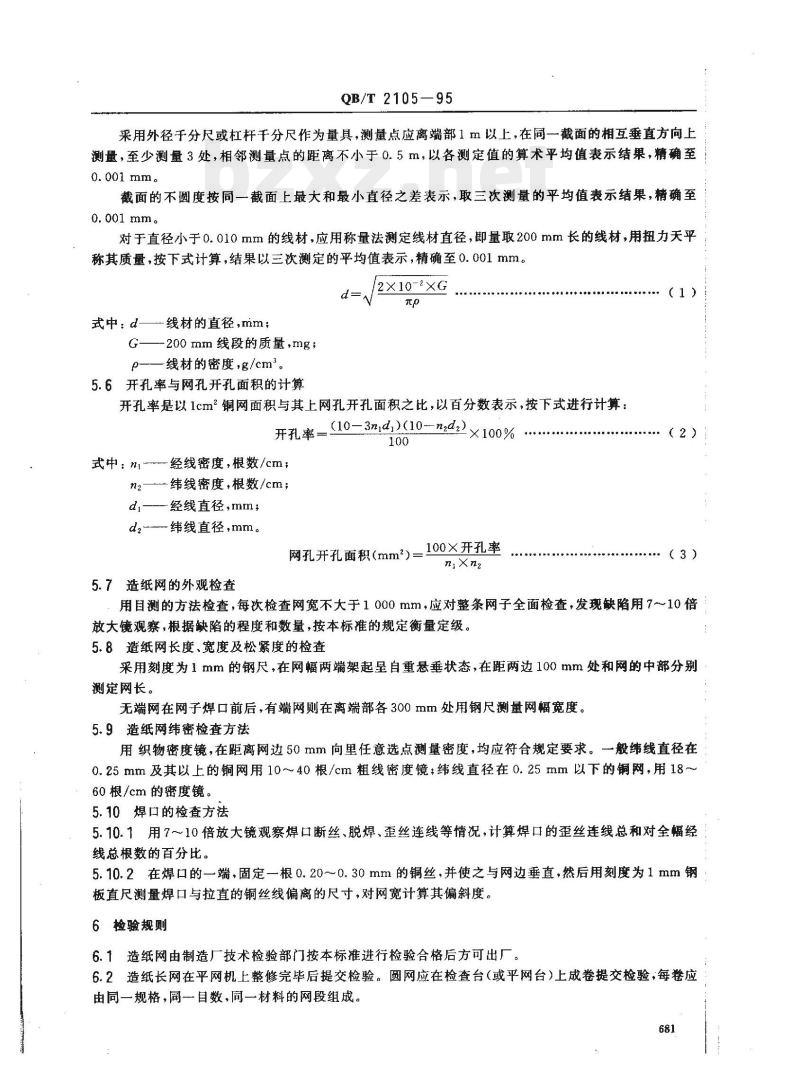

QB/T 2105—95
采用外径于分尺或杠杆千分尺作为量具，测量点应离端部1m以上，在同一截面的相互垂直方向上测量，至少测量3处，相邻测量点的距离不小于0.5m，以各测定值的算术平均值表示结果，精确至0.001 mm。
截面的不圆度按同一截面上最大和最小直径之差表示，取三次测量的平均值表示结果，精确至0.001 mm。
对于直径小于0.010mm的线材，应用称量法测定线材直径，即量取200mm长的线材，用扭力天平称其质量，按下式计算，结果以三次测定的平均值表示，精确至0.001mm。X10-2XG
式中：d—线材的直径，mm；
G——200mm线段的质量，mg；
p—一线材的密度，g/cm3。
5.6开孔率与网孔开孔面积的计算开孔率是以1cm2铜网面积与其上网孔开孔面积之比，以百分数表示，按下式进行计算：(10-3nd)(10-n2d2)×100% *
开孔率一
式中：n1经线密度，根数/cm;
n2—纬线密度，根数/cm;
d,—-—经线直径，mm;
d2-纬线直径,mm。
5.7造纸网的外观检查
网孔开孔面积(mm2）=100×开孔率niXn2
（1）
（2）
用目测的方法检查，每次检查网宽不大于1000mm，应对整条网子全面检查，发现缺陷用7~～10倍放大镜观察，根据缺陷的程度和数量，按本标准的规定衡量定级。5.8造纸网长度、宽度及松紧度的检查采用刻度为1mm的钢尺，在网幅两端架起呈自重悬垂状态，在距两边100mm处和网的中部分别测定网长。
无端网在网子焊口前后，有端网则在离端部各300mm处用钢尺测量网幅宽度。5.9造纸网纬密检查方法
用织物密度镜，在距离网边50mm向里任意选点测量密度，均应符合规定要求。一般纬线直径在0.25mm及其以上的铜网用10~~40根/cm粗线密度镜；纬线直径在0.25mm以下的铜网，用18~60根/cm的密度镜。
5.10焊口的检查方法
5.10.1用7～~10倍放大镜观察焊口断丝、脱焊、歪丝连线等情况，计算焊口的歪丝连线总和对全幅经线总根数的百分比。
5.10.2在焊口的一端，固定一根0.20～0.30mm的铜丝，并使之与网边垂直，然后用刻度为1mm钢板直尺测量焊口与拉直的铜丝线偏离的尺寸，对网宽计算其偏斜度。6检验规则
6.1造纸网由制造厂技术检验部门按本标准进行检验合格后方可出厂6.2造纸长网在平网机上整修完毕后提交检验。圆网应在检查台（或平网台）上成卷提交检验，每应由同一规格，同一目数，同一材料的网段组成。681
6.3检验项目应包括：
QB/T 2105—95
造纸网的长度及宽度并与工作票核对；造纸网的目数、纬密并与工作票核对；造纸网的外观质量、网面缺陷；d。造纸网的焊口质量；
e。造纸网的内外包装质量。
HiiKAoNniKAca
6.4产品出厂前制造厂的检查部门应填具合格证，注明等级、品名、规格、产品号、出厂包装号等并由检查人员签章，证明符合本标准的各项规定。6.5用户按本标准的各项规定及合同内规定的技术要求进行验收，如发现不符合本标准规定，在产品出厂六个月内提出，并由双方共同复验，如确属生产质量问题，由生产厂负贵处理。7标志、包装、运输、购存
7.1长网卷在三根木棒或金属管（或强度相应的其他管材）上，网棒或管材两端必须空出不短于150mm，且三根长度必须一致，以便于套网操作。7.2木棒必须光滑平直，不许有突出的木节，木棒水分不超过15%。7.3金属管必须除锈、抛光后涂以防锈漆。7.4木棒或管材应用一层防水纸和一层光滑的包装纸紧紧卷缠起来。7.5网子必须卷紧、卷齐，网边里外重合，其突出部分不超过5mm。7.6长网的三根木棒或金属管应用三角板或销木牢固固定好。7.7长网的卷网主棒之间，必须垫人木码固定主棒。7.8网子的接头必须卷在最外的1～2层内，并在接头旁标明网子运行方向的标志。7.9卷好的网子外面先包一层牛皮纸，再用防潮纸包严封紧（也可以装入塑料袋内），并把合格证放在第一层包装纸内。
7.10造纸网的包装箱必须与网宽相适应，为了防止网在箱内窜动，在网与网箱之间应垫衬软质衬垫或填充物。
7.11网箱箱板必须拼合严紧，不能有裂缝，箱盖要用铁腰（或U形卡子）固定。7.12在网箱两侧应有“小心轻放”“请勿倒置”“谨防潮湿”、“起吊位置”等字样或标志。7.13铜网为贵重器材，在搬运中必须轻抬轻放，严禁抛掷或翻滚，不准倒置或立放。7.14运输时要使用有篷而清洁的运输工具。7.15铜网应妥善保管在贵重器材仓库内，箱底必须垫起，离地面30cm。室内相对湿度不应超过70%，防止受潮及腐蚀性气体的侵袭。682
附加说明：
网孔数/cm
34/102
40/120
QB/T 2105--95
附录A
网号对照表
（参考件）
本标准由中国轻工总会食品造纸部提出。本标雄由全国造纸标准化中心归口。本标准由佳本斯纸业集团公司负责起草。自本标准实施之日起，原ZBY91002一87《造纸铜网三织网》废止。网孔数/in
55/165
60/180
65/195
70/210
75/225
80/240
85/255
100/300
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
