【JT交通运输标准】 夜间条件下逆反射体色度性能测试方法

ICS93.080.01
备案号：

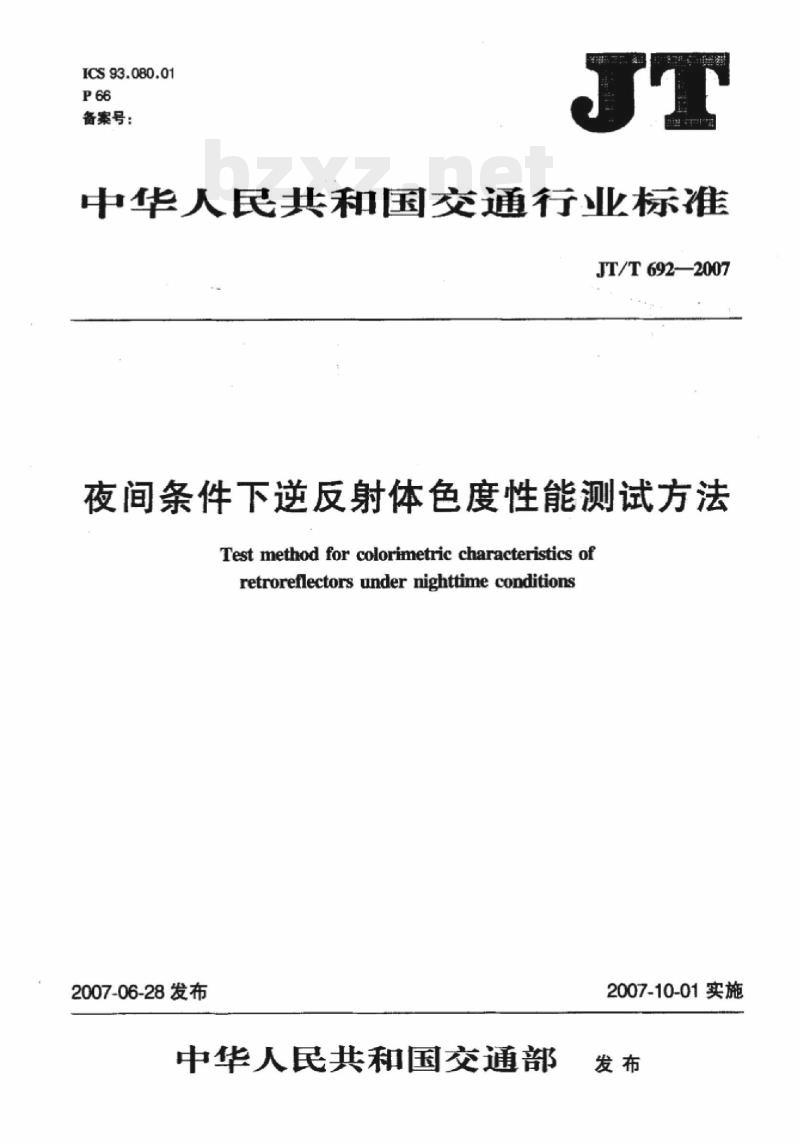

中华人民共和国交通行业标准
JT/T 692—2007
夜间条件下逆反射体色度性能测试方法Test method for colorimetric characteristics ofretroreflectors under nighttime conditions2007-06-28发布
中华人民共和国交通部
2007-10-01实施

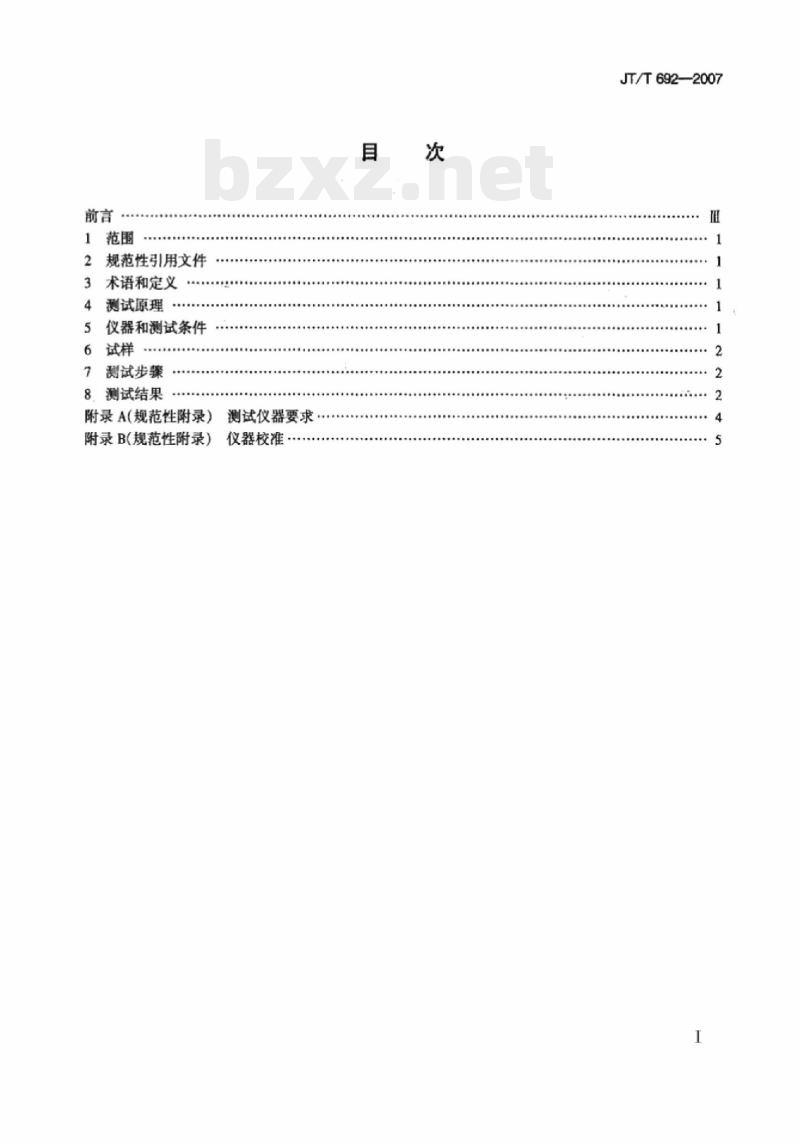

规范性引用文件
术语和定义
测试原理
仪器和测试条件
测试步骤
测试结果
附录A(规范性附录）
附录B(规范性附录）
测试仪器要求
仪器校准·.
JT/T692—2007
JT/T692--2007
本标准对应于ASTME811—2001《夜间条件下逆反射色度性能测试方法》，与ASTM.E811-2001的-致性程度为非等效。
本标准的附录A和附录B为规范性附录。本标准由全国交通工程设施（公路)标准化技术委员会(SAC/TC223)提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：3M中国有限公司、北京中交华安科技有限公司。本标准主要起草人：苏文英、王玮、朱钢华、刘勇。亚
iiKAoNiKAca

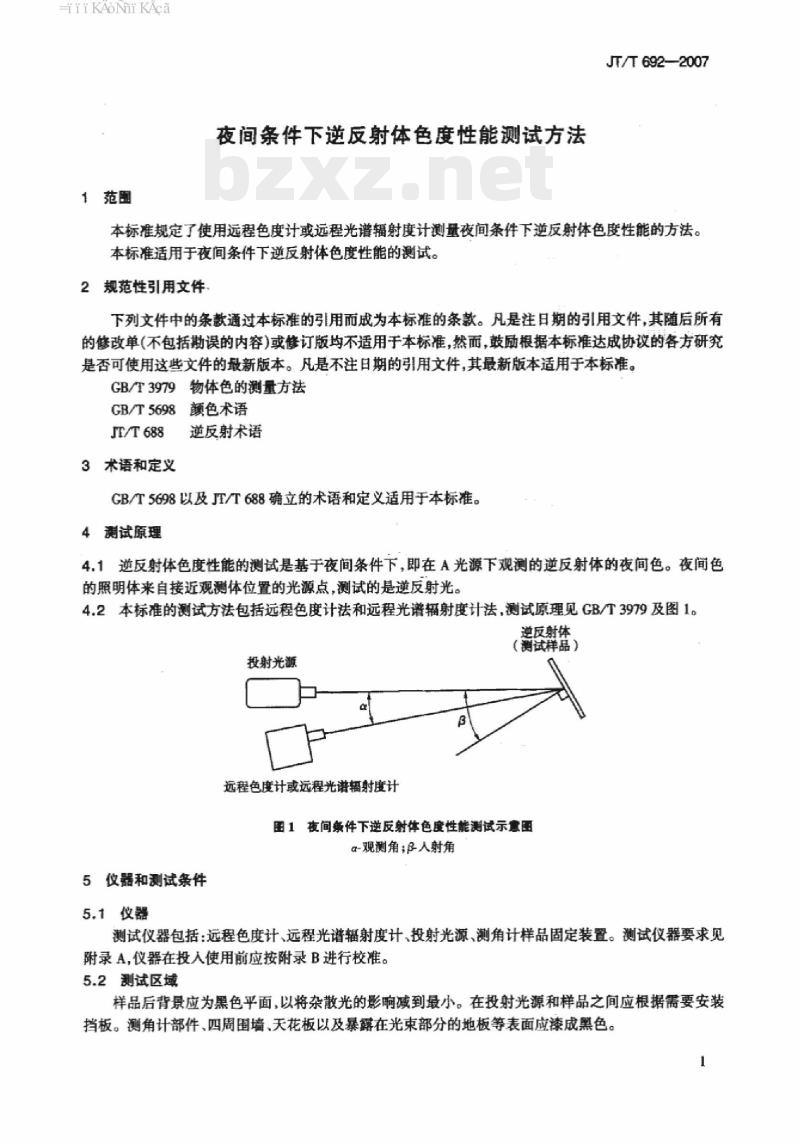

1范围
夜间条件下逆反射体色度性能测试方法JT/T692-2007
本标准规定了使用远程色度计或远程光谱辐射度计测量夜间条件下逆反射体色度性能的方法。本标准适用于夜间条件下逆反射体色度性能的测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。物体色的测量方法
GB/T3979
GB/T5698
JE/T688
3术语和定义
颜色术语
逆反射术语
GB/T5698以及JT/T688确立的术语和定义适用于本标准。4测试原理
4.1逆反射体色度性能的测试是基于夜间条件下，即在A光源下观测的逆反射体的夜间色。夜间色的照明体来自接近观测体位置的光源点，测试的是逆反射光。4.2本标准的测试方法包括远程色度计法和远程光谱辐射度计法，测试原理见GB/T3979及图1遵反射体
（减试样品）
投射光源
远程色度计或远程光谱辐射度计图1夜间条件下逆反射体色度性能测试示意图α-观测角：β人射角
5仪器和测试条件
5.1仪器
测试仪器包括：远程色度计、远程光谐辐射度计、投射光源、测角计样品固定装置。测试仪器要求见附录A，仪器在投人使用前应按附录B进行校准。5.2测试区域
样品后背景应为黑色平面，以将杂散光的影响减到最小。在投射光源和样品之间应根据需要安装挡板。测角计部件、四周围墙、天花板以及暴露在光束部分的地板等表面应漆成黑色。1
iiKAoNiKAca
JT/T692—2007
5.3标准样板
标准样板为白色没反射面板（BaSO4板），不改变样品位置逆反射光的色温，见附录B中图2。6试样
6.1试样是通过抽样过程选择的样品，不包括抽样。6.2试样应为一完整的逆反射体。6.3反光膜所需试样的最小面积为（0.1±0.05)m。可采用真空或其他方法使反光膜保持平整，也可将其贴在一块平整的铝板上制成试样。6.4试样测试前应按要求放置在测角计样品固定装置上。注：放置试样时还应考虑试样的基准标记和转动角e要求。7测试步骤
7.1远程色度计法
7.1.1调整仪器，得到测试所需的照明观测条件。注：远程色度计的分度范围应满足使用要求。7.1.2将远程色度计聚焦在测试表面，使远程色度计的视场光孔充满光线，通过依次调整光接收器前的三刺激值滤光器的位置，读取X红、X蓝、Y和Z值。7.2远程光谱辑射度计法
7.2.1调整仪器，得到测试所需的照明观测条件。7.2.2将光谱辐射度计放置在样品位置，确保整个光源出瞳包含在光谱辐射度计的视场内。从波长380mm~740mm，每间隔10mm读取m2（入）值。7.2.3将光谱辐射度计移回光接收器的位置，从波长380mm~740mm，每间隔10mm读取试样的逆反射值m(a)。
7.2.4也可通过测试如附录B中图2所示的BaSO4板反射的辐射度值，获得一组m2(a）读数。注：在测量m2(入)的整个过程中，光谐辐射度计的位置应保持不变；测量㎡(^)时，其会聚光学应保持不变。8测试结果
8.1计算
8.1.1远程色度计法
远程色度计法的测试结果进行如下计算：a）通过下式修正测试数据，得到试样颜色的三刺激值：X测试=（X红+X盒）CFx
Y谢试=Y·CFy
Z域=Z·CFz
带有颜色滤光器的远程色度计的三刺激值；式中：X红、X蓝、Y、Z-
CFx、CF、CFz修正因子，见附录B。b）用下式计算试样颜色的色品坐标，y：X测试
α=X测试 + Y测试+Z测试
Y测试
=X测试 +Y测试+Z测试
8.1.2远程光谱辐射度计法
远程光谱辐射度计法的测试结果进行如下计算：2
iiKAoNiKAca
三刺激值X、Y、Z通过如下公式计算：X=
式中：
规化系数，表三
试样的读数：
m()/m2()js()x()4a
m(a)/m2(a)]s(a)y(a)z
[mi(a)/m2(a)]sa(a)z(a)Aa
SA(a)(A)AN
人射光的辐射度读数或从BaSO4板反射的读数；标准A光源（照明体）的相对光谱功率分布：（a),(A),（a)—CIE标准观察体的色度函数；—波长间隔。
色品坐标%、由下式给出：
X=X/(X+Y+Z)
y=Y/(X+Y+Z)
8.2结果处理bzxZ.net
8.2.1一个大的逆反射体，可通过对各小部分测试后求和，取其平均值为测试结果。JT/T692-2007
8.2.2测试反光膜时，可直接测试面积符合要求的试样，或取面积总和为（0.1±0.05)m2的试样，取其平均值为测试结果。
Hii KAoNi KAca
JT/T692-2007
A.1远程色度计
附录A
（规范性附录）
测试仪器要求
A.1.1CIE1931三刺激值滤光器，由以下部分组成：a）表示长波部分函数x()的红色红滤光器。b）表示短波部分函数y(>）的蓝色y蓝滤光器。c）表示r（入）函数的光谱发光效率函数滤光器。d)表示(>)函数的z滤光器。
A.1.2线性：测量范围内读数的线性在1.0%内。A.1.3滤光器附件：如使用滤光器修正因子，远程色度计应装配滤光器固定装置附件，以防止光线在滤光器和远程色度计之间相互反射。A.1.4消除杂散光：当远程色度计中使用视场光阑时，杂散光可减少到可以忽略的程度。对于光度类仪器，消除杂散光极为重要。
A.2远程光谱辐射度计
A.2.1色散元件：一种将人射辐射光通量分成窄波段波长的装置。该装置由一单色仪或一组窄波段干涉滤光器组成。在测量、值时，杂散光应足够小，允许准确度为±0.005。波长的再现性应达到或超过1nme
A.2.2光接收器稳定性和线性：光接收器应稳定，线性在测量范围内的±1%。A.2.3输出：光谱辐射度计应能提供图形的或者数字的信息，从而计算出色品坐标。A.2.4会聚光学：通过限制接收锥角或使用远程色度计的光学方法收集光线辐射量。A.2.5滤光器：用于光谐辐射度计的校准滤光器，其相对光谱透射曲线的形状与测试样品的光谱反射比相似。形状相似可使样品的光谱反射比与滤光器的光谱透射比之比近似为常数。A.3投射光源
A.3.1光源应为带有反射体和透镜的钨丝灯泡，为试样提供光谱功率分布符合CIE标准A光源（相关色温为2856K的钨丝灯）的垂直照明。在测试距离内，逆反射体样品上的垂直照度应均匀，且不超过平均垂直照度的5%。
A.3.2投射光源应装有一可变光阐，或一可选择的固定孔径。在测试期间，光线的强度应可调节，变化不应大于1%。
A.4测角计样品固定装置和其他支撑物光源、远程色度计和样品应有适当的支撑物，以便按所需几何条件对样品进行校准和测试。4
iiKAoNiKAca
B.1远程色度计
附录B
(规范性附录）
仪器校准
远程色度计投入使用前应进行如下校准（见图2)：在样品位置放置一块白色标准样板（BaSO板）。远程色度计应安装视场孔径，测量色度时案焦在白色面板上。b)
JT/T692—2007
使用不同滤光器来得到远程色度计的读数。先得到Y\读数(通常为100)，通过下式得到x\红、c
x蓝和2：
x红=1.0445y
x蓝=0.0538Y\
2=0.3555Y
d）插人一个参考滤光器，作为光谱光度计的标准颜色，把X考、Y考、Z参考赋值到滤光器附件中。
依次使用光接收器前的滤光器，读出红、蓝、Y\和Z的值。e)
投射光源
远程色度计或
远程光谐辐射度计
校准滤光器
远程色度计或
远程光谐辐射度计
投射光源
校准滤光器
7/Baso,板
图2远程色度计或远程光谱辐射度计的两种校准方法f）按如下公式计算修正因子CFx，CF和CFz的值：CFx=X参考/(X\红+X\蓝）
CFy=Y参考/Y\
CFz=Z参考/Z\
式中：CFx.CFy、CFz
修正因子：
X多考、Y考、Z多考
X红、X蓝丫和Z”
参考滤光器的X，Y、Z值。该值由照明体A的光谱光度计和CIE1931标准观察者确定；
带有各种滤光器的A光源的远程色度计的X红、X蓝，Y和Z读数。注：颜色修正因子可使远程色度计读数和CIE1931标准观察者的光谱色三刺激值保持一致。B.2光谱辐射度计
B.2.1光谱辐射度计应是线性的，应校准其波长分度。B.2.2校准远程光谱辐射度计波长精度和分度线性的方法是：使用BaSO4标准板将光源调为水平，插5
-iiiKAoNiAca
JT/T6922007
人带有已知色品的滤光器的光学系统中，通过透射比测量标准滤光器的色度。B.3投射光源
投射光源的相关色温应校准到2856K。校准可送至有资质的单位进行，也可通过测量照明光源的光谱功率分布来获得。
B.4测角计
B.4.1测角计在人射角为0°位置时，校准试样的垂直和水平平面。相对该位置进行所有测量，对测角计或投射光源的移动进行核查。测量要求的极限角为75°至接近90°时，测角计在人射角90°位置时的校准准确度最高。
B.4.2校准时在试样位置放置一块边长300mm的正方形平面镜。镜面中心处的300mm的十字形可用照相用黑色底片制作。将一张中心有孔的边长600mm的正方形白纸放置在投射光源出瞳处，通过观测白纸，调整测角计，使十字形的影像能直接反射到投射光源的出瞳。测角计的水平位置即为试样的0°入射角。
