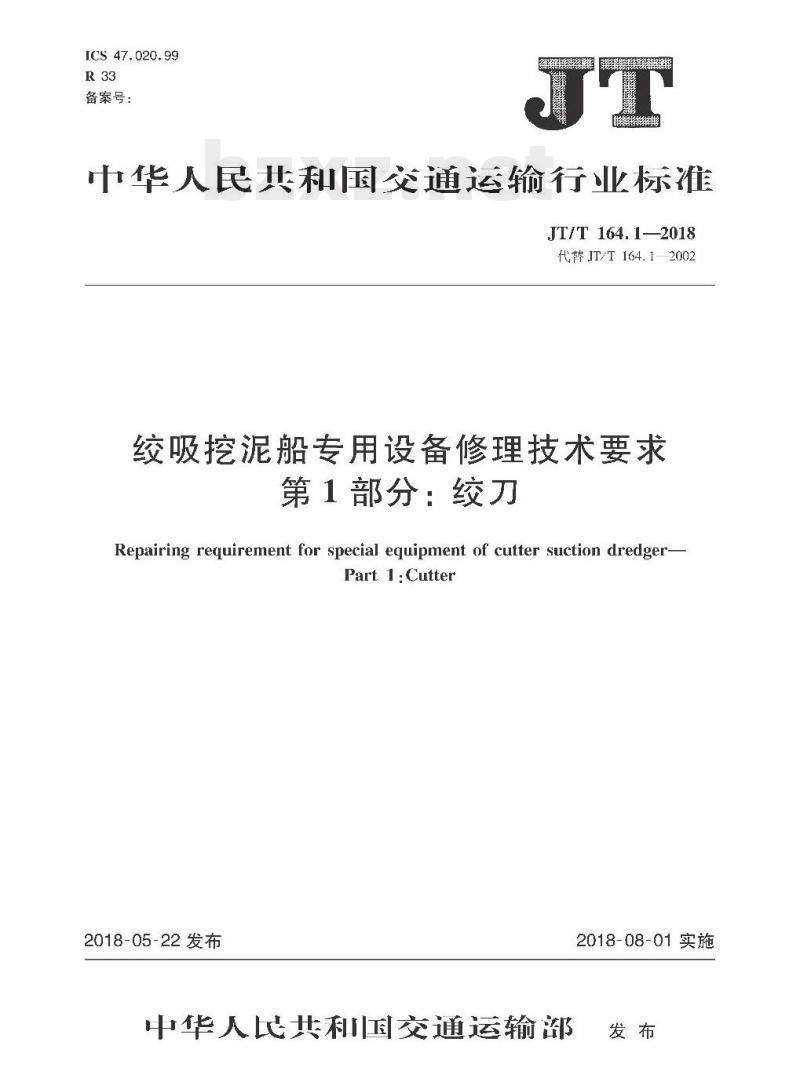

【JT交通运输标准】 绞吸挖泥船专用设备修理技术要求第1部分:绞刀

ICS 47.020.99
备案号：
中华人民共和国交通运输行业标准JT/T164.1—2018
代替JT/T164.12002
绞吸挖泥船专用设备修理技术要求第1部分：绞刀
Repairing requirement for special equipment of cutter suction dredger-Part 1:Cutter
2018-05-22发布
中华人民共和国交通运输部
2018-08-01实施
规范性引用文件
保养．……
维修报告
JT/T164.1—2018

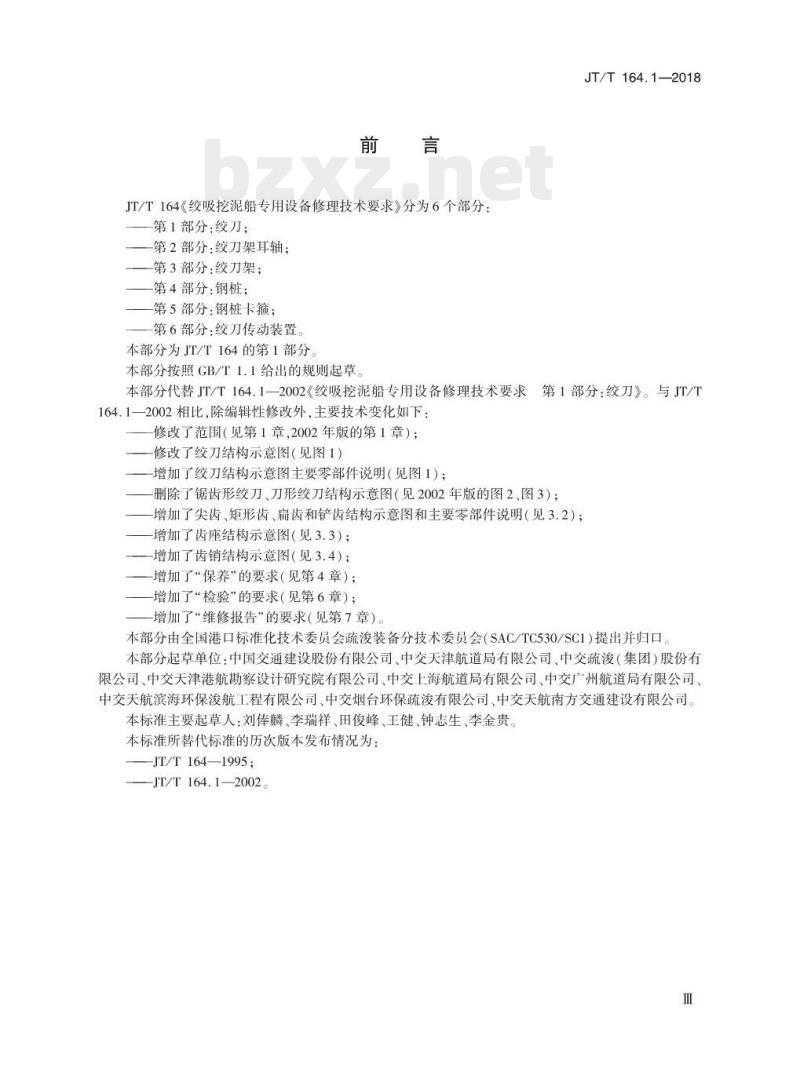

JT/T164《绞吸挖泥船专用设备修理技术要求》分为6个部分：第1部分：绞刀；
第2部分：绞刀架耳轴；
—第3部分：绞刀架；
-第4部分：钢桩；
一第5部分：钢桩卡箍；
第6部分：绞刀传动装置。
本部分为JT/T164的第1部分
本部分按照GB/T1.1给出的规则起草JT/T164.1-2018
本部分代替JT/T164.1—2002《绞吸挖泥船专用设备修理技术要求第1部分：绞刀》。与JT/T
164.1—2002相比，除编辑性修改外，主要技术变化如下：修改了范围（见第1章，2002年版的第1章）；修改了绞刀结构示意图（见图1）一增加了绞刀结构示意图主要零部件说明（见图1)；-删除了锯齿形绞刀、刀形绞刀结构示意图（见2002年版的图2、图3）；-增加了尖齿、矩形齿、扁齿和铲齿结构示意图和主要零部件说明（见3.2）；增加了齿座结构示意图（见3.3）；增加了齿销结构示意图（见3.4）；—增加了“保养”的要求（见第4章）；增加了“检验”的要求（见第6章）；增加了“维修报告的要求（见第7章）。本部分由全国港口标准化技术委员会疏浚装备分技术委员会（SAC/TC530/SC1）提出并归口。本部分起草单位：中国交通建设股份有限公司、中交天津航道局有限公司、中交疏浚（集团）股份有限公司、中交天津港航勘察设计研究院有限公司、中交上海航道局有限公司、中交广州航道局有限公司、中交天航滨海环保浚航工程有限公司、中交烟台环保疏浚有限公司、中交天航南方交通建设有限公司。本标准主要起草人：刘俸麟、李瑞祥、田俊峰、王健、钟志生、李金贵。本标准所替代标准的历次版本发布情况为：JT/T164-—1995；
—JT/T164.1—2002
1范围
绞吸挖泥船专用设备修理技术要求第1部分：绞刀
本标准规定了绞吸挖泥船绞刀的结构、保养、维修、检验和维修报告要求。本标准适用于绞吸挖泥船绞刀的修理2规范性引用文件
JT/T164.1—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T11345焊缝无损检测超声检测技术、检测等级和评定JB/T5000.7重型机械通用技术条件第7部分：铸钢件补焊3结构
3.1绞刀

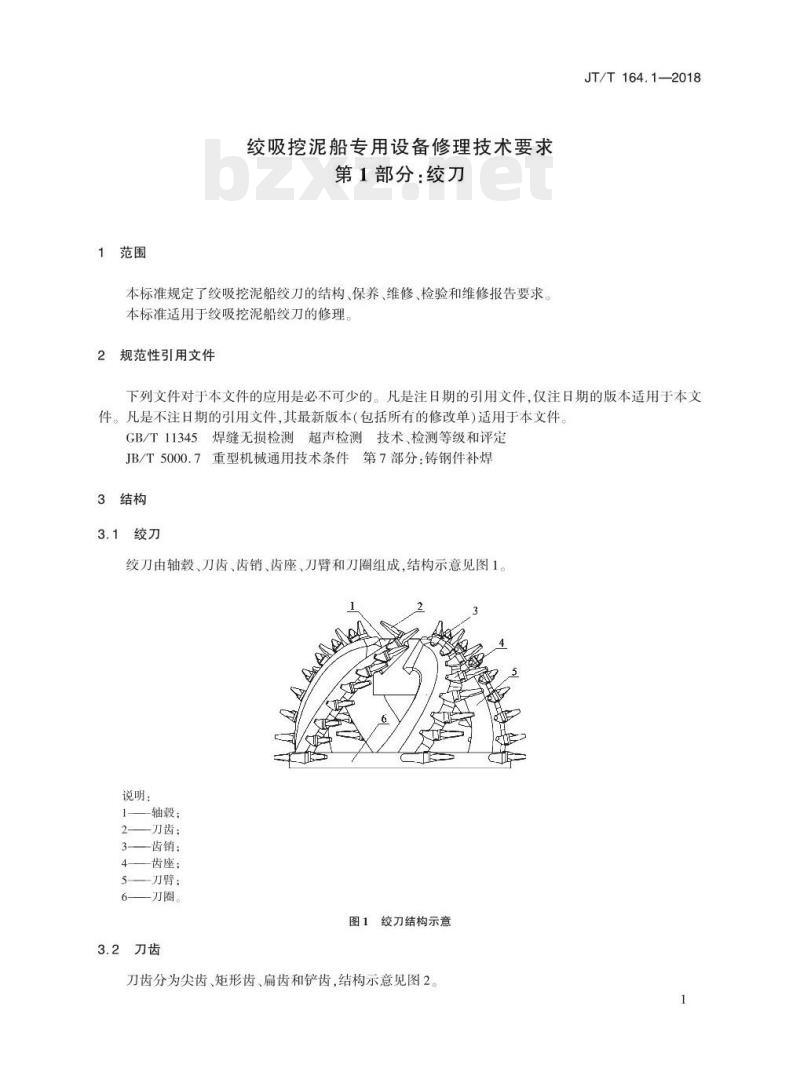

绞刀由轴毂、刀齿、齿销、齿座、刀臂和刀圈组成，结构示意见图1说明：
轴毂：
一刀齿：
3——齿销：
一齿座：
5—刀臂：
刀圈。
图1绞刀结构示意
3.2刀齿

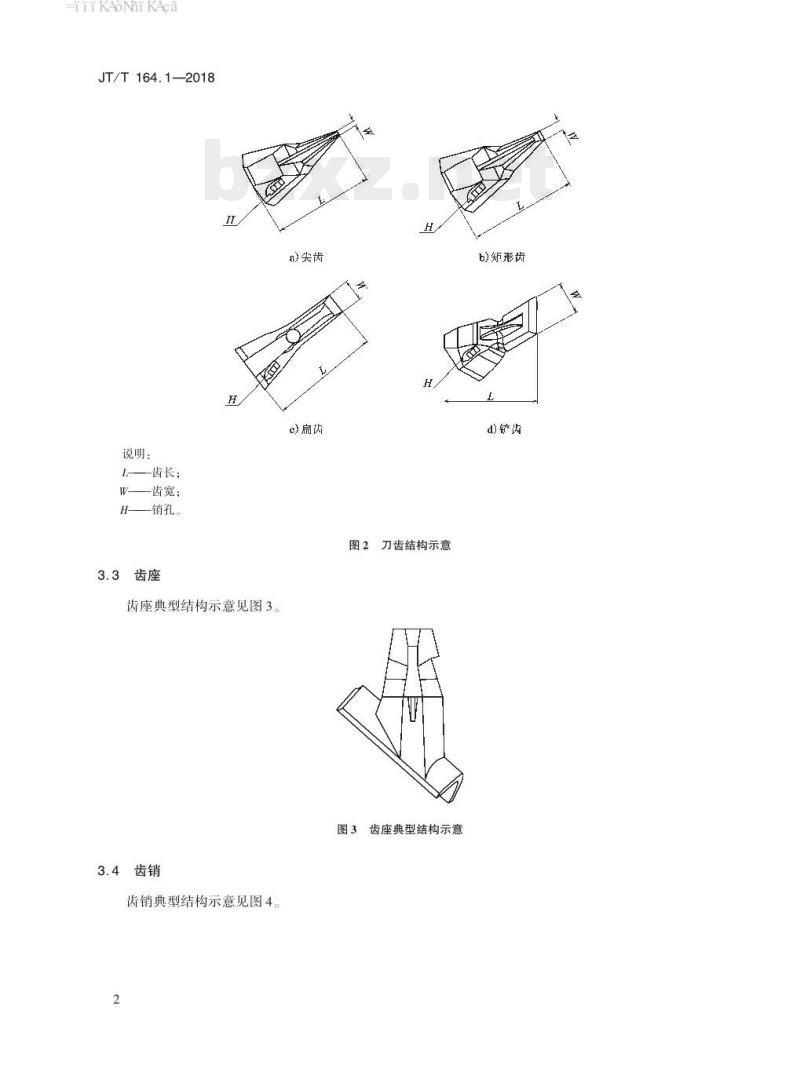

刀齿分为尖齿、矩形齿、扁齿和铲齿，结构示意见图2。1
-TTTKAOMTKAca
JT/T-164.1—2018
说明：
L—齿长：
—齿宽；
H——销孔。
3.3齿座
齿座典型结构示意见图3
3.4齿销
齿销典型结构示意见图4。
a)尖齿
c)扁齿
图2刀齿结构示意
图3齿座典型结构示意
b)矩形齿
d)铲齿
-TTTKAOMIKAca
4保养
图4齿销典型结构示意
检查绞刀，出现下列情况时应进行保养：刀臂、刀圈和轴毂焊缝裂纹；
齿座磨损及焊缝裂纹；
刀齿断裂、弯曲或磨损；
刀齿及齿销脱落；
尖齿磨损量为原长度的25%；
铲齿、扁齿、矩形齿等刀齿磨损量为原长度的30%。保养
绞刀的保养按表1进行。
保养项目
5维修
5.1检查
绞刀的保养要求
用电弧气刨在裂纹处开槽、清理后补焊；JT/T164.1—2018
焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合JB/T5000.7的规定
焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合JB/T5000.7的规定；
修复至原尺寸
按原规格型号换齿，刀齿、齿销和齿座配合无松动检查绞刀，出现下列情况时应进行维修：刀臂厚度磨损量超过原值的30%；a
刀圈径向厚度和高度的磨损量超过原值的25%；b)
-TTTKAOMTKAca
JT/T-164.1—2018
刀臂、刀圈和轴毂出现裂纹或焊缝开裂；齿座与刀齿接合面磨损；
齿座断裂、变形、严重磨损。
5.2修理
绞刀的修理按表2进行。
绞刀的修理
维修项目
5.1a),5.1b)
6检验
磨损量小于10mm
时，堆焊
磨损量大于10mm
时，敷板
堆焊或换新
焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合a)
JB/T5000.7的规定；
修复至原尺寸
敷板长度方向应与绞刀旋转方向一致；敷板材料耐磨性能应不低于母材：焊接质量应符合JB/T5000.7的规定：修复至原尺寸
用电弧气刨在裂纹处开槽、清理后补焊；焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合JB/T5000.7的规定
焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合JB/T5000.7的规定；
修复至原尺寸：
严重磨损的按原规格型号换新齿座，并采用检测样板定位按原规格型号更换齿座，并采用检测样板定位：焊缝无气孔、夹渣、裂纹和层间剥离现象，焊接质量应符合JB/T5000.7的规定
目测绞刀及齿座焊接区域，应平整光顺，无气孔、夹渣和裂纹等现象6.1
采用超声波对刀臂、轴毂和刀圈的焊缝进行检测，焊接质量应符合GB/T11345的Ⅱ级要求。6.2
6.3目测刀齿及齿销安装到位，用手锤敲击刀齿，应紧固无松动。6.4采用二级精度钢卷尺对维修后的相关部件尺寸进行测量，结果与图纸要求一致。6.5采用检测样板对绞刀修理后的齿位进行检测结果与检测样板一致7Www.bzxZ.net
维修报告
绞刀维修后应提交维修报告，内容包括：维修及检测记录；
无损检测报告。
