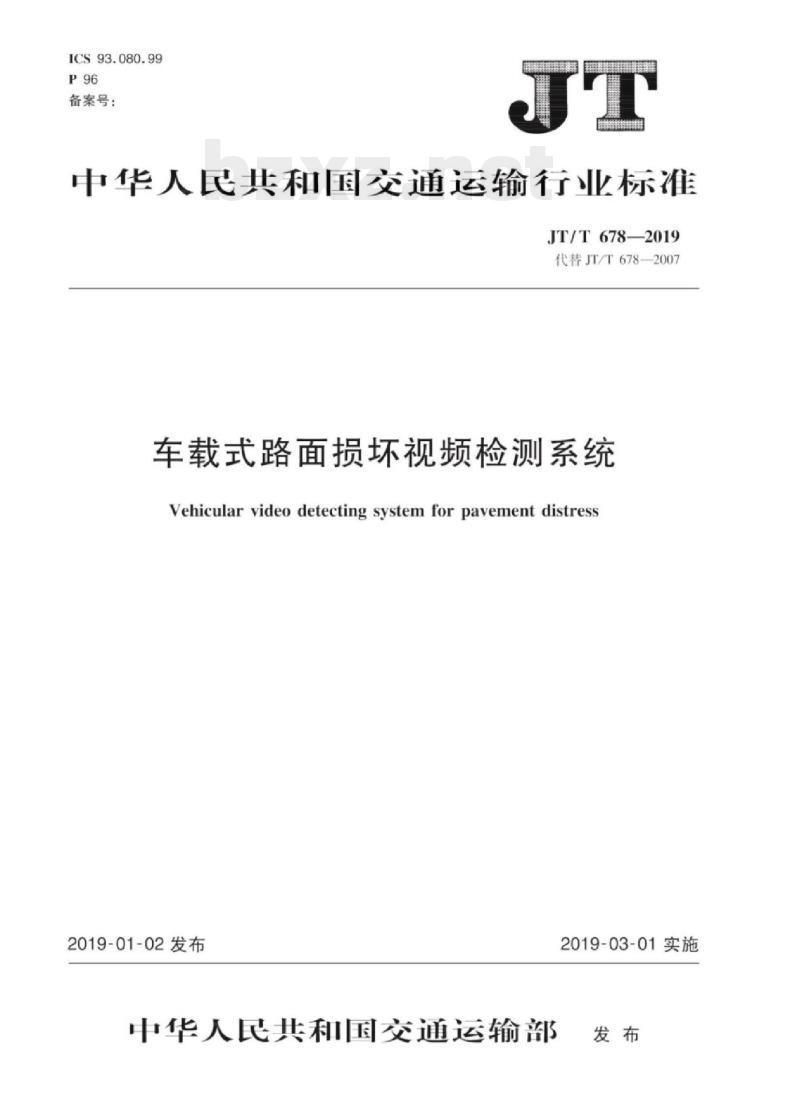

【JT交通运输标准】 车载式路面损坏视频检测系统

ICS93.080.99
备案号：
中华人民共和国交通运输行业标准JT/T678—2019
代替JT/T6782007
车载式路面损坏视频检测系统
Vehicular video detecting system for pavement distress2019-01-02发布
中华人民共和国交通运输部
2019-03-01实施

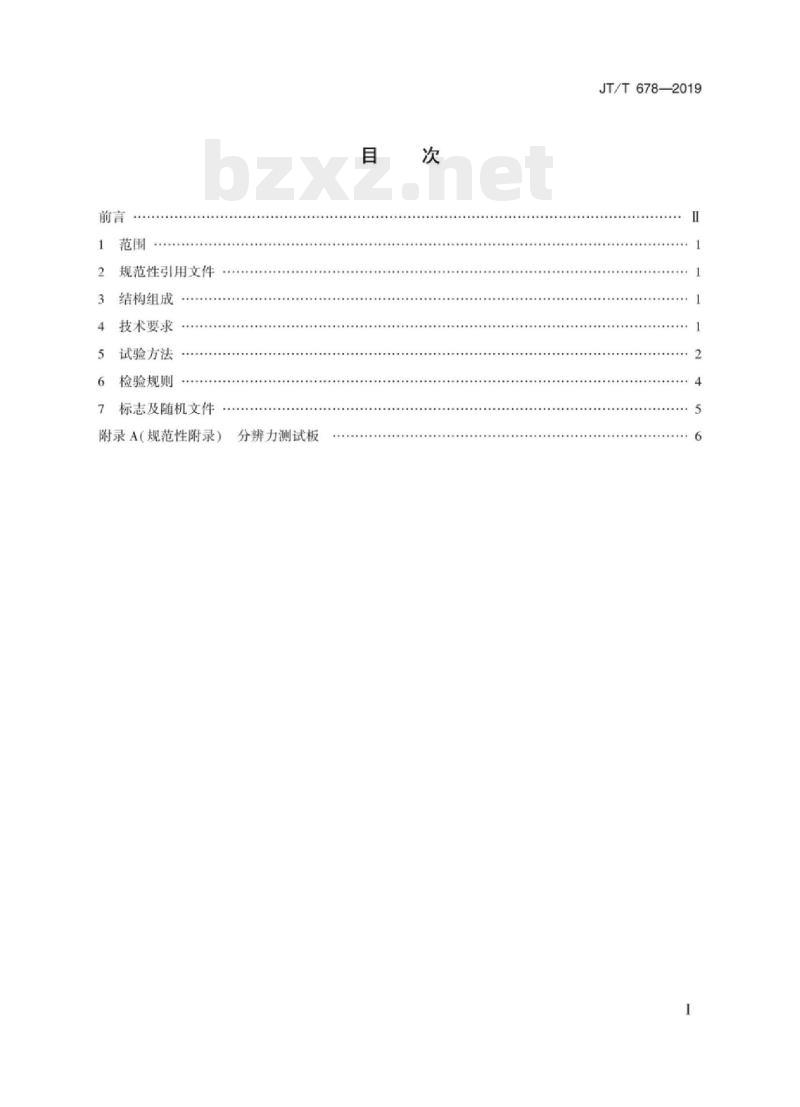

规范性引用文件
结构组成
技术要求
试验方法
检验规则
标志及随机文件
附录A（规范性附录）
分辨力测试板
JT/T678—2019
JT/T678—2019

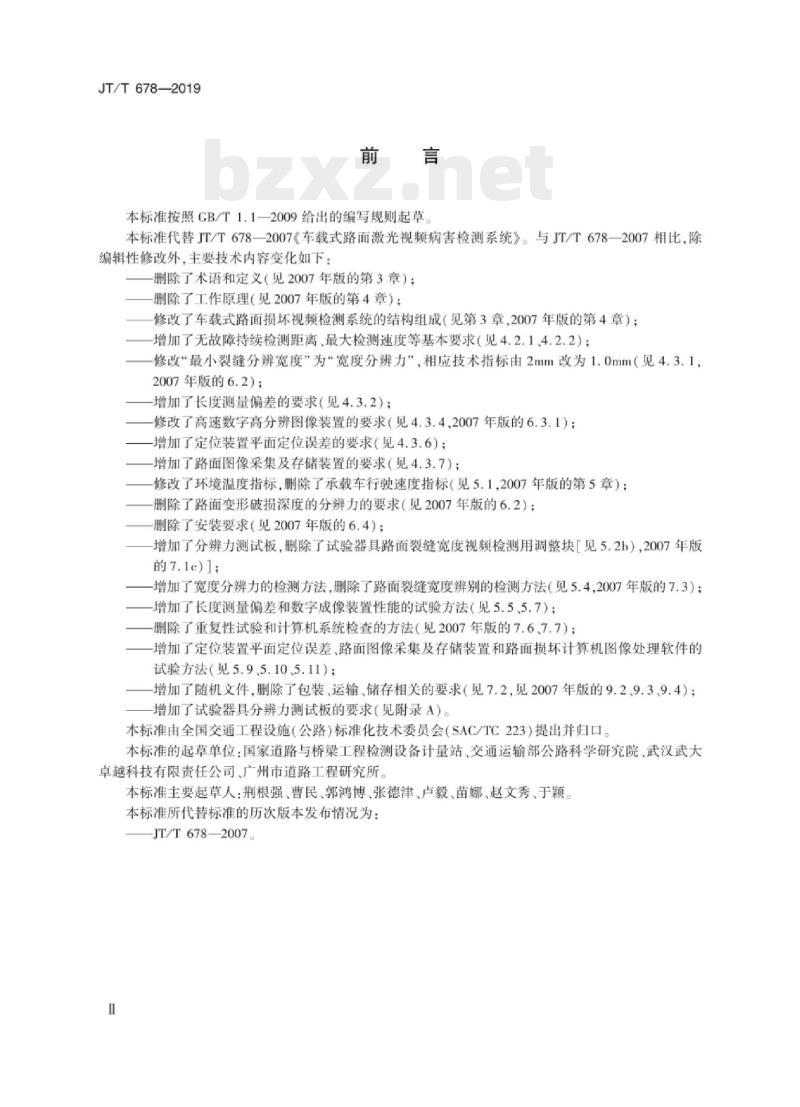

本标准按照GB/T1.1—2009给出的编写规则起草本标准代替JT/T678—2007《车载式路面激光视频病害检测系统》。与JT/T678—2007相比，除编辑性修改外，主要技术内容变化如下：-删除了术语和定义（见2007年版的第3章）；删除了工作原理（见2007年版的第4章）；修改了车载式路面损坏视频检测系统的结构组成（见第3章，2007年版的第4章）；增加了无故障持续检测距离、最大检测速度等基本要求（见4.2.1、4.2.2）；修改\最小裂缝分辨宽度”为“宽度分辨力”，相应技术指标由2mm改为1.0mm（见4.3.1，2007年版的6.2）；
增加了长度测量偏差的要求（见4.3.2）；修改了高速数字高分辨图像装置的要求（见4.3.4,2007年版的6.3.1）；-增加了定位装置平面定位误差的要求（见4.3.6）；增加了路面图像采集及存储装置的要求（见4.3.7)；修改了环境温度指标，删除了承载车行驶速度指标（见5.1.2007年版的第5章）；-删除了路面变形破损深度的分辨力的要求（见2007年版的6.2）；删除了安装要求（见2007年版的6.4）；增加了分辨力测试板，删除了试验器具路面裂缝宽度视频检测用调整块[见5.2b），2007年版的7.1c)]：
增加了宽度分辨力的检测方法，删除了路面裂缝宽度辨别的检测方法（见5.4，2007年版的7.3）；一增加了长度测量偏差和数字成像装置性能的试验方法（见5.5，5.7）；删除了重复性试验和计算机系统检查的方法（见2007年版的7.6、7.7）；增加了定位装置平面定位误差路面图像采集及存储装置和路面损坏计算机图像处理软件的试验方法（见5.9、5.10、5.11)；增加了随机文件，删除了包装、运输、储存相关的要求（见7.2，见2007年版的9.2、9.3、9.4）：-增加了试验器具分辨力测试板的要求（见附录A）。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准的起草单位：国家道路与桥梁工程检测设备计量站交通运输部公路科学研究院、武汉武大卓越科技有限责任公司、广州市道路工程研究所。本标准主要起草人：荆根强，曹民，郭鸿博张德津卢毅、苗娜，赵文秀，于颖本标准所代替标准的历次版本发布情况为：JT/T678-2007。
1范围
车载式路面损坏视频检测系统
JT/T678—2019
本标准规定了车载式路面损坏视频检测系统的结构组成，技术要求试验方法，检验规则，以及标志及随机文件等要求。
本标准适用于车载式路面损坏视频检测系统的生产，检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T9969.1
GB/T26764—2011
GB/T26769—2011
3结构组成
工业产品使用说明书总则
多功能路况快速检测设备
路面损坏视频检测方法

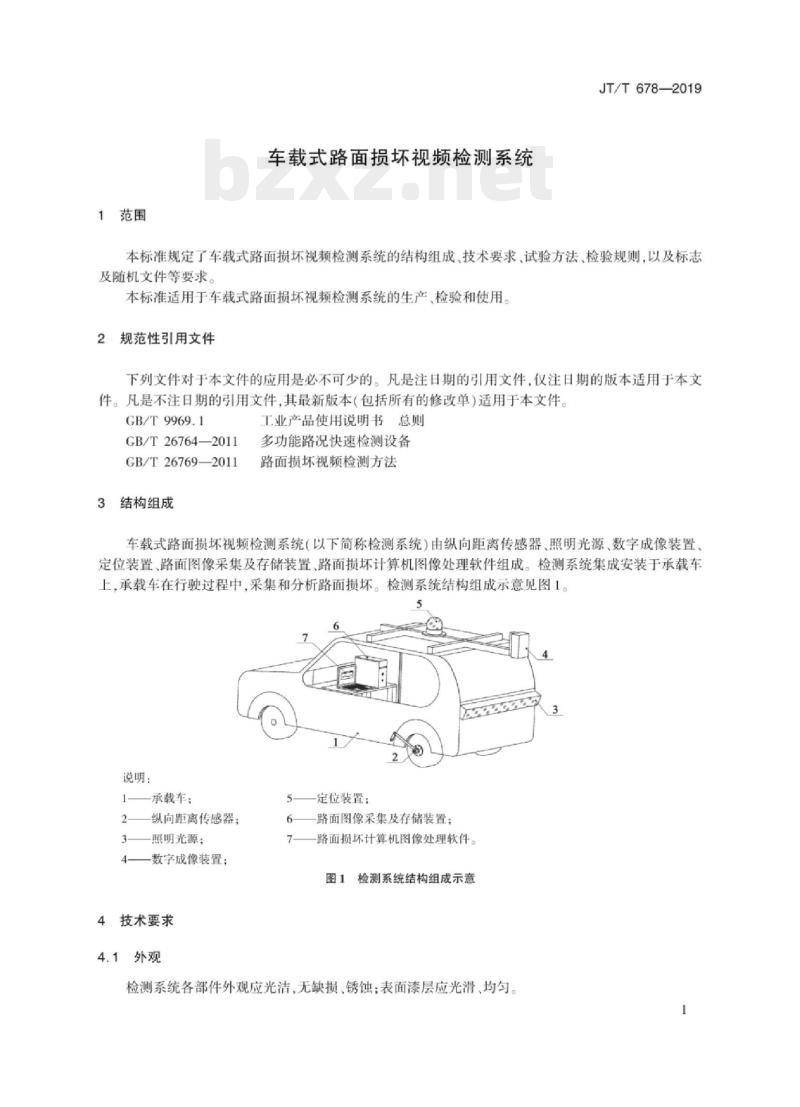

车载式路面损坏视频检测系统（以下简称检测系统）由纵向距离传感器、照明光源、数字成像装置、定位装置、路面图像采集及存储装置、路面损坏计算机图像处理软件组成。检测系统集成安装于承载车上，承载车在行驶过程中，采集和分析路面损坏。检测系统结构组成示意见图1
说明：
承载车：
纵向距离传感器：
照明光源；
4—数字成像装置：
4技术要求
4.1外观
定位装置：
路面图像采集及存储装置：
路面损坏计算机图像处理软件。图1Www.bzxZ.net
检测系统结构组成示意
检测系统各部件外观应光洁，无缺损、锈蚀：表面漆层应光滑、均匀。1
JT/T678—2019

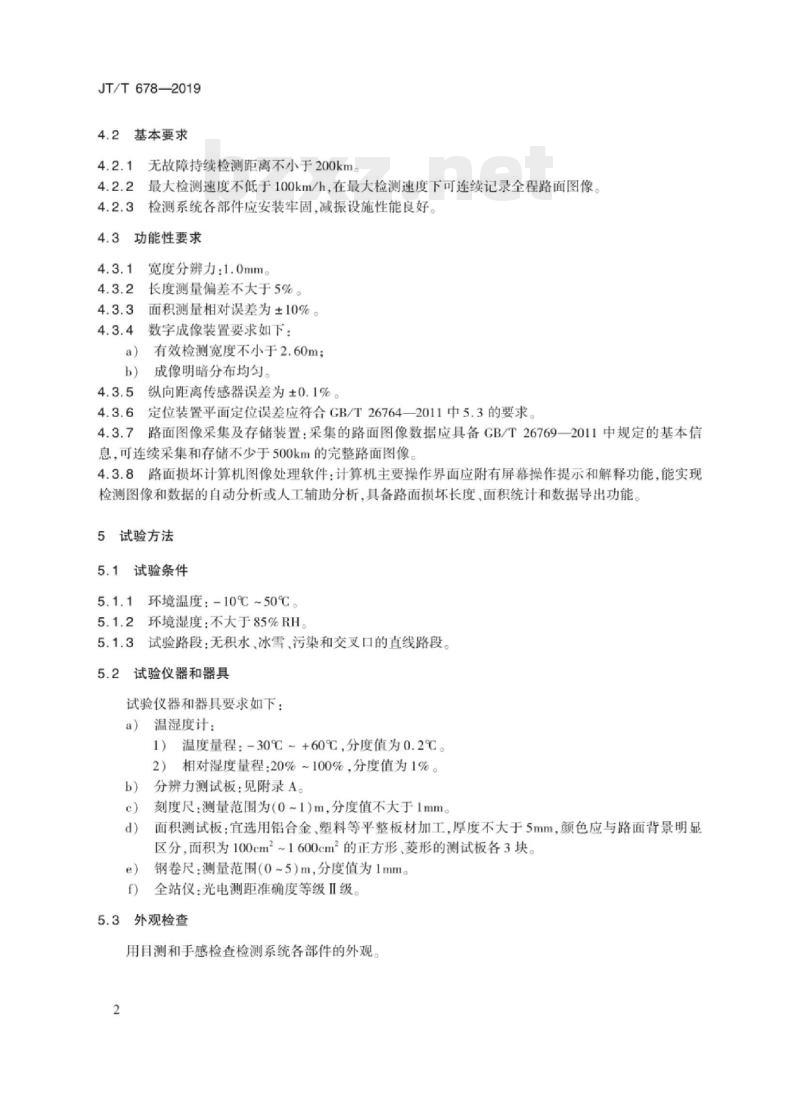

4.2基本要求
4.2.1无故障持续检测距离不小于200km。4.2.2最大检测速度不低于100km/h，在最大检测速度下可连续记录全程路面图像4.2.3检测系统各部件应安装牢固，减振设施性能良好。4.3功能性要求
宽度分辨力：1.0mm
长度测量偏差不大于5%。
面积测量相对误差为±10%。
数字成像装置要求如下：
有效检测宽度不小于2.60m；
成像明暗分布均匀。
纵向距离传感器误差为±0.1%。4.3.5
4.3.6定位装置平面定位误差应符合GB/T26764—2011中5.3的要求4.3.7路面图像采集及存储装置：采集的路面图像数据应具备GB/T26769—2011中规定的基本信息，可连续采集和存储不少于500km的完整路面图像4.3.8路面损坏计算机图像处理软件：计算机主要操作界面应附有屏幕操作提示和解释功能，能实现检测图像和数据的自动分析或人工辅助分析，具备路面损坏长度，面积统计和数据导出功能5试验方法
试验条件
5.1.1环境温度：-10℃~50℃。
5.1.2环境湿度：不大于85%RH
5.1.3试验路段：无积水、冰雪、污染和交叉口的直线路段5.2试验仪器和器具
试验仪器和器具要求如下：
温湿度计：
温度量程：-30℃～+60℃，分度值为0.2℃。1
相对湿度量程：20%~100%，分度值为1%。2）
分辨力测试板：见附录A。
刻度尺：测量范围为(0~1)m，分度值不大于1mm。面积测试板：宜选用铝合金，塑料等平整板材加工，厚度不天于5mm，颜色应与路面背景明显区分，面积为100cm2~1600cm2的正方形菱形的测试板各3块钢卷尺：测量范围(0~5）m，分度值为1mm。e）
全站仪：光电测距准确度等级Ⅱ级。f
5.3外观检查
用目测和手感检查检测系统各部件的外观。2
5.4宽度分辨力
试验步骤如下：
JT/T678—2019
a）将分辨力测试板放置于试验路段车道上靠近成像区域左侧边界、右侧边界和纵向轴线的3个典型位置，使分辨力测试板上条纹的方向与车道方向一致；b）承载车以不低于50km/h的速度行驶，同时检测系统采集各分辨力测试板图像；对于采用人工处理的检测系统，通过自测判读检测系统所采集的分辨力测试板图像，记录可准确分辩的条纹数；
对于采用自动处理的检测系统，通过检测系统软件对分辨力测试板图像进行识别，输出d）
分辨力测试板中不同宽度的条纹数，或通过目测对软件识别结果中正确识别的条纹进行计数；
记录可准确分辨和计数的条纹所对应的单一条纹宽度的最小值，即检测系统的宽度分e)
辨力：
使分辨力测试板的条纹方向与车道方向垂直，再次放置于a)中的3个位置，重复b）~e)的f
步骤；
分别测量并记录3个位置各方向的分辨力。g
5.5长度测量偏差
试验步骤如下：
a）将刻度尺放置于试验路段车道中心线上，使其方向与车道方向一致：b）承载车以不低于50km/h的速度行驶，同时检测系统采集刻度尺图像，并测量刻度尺长度；将刻度尺放置于试验路段车道中心线上，使其方向与车道方向垂直，重复b）的操作：d）按照式(1)计算长度测量偏差。-1
×100%
11, + t,1/2
式中：8—
长度测量偏差：
l,一—刻度尺与车道同向放置时，检测系统测得的刻度尺长度，单位为毫米（mm）；l—刻度尺与车道垂直放置时，检测系统测得的刻度尺长度，单位为毫米（mm）。5.6面积测量相对误差
试验步骤如下：
a）准备符合5.2d）要求的面积测试板，随机放置在50m长的试验车道的非行车位置处；b）承载车以50km/h的速度驶过试验路段，检测系统输出每块面积测试板的面积；重复上述b）的试验过程3次，每次试验前随机变动6块面积测试板的位置；c）
d）按照式（2）计算各面积测试板的面积测量示值相对误差：A.-A:0×100%
式中：4第块面积测试板的面积测量示值相对误差：A一—第i块面积测试板3次面积测量结果的平均值，单位为平方米（m\）；Ao第i块面积测试板的面积参考值，单位为平方米（m2）。(1)
JT/T678—2019
5.7数字成像装置性能
5.7.1有效检测宽度试验步骤如下：a）在试验路段上用钢卷尺沿路面横向量取4m宽度，每间隔0.1m做标记；承载车以不低于50km/h的车速行驶，同时检测系统采集路面图像：b)
筛选带上述标记的图像，从图像中读取有效检测宽度。c）
5.7.2成像均匀性试验步骤如下：在白天正常光照条件下，检测系统分别选择顺光、逆光、侧光3种成像方式采集路面图像：a
随机选取顺光、逆光、侧光采集的路面图像各3幅进行观测，统计存在亮度不均匀现象的图像b）
数量。
纵向距离传感器误差
试验步骤如下：
a）选择合适的平整直线路段，用全站仪量取500m距离，分别在始点、终点划上横线：启动检测系统，将承载车停放在试验路段的始点处，使纵向距离传感器的轴线位于始点横线b）
的正上方：
开启距离测量功能，承载车出发沿平行于车道线方向驶向终点，当纵向距离传感器的轴线移动至终点横线正上方时，停车：按式(3)计算纵向距离传感器误差：d
0×100%
式中：4.
纵向距离传感器误差：
d—检测系统测得的纵向距离，单位为米(m)；d。全站仪测得的距离，单位为米（m）。5.9定位装置平面定位误差
定位装置平面定位误差试验按GB/T26764—2011中6.6的规定进行。路面图像采集及存储装置
试验步骤如下：
打开路面图像采集软件，检查软件的信息设置功能：(3)
打开路面图像存储装置，检查其有效存储空间，根据每公里路面图像所占用的存储空间推算路面图像存储装置的存储能力。5.11
路面损坏计算机图像处理软件
打开计算机图像处理软件，检查其界面和程序运行情况。6检验规则
6.1检验分类
检测系统的检验分型式检验和出厂检验，检验项目见表1。4
检验项目
外观检查
宽度分辨力
长度测量偏差
面积测量相对误差
数字成像装置性能
纵向距离传感器误差
定位装置平面定位误差
路面图像采集及存储装置
路面损坏计算机图像处理软件
检验项目
技术要求
注：“+”表示必检项目，“_”表示免检项目。6.2型式检验
有下列情况之一时，应进行型式检验：a)
新产品定型或产品转产鉴定时：试验方法
型式检验
正式生产后，如重要结构、材料、工艺有较大变更，可能影响产品性能时；产品停产半年以上，重新恢复生产时；进口产品首台引进使用前；
国家质量技术监督部门或行业管理部门提出型式检验要求时。型式检验按表1要求的项目进行。出厂检验
每台（套）检测系统出厂前，均应按表1要求的项目进行出厂检验。6.4判定规则
JT/T678—2019
出厂检验
检测系统按表1要求的项目进行检验，每项均符合要求判定为合格，否则判定为不合格。标志及随机文件
在检测系统的明显位置应固定铭牌，铭牌上的字应清晰，并标识下列内容：a）产品名称；
规格型号；
产品编号；
制造日期；
生产企业名称、地址及商标。
随机文件
检测系统随机应附产品合格证、符合GB9969.1要求的使用说明书及配件的装箱清单5
JT/T678—2019
附录A
（规范性附录）
分辨力测试板
A.1分辨力测试板应采用低热胀系数材料作为基板。A.2基板应表面平整，且经处理不产生镜面反射，厚度不大于5mm。A.3在基板表面沿某一方向均匀的刻划宽度相等、相互平行的直条纹，且刻划的条纹宽度与条纹间隙的宽度相等，呈明暗相间分布。A.4分辨力测试板的条纹共分4组，每组中单一条纹宽度分别为（1.00±0.05）mm、（2.00±0.05）mm、（3.00±0.05）mm（4.00±0.05）mm，条纹长度不小于300mm，每组中条纹数量不少于5条，分辨力测试板边界宽度不小于10mm，且四周宽度一致。分辨力测试板如图A.1所示。单位为毫米
4.00±0.053.00±0.05
4.00±0.05
说明：
，分辨力测试板边界宽度：
3.00±0.05
—条纹长度。
2.00±0.05
图A.1分辨力测试板示意
51.00±0.05
2.00±0.05
1.00±0.05
A.5分辨力测试板应经计量技术机构校准，并符合上述要求后方可使用。6
