【JT交通运输标准】 公铁联运厢式半挂车标识

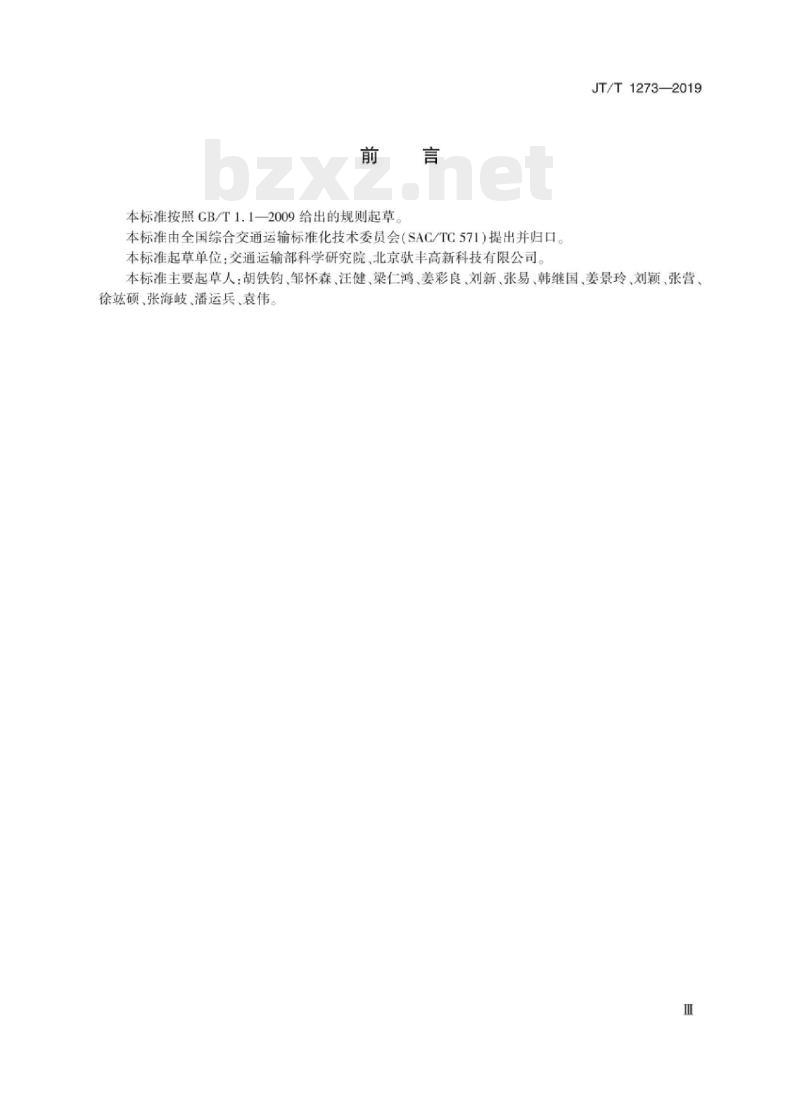

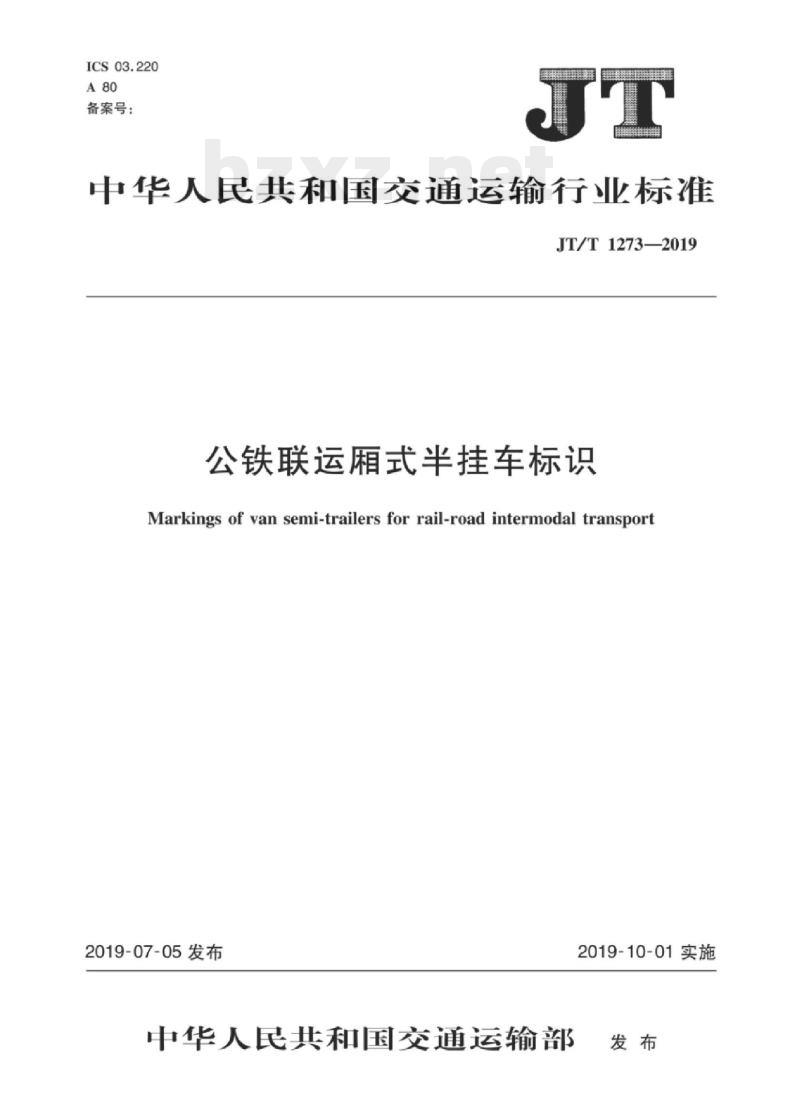

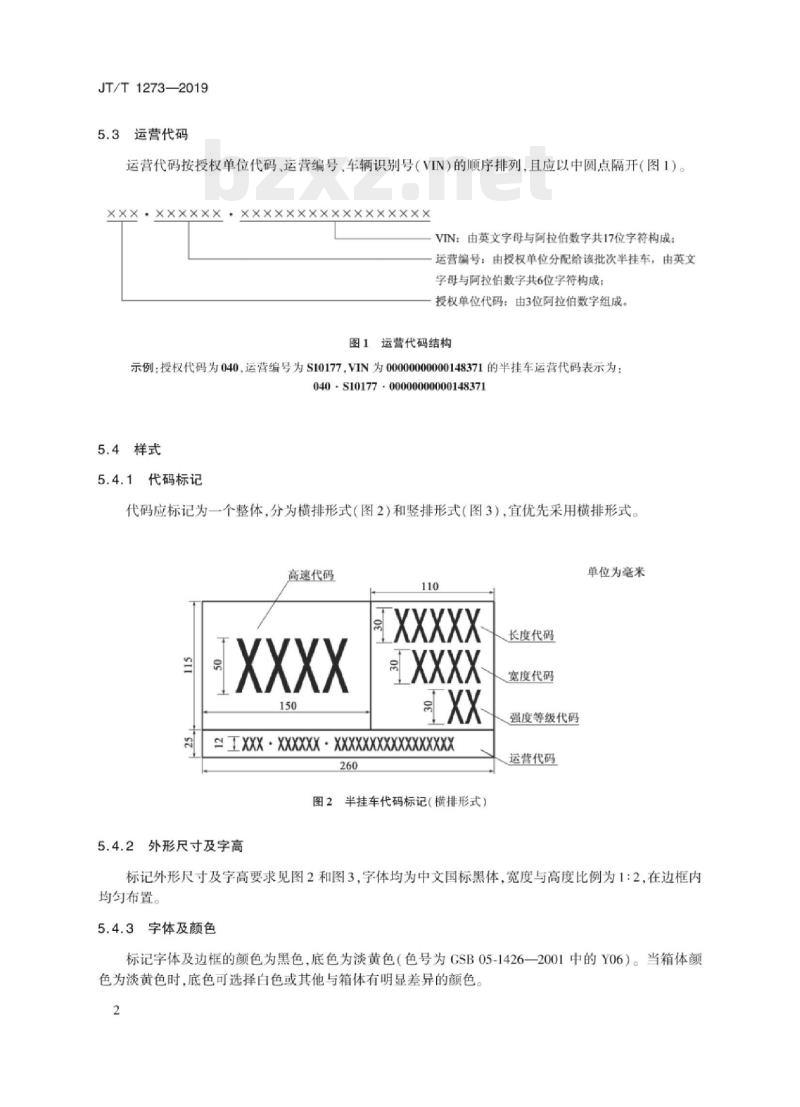

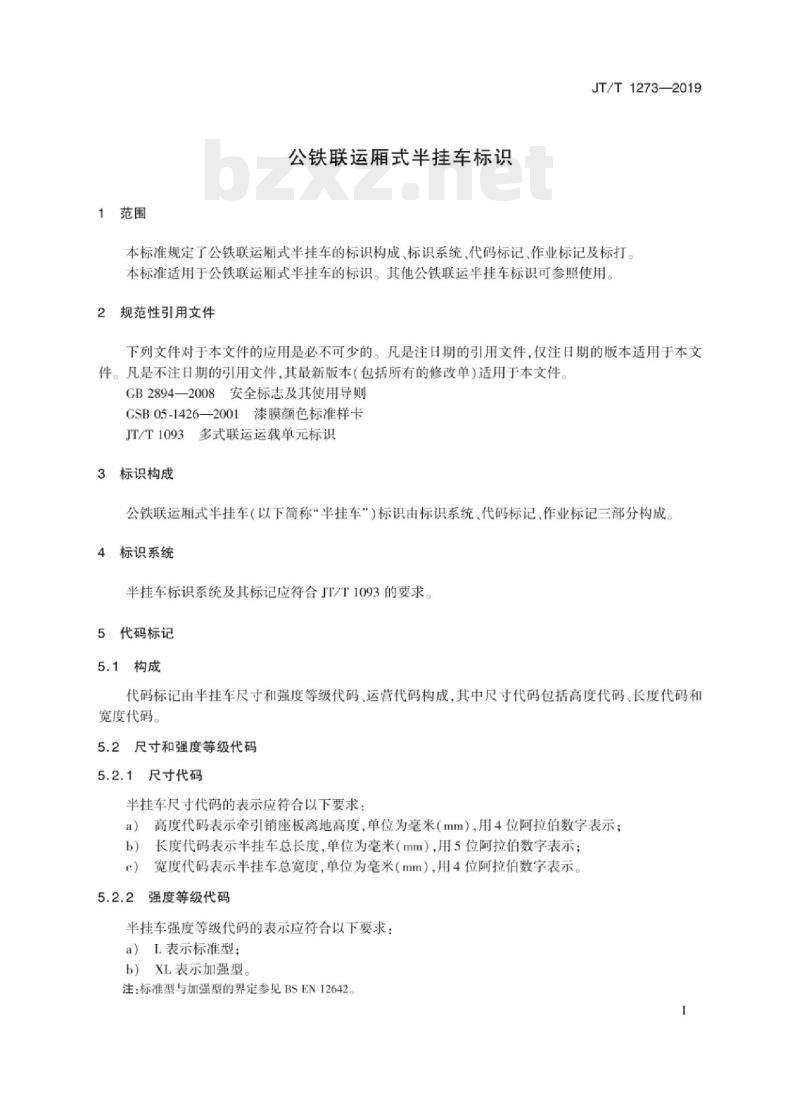

中华人民共和国交通运输行业标准 JT/T1273—2019 公铁联运式半挂车标识 Markings of van semi-trailers for rail-road intermodal transport 发布日期：2019-07-05 实施日期：2019-10-01 前言 本标准按照GB/T1.1—2009给出的规则起草，由全国综合交通运输标准化技术委员会（SAC/TC571）提出并归口。本标准起草单位：交通运输部科学研究院、北京驶丰高新科技有限公司。本标准主要起草人：胡铁钧、邹怀森、汪健、梁仁鸿、姜彩良、刘新、张易、韩继国、姜景玲、刘颖、张营、徐硕、张海岐、潘运兵、袁伟。 1 范围 本标准规定了公铁联运厢式半挂车的标识构成、标识系统、代码标记、作业标记及标打。本标准适用于公铁联运厢式半挂车的标识。其他公铁联运半挂车标识可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB2894—2008 安全标志及其使用导则 GSB05-1426—2001 漆膜颜色标准样卡 JT/T1093 多式联运运载单元标识 3 标识构成 公铁联运厢式半挂车（以下简称“半挂车”）标识由标识系统、代码标记、作业标记三部分构成。 4 标识系统 半挂车标识系统及其标记应符合JT/T1093的要求。 5 代码标记 5.1 构成 代码标记由半挂车尺寸和强度等级代码、运营代码构成，其中尺寸代码包括高度代码、长度代码和宽度代码。 5.2 尺寸和强度等级代码 5.2.1 尺寸代码 半挂车尺寸代码的表示应符合以下要求： a）高度代码表示牵引销座板离地高度，单位为毫米（mm），用4位阿拉伯数字表示； b）长度代码表示半挂车总长度，单位为毫米（mm），用5位阿拉伯数字表示； c）宽度代码表示半挂车总宽度，单位为毫米（mm），用4位阿拉伯数字表示。 5.2.2 强度等级代码 半挂车强度等级代码的表示应符合以下要求： a）L表示标准型； b）XL表示加强型。 注：标准型与加强型的界定参见BSEN12642。 5.3 运营代码 运营代码按授权单位代码、运营编号、车辆识别号（VIN）的顺序排列，且应以中圆点隔开。其结构为：授权单位代码（3位阿拉伯数字）+运营编号（6位英文字母与阿拉伯数字）+VIN（17位英文字母与阿拉伯数字）。 示例：授权代码为040，运营编号为S10177，VIN为00000000000148371的半挂车运营代码表示为：040.S10177.00000000000148371 5.4 样式 5.4.1 代码标记应为一个整体，分为横排形式和竖排形式，宜优先采用横排形式。 5.4.2 外形尺寸及字高 标记外形尺寸及字高要求见图2和图3，字体均为中文国标黑体，宽度与高度比例为1：2，在边框内均勾布置。 5.4.3 字体及颜色 标记字体及边框的颜色为黑色，底色为淡黄色（色号为GSB05-1426—2001中的Y06）。当箱体颜色为淡黄色时，底色可选择白色或其他与箱体有明显差异的颜色。 5.5 标记设置 代码标记设置在半挂车左右两侧前下方，标识系统标记的正下方，共2处。代码标记包含高度代码、长度代码、宽度代码、强度等级代码和运营代码。 6 作业标记 6.1 分类 作业标记分为以下几类： a）最大允许总质量和整备质量标记； b）当心触电警示标记； c）起吊位置标记； d）带把手凹槽标记； e）空气悬架象形图。 6.2 最大允许总质量和整备质量标记 最大允许总质量和整备质量标记共1处，应按以下要求设置在半挂车后墙右上方部位： a）最大允许总质量和整备质量均以实际质量数值表示，位数取整，单位为千克（kg）；数字与单位之间及百位数与千位数之间有一个字符的间隔； b）最大允许总质量和整备质量分列两排，上、下两排数值的个位数对齐； c）标记无外框； d）“最大允许总质量”和“整备质量”的字体高度不小于80mm，字体均为中文国标黑体，宽度与高度比例为1：2。笔画粗细应均匀，字迹耐久，其颜色与箱体颜色有明显反差。 6.3 当心触电警示标记 当心触电警示标记用于装有登顶梯的半挂车，应按以下要求设置在半挂车登顶梯附近明显位置： a）每个登顶梯设一个标记； b）标记外形尺寸及样式符合GB2894—2008中4.2的规定，且其可视距离不小于10m； c）标记图形中闪电箭头的高度不小于175mm，外边长不小于230mm； d）标记图形及边框颜色均为黑色，底色为淡黄色（色号为GSB05-1426—2001中的Y06）。 6.4 起吊位置标记 起吊位置标记共4处，应按以下要求设置在半挂车起吊位置的正上方： a）标记上沿距起吊位置基准面距离不小于300mm，且不大于500mm； b）标记外形为矩形，其中长度应不小于400mm，高度不小于200mm； c）标记为淡黄色； d）当箱体颜色为黄色时，标记为GB2894—2008中的蓝色。 6.5 带把手凹槽标记 带把手凹槽标记设置在半挂车带把手凹槽上方。标记颜色应为淡黄色，当箱体颜色为黄色时，标记应为GB2894—2008中的蓝色。 6.6 空气悬架象形图 空气悬架象形图应设置在代码标记的右侧。底色应为淡黄色，当箱体颜色为黄色时，底色宜为GB2894—2008中的蓝色。 7 标打 标识系统、代码标记、作业标记均应牢固耐久地标打在半挂车上。 附录A（资料性附录） 带把手凹槽标记布置示意 半挂车带把手凹槽标记布置示意见图A.1。带把手凹槽的总长度用一条黄色条带在凹槽上方约100mm处进行标记。 附录B（资料性附录） 空气悬架象形图示意 （详见附录B图示） 参考文献 [1] BSEN12642:2016 Securing of cargo on road vehicles - Body structure of commercial vehicles - Minimum requirements [2] UIC596-5-2014 Transport of road vehicles on wagons - Technical organisation - Conveyance of semi-trailers with P coding or N coding on recess wagons
