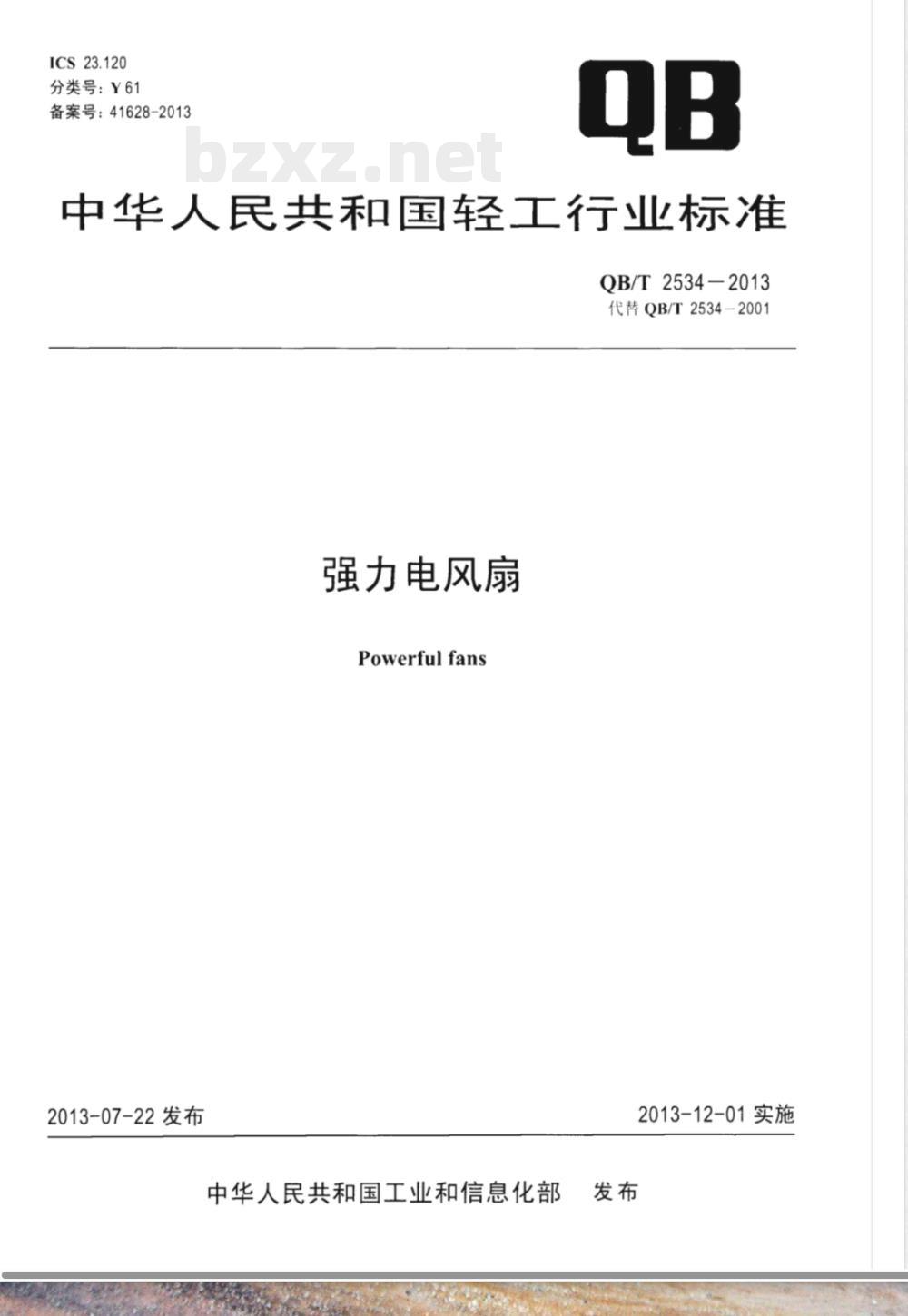

【其他行业标准】 强力电风扇

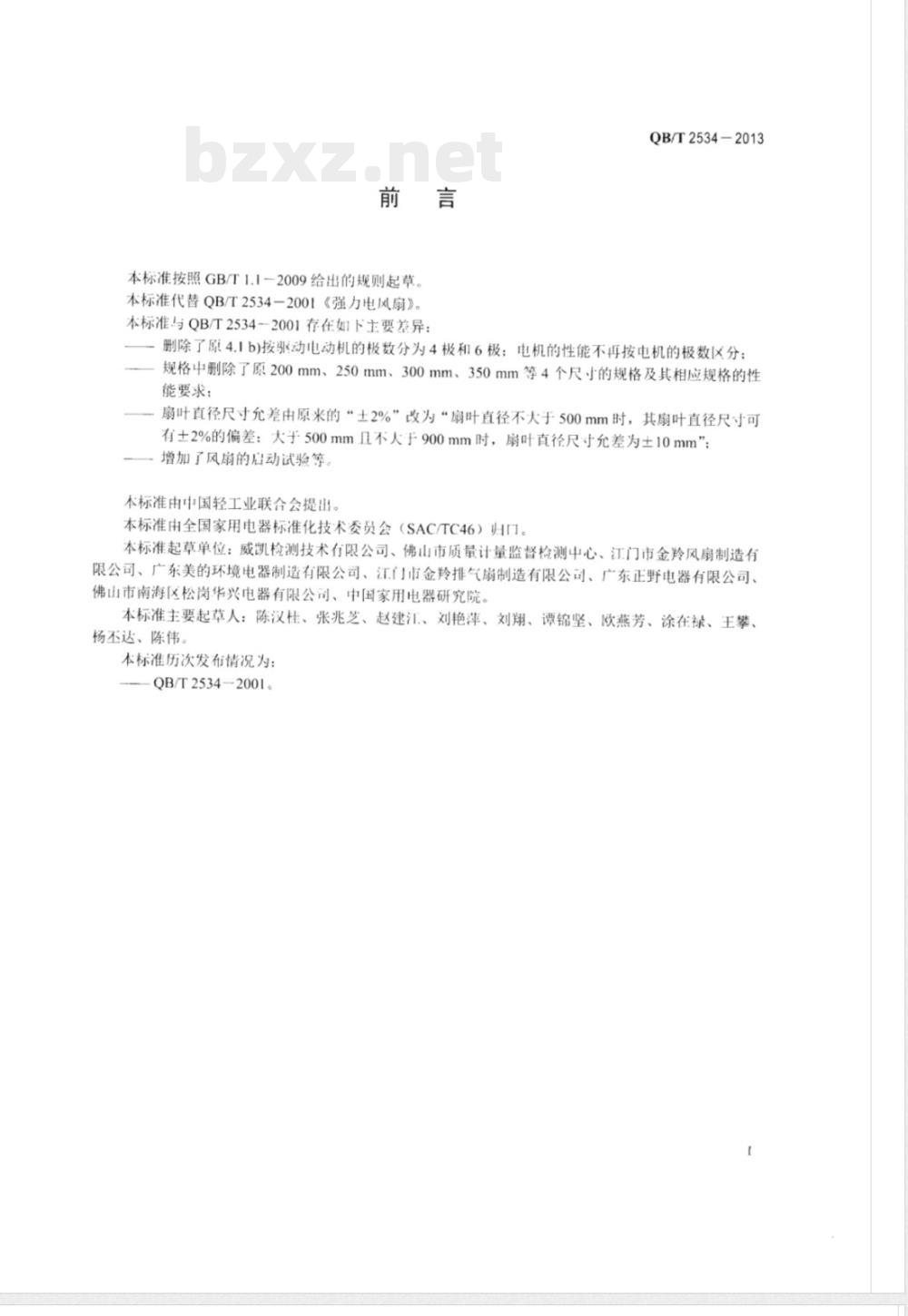

中华人民共和国轻工行业标准 QB/T2534-2013 代替QB/T2534-2001 强力电风扇 Powerful fans 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准代替QB/T2534-2001《强力电风扇》。 本标准与QB/T2534-2001存在如下主要差异：删除了原4.1 b)按驱动电动机的极数分为4极和6极；电机的性能不再按电机的极数区分；规格中删除了原200mm、250mm、300mm、350mm等4个小规格及其相应规格的性能要求；扇叶直径尺寸允差由原来的“±2%”改为：“扇叶直径不大于500mm时，其扇叶直径尺寸可有±2%的偏差；大于500mm且不大于900mm时，扇叶直径尺寸允差为±10mm”；增加了风扇的启动试验等。 本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。 本标准起草单位：威凯检测技术有限公司、佛山市质量计量监督检测中心、江门市金羚风扇制造有限公司、广东美的环境电器制造有限公司、江门市金羚排气扇制造有限公司、广东正野电器有限公司、佛山市南海区松岗华兴电器有限公司、中国家用电器研究院。 本标准主要起草人：陈汉桂、张兆芝、赵建江、刘艳萍、刘翔、谭锦坚、欧燕芳、涂在禄、王攀、杨丕达、陈伟。 本标准历次发布情况为：QB/T2534-2001。 1 范围 本标准规定了强力电风扇（以下简称“风扇”）的术语和定义、产品分类与型号命名、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于单相额定电压不超过250V，其他额定电压不超过480V，由交流电动机驱动的风扇及其调速器。 本标准不适用于其他特殊条件下使用的风扇。本标准所包含的风扇的安全要求，应符合GB4706.27的规定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB1002 家用和类似用途单相插头插座 GB1003 家用和类似用途三相插头插座 GB2099.1 家用和类似用途插头插座 第1部分：通用要求 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3667.1 交流电动机电容器 第1部分：总则—性能、试验和定额—安全要求—安装和运行导则 GB/T3667.2 交流电动机电容器 第2部分：电动机起动电容器 GB4343.1 家用电器、电动工具和类似器具的电磁兼容要求 第1部分：发射 GB4706.1 家用和类似用途电器的安全 第1部分：通用要求 GB4706.27 家用和类似用途电器的安全 第2部分：风扇的特殊要求 GB5023.5 额定电压450/750V及以下聚氯乙烯绝缘电缆 第5部分：软电缆（软线） GB5296.2 消费品使用说明 第2部分：家用和类似用途电器 GB/T13380 交流电风扇和调速器 GB15092.1 器具开关 第1部分：通用要求 GB15092.2 器具开关 第2部分：软线开关的特殊要求 GB17625.1 电磁兼容限值 谐波电流发射限值（设备每相输入电流≤16A） QB/T1939 电风扇用机械式定时器 JB/T8642 琴键开关 3 术语和定义 GB/T13380-2007及GB4706.27-2008界定的以及下列术语和定义适用于本文件。 3.1 强力电风扇 (powerful fans) 由交流电动机驱动的、其扇叶直径在400mm～900mm范围内，在商业及类似场所作通风纳凉用途，功率$le$125W，风量较大的电风扇。 4 产品分类与型号命名 4.1 产品分类 4.1.1 型式 a) 按驱动电动机的相数分为三相和单相； b) 按风扇的结构形式分为落地式、壁式、台式和台地式。 4.1.2 规格 按扇叶直径（单位为mm）分为：400、450、500、550、600、650、700、750、800、900共10个规格。 注：上述规格尺寸为优选尺寸。扇叶直径不大于500mm时其扇叶直径尺寸可有±2%的偏差；大于500mm且不大于900mm时，扇叶直径尺寸允差为±10mm。 4.2 型号命名 型号命名方法参见附录A。 5 要求 5.1 使用环境 5.1.1 环境空气最高温度+40℃； 5.1.2 环境空气最大相对湿度90%（温度为25℃时）； 5.1.3 海拔不超过1000m。 5.2 风量 风扇在额定电压、额定频率和最高转速档运转时，其风量应符合表1规定的值和铭牌所标风量值，但可有-10%的容差（容差上限不作规定）。 表1 风量要求 规格/mm | 风量 (m/min) 400 | 80 450 | 110 500 | 165 550 | 175 600 | 185 650 | 205 700 | 235 750 | 290 800 | 360 注：对两叶强力电风扇风量不少于本表所列值的75%。 5.3 输入功率 风扇在额定电压、额定频率和最高转速档运转时，输入功率不应大于表2规定的值。 表2 输入功率要求 规格/mm | 输入功率/W 400 | 140 450 | 180 500 | 240 550 | 270 600 | 300 650 | 330 700 | 350 750 | 370 800 | 410 5.4 噪声 风扇在额定电压、额定频率和最高转速档运转时，其噪声A计权声功率级不应大于表3规定的值。 表3 噪声要求 规格/mm | 噪声/dB(A) 400 | 69 450 | 70 500 | 73 550 | 74 600 | 76 650 | 80 700 | 84 750 | 86 800 | 90 5.5 调速 5.5.1 调速比 风扇的调速比是指在额定电压和额定频率下运转时，其最低转速档的转速与最高转速档的转速之比不应大于80%。 按公式（1）计算：K = N1/N2 × 100% 式中：K为调速比；N1为扇最低转速档转速，单位为转每分钟（r/min）；N2为风扇最高转速档转速，单位为转每分钟（r/min）。 5.5.2 调速器 有调速器的风扇应符合下列要求： a) 各调速档位应能使风扇连续可靠运转； b) 相邻两个转速档位的转速差应尽可能相近； c) 调速开关应满足电风扇型式检验的要求； d) 操作灵活，不应发生两个操作档位同时接通现象； e) 有电源断开档位； f) 功率在2W以上的照明灯应有单独的电源开关。 5.6 摇头机构 5.6.1 摇头机构应能使风扇的风向自动和连续的变动，要求动作平稳，不应有明显阻滞和振颤现象。具有摇头机构的风扇，不管其摇头角度是否可调，都应该有一个位置，其摇头角度不少于60°。 5.6.2 摇头机构在风扇最高转速档运转时，每分钟摇头次数不应少于两次。 5.6.3 风扇应有控制摇头机构动作状态的转换装置。 5.7 仰俯角调节 台式、壁式风扇应有仰俯角调节装置；落地扇应有俯角调节装置。当风扇的俯角调到最大角度，且在机头轴线定向装置的任一位置上摇头运转时，其网罩均不应与任何部件相碰。 5.8 一般结构 5.8.1 风扇使用的机械式定时器、电容器、琴键开关、器具开关、电源线和插头应分别符合QB/T1939、GB/T3667.1、GB/T3667.2、JB/T8642、GB15092.1、GB15092.2、GB5023.5、GB1002、GB1003和GB2099.1的要求；其他通用器件和紧固件等均应符合国家有关标准的相应的规定，并能满足型式检验的要求；其易损件应易于更换。 5.8.2 壁式风扇应有易于安装的悬挂装置，其结构应能防止反复冲击而引起的松动或磨损。 5.8.3 台式、台地式风扇应有便于携移的提手。 5.9 外观
