【其他行业标准】 家用制冷器具 扩散吸收式冷藏箱

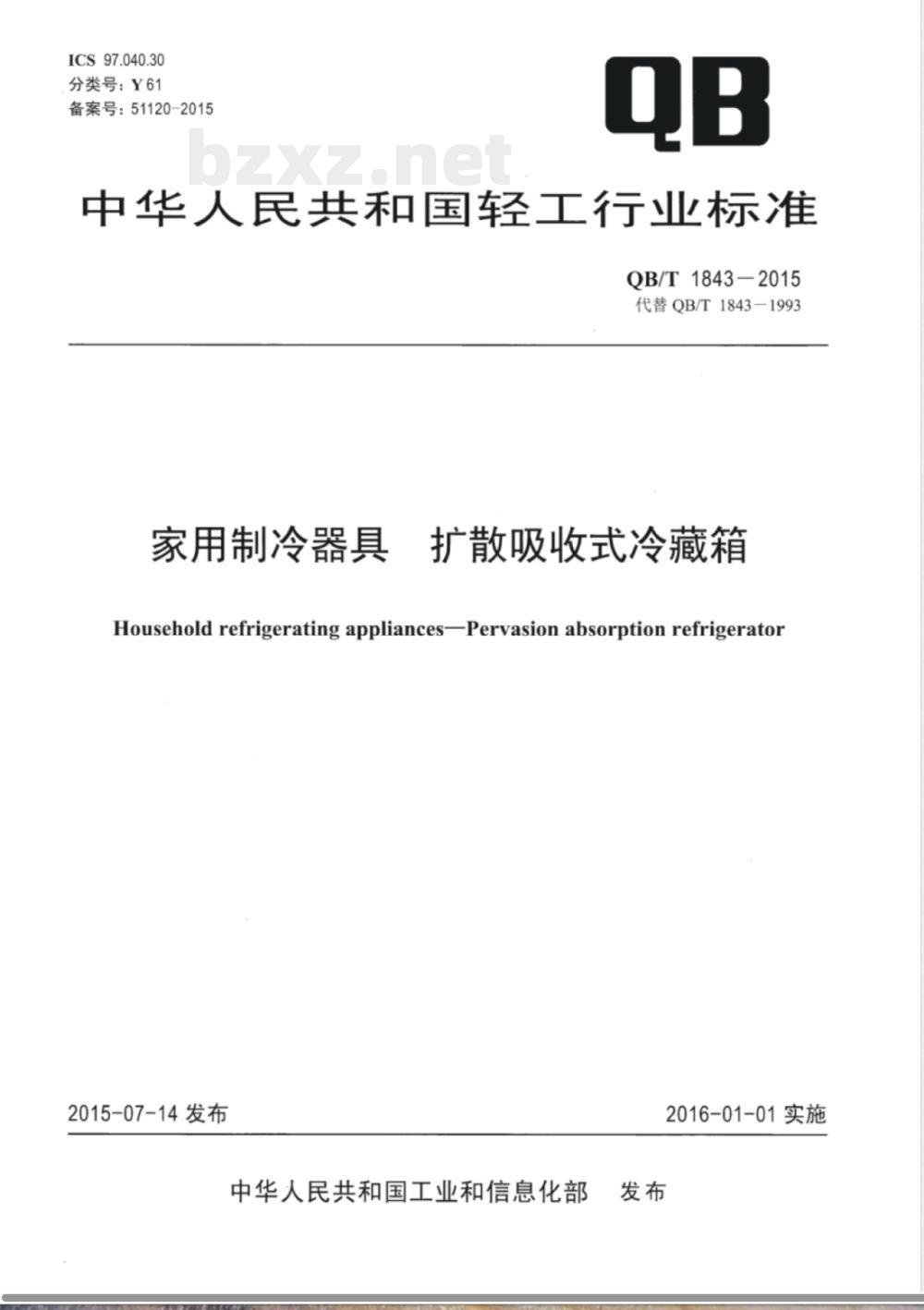

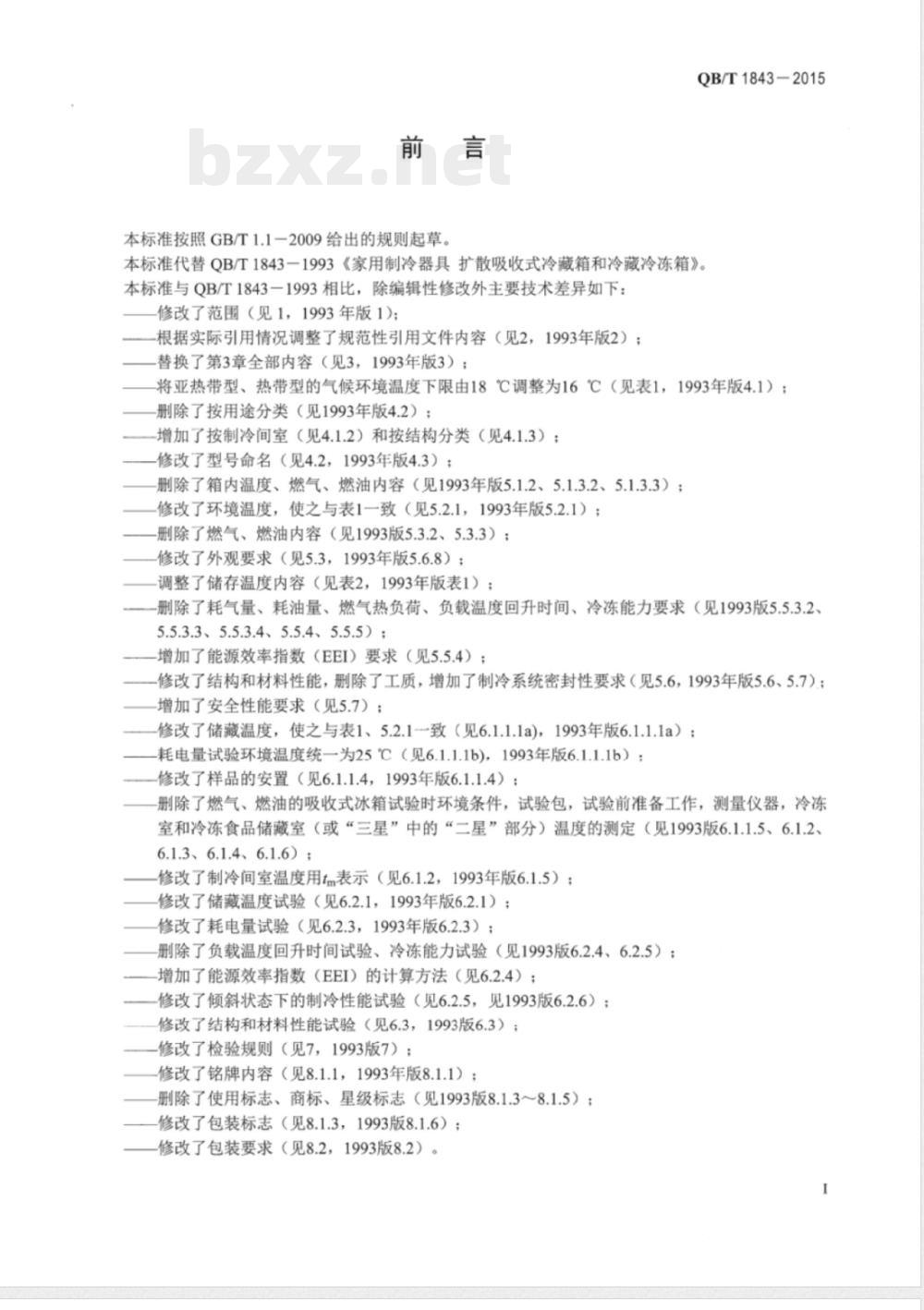

QB/T1843-2015 中华人民共和国轻工行业标准 家用制冷器具 扩散吸收式冷藏箱 Household refrigerating appliances - Pervasion absorption refrigerator 2015-07-14 发布 2016-01-01 实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。QB/T1843-2015代替QB/T1843-1993《家用制冷器具扩散吸收式冷藏箱和冷藏冷冻箱》。本标准与QB/T1843-1993相比，除编辑性修改外，主要技术差异如下： 1. 修改了范围（见1，1993年版1）； 2. 根据实际引用情况调整了规范性引用文件内容（见2，1993年版2）； 3. 替换了第3章全部内容（见3，1993年版3）； 4. 将亚热带型、热带型的气候环境温度下限由18℃调整为16℃（见表1，1993年版4.1）； 5. 删除了按用途分类（见1993年版4.2）； 6. 增加了按制冷间室（见4.1.2）和按结构分类（见4.1.3）； 7. 修改了型号命名（见4.2，1993年版4.3）：删除了箱内温度、燃气、燃油内容（见1993年版5.1.2、5.1.3.2、5.1.3.3）； 8. 修改了环境温度，使之与表1一致（见5.2.1，1993年版5.2.1）； 9. 删除了燃气、燃油内容（见1993版5.3.2、5.3.3）； 10. 修改了外观要求（见5.3，1993年版5.6.8）； 11. 调整了储存温度内容（见表2，1993年版表1）； 12. 删除了耗气量、耗油量、燃气热负荷、负载温度回升时间、冷冻能力要求（见1993版5.5.3.2、5.5.3.3、5.5.3.4、5.5.4、5.5.5）； 13. 增加了能源效率指数（EEI）要求（见5.5.4）； 14. 修改了结构和材料性能，删除了工质，增加了制冷系统密封性要求（见5.6，1993年版5.6、5.7）； 15. 增加了安全性能要求（见5.7）； 16. 修改了储藏温度，使之与表1、5.2.1一致（见6.1.1.1a，1993年版6.1.1.1a）； 17. 耗电量试验环境温度统一为25℃（见6.1.1.1b，1993年版6.1.1.1b）； 18. 修改了样品的安置（见6.1.1.4，1993年版6.1.1.4）； 19. 删除了燃气、燃油的吸收式冰箱试验时环境条件，试验包，试验前准备工作，测量仪器，冷冻室和冷冻食品储藏室（或“三星”中的“二星”部分）温度的测定（见1993版6.1.1.5、6.1.2、6.1.3、6.1.4、6.1.6）； 20. 修改了制冷间室温度用t表示（见6.1.2，1993年版6.1.5）； 21. 修改了储藏温度试验（见6.2.1，1993年版6.2.1）； 22. 修改了耗电量试验（见6.2.3，1993年版6.2.3）； 23. 删除了负载温度回升时间试验、冷冻能力试验（见1993版6.2.4、6.2.5）； 24. 增加了能源效率指数（EEI）的计算方法（见6.2.4）； 25. 修改了倾斜状态下的制冷性能试验（见6.2.5，见1993版6.2.6）； 26. 修改了结构和材料性能试验（见6.3，1993版6.3）； 27. 修改了检验规则（见7，1993版7）； 28. 修改了铭牌内容（见8.1.1，1993年版8.1.1）； 29. 删除了使用标志、商标、星级标志（见1993版8.1.3～8.1.5）； 30. 修改了包装标志（见8.1.3，1993版8.1.6）； 31. 修改了包装要求（见8.2，1993版8.2）。 本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。本标准起草单位：浙江腾云制冷科技有限公司、广东星星制冷设备有限公司、中国家用电器研究院。本标准主要起草人：沈根法、夏忠良、陈拥军、胡志强。 1 范围 本标准规定了家用和类似用途扩散吸收式冷藏箱的术语和定义、产品分类与型号命名、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于采用电加热方式的家用和类似用途扩散吸收式冷藏箱（以下简称“冷藏箱”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 4706.13 家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求 GB/T 8059.1-1995 家用制冷器具 冷藏箱 GB/T 22939.6 家用和类似用途电器 包装电冰箱的特殊要求 3 术语和定义 GB/T 8059.1界定的以及下列的术语和定义适用于本文件。 3.1 扩散吸收式冷藏箱 (pervasion absorption refrigerator) 使制冷剂在蒸发器内低分压下蒸发，并向扩散剂中扩散，产生的混合气中的制冷剂在吸收器中被吸收剂吸收，再进入发生器经加热重新释放出制冷剂，再经冷凝器使制冷剂冷却成液态，液态制冷剂再进入蒸发器蒸发，形成连续扩散吸收式制冷循环的冷藏箱。注：一般使用氨作制冷剂，水作吸收剂，氨作扩散剂。 3.2 内加热型扩散吸收式冷藏箱 (internal heating pervasion absorption refrigerator) 采用加热管直接放入发生器的内管与外管之间的液体里，并与内管紧密接触结构的扩散吸收式冷藏箱。 3.3 能源效率指数 (energy efficiency index, EEI) 用于表示产品能源效率水平的参数，数值等于该产品的年耗电量（实测）除以标准年耗电量，再乘以100。 4 产品分类与型号命名 4.1 分类 4.1.1 按气候分类 按冷藏箱使用的气候环境温度进行分类，见表1。 气候类型 | SN (温带型) | N (亚热带型) | ST (亚热带型) | T (热带型) 环境温度范围 | 10℃~32℃ | 16℃~32℃ | 16℃~38℃ | 16℃~43℃ 4.1.2 按制冷间室分类 按制冷间室类型分为： 制冷间室，代号为 C：冷藏型 冷却室，代号为 Q：冷却型 4.1.3 按结构分类 按制冷系统的结构分类： 内加热型，代号为 N 外加热型，代号可省略 4.2 型号命名 示例1：XC-50N/a，表示额定有效容积为50L，首次改进的内加热型扩散吸收式冷藏箱。 示例2：XQ-30，表示额定有效容积为30L的基本型外加热型扩散吸收式冷藏箱。 5 要求 5.1 基本参数 5.1.1 额定有效容积：由制造厂测算，测算值不应小于额定总有效容积的97%。 5.1.2 电源：单相，交流50Hz；电压：220V ± 10% (198V~242V)。 5.2 使用环境 5.2.1 环境温度 SN：10~32℃ N：16~32℃ ST：16~38℃ T：16~43℃ 5.2.2 环境湿度：相对湿度不大于90% 5.2.3 电源：电压：187V~242V (220V±10%)，频率：(50±1)Hz。 5.3 外观 冷藏箱的外观不应有明显的缺陷，装饰性表面应平整、光亮。冷藏箱的涂层表面应平整、光滑，色泽均匀，不应有斑点、针孔、气泡和镀层剥落等缺陷。冷藏箱的塑料件表面应平整、光滑，色泽均匀，不应有裂纹、气泡、明显缩孔和变形等缺陷。冷藏箱的电镀件应平整、光滑，不应有划痕、麻点、皱纹、起泡、漏涂等缺陷。冷藏箱的标志应符合第8章的要求。 5.4 容积 总有效容积按GB/T 8059.1-1995附录B规定进行测算，测算值不应小于额定总有效容积的97%。 5.5 制冷性能 5.5.1 储藏温度 按6.2.1进行试验时，冷藏箱内制冷间室的储藏温度应符合表2的规定。 表2 储藏温度 气候类型 | SN | N | ST 储藏温度 (℃) | 10~32 | 8~14 | 5~43 注：t、t2、tm表示内望箱的制冷间室中心位置上、中、下3个测点上的温度平均值。 5.5.2 制冰能力 a) 按制冰盒进行考核，按6.2.2.1进行试验时，冰盒应在7h内完成结成实冰； b) 按24h制冰量进行考核，按6.2.2.2规定的折算时间内进行试验，冰盒内的水应完全结成实冰。 5.5.3 耗电量 实测值不应大于额定值的115%。 5.5.4 能源效率指数 (EEI) 按6.2.4规定计算。
