ICS97.030
分类号：Y60
备案号：55563-2016

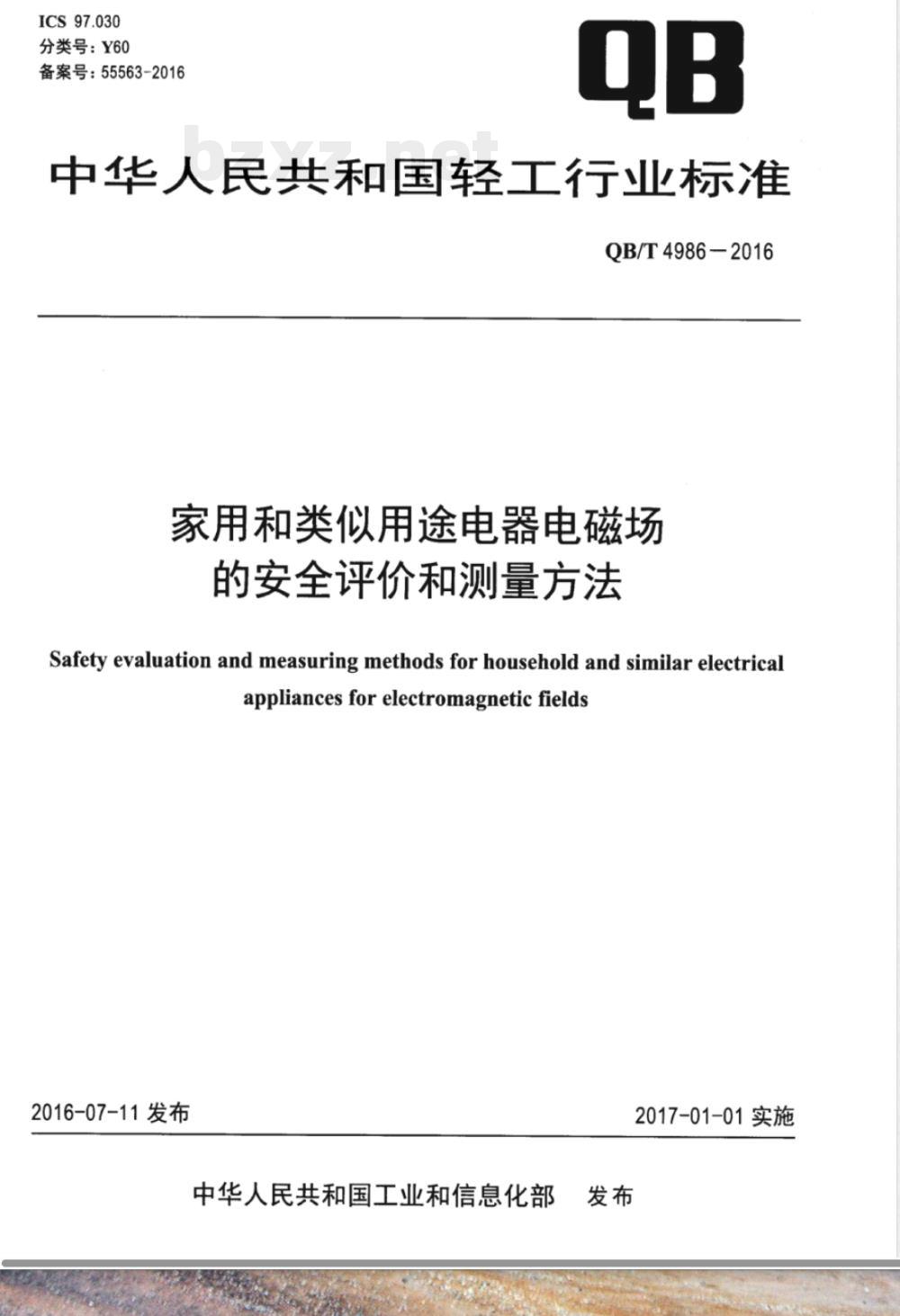

中华人民共和国轻工行业标准
QB/T4986-2016
家用和类似用途电器电磁场
的安全评价和测量方法
Safety evaluation and measuring methods for household and similar electricalappliances for electromagnetic fields2016-07-11发布免费标准下载网bzxz
中华人民共和国工业和信息化部2017-01-01实施

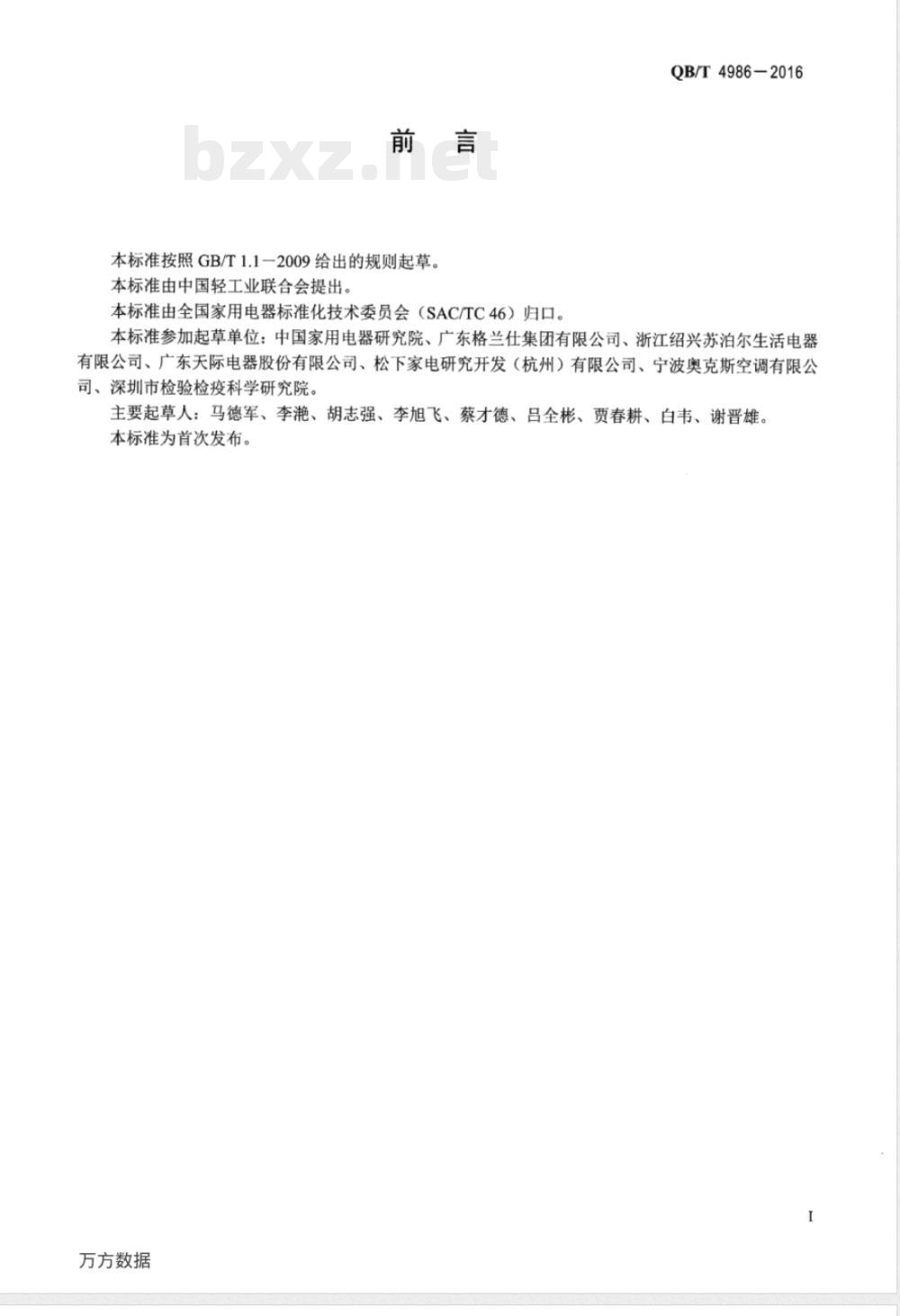

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4986-2016
本标准参加起草单位：中国家用电器研究院、广东格兰仕集团有限公司、浙江绍兴苏泊尔生活电器有限公司、广东天际电器股份有限公司、松下家电研究开发（杭州）有限公司、宁波奥克斯空调有限公司、深圳市检验检疫科学研究院。主要起草人：马德军、李滟、胡志强、李旭飞、蔡才德、吕全彬、贾春耕、白韦、谢晋雄。本标准为首次发布。
万方数据
1范围
家用和类似用途电器电磁场的
安全评价和测量方法
QB/T4986-2016
本标准规定了家用和类似用途电器电磁场的术语和定义、试验的一般条件、安全评价以及测量方法。本标准适用于单相器具额定电压不超过250V，其他器具额定电压不超过480V的家用和类似用途电器的电磁场测量及安全评价。
本标准不适用于器具的非正常工作状态。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB4343.1一2009电磁兼容-家用电器、电动工具和类似器具的要求-第1部分：发射GB4706.1家用和类似用途电器的安全第1部分：通用要求GB4706.2一2007家用和类似用途电器的安全第2部分：电熨斗的特殊要求4家用和类似用途电器的安全真空吸尘器和吸水式清洁器具的特殊要求GB4706.7-2004
GB4706.19-2008
GB4706.21-2008
GB4706.22-2008
GB4706.30—2008
GB4706.56-2008
GB4706.59-2008
家用和类似用途电器的安全液体加热器的特殊要求家用和类似用途电器的安全微波炉，包括组合型微波炉的特殊要求家用和类似用途电器的安全驻立式电灶、灶台、烤箱及类似用途器具的特殊家用和类似用途电器的安全
厨房机械的特殊要求
家用和类似用途电器的安全
深油炸锅、油煎锅及类似器具的特殊要求口腔卫生器具的特殊要求
家用和类似用途电器的安全
8电磁灶
QB/T1236-2008
3术语和定义
下列术语和定义适用于本文件。3.1
workingvoltage
工作电压
器具以额定电压供电并在正常工作条件下运行时，考虑的那部分所承受的最高电压。此时控制器和开关装置的设置应使电压达到最高值的状态。注1：工作电压考虑谐振电压。
注2：在确定工作电压时，忽略瞬间电压的影响。[GB4706.1，定义3.1.3]
正常工作
normal operation
当器具与电源连接时，其按正常使用进行工作的状态。[GB4706.1，定义3.1.9]
基本限值
方方数据
basic restriction (basic limitations)1
QB/T4986-2016

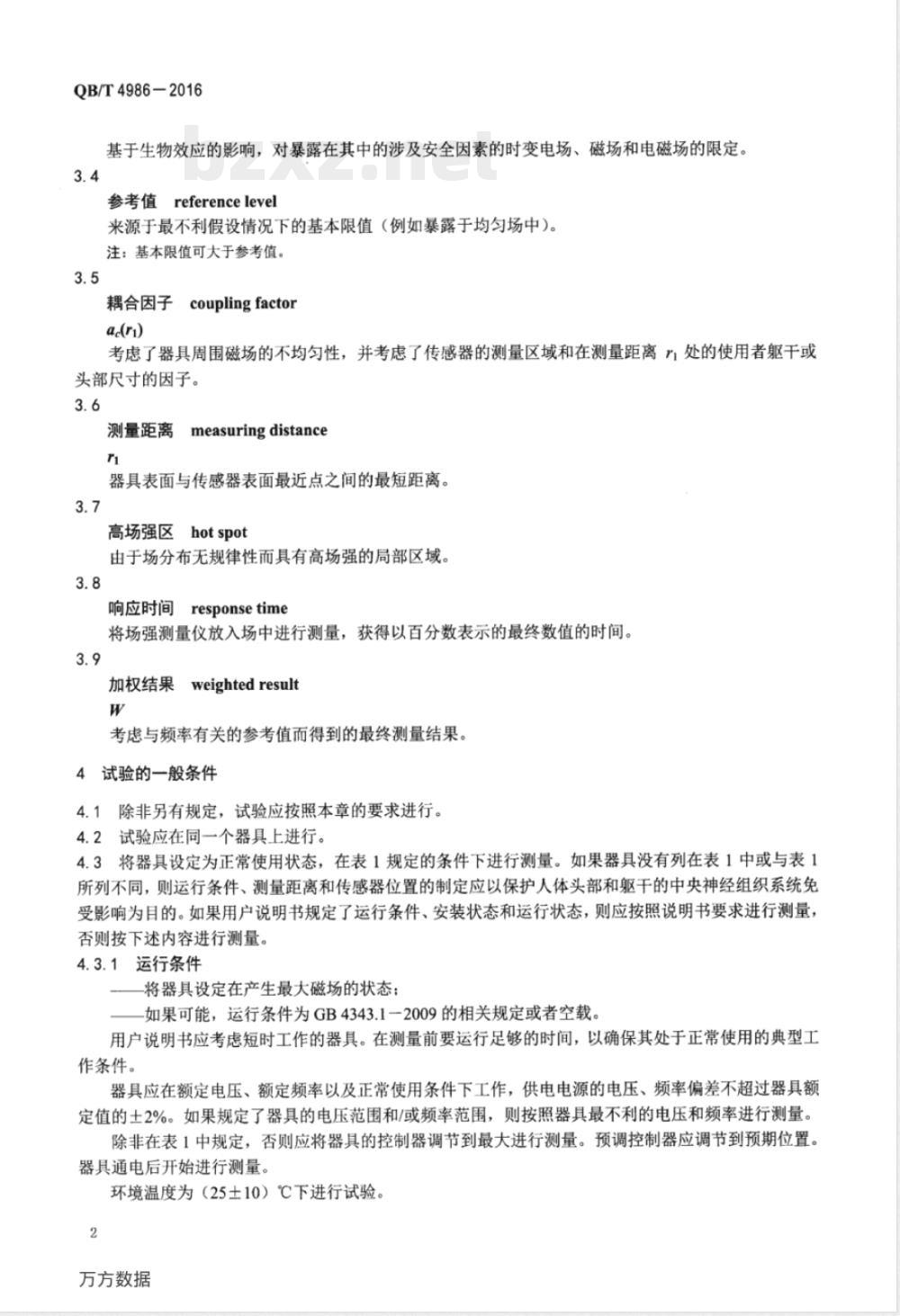

基于生物效应的影响，对暴露在其中的涉及安全因素的时变电场、磁场和电磁场的限定。3.4
直referencelevel
参考值
来源于最不利假设情况下的基本限值（例如暴露于均匀场中)。注：基本限值可大于参考值。
耦合因子couplingfactor
考虑了器具周围磁场的不均匀性，并考虑了传感器的测量区域和在测量距离r1处的使用者躯干或头部尺寸的因子。
测量距离
measuringdistance
器具表面与传感器表面最近点之间的最短距离。3.7
区hotspot
高场强区
由于场分布无规律性而具有高场强的局部区域。3.8
响应时间responsetime
将场强测量仪放入场中进行测量，获得以百分数表示的最终数值的时间。3.9
加权结果weightedresult
考虑与频率有关的参考值而得到的最终测量结果。4试验的一般条件
4.1除非另有规定，试验应按照本章的要求进行。4.2试验应在同一个器具上进行。4.3将器具设定为正常使用状态，在表1规定的条件下进行测量。如果器具没有列在表1中或与表1所列不同，则运行条件、测量距离和传感器位置的制定应以保护人体头部和躯干的中央神经组织系统免受影响为目的。如果用户说明书规定了运行条件、安装状态和运行状态，则应按照说明书要求进行测量，否则按下述内容进行测量。
4.3.1运行条件
将器具设定在产生最大磁场的状态：如果可能，运行条件为GB4343.1一2009的相关规定或者空载。用户说明书应考虑短时工作的器具。在测量前要运行足够的时间，以确保其处于正常使用的典型工作条件。
器具应在额定电压、额定频率以及正常使用条件下工作，供电电源的电压、频率偏差不超过器具额定值的土2%。如果规定了器具的电压范围和/或频率范围，则按照器具最不利的电压和频率进行测量。除非在表1中规定，否则应将器具的控制器调节到最大进行测量。预调控制器应调节到预期位置。器具通电后开始进行测量。
环境温度为（25士10）℃下进行试验。2
万方数据

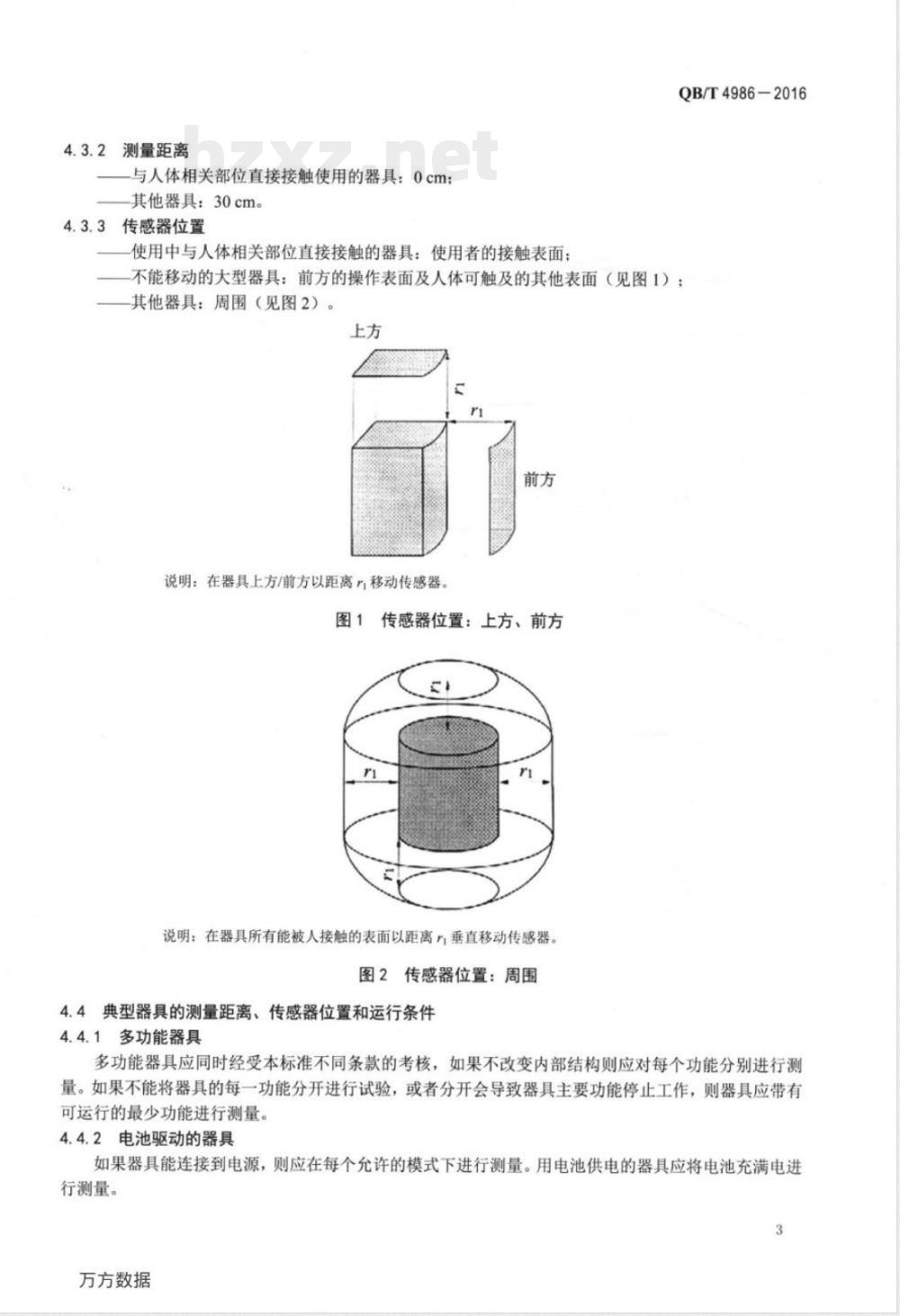

4.3.2测量距离
与人体相关部位直接接触使用的器具：0cm；其他器具：30cm。
4.3.3传感器位置
使用中与人体相关部位直接接触的器具：使用者的接触表面；QB/T4986-2016
不能移动的大型器具：前方的操作表面及人体可触及的其他表面（见图1）；其他器具：周围（见图2）
说明：在器具上方/前方以距离移动传感器。图1传感器位置：上方、前方
说明：在器具所有能被人接触的表面以距离垂直移动传感器。图2传感器位置：周围
4.4典型器具的测量距离、传感器位置和运行条件4.4.1多功能器具
多功能器具应同时经受本标准不同条款的考核，如果不改变内部结构则应对每个功能分别进行测量。如果不能将器具的每一功能分开进行试验，或者分开会导致器具主要功能停止工作，则器具应带有可运行的最少功能进行测量。
4.4.2电池驱动的器具
如果器具能连接到电源，则应在每个允许的模式下进行测量。用电池供电的器具应将电池充满电进行测量。
万方数据
QB/T4986-2016
4.4.3测量距离和传感器位置
表1中列出的测量距离是使用者正常使用的距离，其目的是保护人体头部和躯干的中央神经组织系统免受影响。
表1测量距离、传感器位置、运行条件器具类型
空调器
制冷器具
饮料制造机
制冰淇淋机
对流式加热器
暖风机
电热油汀
贮热式加热器
食品加工机
食物搅拌器
榨汁机
搅拌机
（柑橘）压榨机
电饭锅
电水壶
煮茶器
烤面包机
煮蛋器
深油炸锅
万方数据
测量距离r
传感器位置
上方、前方
运行条件
制冷模式：设置在最低温度，环境温度为（30土5）℃。制热模式：设置在最高温度，环境温度为（15土5）℃。环境温度为室内机进气口的温度关门连续运行。温控器设置到最低温度。箱内空载。所有间室处于制冷状态，达到稳定状态后进行测量空载连续运行
空载连续运行，最低温度设置
最大输出功率
连续运行，最高温度设置
连续运行，最高温度设置
连续运行，最高温度设置
空载连续运行，最高速度设置
空载连续运行，最高速度设置
空载连续运行
空载连续运行
空载连续运行
加入一半额定容量的水，最高温度设置加入一半额定容量的水
空载连续运行
空载，最高温度设置
详见GB4706.19-2008的3.1.9
详见GB4706.56-2008的3.1.9
器具类型
咖啡机
咖啡碾磨机
烧烤架
吸油烟机
燃气点火器
厨房器械和切片机
切片机
电动刀
厨房用电子称
食品保温箱
电烤箱
微波炉（包括GB
4706.21—2008中的RF
元件）
感应式电灶及电烤炉
日光浴室
热水器
涡流浴缸
洗衣机和洗衣干衣机
滚筒式干衣机
离心式脱水机
空气净化器
万方数据
测量距离\
内部0
外部30
内部0
外部30
表1 (续)
传感器位置
下方、前方
上方、前方
上方、前方
上方、前方
上方、前方
上方、前方
运行条件
QB/T4986-2016
详见GB4706.19—2008的3.1.9
详见GB4706.30-2008的3.1.9.108空载连续运行，最高温度设置
控制器设置在最高
连续运行
空载连续运行，最高速度设置
空载连续运行，最高速度设置
空载连续运行
空载连续运行
空载连续运行，最高温度设置
详见GB4706.22一2008的3.1.9，设置最大功率使每个加热单元单独工作
关门空载，温控器设置到最高。如果适用，按照使用说明书中清洁模式的描述工作
连续工作，将微波功率设置到最高。如果适用，将常规发热元件同时设置到最高。负载为1L自来水，将其放置在搁架中心。盛水容器由玻璃或塑料等非导电材料制成
连续运行，最高设置
控制器设置到最高，如果必要的话，让水流出连续运行
不带织物，最高速度设置在旋转模式下在干衣模式下，织物布由预洗好的、干燥时质量在140g/m2和175g/m2之间，尺寸约0.7m×0.7m的双播棉布片构成
空载连续运行
连续运行
QB/T4986-2016
器具类型
洗碗机
吸尘器，
手持式
吸尘器，
背带式
吸尘器，其他
地板抛光机
口腔卫生器械
按摩器具
暖脚器
电热毯
电热褥垫
电热垫
水床加热器
面部桑拿器
脱毛器
理发剪
电吹风
剃须刀
电池充电器
（包括感应式）
电风扇
浸入式加热器
电熨斗
熨烫机
万方数据
测量距离n
表1 (续)
传感器位置
上方、前方
面向使用者
紧贴按摩头
紧贴刀头
紧贴刀头
紧贴刀头
运行条件
在洗涤模式和烘干模式下带水且不带碗详见GB4706.7-2004的3.1.9
详见GB4706.7-2004的3.1.9
详见GB4706.7-2004的3.1.9
抛光刷头不带任何机械负载连续运行详见GB4706.59-2008的3.1.9
空载连续运行，最高速度设置
空载连续运行，最高温度设置
展开并铺在热绝缘单上
展开并铺在热绝缘单上
展开并铺在热绝缘单上
展开并铺在热绝缘单上
连续运行
空载连续运行
空载连续运行
连续运行，最高温度设置
空载连续运行
对制造商规定的最大容量的空电池充电连续运行
连续运行
将加热元件完全漫入
详见GB4706.2-2007的3.1.9
详见GB4706.2-2007的3.1.9
4.5感应式电灶及烤盘的试验条件4.5.1测量距离
QB/T4986-2016
对每一个烹调区，见图3。从器具边缘到传感器表面以30cm距离沿着四条垂直线（A，B，C，D）进行测量。在烹调区上方1m以下和下方0.5m以上进行测量。如果使用时器具靠墙放置，则器具后方位置（线D）不进行测量。
注：线A，B，C和D表示测量位置+1m
此图表示四眼电灶的左前方的感应发热元件处于工作状态图3感应电灶及电烤炉的测量距离4.5.2运行条件
使用QB/T1236一2008中规定的平底标准锅进行试验。将平底标准锅加入70%额定容量的水并放置在每个烹调区中心位置进行测量。感应发热单元轮流工作，其他烹调区不被遮挡。能量控制器应设置到最大。达到稳定状态后进行测量。如果不能达到稳定状态，应定义一个适当的观察时间（例如30s）以确使其在变化场源下获得最大值。注：由于在感应发热元件之间共享功率，则当每个发热元件单独工作时能得到最大且连续的磁场。5安全评价
5.1按照第6章的方法进行测试，达到以下要求，则认为器具产生的电磁场是安全的。带有内部变压器或电子电路，且工作电压低于1000V的器具，则认为无需进行该项试验。7
万方数据
QB/T4986-2016
5.2磁场
器具磁感应强度的加权结果W，不应超过50%。如果W,超过50%，则用表3给出的耦合因子计算，最终的加权结果Wnc不应超过50%。5.3评价报告
安全评价报告应至少包括以下内容：a)
器具的标识；
测量仪器的规格；
运行条件、传感器位置和测量距离：额定电压和频率；
最大测量值；
加权结果；
评价结论。
测量方法
频率范围
频率范围为10Hz～400kHz。
如果在一次测量中不能覆盖所有频率，则应将每个测量频率范围的加权结果进行叠加。6.2磁场探头
传感器是包含3个互相垂直、测量面积为（100土5）cm2的同心线圈，它们用来提供各向同性的敏感度。参考传感器的外直径不超过13cm。磁感应强度的测量值是在每一个方向上对100cm2区域内测量的平均值。磁感应强度的最终值为每个方向上测量值的失量叠加。
测量方法的原理见图4。
传递函数A
滤波器
万方数据
传感器线圈>
传递函数A
滤波器
传感器线圈
传递函数A
滤波器
传感器线圈才
平平均值Brms
图4测量方法的原理图
6.3磁场的测量过程
6.3.1一般要求
测量信号的评估与频率有关。考虑独立场源来获得最大测量值。QB/T4986-2016
持续时间小于200ms的瞬时磁场可不考虑，例如开关转换过程。如果在测量期间开关动作，则应重新测量。
测量设备的噪声值不应超过限值的5%。在最大噪声等级以下任何的测量值将被忽略。背景噪声小于限值的5%。
测量设备达到终值的90%的响应时间不超过1s，用1s的平均时间确定磁感应强度。对于10Hz～400kHz的信号，如果磁场源的持续时间超过1s则可以使用短采样时间。在最终测量过程中传感器应保持静止。
6.3.2计算方法
实际测量值应与50Hz时磁感应强度的参考值BR直接比较。可由公式（1）得到最终加权结果：Brms
其中：
单次测量的加权结果；
磁感应强度的有效值；
在fco处磁感应强度的参考值。fco为电网频率，如fco=50Hz或60Hz。f为fi～f之间任意频率。BrL与f的对应关系见表2。表2时变电场和磁场中的一般公众暴露的参考值（未扰动的有效值）-引用频率范围/Hz
0.025k~0.8k
0.8k～3k
3k~150k
1M~10M
10M~400M
400M~2000M
2G～300G
注1：f按频率范围所在栏定义。注2：在过渡频率上采用较严格的限值。磁感应强度/μT
4×104
4×10%/f2
5 000/f
0.0046f1/2
对于带有局部高场强的器具，应考虑耦合因子αc(r)后，按照公式（2）计算：W.=a(r)-W
其中：
万方数据
单次测量的加权结果；
