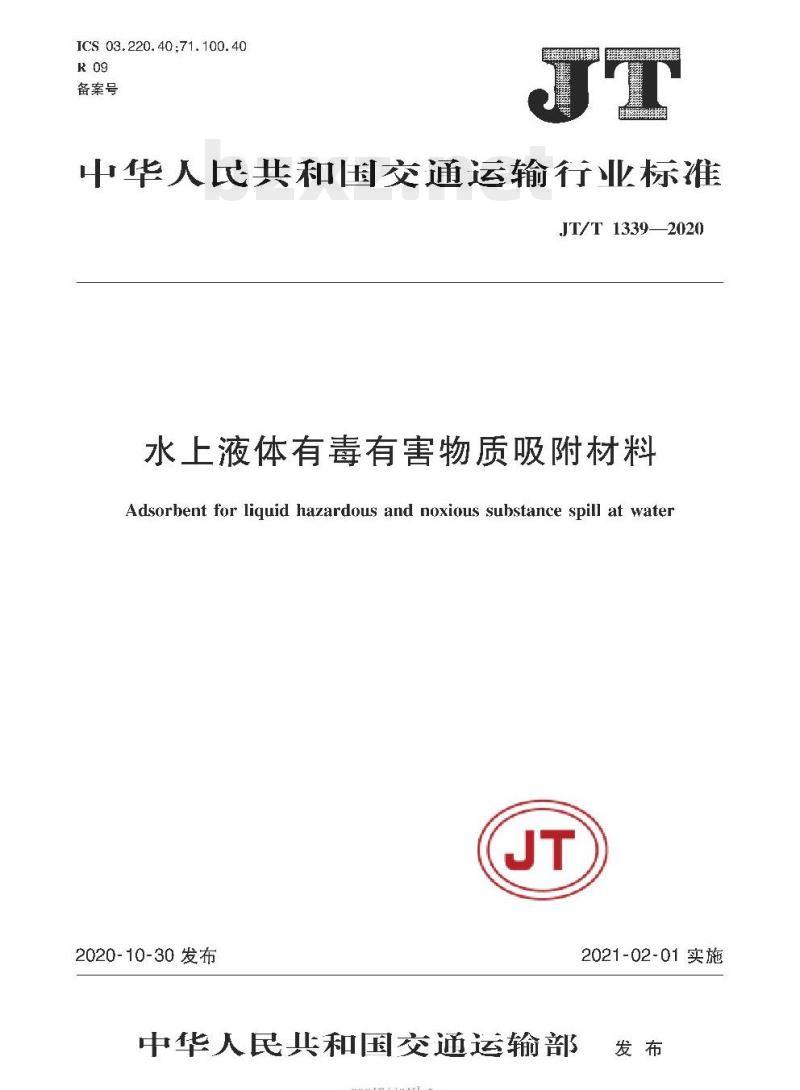

【JT交通运输标准】 水上液体有毒有害物质吸附材料

ICS 03.220.40;71.100.40
备案号
山华人民共和国交通运输行业标准JT/T13392020
水上液体有毒有害物质吸附材料Adsorbent for liquid hazardous and noxious substance spill at waterJT
2020-10-30发布
中华人民共和国交通运输部
rrKaeerKAca
2021-02-01实施

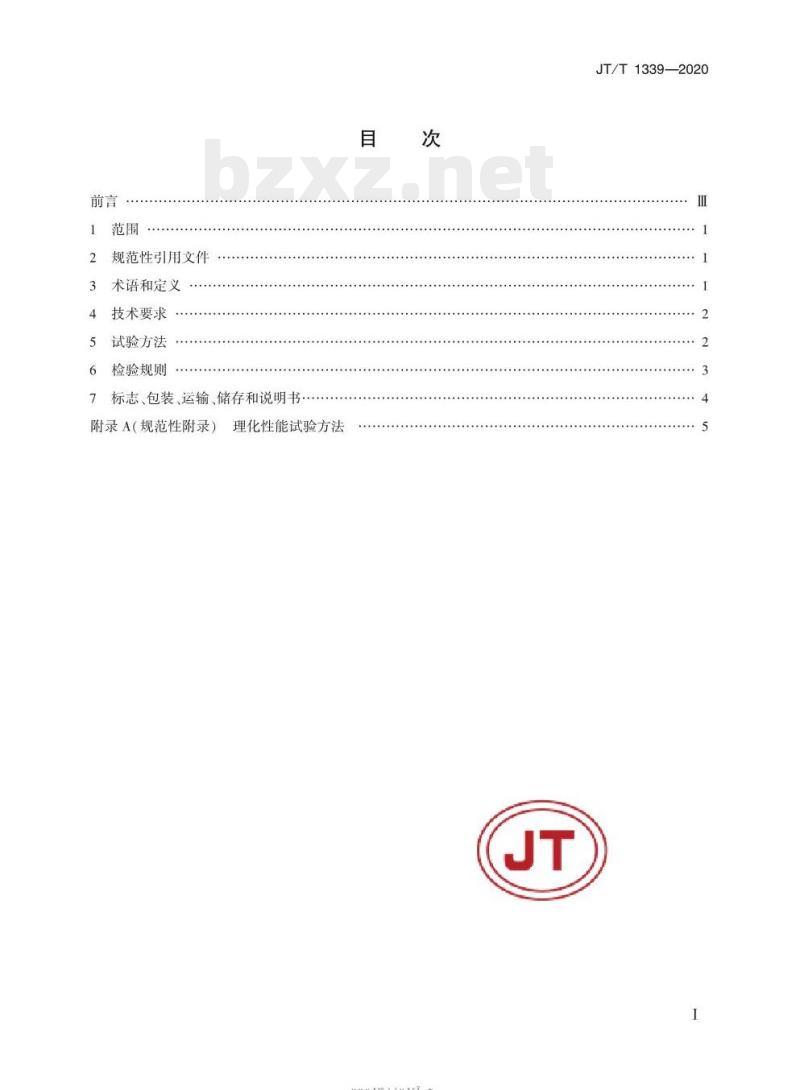

规范性引用文件
术语和定义
技术要求
试验方法·
检验规则
标志、包装、运输、储存和说明书附录A（规范性附录）
理化性能试验方法
rKaeerKAca-
JT/T1339—2020

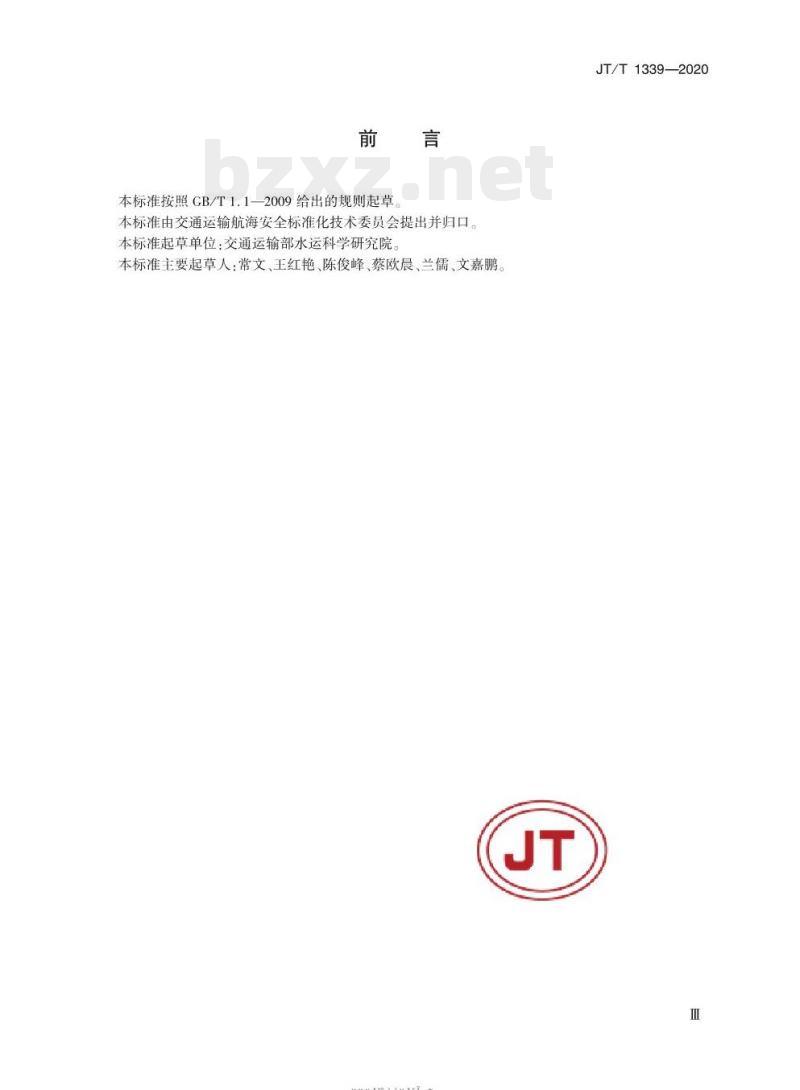

本标准按照CB/T1.1—2009给出的规则起草本标准由交通运输航海安全标准化技术委员会提出并归口。本标准起草单位：交通运输部水运科学研究院本标准主要起草人：常文、王红艳、陈俊峰、蔡欧晨、兰儒、文嘉鹏JT
rrKaeerKca-
JT/T1339—2020

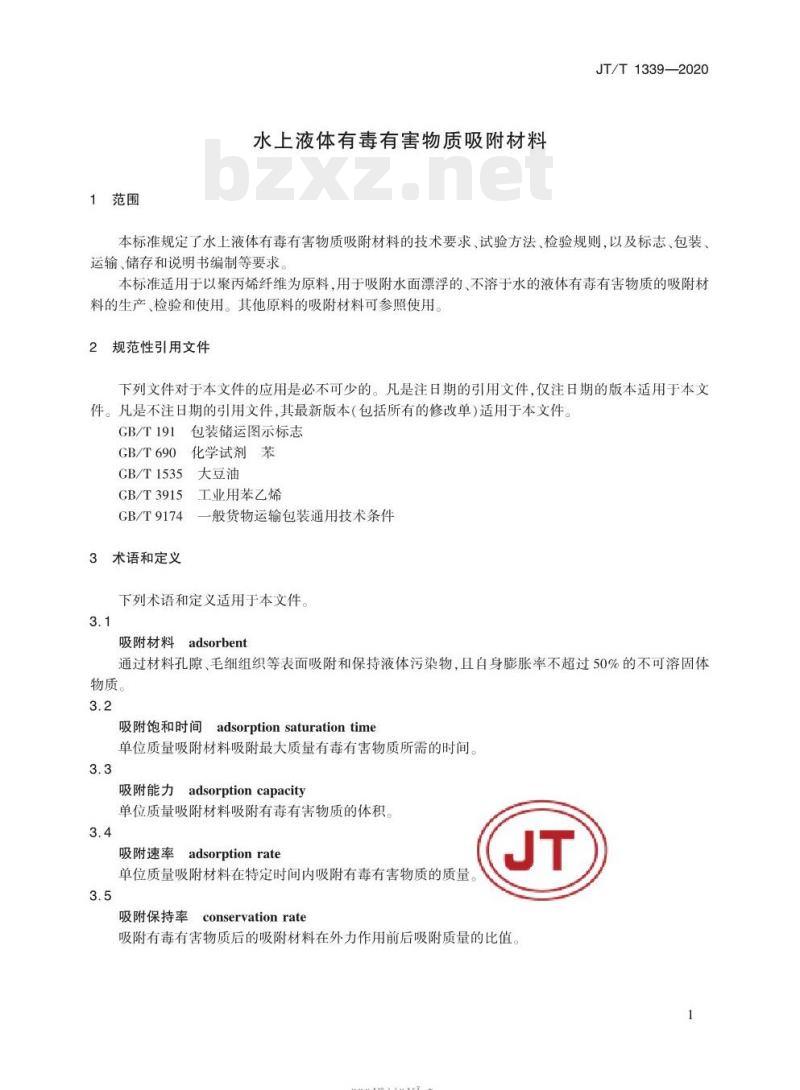

1范围
水上液体有毒有害物质吸附材料JT/T1339—2020
本标准规定了水上液体有毒有害物质吸附材料的技术要求、试验方法、检验规则，以及标志、包装、运输、储存和说明书编制等要求本标准适用于以聚内烯纤维为原料，用于吸附水面漂浮的、不溶于水的液体有毒有害物质的吸附材料的生产、检验和使用。其他原料的吸附材料可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
包装储运图示标志
GB/T690
化学试剂苯
大豆油
CB/T1535
GB/T3915
工业用苯乙烯
GB/T9174
3术语和定义
一般货物运输包装通用技术条件下列术语和定义适用于本文件。3.1
吸附材料
adsorbent
通过材料孔隙、毛细组织等表面吸附和保持液体污染物，且自身膨胀率不超过50%的不可溶固体物质。
吸附饱和时间adsorptionsaturationtime单位质量吸附材料吸附最大质量有毒有害物质所需的时间。3.3
吸附能力
adsorptioncapacity
单位质量吸附材料吸附有毒有害物质的体积。3.4
吸附速率adsorptionrate
单位质量吸附材料在特定时间内吸附有毒有害物质的质量吸附保持率
conservationrate
吸附有毒有害物质后的吸附材料在外力作用前后吸附质量的比值。1
rKaeerKca-
JT/T1339—2020

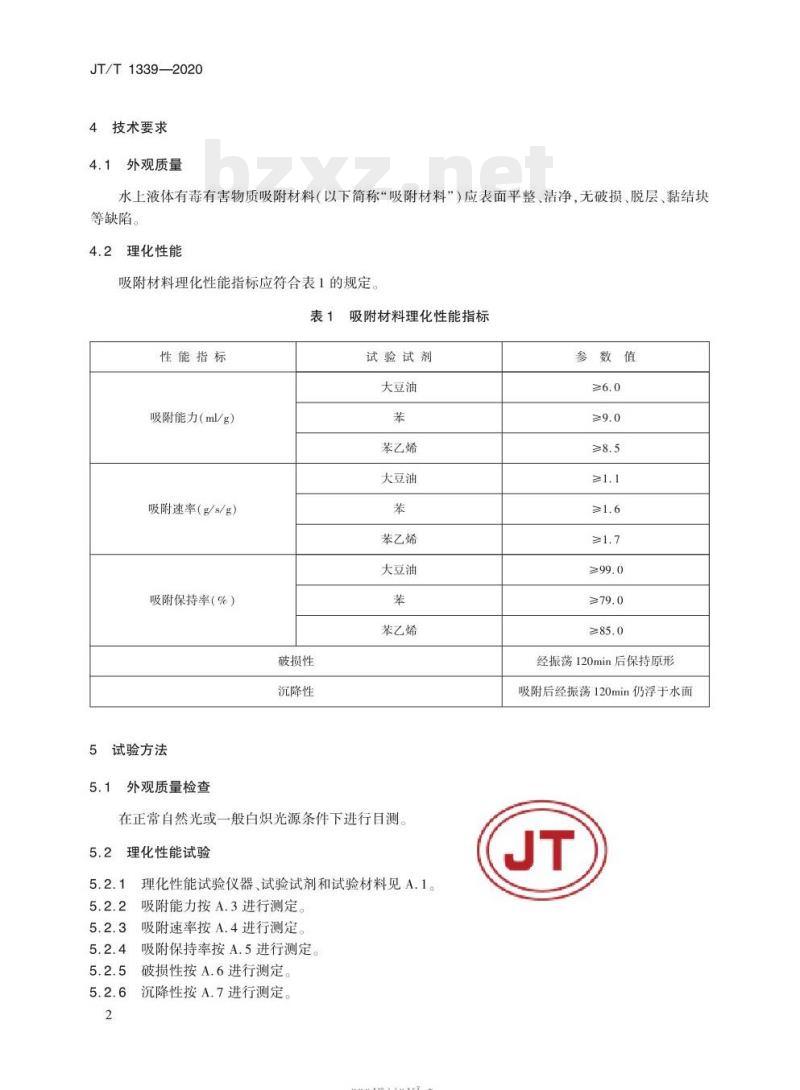

4技术要求
外观质量
水上液体有毒有害物质吸附材料（以下简称“吸附材料”）应表面平整、洁净，无破损、脱层、黏结块等缺陷。
4.2理化性能
吸附材料理化性能指标应符合表1的规定表1
吸附材料理化性能指标
性能指标
吸附能力（ml/g）
吸附速率（g/s/g）
吸附保持率（%）
5试验方法
外观质量检查
破损性
沉降性
试验试剂
大豆油
苯乙烯
大豆油
苯乙烯
大豆油
苯乙烯
在正常自然光或一般白炽光源条件下进行目测、5.2理化性能试验
理化性能试验仪器、试验试剂和试验材料见A.1。吸附能力按A.3进行测定。
吸附速率按A.4进行测定。
吸附保持率按A.5进行测定。
破损性按A.6进行测定。
沉降性按A.7进行测定。
rKaeerKca-
参数值
经振荡120min后保持原形
吸附后经振荡120min仍浮于水面JT
6检验规则
检验分类
检验分为型式检验和出厂检验。JT/T1339—2020
正常情况下每两年进行一次型式检验，有下列情况之一时亦应对吸附材料进行型式检验：新产品定型时；
当材料、结构、工艺等有重大变更或产品转厂生产，可能影响产品性能时；产品停产半年后，再恢复生产时；国家有关部门提出型式检验要求时。6.2检验项目
型式检验应对本标准中规定的全部技术要求进行检验，产品出厂前应进行出厂检验。检验项目见表2。
检验项目
外观质量
吸附能力
吸附速率
吸附保持率
破损性
沉降性
技术要求
注：“+”表示检验项目，“一“表示不检项目。6.3组批与抽样
试验方法
型式检验
出厂检验
6.3.1型式检验以同一产品规格、同一生产批号的产品每100片为一组批，不足100片的也可为一组批。每批产品中随机抽取5片进行外观质量的检查，在上述检查合格的样品中再随机裁取尺寸为10cm×10cm的试样进行理化性能试验。6.3.2出厂检验以同一产品规格、同一生产批号的产品每3000片组批，每批产品中随机抽取100片进行出厂检验6.4合格判定
足3000片的也可为一
若检验项目中各项技术要求全部合格，则判定该批产品为合格批若检验项自中各项技术要求有
项不合格，则应在该批产品中重新抽取双倍样品制作试样，对不合格项目进行复检，复检全部合格，该批为合格；检测如果仍有一项不合格，则判定该批为不合格。检验结果作为最终判定依据。3
rKaeerAca
JT/T1339—2020
7标志、包装、运输、储存和说明书7.1标志
在产品包装的明显部位应贴上包括如下内容的产品标签：7.1.1
供方名称、商标、厂址、电话、邮编；产品名称、型号、规格、数量、质量；b)
生产日期和批号；
供方质检部门检印（或质检人员的签名或印章）。包装储运图示标志应符合CB/T191有关规定。7.2包装
吸附材料包装箱（包装袋）应符合GB/T9174的有关规定.包装箱（包装袋）内应放有装箱单，说明书。
7.3运输
7.3.1运输过程中不应与酸、碱、油类及有机溶剂等物质接触。7.3.2运输过程中应防止日晒、雨雪以及杂质污染。7.4储存
7.4.1吸附材料应储存在洁净、通风的场所内，避免目晒、雨雪。7.4.2
吸附材料不应与酸、碱、油类及有机溶剂等物质接触7.5说明书
质量说明书
质量说明书主要内容应包括：
供方名称；
产品名称或类别；
牌号、供应状态和尺寸规格；
产品批号或生产日期；
净重或件数；
各项分析检验结果；
供方质检部门的检印；
包装日期（或出厂日期)；
有效期。
使用说明书
使用说明书的主要内容应包括产品主要原料、名称、特点、主要性能参数、用途、使用方法、回收处置方法和注意事项等。
rKaeerKca-
A.1试验仪器、试验试剂和试验材料A.1.1试验仪器
附录A
（规范性附录）
理化性能试验方法
实验室仪器包括温度计、电子天平、秒表、滤网（目）、量筒、量杯、振荡器等A.1.2试验试剂
A.1.2.1符合GB/T690的苯（C.H。）。A.1.2.2符合GB/T3915的苯乙烯（C.H.）。A.1.2.3符合CB1535的大豆油
A.1.3试验材料与制备
A.1.3.1选取规格尺寸为10cm×10cm、质量小于5g的吸附材料作为试验材料。A.1.3.2试验前将滤网吸附对应试验试剂并滤后使用。A.2吸附饱和时间的测定
A.2.1试验步骤
JT/T1339—2020
A.2.1.1称取3份按A.1.3制备的试验材料，初始质量m。（精确至0.01g），分别置于A.1.2.1~A.1.2.3所规定的试验试剂中，在实验室条件下吸附t,时间（t,小于5s）后取出。A.2.1.2将取出的试验材料置于滤网上，待不再有液体滴下时称量，记录试验材料质量mA.2.1.3按照步骤A.2.1.2,将吸附后的吸附材料重新置于试验试剂中后取出并称量，直到第n次称量的试验材料质量与第n-1次称量的试验材料质量相同时，即m。=m-，时，停止试验，记录吸附时间t.。
A.2.1.4按照以上步骤,针对试验材料在各试验试剂中的吸附分别做3组平行试验。A.2.2计算
将3组平行试验结果取平均值即为吸附饱和时间A.3吸附能力的测定
A.3.1试验步骤免费标准下载网bzxz
A.3.1.1称取3份按A.1.3制备的试验材料，初始质量m（C率T分）韧置于A.1.2.1~
A.1.2.3所规定的试验试剂中，在实验室条件下吸附,时间后取成确附间力该试验材料的吸
附饱和时间。
A.3.1.2将试验材料置于滤网上进行滤干，待不再有液体滴下时称量，记录试验材料质量ms。A.3.1.3按照以上步骤，针对试验材料在各试验试剂中的吸附分别做3组平行试验。A.3.2计算
A.3.2.1试验材料吸附能力以S,计，单位以mL/g表示，按式（A.1）~式（A.3）计算：5
rKaeerKAca-
JT/T1339—2020
式中：V—试验材料吸附的液体体积,单位为毫升（mL)；m，试验材料吸附的液体质量，单位为克(g)；d.——试验试剂的密度，单位为克每毫升（g/mL）。A.3.2.2将3组平行试验结果取平均值即为吸附材料吸附能力A.4吸附速率的测定
A.4.1试验步骤
A.4.1.1取3份按A.1.3制备的试验材料，初始质量m（精确至0.01g）。分别置于A.1.2.1~A.1.2.3所规定的试验试剂中，在实验室条件下吸附t,时间后取出。A.4.1.2将试验材料置于滤网上进行滤干，待不再有液体滴下时称重，记录试验材料质量ml。A.4.1.3重复步骤A.4.1.1及A.4.1.2并分别记录试验材料质量m,及吸附时间t。。A.4.1.4按照以上步骤，针对试验材料在各试验试剂中的吸附分别做3组平行试验。A.4.2计算
A.4.2.1吸附材料吸附速率以U计，单位以/s/g表示，按式（A.4)计算：_m,-mo
A.4.2.2，将3组平行试验结果取平均值即为吸附速率A.5吸附保持率的测定
A.5.1试验步骤
A.5.1.1称量饱和后的试验材料，初始质量m。（精确至0.01g），在实验室条件下置于盛有1000mL蒸馏水的玻璃容器中
A.5.1.2将玻璃容器放人振荡器（频率为100次/min）中进行水平振荡，振荡时间为60min时取出A.5.1.3将试验材料置于滤网上进行滤干，待不再有液体滴下时称量，记录试验材料质量m。A.5.1.4按照以上步骤，针对饱和后的试验材料分别做3组平行试验。A.5.2计算
吸附材料吸附保持率以Q.计，以%表示，按式（A.5）计算A.5.2.1
A.5.2.2将3组平行试验结果取平均值即为吸附保持率，A.6破损性的测定
称量吸附饱和后的试验材料，在实验室条件下置于盛有1000mL蒸馏水的玻璃容器中。将玻璃容器放人振荡器（频率为100次/min）中进行振荡，振荡时间为120min时观察试验材料是否保持原形6
rKaeerKca-
沉降性的测定
JT/T1339—2020
称量吸附饱和后的试验材料，在实验室条件下置于盛有1000mL蒸馏水的玻璃容器中。将烧杯放人振荡器（频率为100次/min）中进行振荡，振荡时间为120min时观察试验材料是否浮于水面。JT
rKaeerKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
