【其他行业标准】 电工铜编织线 第1部分：一般规定

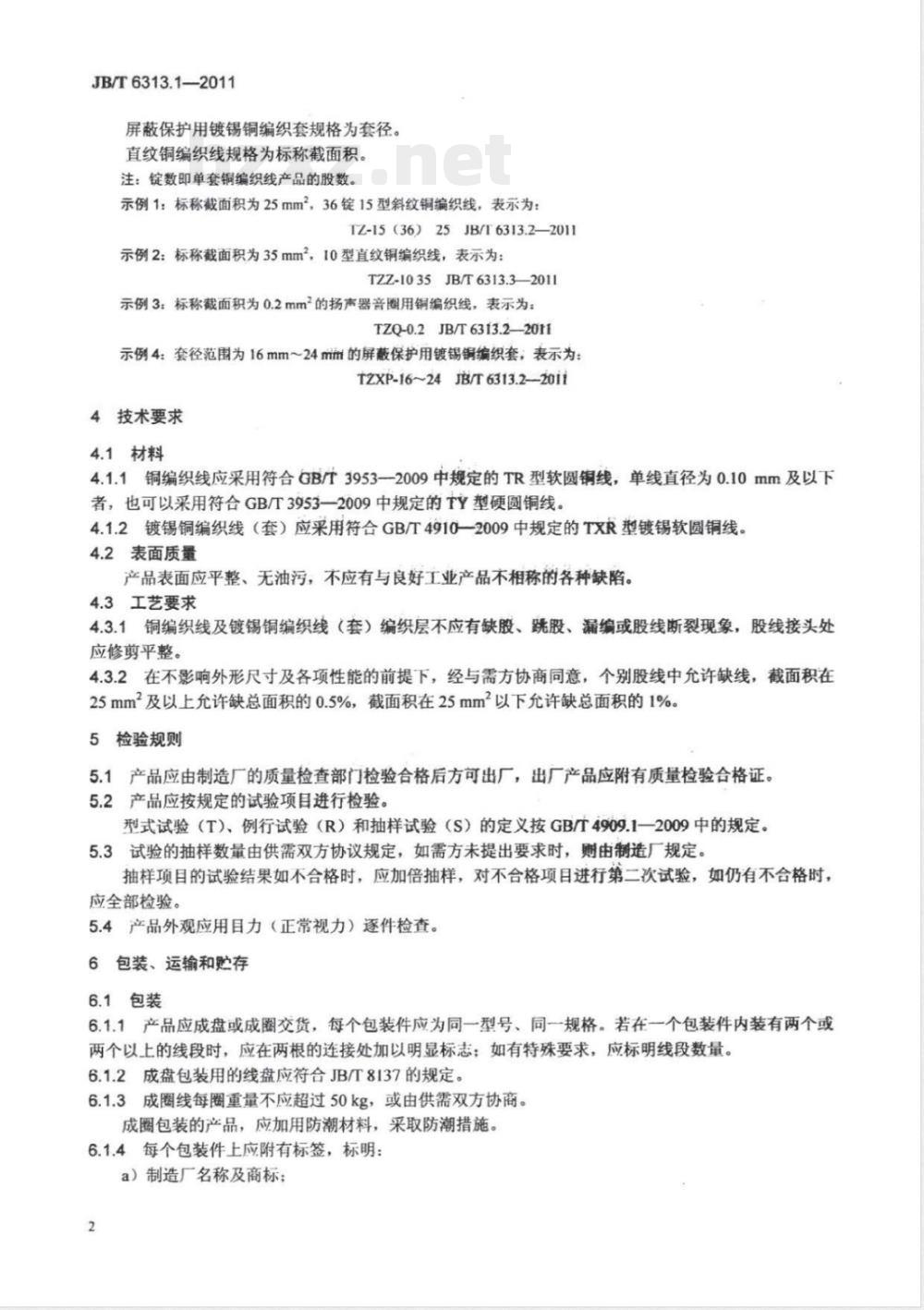

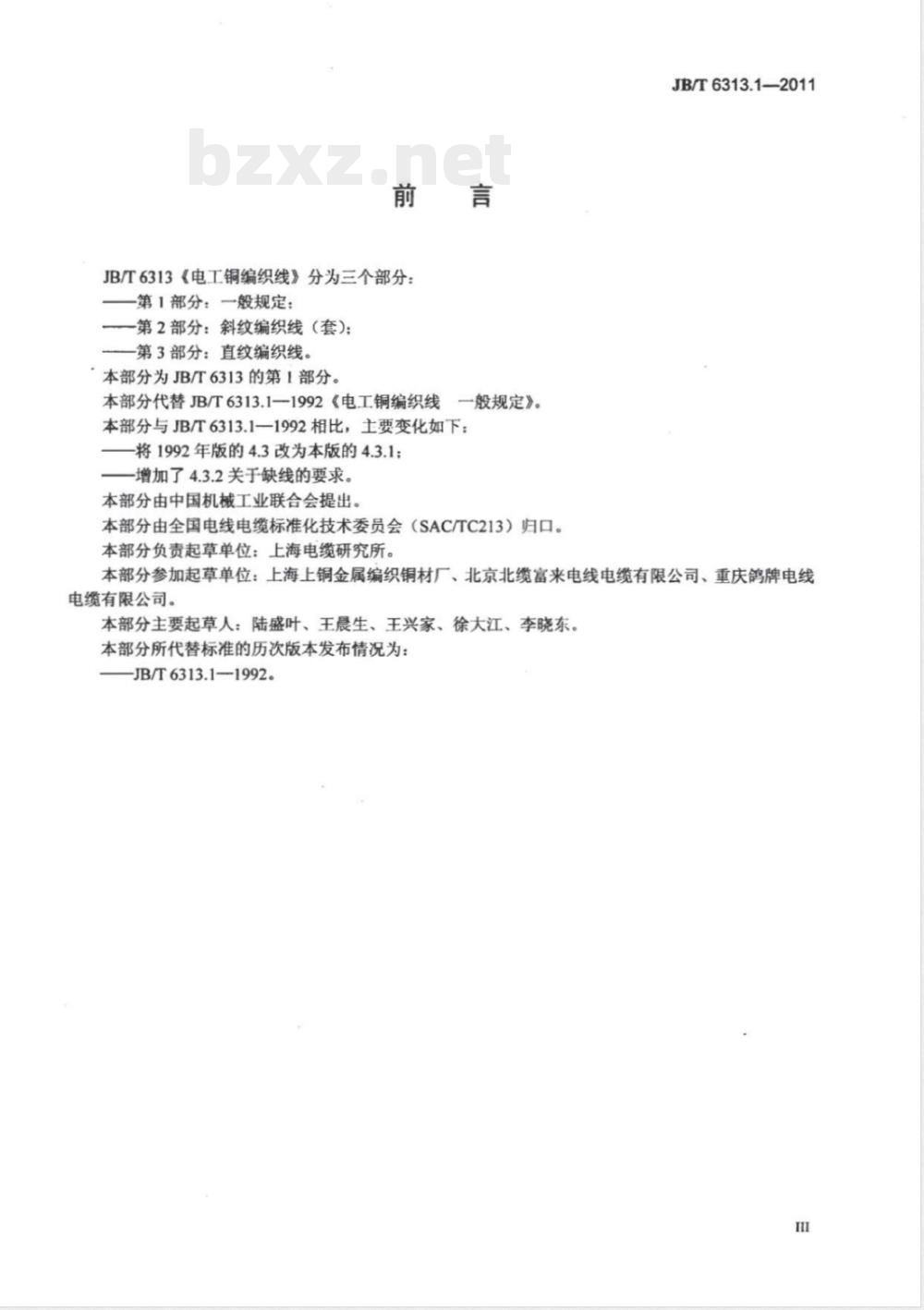

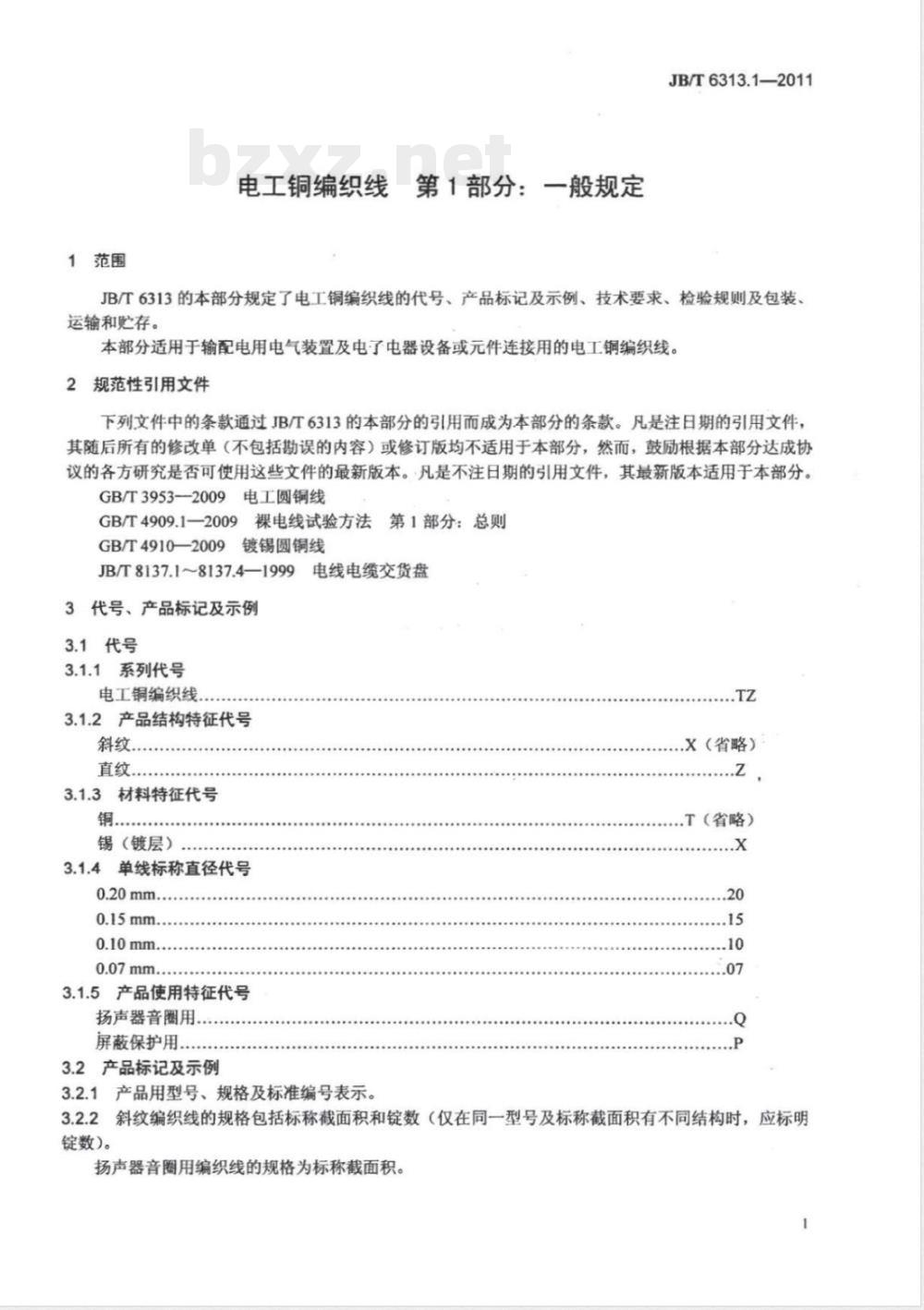

中华人民共和国机械行业标准 JB/T6313.1—2011（代替 JB/T6313.1—1992） 电工铜编织线 第1部分：一般规定 Braided copper wires for electrical purposes Part 1: General 【前言】 JB/T6313《电工铜编织线》分为三个部分：第1部分：一般规定；第2部分：斜纹编织线（套）；第3部分：直纹编织线。本部分为JB/T6313的第1部分。本部分代替JB/T6313.1—1992《电工铜编织线一般规定》。本部分与JB/T6313.1—1992相比，主要变化如下：将1992年版的4.3改为本版的4.3.1；增加了4.3.2关于缺线的要求。 本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：上海上铜金属编织铜材厂、北京北缆富来电线电缆有限公司、重庆鸽牌电线电缆有限公司。本部分主要起草人：陆盛叶、王晨生、王兴家、徐大江、李晓东。 1 范围 JB/T6313的本部分规定了电工铜编织线的代号、产品标记及示例、技术要求、检验规则及包装、运输和贮存。本部分适用于输配电用电气装置及电了电器设备或元件连接用的电工铜编织线。 2 规范性引用文件 下列文件中的条款通过JB/T6313的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 3953—2009 电工圆铜线 GB/T 4909.1—2009 裸电线试验方法 第1部分：总则 GB/T 4910—2009 镀锡圆铜线 JB/T 8137.1~8137.4—1999 电线电缆交货 3 代号、产品标记及示例 3.1 代号 3.1.1 系列代号：电工铜编织线 3.1.2 产品结构特征代号：斜纹、直纹 3.1.3 材料特征代号：铜、锡（镀层） 3.1.4 单线标称直径代号：0.20mm、0.15mm、0.10mm、0.07mm 3.1.5 产品使用特征代号：扬声器音圈用、屏蔽保护用 3.2 产品标记及示例 3.2.1 产品用型号、规格及标准编号表示。 3.2.2 斜纹编织线的规格包括标称截面积和锭数（仅在同一型号及标称截面积有不同结构时，应标明锭数)。扬声器音圈用编织线的规格为标称截面积。屏蔽保护用镀锡铜编织套规格为套径。直纹铜编织线规格为标称截面积。注：锭数即单套铜编织线产品的股数。 示例1：标称截面积为25mm²，36锭15型斜纹铜编织线，表示为：TZ-15(36)25 JB/T6313.2—2011 示例2：标称截面积为35mm²，10型直纹铜编织线，表示为：TZZ-1035 JB/T6313.3—2011 示例3：标称截面积为0.2mm的扬声器音圈用铜编织线，表示为：TZQ-0.2 JB/T6313.2—2011 示例4：套径范围为16mm~24mm的屏蔽保护用镀锡铜编织套，表示为：TZXP-16~24 JB/T6313.2—2011 4 技术要求 4.1 材料 4.1.1 铜编织线应采用符合GB/T 3953—2009中规定的TR型软圆铜线，单线直径为0.10mm及以下者，也可以采用符合GB/T 3953—2009中规定的TY型硬圆铜线。 4.1.2 镀锡铜编织线（套）应采用符合GB/T 4910—2009中规定的TXR型镀锡软圆铜线。 4.2 表面质量 产品表面应平整、无油污，不应有与良好工业产品不相称的各种缺陷。 4.3 工艺要求 4.3.1 铜编织线及镀锡铜编织线（套）编织层不应有缺股、跳股、漏编或股线断裂现象，股线接头处应修剪平整。 4.3.2 在不影响外形尺寸及各项性能的前提下，经与需方协商同意，个别股线中允许缺线，截面积在25mm²及以上允许缺总面积的0.5%，截面积在25mm²以下允许缺总面积的1%。 5 检验规则 5.1 产品应由制造厂的质量检查部门检验合格后方可出厂，出厂产品应附有质量检验合格证。 5.2 产品应按规定的试验项目进行检验。型式试验（T）、例行试验（R）和抽样试验（S）的定义按GB/T 4909.1—2009中的规定。 5.3 抽样项目的试验结果如不合格时，应加倍抽样，对不合格项目进行第二次试验，如仍有不合格时，应全部检验。 5.4 产品外观应用目力（正常视力）逐件检查。 6 包装、运输和贮存 6.1 包装 6.1.1 产品应成盘或成圈交货，每个包装件应为同一型号、同一规格。若在一个包装件内装有两个或两个以上的线段时，应在两根的连接处加以明显标志；如有特殊要求，应标明线段数量。 6.1.2 成盘包装用的线盘应符合JB/T 8137的规定。 6.1.3 成圈线每圈重量不应超过50kg，或由供需双方协商。成圈包装的产品，应加用防潮材料，采取防潮措施。 6.1.4 每个包装件上应附有标签，标明：a）制造厂名称及商标；b）型号、规格；c）长度：单位为m；d）毛重及净重：单位为kg；e）制造日期：年月日；f)标准编号。 6.1.5 出口产品的包装应符合有关规定。 6.2 运输和贮存 在装卸、运输和贮存中应注意避免损伤产品，贮存环境要求通风、干燥并无腐蚀性气体。
