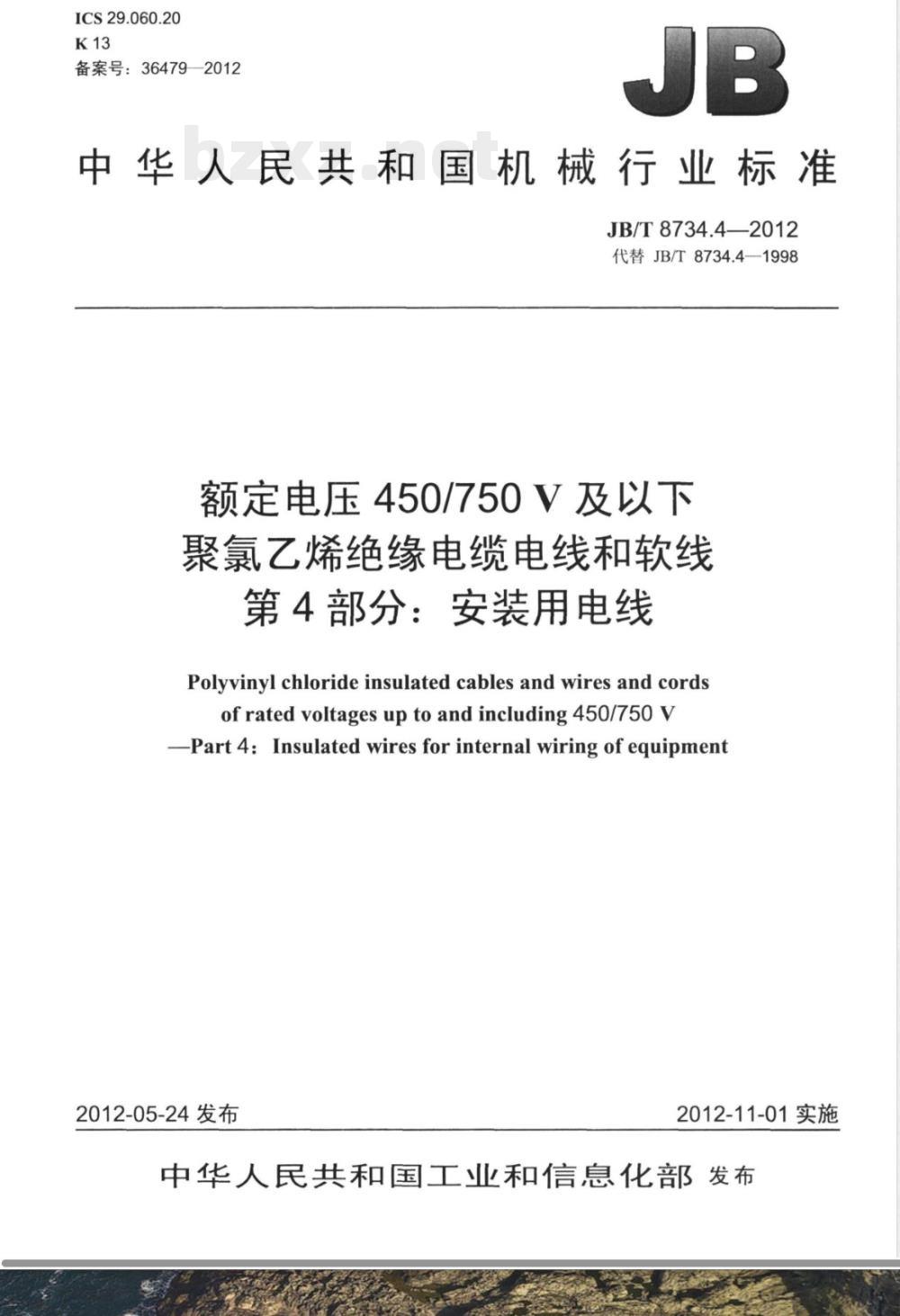

【其他行业标准】 额定电压450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第4部分：安装用电线

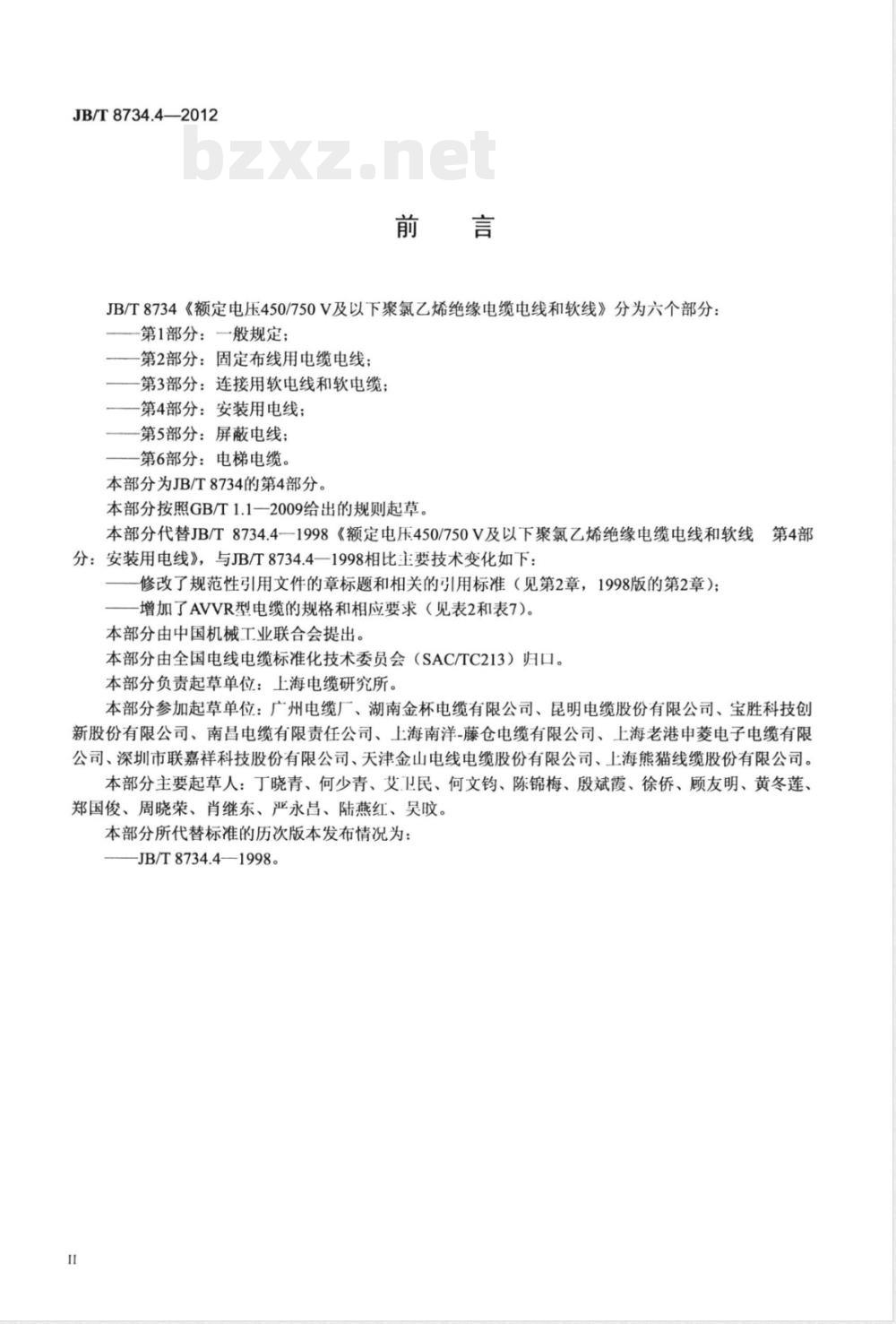

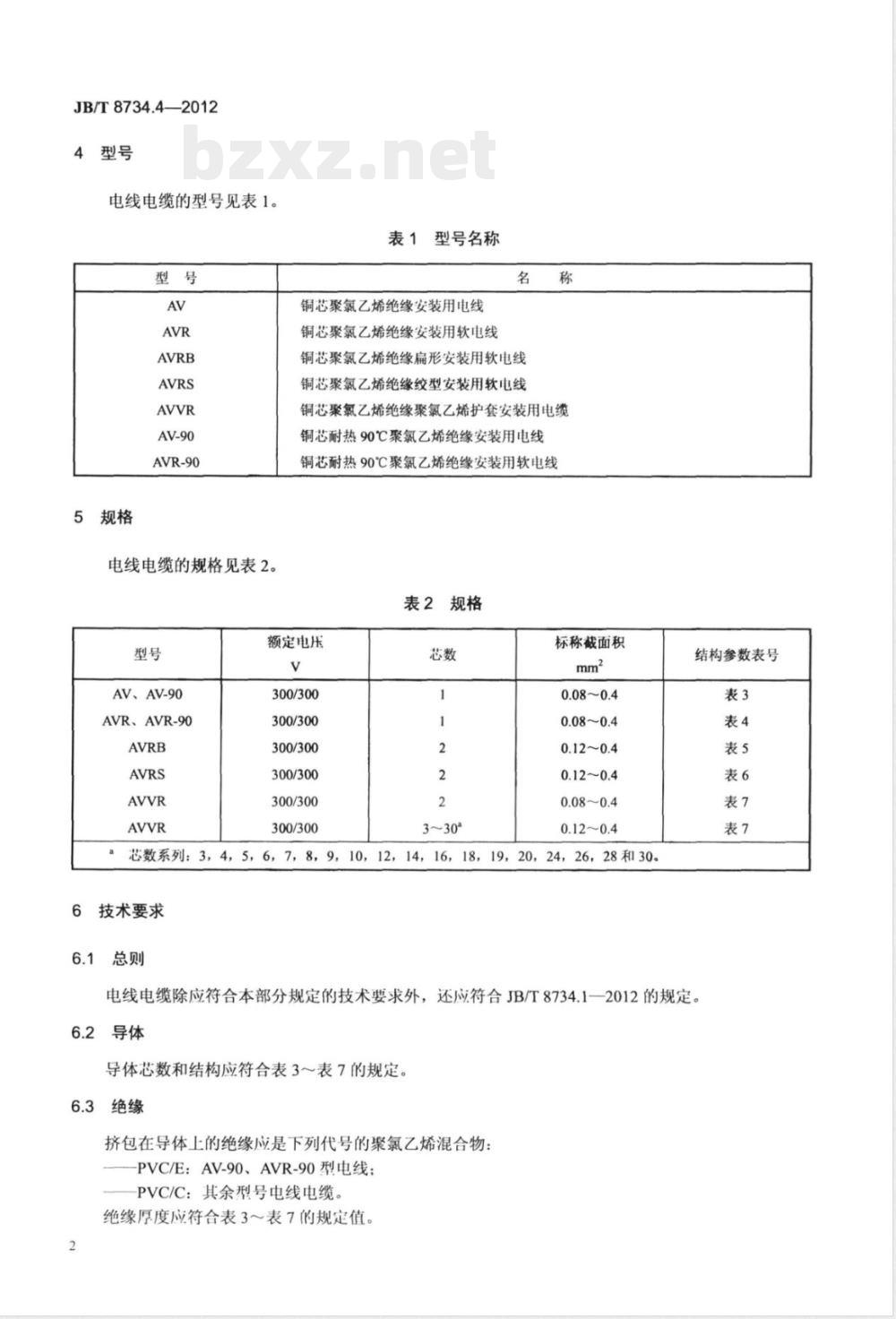

JB/T8734.4—2012 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第4部分：安装用电线 中华人民共和国机械行业标准 发布日期：2012-05-24 实施日期：2012-11-01 代替标准：JB/T8734.4—1998 前言 JB/T8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分：第1部分：一般规定；第2部分：固定布线用电缆电线；第3部分：连接用软电线和软电缆；第4部分：安装用电线；第5部分：屏蔽电线；第6部分：电梯电缆。 n本部分为JB/T8734的第4部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分代替JB/T8734.4—1998《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第4部分：安装用电线》，与JB/T8734.4—1998相比主要技术变化如下：修改了规范性引用文件的章标题和相关的引用标准；增加了AVVR型电缆的规格和相应要求。 n本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。参加起草单位：广州电缆厂、湖南金杯电缆有限公司、昆明电缆股份有限公司、宝胜科技创新股份有限公司、南昌电缆有限责任公司、上海南洋-藤仓电缆有限公司、上海老港申菱电子电缆有限公司、深圳市联嘉祥科技股份有限公司、天津金山电线电缆股份有限公司、上海熊猫线缆股份有限公司。主要起草人：丁晓青、何少青、艾卫民、何文钧、陈锦梅、殷斌霞、徐侨、顾友明、黄冬莲、郑国俊、周晓荣、肖继东、严永昌、陆燕红、吴蚊。 1 范围 JB/T8734的本部分规定了安装用电线的使用特性、型号、规格、技术要求和检验。本部分适用于交流额定电压U/U为300/300V及以下电器、仪表和电子设备及自动化装置内部布线用的铜芯聚氯乙烯绝缘安装用电线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法—厚度和外形尺寸测量—机械性能试验 GB/T2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法—热老化试验方法 GB/T2951.13—2008 电缆和光缆绝缘和护套材料通用试验方法 第13部分：通用试验方法—密度测定方法—吸水试验—收缩试验 GB/T2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法—低温试验 GB/T2951.31—2008 电缆和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法—高温压力试验—抗开裂试验 GB/T2951.32—2008 电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法—失重试验—热稳定性试验 GB/T5023.2—2008 额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：试验方法 GB/T18380.12—2008 电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验—1kW预混合型火焰试验方法 GB/T18380.22—2008 电缆和光缆在火焰条件下的燃烧试验 第22部分：单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法 JB/T8734.1—2012 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第1部分：一般规定 3 使用特性 3.1 电缆的额定电压U/U为300/300V。 3.2 AV-90、AVR-90型电线的长期允许工作温度不应超过90℃，其他型号电线电缆的长期允许工作温度不应超过70℃。 注：当电线的使用环境可防止热塑流动和容许减小绝缘电阻的情况下，能连续在90℃使用的PVC混合物，在缩短总工作时间的前提下，其工作温度可提高至105℃。 4 型号 电线电缆的型号见表1。 表1 型号名称 AV、AV-90：铜芯耐热90℃聚氯乙烯绝缘安装用电线 AVR、AVR-90：铜芯耐热90℃聚氯乙烯绝缘安装用软电线 AVRB：铜芯聚氯乙烯绝缘扁形安装用软电线 AVRS：铜芯聚氯乙烯绝缘绞型安装用软电线 AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用电缆 5 规格 电线电缆的规格见表2。 表2 规格 型号 | 额定电压 | 芯数 | 标称截面积 (mm²) AV、AV-90 | 300/300V | 1 | 0.08~0.4 AVR、AVR-90 | 300/300V | - | 0.08~0.4 AVRB | 300/300V | 2 | 0.12~0.4 AVRS | 300/300V | 2 | 0.12~0.4 AVVR | 300/300V | 2~30 | 0.12~0.4 （注：芯数系列包含 3，4，5，6，7，8，9，10，12，14，16，18，19，20，24，26，28和30） 6 技术要求 6.1 总则 电线电缆除应符合本部分规定的技术要求外，还应符合JB/T8734.1—2012的规定。 6.2 导体 导体芯数和结构应符合表3～表7的规定。 6.3 绝缘 挤包在导体上的绝缘应是下列代号的聚氯乙烯混合物：AV-90、AVR-90型电线采用PVC/E；其余型号电线电缆采用PVC/C。绝缘厚度应符合表3～表7的规定值。绝缘电阻不应小于表3～表7的规定值。 6.4 绝缘线芯成缆 两芯及以上圆形电线的绝缘线芯应绞合成缆，最外层绞向为右向。AVRS型电线的绞合节距不应超过电线平均外径上限的8倍。 两芯扁形电线的绝缘线芯应平行放置。在导体之间绝缘两边应有一凹槽，便于分离绝缘线芯。成缆间隙可单独填充或用护套填充，但任一填充物均不应粘连绝缘线芯。 6.5 护套 挤包在绝缘或成缆线芯上的护套应是代号为PVC/ST4的聚氯乙烯混合物。护套厚度应符合表7的规定。护套允许填满绝缘线芯之间的空隙而构成填充，但不应粘连绝缘线芯。绝缘线芯成缆后允许绕包薄膜带子，但也不应粘连绝缘线芯。 6.6 外形尺寸 圆形电缆和扁形电缆的平均外径或外形尺寸应符合表3～表7的规定。 7 检验 产品检验项目、试验类型和试验方法按表8的规定。 [附录：主要规格参数摘要] 表3 AV、AV-90型300/300V铜芯聚氯乙烯绝缘安装用电线 标称截面积(mm²) | 导体形式 | 绝缘厚度(mm) | 平均外径上限(mm) | 20℃导体电阻最大值(Ω/km) 0.08 | 实心 | 0.4 | 1.3 | 铜芯:225.2, 镀锡铜芯:229.6 0.12 | 实心 | 0.4 | 1.4 | 铜芯:144.1, 镀锡铜芯:146.9 0.2 | 实心 | 0.4 | 1.5 | 铜芯:92.3, 镀锡铜芯:94.0 0.3 | 实心 | 0.4 | 1.6 | 铜芯:64.1, 镀锡铜芯:65.3 0.4 | 实心 | 0.4 | 1.7 | 铜芯:47.1, 镀锡铜芯:48.0 （注：70℃或90℃时绝缘电阻最小值：0.018~0.012 MΩ·km） 表4 AVR、AVR-90型300/300V铜芯聚氯乙烯绝缘安装用软电线 标称截面积(mm²) | 导体中单线最大直径(mm) | 绝缘厚度(mm) | 平均外径上限(mm) | 20℃导体电阻最大值(Ω/km) 0.08 | 0.13 | 0.4 | 1.3 | 247 0.12 | 0.16 | 0.4 | 1.5 | 158 0.16 | 0.16 | 0.4 | 1.6 | 92.3 0.2 | 0.16 | 0.5 | 2.0 | 69.2 0.3 | 0.16 | 0.5 | 2.1 | 48.2
