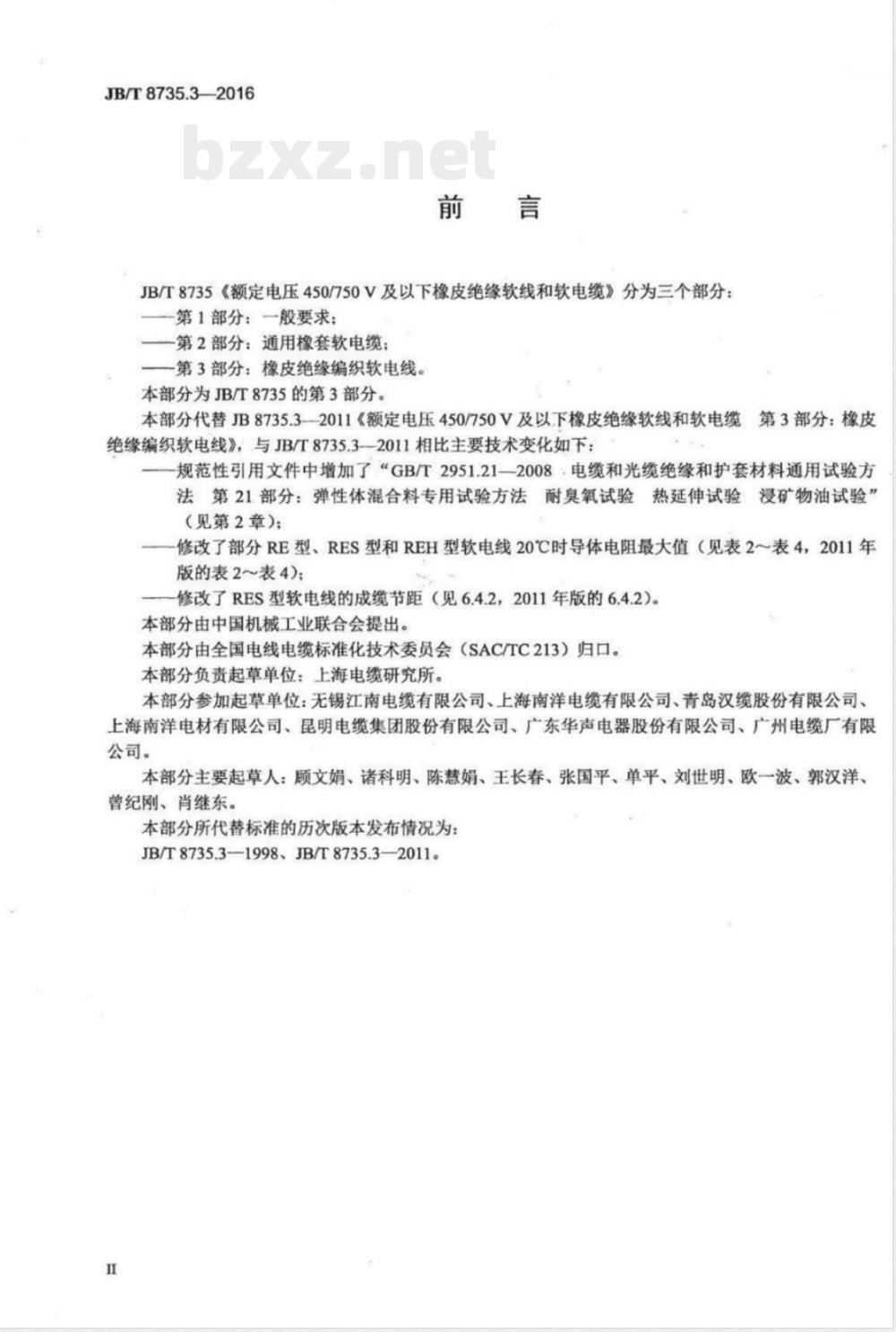

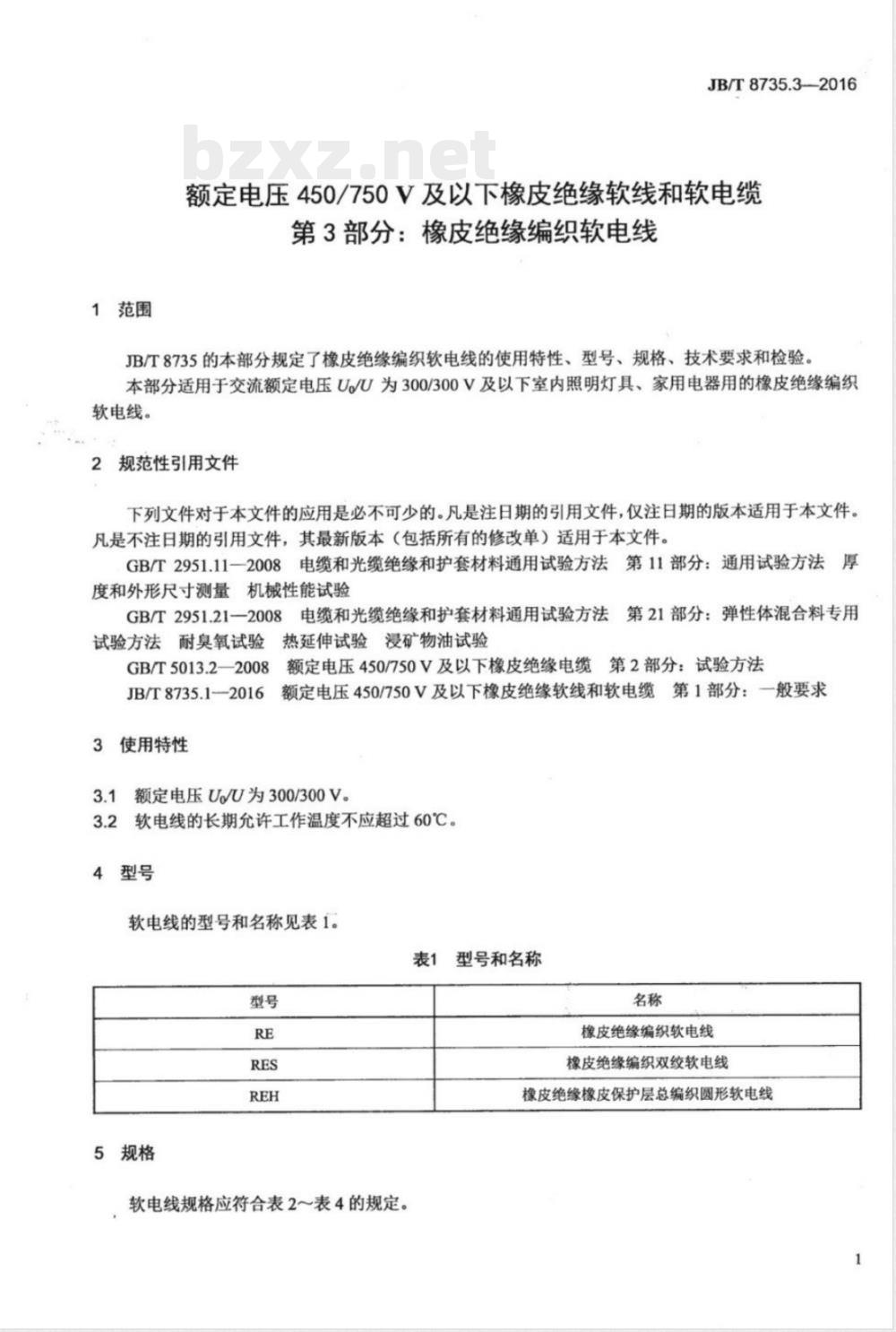

额定电压450/750V及以下橡皮绝缘软线和软电缆 第3部分：橡皮绝缘编织软线 (JB/T8735.3—2016) 【前言】 JB/T8735《额定电压450/750V及以下橡皮绝缘软线和软电缆》分为三个部分：第1部分：一般要求；第2部分：通用橡套软电缆；第3部分：橡皮绝缘编织软线。本部分为JB/T8735的第3部分。 本部分代替JB/T8735.3-2011《额定电压450/750V及以下橡皮绝缘软线和软电缆 第3部分：橡皮绝缘编织软电线》，与JB/T8735.3-2011相比主要技术变化如下： 1. 规范性引用文件中增加了“GB/T2951.21—2008，电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验”（见第2章）； 2. 修改了部分RE型、RES型和REH型软线20℃时导体电阻最大值（见表2表4，2011年版的表2～表4）； 3. 修改了RES型软线的成缆节距（见6.4.2，2011年版的6.4.2）。 本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 起草单位：上海电缆研究所。 参加起草单位：无锡江南电缆有限公司、上海南洋电缆有限公司、青岛汉缆股份有限公司、上海南洋电材有限公司、昆明电缆集团股份有限公司、广东华声电器股份有限公司、广州电缆厂有限公司。 主要起草人：顾文娟、诸科明、陈慧娟、王长春、张国平、单平、刘世明、欧一波、郭汉洋、曾纪刚、肖继东。 【1 范围】 JB/T8735.3-2016的本部分规定了橡皮绝缘编织软线的使用特性、型号、规格、技术要求和检验。本部分适用于交流额定电压U/U为300/300V及以下室内照明灯具、家用电器用的橡皮绝缘编织软线。 【2 规范性引用文件】 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验 - GB/T2951.21—2008 电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验 - GB/T5013.2—2008 额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法 - JB/T8735.1—2016 额定电压450/750V及以下橡皮绝缘软线和软电缆第1部分：一般要求 【3 使用特性】 3.1 额定电压U/U为300/300V。 3.2 软电线的长期允许工作温度不应超过60℃。 【4 型号】 软电线的型号和名称见表1。 表1 型号和名称 型号 | 名称 ---|--- RE | 橡皮绝缘编织软线 RES | 橡皮绝缘编织双绞软电线 REH | 橡皮绝缘橡皮保护层总编织圆形软电线 【5 规格】 软电线规格应符合表2～表4的规定。 表2 RE型橡皮绝缘编织软线规格 导体标称截面积(mm²) | 导体中单线最大直径(mm) | 绝缘厚度(mm) | 平均外径(三芯) 下限(mm) / 上限(mm) | 20℃时导体电阻最大值(Ω/km) 铜芯 / 镀锡铜芯 ---|---|---|---|--- 0.3 | 0.16 | 0.6 | 3.9 / 5.3 | 71.3 / 73.0 0.4 | 0.16 | 0.6 | 4.2 / 5.6 | 49.6 / 51.1 0.5 | 0.16 | 0.6 | 5.2 / 6.8 | 40.2 / 41.3 0.75 | 0.16 | 0.6 | 7.9 / 10.2 | 8.22 / 8.46 1 | 0.16 | 0.6 | 8.9 / 11.5 | 5.10 / 5.24 1.5 | 0.16 | 0.8 | - | - 2.5 | 0.16 | 0.8 | - | - 4 | 0.16 | 0.8 | - | - 表3 RES型编织双绞软电线规格 导体标称截面积(mm²) | 导体中单线最大直径(mm) | 绝缘厚度(mm) | 每根编织绝缘线芯平均外径上限(mm) | 20℃时导体电阻最大值(Ω/km) 铜芯 / 镀锡铜芯 ---|---|---|---|--- 0.3 | 0.16 | 0.6 | 2.6 | 71.3 / 73.0 0.4 | 0.16 | 0.6 | 2.8 | 49.6 / 51.1 0.5 | 0.16 | 0.6 | 2.9 | 40.2 / 41.3 0.75 | 0.16 | 0.6 | 3.1 | 8.22 / 8.46 1 | 0.16 | 0.6 | 3.3 | 5.10 / 5.24 1.5 | 0.16 | 0.8 | 4.1 | - 2.5 | 0.16 | 0.8 | 4.6 | - 4 | 0.16 | 0.8 | 5.3 | - 表4 REH型总编织圆形软电线规格 导体标称截面积(mm²) | 导体中单线最大直径(mm) | 绝缘厚度(mm) | 平均外径 下限(mm) / 上限(mm) | 20℃时导体电阻最大值(Ω/km) 铜芯 / 镀锡铜芯 ---|---|---|---|--- 0.3 | 0.16 | 0.6 | 4.2 / 5.6 | 71.3 / 73.0 0.4 | 0.16 | 0.6 | 4.5 / 6.0 | 49.6 / 51.1 0.5 | 0.16 | 0.6 | 4.7 / 6.2 | 40.2 / 41.3 0.75 | 0.16 | 0.6 | 5.0 / 6.6 | 8.22 / 8.46 1 | 0.16 | 0.6 | 5.3 / 7.0 | 5.10 / 5.24 1.5 | 0.16 | 0.8 | 6.5 / 7.4 | - 2.5 | 0.16 | 0.8 | 7.0 / 8.5 | - 4 | 0.16 | 0.8 | 7.4 / 9.1 | - 【6 技术要求】 6.1 总则 软电线除应符合本部分规定的技术要求外，还应符合JB/T8735.1—2016的规定。若JB/T8735.1—2016与本部分有不一致，以本部分为准。 6.2 导体 6.2.1 导体芯数和结构应符合表2～表4的规定。 6.2.2 导体中的单线可以镀锡或不镀锡。 6.3 绝缘 6.3.1 绝缘应是代号为IE4型橡皮混合物。如果不采用挤出，绝缘至少应由两层组成，两层绝缘间应不分层。 6.3.2 绝缘厚度应符合表2、表4的规定。 6.4 绞合 6.4.1 RE、REH型软线的绝缘线芯应绞合成缆，成缆间隙用棉纱或柔软性能相当的其他材料填充圆整。RES型软电线应在绝缘线芯编织后绞合。 6.4.2 RE型软线的成缆节距不应超过电缆平均外径上限的7.5倍；REH型软线的成缆节距不应超过电缆平均外径上限的8倍；RES型软线的成缆节距不应超过每根编织绝缘线芯平均外径上限的16倍。 6.5 保护层 6.5.1 RE型橡皮绝缘编织软线、REH型总编织圆形软电线绞合成缆后应进行编织，REH型总编织圆形软电线在编织前应挤包一层薄薄的橡皮。编织物应半嵌入橡皮保护层。 6.5.2 编织层应用长丝再生纤维、腊光棉纱或其他类似的材料。 6.6 外形尺寸 RE型橡皮绝缘编织软电线平均外径应符合表2的规定；REH型总编织圆形软电线平均外径应符合表4的规定；RES型编织双绞软电线的每根编织绝缘线芯平均外径应符合表3的规定。 6.7 产地标志
