【JT交通运输标准】 水运工程设计信息模型应用标准

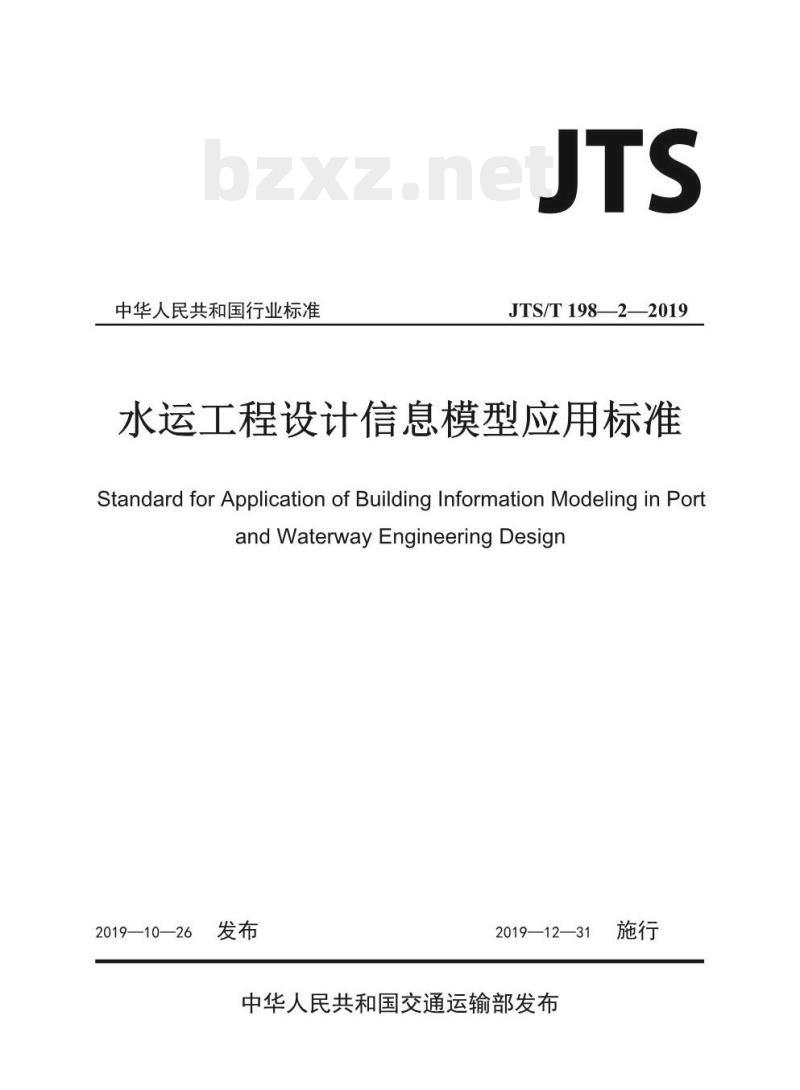

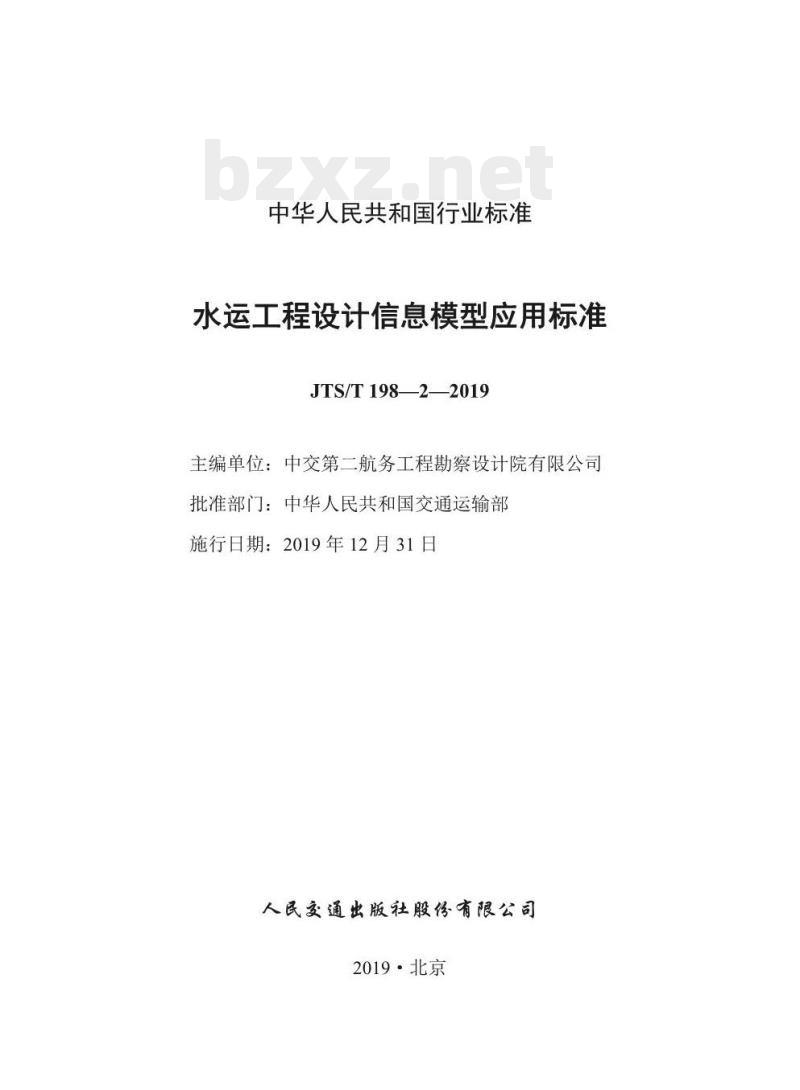

中华人民共和国行业标准 JTS/T198-2019 水运工程设计信息模型应用标准 Standard for Application of Building Information Modeling in Port and Waterway Engineering Design 批准部门：中华人民共和国交通运输部 施行日期：2019年12月31日 主编单位：中交第二航务工程勘察设计院有限公司 出版单位：人民交通出版社股份有限公司 2019·北京 【制定说明】 本标准是根据“交通运输部办公厅关于下达2016年度水运工程标准编制计划的通知”（交办水函（2016）731号）的要求，由交通运输部水运局组织有关单位在总结大量国内水运工程设计阶段信息模型应用经验的基础上，通过深入调查研究，借鉴国内外相关标准，吸纳水运工程设计阶段信息模型应用先进技术，广泛征求有关单位和专家意见，并结合我国水运工程设计阶段信息模型应用现状发展和需要制定而成。近年来，信息模型技术在土木工程行业呈现出广泛应用的趋势。目前水运工程尚缺乏相应的设计阶段信息模型标准，为保证水运工程的持续稳定发展，推进信息模型在工程中的应用，完善水运工程标准体系，适应水运工程发展需要，交通运输部水运局组织制定了本标准。 本标准共分8章和5个附录，并附条文说明，主要包括设计阶段信息模型、协同设计、分类与编码、存储、交付等内容。本标准主编单位为中交第二航务工程勘察设计院有限公司，参编单位为中交第一航务工程勘察设计院有限公司、中交第二航务工程局有限公司、长江航道规划设计研究院、四川省交通勘察设计院有限公司、大连理工大学、欧特克软件（中国）有限公司等。 【编写人员分工】 1 总则：王晋、刘松、王炜正 2 术语：王晋、刘松、王炜正、邹艳春、陈青红、文曦 3 基本规定：刘松、王晋、王炜正 4 设计阶段信息模型：王炜正、邹艳春、陈青红、袁立莎、朱明、李国杰、田仲、吉明、石露、汤霖、阳、柯牛、作鹏、文曦、何洋、郭涛、朱明、姜韶华 5 协同设计：陈青红、全魏世桥 6 分类与编码：邹艳春、陈青红、翟世鸿、任耀、魏世桥、吉明 7 存储：刘松、文曦、李国杰 8 交付：王晋、刘松、王炜正、杨新才、袁立莎、翟世鸿、郭涛、姜韶华、任耀、邹艳春、陈青红、袁立莎、郭涛、俞武华 附录A：刘松、陈青红、李国杰、田仲、吉明、石露、汤霖、牛作鹏 附录B：王炜正、何洋 附录C：邹艳春、陈青红、程凯、杨新才、焦磊、李国杰、田仲 附录D：陈青红、杨新才、程凯、焦磊、李国杰 附录E：王晋 【目次】 1 总则 2 术语 3 基本规定 4 设计阶段信息模型 4.1 一般规定 4.2 模型层级 4.3 模型内容 4.4 模型应用 5 协同设计 5.1 一般规定 5.2 协同设计内容 5.3 协同设计要求 6 分类与编码 6.1 一般规定 6.2 编码应用方法 7 存储 7.1 一般规定 7.2 项目级信息模型 7.3 单体级信息模型 7.4 专业级信息模型 7.5 构件与设备级信息模型 7.6 钢筋与零件级信息模型 8 交付 8.1 一般规定 8.2 模型深度等级 8.3 交付物 附录A 港口工程模型粒度和信息细度表 附录B 航道工程模型粒度和信息细度表 附录C 通航建筑物工程模型粒度和信息细度表 附录D 修造船水工工程模型粒度和信息细度表 附录E 【正文】 1 总则 1.0.1 为规范水运工程设计阶段信息模型应用，提高设计阶段信息模型应用效率和效益，制定本标准。 1.0.2 本标准适用于港口工程、航道工程、通航建筑物工程和修造船水工工程设计阶段信息模型的创建、运用和管理。 1.0.3 水运工程设计阶段信息模型的创建、运用和管理，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 水运工程信息模型 Building Information Modeling (BIM)：水运工程在全生命期内物理、功能特性的数字化表达，为项目全生命期内的各种决策提供信息支持；是创建和利用工程项目数据在其全生命期内进行设计、施工和运营维护的业务过程；是使用模型内的信息支持工程项目全生命期业务流程的组织和控制。简称：信息模型。 2.0.2 设计阶段信息模型 BIM in Design：在水运工程设计阶段创建并应用于设计的信息模型。 2.0.3 几何信息 Geometric Information：建构筑物与设备设施的空间位置和自身几何形状信息。 2.0.4 非几何信息 Non-Geometric Information：建构筑物与设备设施几何信息之外的其他信息。 2.0.5 项目级信息模型 Project-Level Information Model：表达水运工程项目中工程内容的信息模型。 2.0.6 单体级信息模型 Unit-Level Information Model：表达水运工程项目单体内工作内容的信息模型。 2.0.7 专业级信息模型 Discipline-Level Information Model：表达水运工程各专业工作内容的信息模型。 2.0.8 构件与设备级信息模型 Component & Equipment-Level Information Model：表达水运工程项目单体内构件、设备几何形态及其属性的信息模型。 2.0.9 钢筋与零件级信息模型 Rebar & Part-Level Information Model：表达构件与设备中零部件组成的信息模型。 2.0.10 元素 Element：信息模型的最小应用单元。 2.0.11 碰撞检查 Clash Detection：检查设计阶段项目、单体、专业等信息模型中各类构件或设施是否满足空间相互关系的工作过程。 2.0.12 协同设计 Collaborative Design：各相关专业基于同一信息模型，依照设计流程，以模型协同作为主要协同方式的设计工作过程。
