船用锅炉控制系统修理技术要求CB / T 3642-94
分类号，聚32

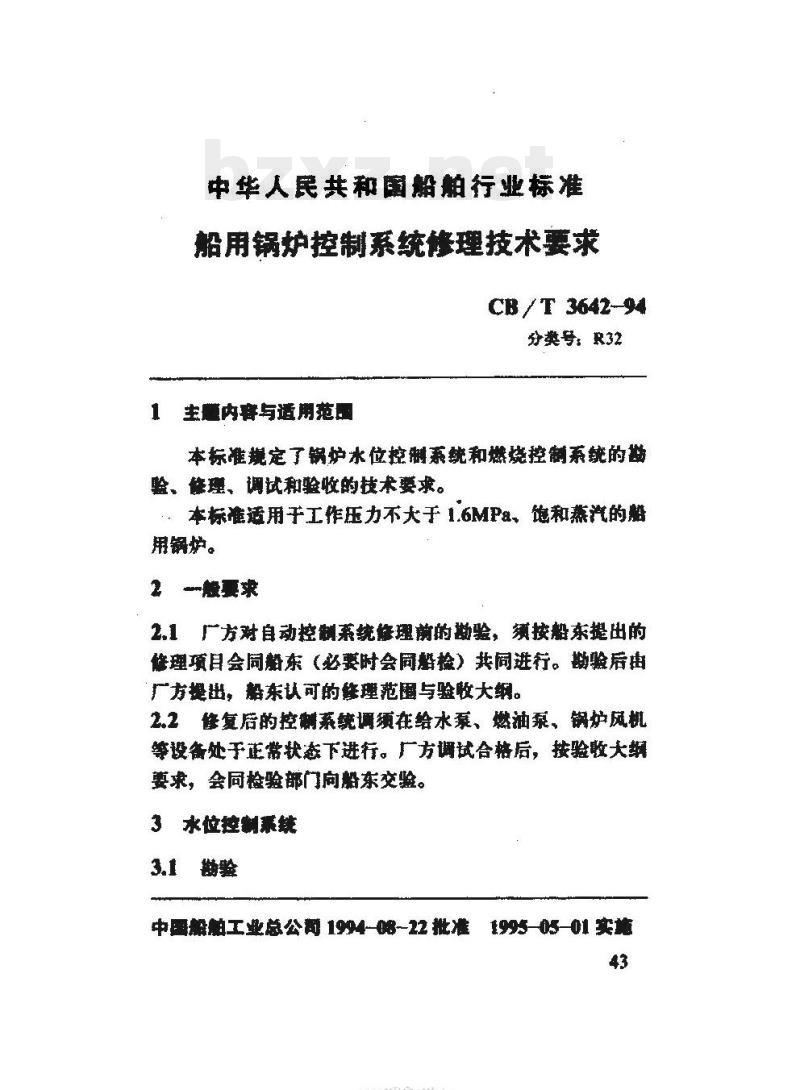

1 主髓内容与适用范
本标准规定了锅炉水位控系统和燃烧控制系统的舫验、能理、调试和验收的技术要求。本标准适用于工作压力不大于1.6MPa、饱和蒸汽的髓用锅炉。
2-般要求
2.1广方对自动控制系统修理前的勘验，须按船东提出的修理项目会同帮东（必要时会同检）共同进行。勘验后出广方提摄，毅东可的终理范超与验敢大纳。2.2修复后的控制系统调须在给水泵、燃油泵、锅炉风机等设备处于正常状态下进行。广方试合格后，按验收大纲要求。会同检验部门向龄东交验。3 水位控制统
3.1勘验
中照册射工业总公商 1994-08-22 批准TYYKAONiKAca
1995-05-01 实
CB / F 3642-94

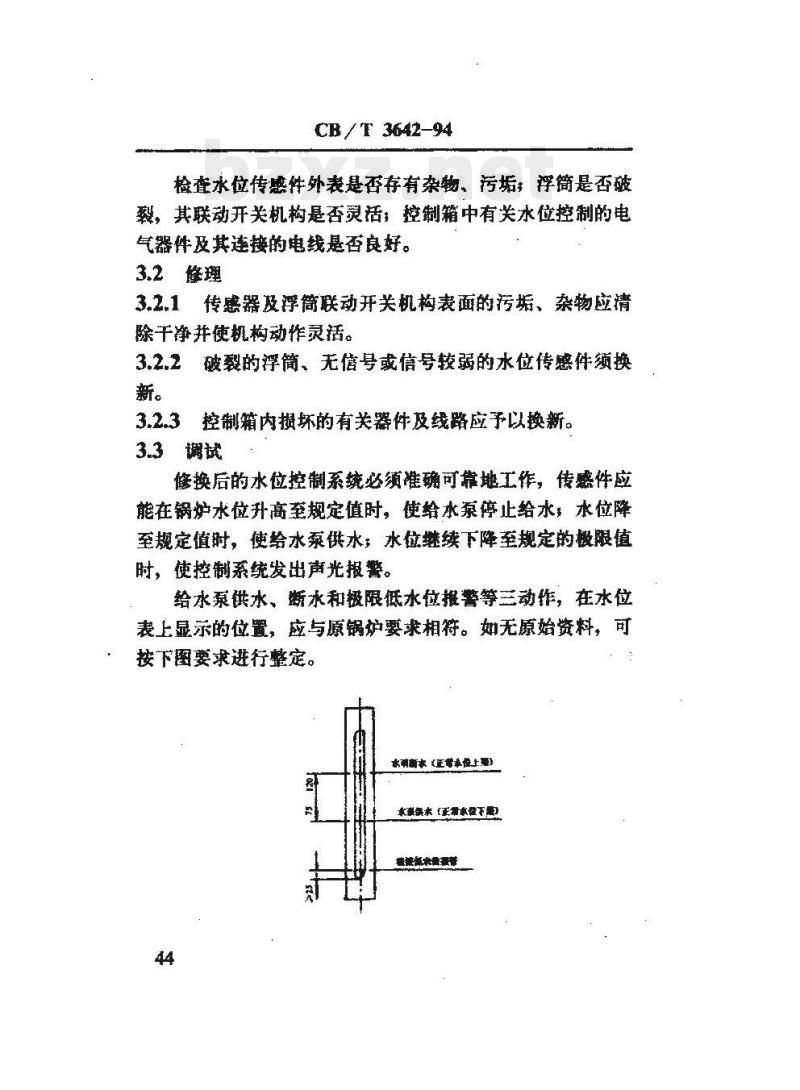

检查水位传感件外表是否存有杂物、污垢，浮简是否破裂，其联动开关机构是否灵活：控制箱中有关水位控制的电气器件及其连接的电线悬否良好。3.2修理
3.2.1传感器及浮简联动开关机构表面的污垢、杂物应清除干净并使机构动作灵活。
3.2.2破裂的浮简、无信号或信号较弱的水位传感件须换新。
3.2.3控制箱内摄坏的有关器件及线路应予以换新。3.3谣试
修换后的水位控制系统必须准确可靠地工作，传感件应能在锅炉水位升高至规定值时，使给水泵停止给水，水位降至规定值时，使给水泵供水，水位继续下降至规定的极限值时，使控制系统发出声光报警。给水泵供水、断水和极限低水粒报警等三动作，在水位表上显示的位置，应与原锅炉要求相符。如无原始资料，可按下图要求进行整定。
水列商本 《正管最检上要
最类末 (正者象位下题)
CB/T 3642-94

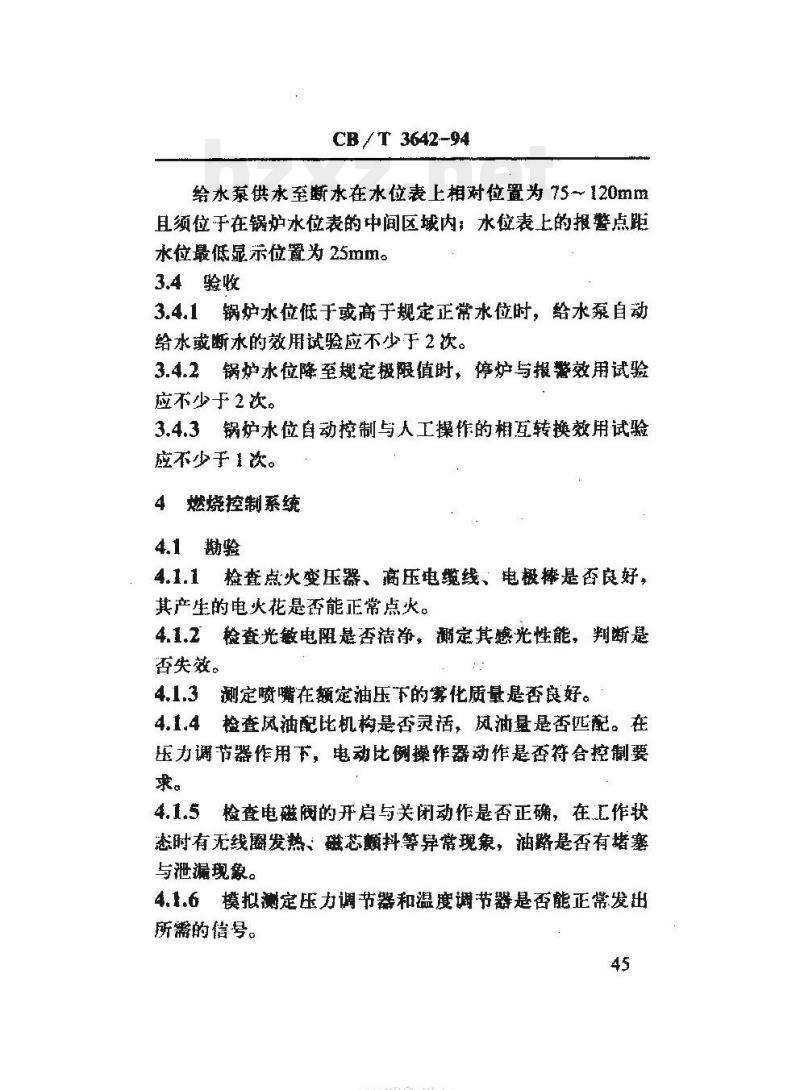

给水泵供水至断水在水位表上相对位置为75~120mm且须位于在锅炉水位表的中间区域内；水位表上的报警点距水位最低显示位置为25mm。
3.4验收
3.4.1锅炉水位低于或高于规定正常水位时，给水泵自动给水或断水的效用试验应不少于2次。3.4.2锅炉水位降至规定极值时，停炉与报警效用试验应不少于2次。
锅炉水位自动控制与人工操作的相互转换效用试验3.4.3
应不少于1次。
燃烧控制系统
4.1勘验
检查点火变压器、高压电缆线、电极棒是否良好，4.1.1
其产生的电火花否能正常点火。4.1.2检查光敏电阻是否洁净，谢定其感光性能，判断是否失效。
4.1.3测定喷嘴在额定油压下的雾化质量是否良好。4.1.4检查风油配比机构是否灵活，风油量是否匹配。在压力调节器作用下，电动比例操作器动作是否符合控制要求。
4.1.5检查电磁阀的开启与关闭动作是否正确，在作状态时有无线发热、磁芯颜抖等异常现象，油是否有堵塞与泄漏现象。
4.1.6模拟测定压力调节器和温度调节器是否能正常发出所需的信号。
HYKAONiKAca
CB /T 3642--94

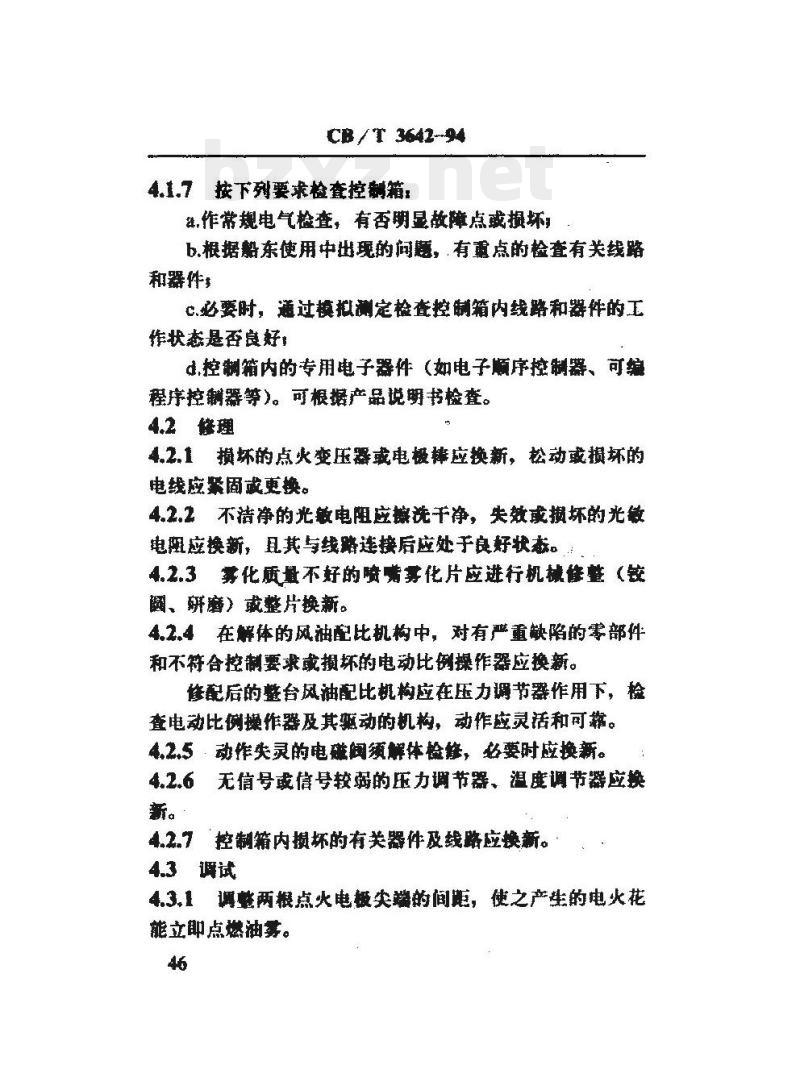

4.1.7按下列要求检查控箱
雄，作常规电气检查，有否期显放障点戒摄坏，b.根据帮东使用中出现的问题，有重点的检查有关线路和器件
C.必要时，通过模拟测定检查控箱内线路和器件的工推状态是否良好
控树箱内的专用电子器件（如电子顾序控制器、可编握序控糖器等）。可根据产品税期书检查。4.2修理
4.2.1损坏的点火变压器或电极摔应换新，松动或损坏的电线紧固或更换。
4.2.2不洁净的光敏电阻应擦洗干净，失效或损坏的光敏电理应换新，且其与线连接后应处于良好状裁。4.2.3募化质量不好的喷嘴雾化片应进行机械修整（铰、研磨）载整片换新。
4.2.4在解体的风油配比机构中，对有严重缺陷的零部件和不符合控制要求或损坏的电动比例操作器应换新。修配后的整台风油配比机构应在压力调节器作用下，检查电动比例操作器及其爽动的机构，动作磁灵活和可靠。2.5：动作失灵的电磁闽须解体检修，必要时应换新。4.2.6无信号或信号较弱的压力调节器、温度调节器应换新。
4.2.7“控制箱内摄坏的有关器件及线路应换新。4.3谣试
4.3,1调整两根点火电极尖端的间距，使之产生的电火花能立即点燃油。
CB / T 3642-94
42.在系统完好情说下，顺序控制器的动作，须保证锅炉在点火燃烧前启动风机其在风门全开位置时，对炉膜和烟道进行前扫气，锅炉熄火后，应暂时使风机继续运转，对炉壁和烟道进行后扫气。扫气的整定时间，：应按原锅炉的要求，如无原始资料，可按表1规定。轰
点火燃烧前
熄火后
43.3：电磁擀开启时间的整定应不早于电火花的星现，当有点火燃烧器时主电磁阀开自时间的整定应不早于点火焰的呈现。如果点火不着，电磁阀从开启到关闭的整定时间应不大于表 2 规定。
点火方式
安全点火间
（电磁阅从并启到关闭）
直接点火
间接点火
换新的压力调节器与温度谢节器砭接修船验收大纲要求对其压力值（汽压过或过低、油旺过低）和温度值（油温过高或过低）进行整定。4.3.5·在全负荷工说下，钢整风油配比，使风油量能在完金充分混合情祝下燃烧良好，不结焦，不骨黑烟，4.3.6火焰监视器在锅炉点火及运行过程中必须能有效地对火焰进行监控。当点火失败时按表2中规定的时间、自动47
TYYKAoNiKAca
CB / T 3642-94
切断电磁阀，当运行中故障火焰熄灭时能在6S内自动切断电磁阀。
4.4验收
4.4.1锅炉从启动、升压至停炉的自动顺序控制效用试验应不少于2次。
4.4.2轻油、重油、燃料油的相互转换效用试验应不于2次。
锅炉燃烧自动控制与人工操作的相互转换效用试验应不少于1 次。
4.4.4锅炉燃烧控制系统在下列况逐进行不少于2次的停炉与报馨试验。
a.点火失嫩或燃烧器故障熄火
b.锅炉出口汽压商于规定值（须在安全阀启跳压力以下)，
c.燃油喷油压力低于规定值
d,燃油温度低于规定值
e,炉障强力通风失效
f锅炉水粒下降至规的极限抵水粒，附加说明：
本标准由全国海洋船标准化技术委员会修船分技术委员会提出。
本标雅由天津修船裁术研究所归口。本标准由上海船厂负责起草。
本标谁主要起草人张平、陈北建、罗育惠。48
