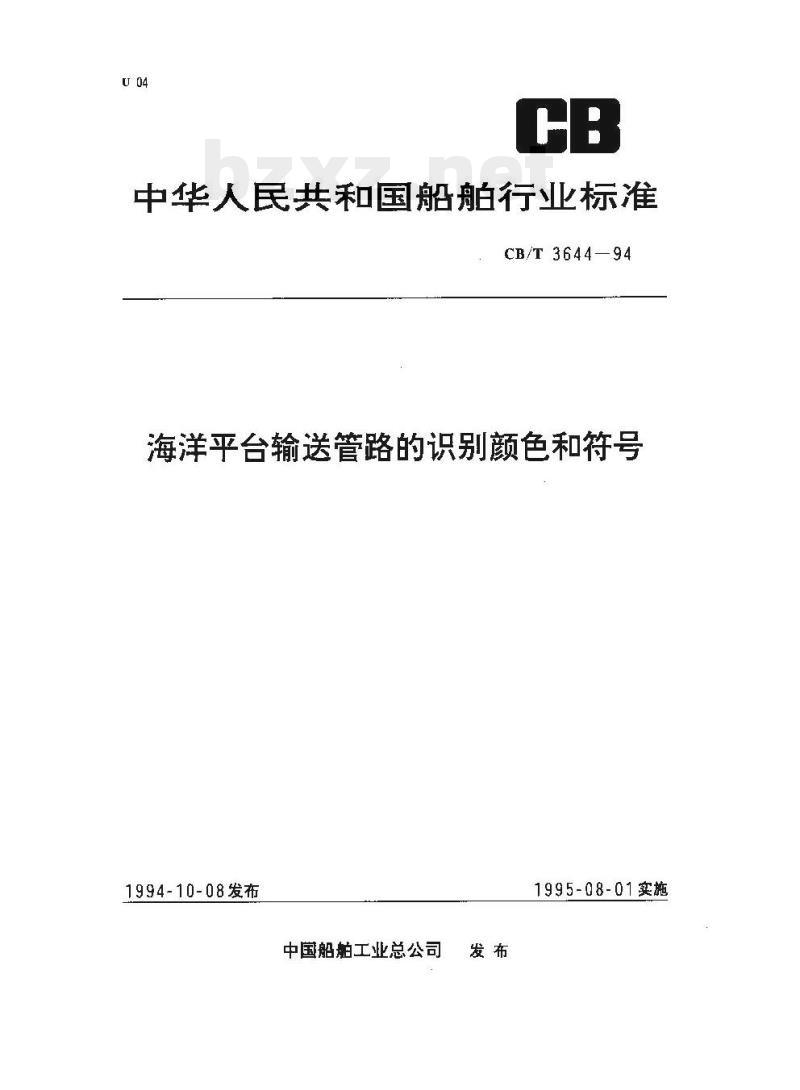

中华人民共和国船舶行业标准
CB/T 3644-94
海洋平台输送管路的识别颜色和符号1994-10-08发布
中国船舶工业总公司
1995-08-01实施
中华人民共和国船舶行业标准

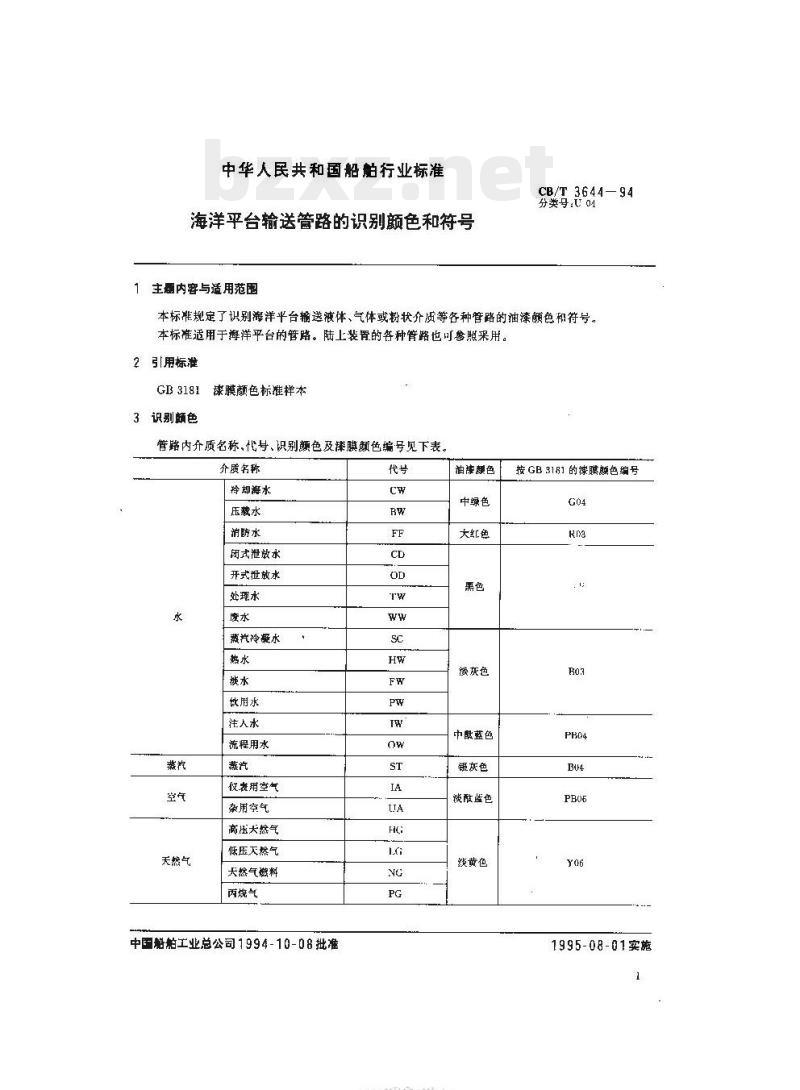

海洋平台输送管路的识别颜色和符号主显内容与适用范围
CB/T3644—94
分类号:U0
本标准规定了识别游洋平台输送液体、气体或粉状介质等各种管路的油漆题色和符号。本标准适用于海洋平台的管路。陆上装骨的各种管路也可象照采用。2引用标准
GB3181漆膜颜色标准样本
3识别频色
管路内介质名称、代号、识别颤色及漆膜颤色编号见下表。介质名称
玲却海水
压羲水
消防水
闭式泄放水
开式泄放水
处理水
燕汽冷水
饮用水
注人水www.bzxz.net
流程用水
天然气
仅衰用空气
杂用空气
高压大然气
低压天然气
大然气燃料
丙烷气
中国船舶工业总公司1994-10-08批准代号
油陕螺色
中绿色
大红色
淡灰色
中酸色
银灰色
淡酸蓝色
淡黄色
HTYKAONIKAca
按 GB 3181 的漆膜颜色编号
1995-08-01实施

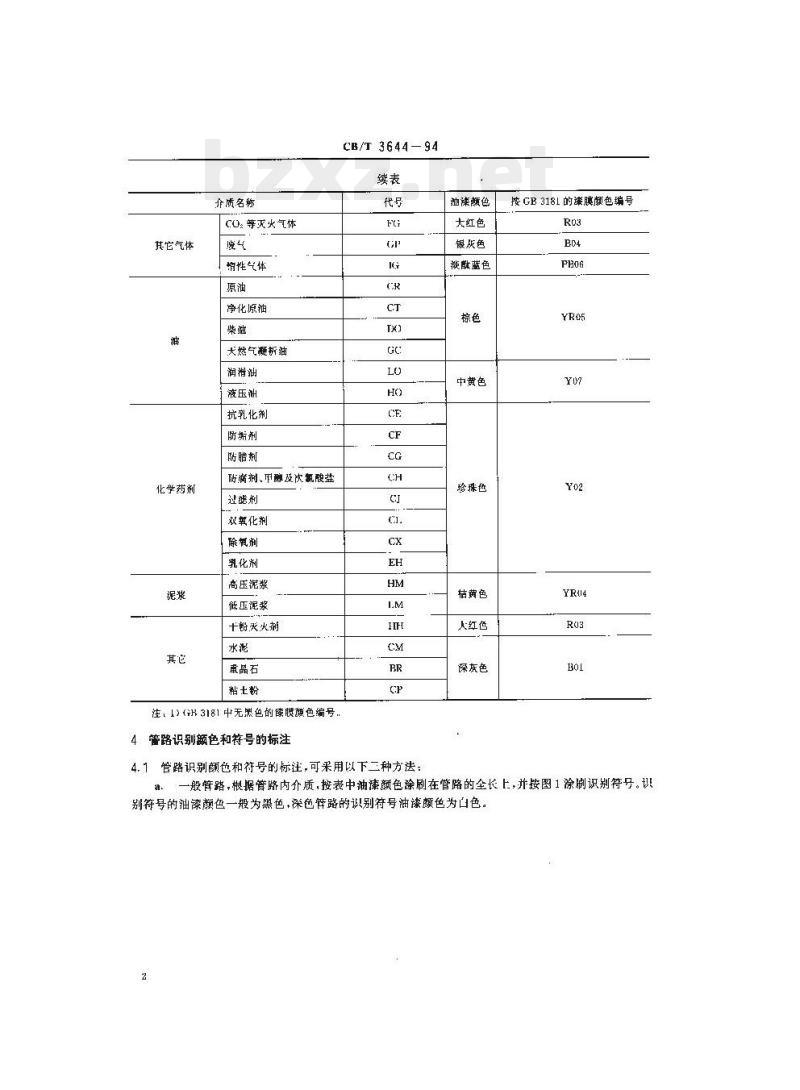

其它气体
化学药剂
齐质名称
CO：等灭火气体
性气体
净化原油
大然气凝新油
润滑油
液压洲
抗乳化剂
防垢剂
防腊剂
防腐剂.甲醇及次氨酸盐
过滤剂
双氧化剂
除氧剂
乳化剂
高压泥浆
低压泥浆
干粉灭火剂
重晶石
粘土粉
注，1)（1R3181中无黑色的读膜颜色编号，4管路识别颜色和符号的标注
CB/T3644-94
汕漆颜色
大红色
银炭色
淡酸蓝色
中黄色
珍珠色
枯黄色
人红色
深灰色
按GB3181的漆膜颜色编号

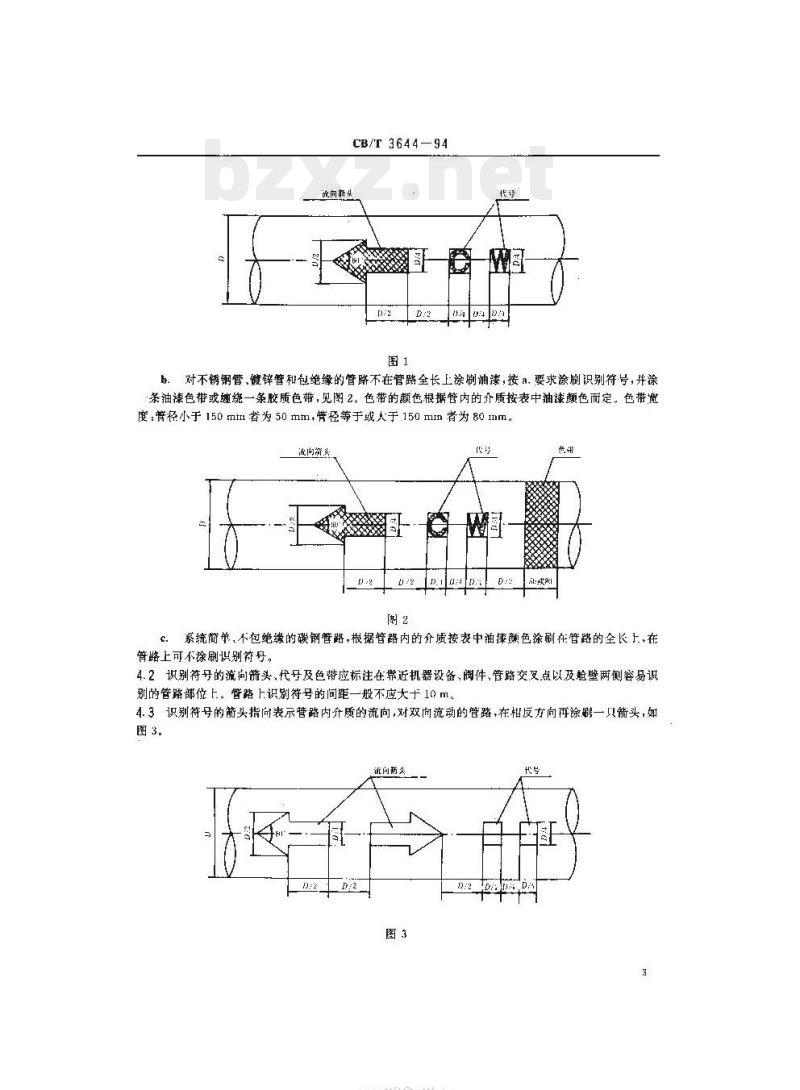

4.1管路识别颜色和符号的标注，可采用以下三种方法：一般管路，根据管路内介质，按表中油涛颜色涂刷在管路的全长上，并按图1涂识别符号。识别符号的油漆颜色一般为黑色，深色路的识别符号油漆颜色为白色2
CB/T 364494
流向新头
。对不锈钢管，键锌管和包绝缘的管路不在管路全长上涂刷油漆，按a，要求涂刷识别符号，并涂条油漆色带或缠绕一条胶质色带，见阁2。色带的颜色根据管内的介质按表中油颜色而定。色带宽度：管径小于150mtm者为50mm1.管径等于或人于 150m1n者为80mm。尚部头
系统簡单，不包绝缘的碳钢臂路，根据管路内的介质接表中油速颜色涂刷在管路的全长上，在管路上可不途刷识别符号。
4.2损别符号的流问筛头代号及色带应标注在靠近机器设备,阅件、管路交受点以及舱壁两侧容易识别的管路部位上。暨路上识别符号的间距一般不应大于10m。4.3识别符号的箭头指间表示管路内介质的流向,对双向流动的管路，在相反方向再涂刷一以箭头，如图3.
HTYKADNIKAca-
CB/T 3644—94

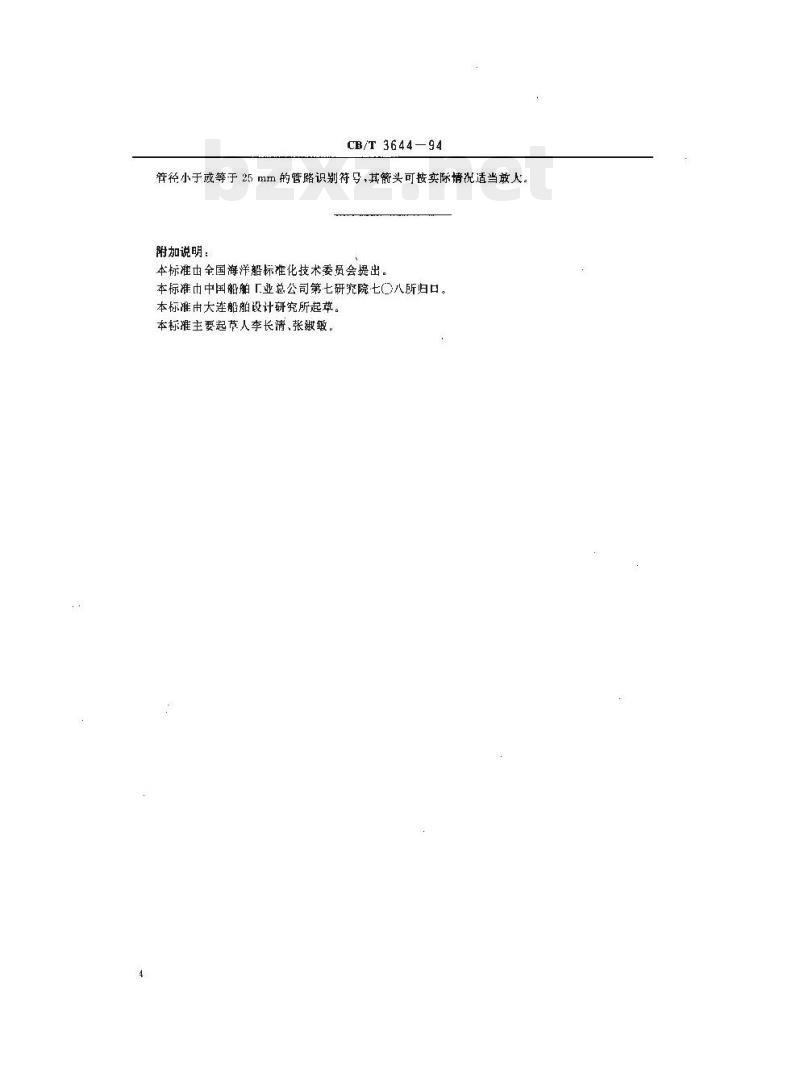

径小于或等于 25 mm 的管路识别符凸,其箭头可按实际情况适当放人。附加说明：
本标准由全国海洋船标准化技术委员会提出。本标准巾中国船舶「业总公司第七研究院七八所归口。本标准由大连船舶设计研究所起草。本标推主要起节人李长清、张淑敏。
