中华人民共和国船舶行业标准
CB/T 3645—94
推拉软轴操纵装置
1994--08—22发布
中国船工业总公司发布
1995--05—01实施
主题内客与适用范围
中华人民共和国船舶行业标
推拉软轴探纵装置
CB/T 3645--94
分类号：U48
本标准规定了推拉软轴(以下简称软轴)操纵装查的产品分类、技术要求、试验方法、检验规则、标志，包装和贮运，
本标准适用于软轴传递操纵力的船用机械遥控装置，其它机械遥控装置亦可参照采用。2引用标准
GB10848
CB*744
CB B83
CB 884
: CB 1146. 2
CB 1146. 3
CB I146.12
3产品分类
船用小五金通用技术条件
金牌镀层和化学酒层质检验
铜合金铸件技术茶件
铝合金链件技术条件
船设备环境试验方法试验 A;低温船船设备环境试验方法试验B：高温船舱设备环境试验方法试验Ka盐雾教操绒装由推抗软和模组成
3.1推拉软轴
3. 1. 1塑式
根据传递操纵力的大小,软轴有A,B二种型式，3.1.2结将
软轴由传操纵力的轴芯及其导管、保护钢丝和外套组成。A塑软轴的轴芯由钢丝和相应的教轴接头组鼠,觅图 1、图 2;中国船超工业总公司1994--08--22批准1995—-05--01 实施
整大行程
CB/T 3645—94

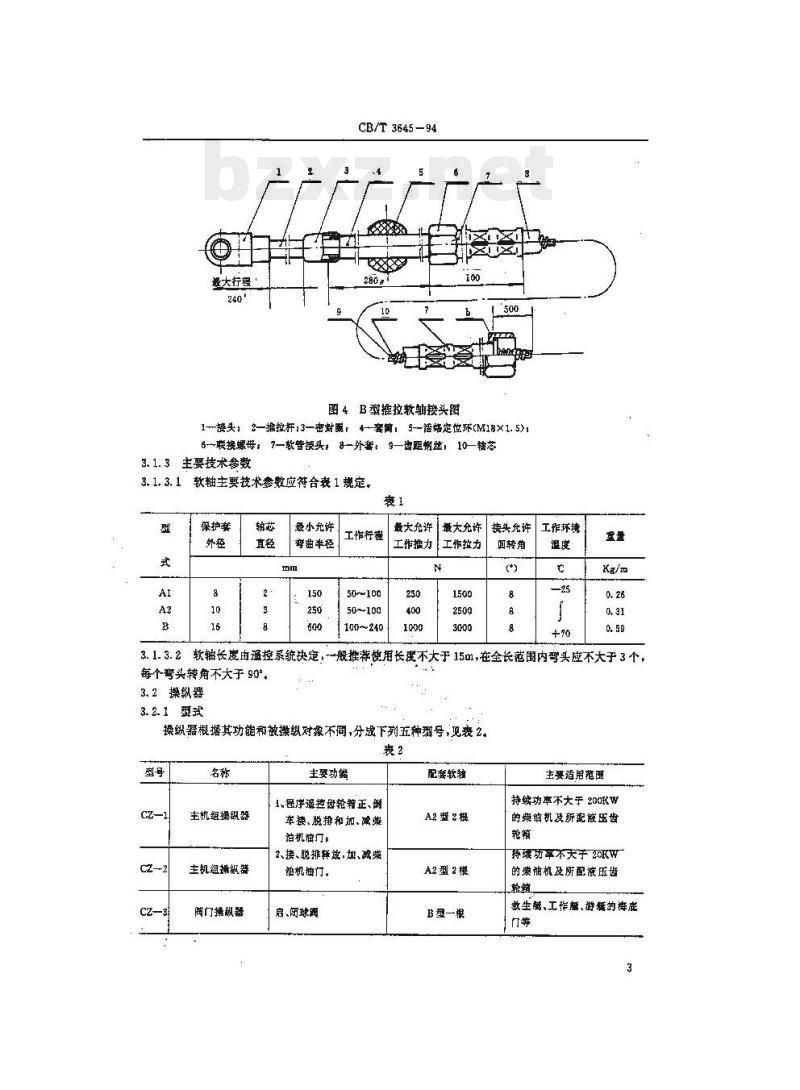

图4B型推拉软轴接头图
1-接头2—推拉杆;3一密封，4-套菌，5-结定位环(M18×1.5)6联娠每：7—软替摄头8—外套，9—齿距嫩丝10—轴芯3. 1. 3主要技术参数
软轴主要技术参数应符合表1规定。3. 1, 3. 1
保护套
最小允许
避曲半径
工作行查
50~100
100~240
截大允许
工作推力
最大允许
工作拉力
头允许
回转角
工作环境
软轴长度由通控系统决定，一般推荐使用长度不大于15m，在全长范围内弯头应不大于3个，3. 1.3.2
每个弯头转角不大于90°
3.2操纵器
3.2.1婴式
操纵器根据其功能和被操纵对象不同，分成下列五种型号，见表2裹？
Cz—1
主机组操缺器
主机组辑纵器
阀门据歇器
主娶功髓
1.程序避控盘轮箱正、例
车接、脱排和加、减巢
油机油门，
2、接、脱排释放,加、减染
油机油门。
启、闭球阀
配套软辅
A2盘2根
A2型2楼
B型一根
主要适用范国
持续功率不大于200KW
的柴油机及所配液压齿
持续功率不天于 20KW
的巢油机及所配液压齿
教生，工作超、游疑的庭
Cz—5
轨操纵器
脱转操纵器
3.2.2结构
主要功能
2、舵角指示
1、披销，脱约联动，
CB/T3645-94
续表2
配套软轴
B型一根
A2型3根
2.静水医力、脱购联动。
各型操纵器的结构及安装尺寸分别见图5～图9。倒车合
正车合
B型2根
4 -08, 5
主要适用范围
操能力矩不大于 5KN - 也的
敏生無施放时腺的

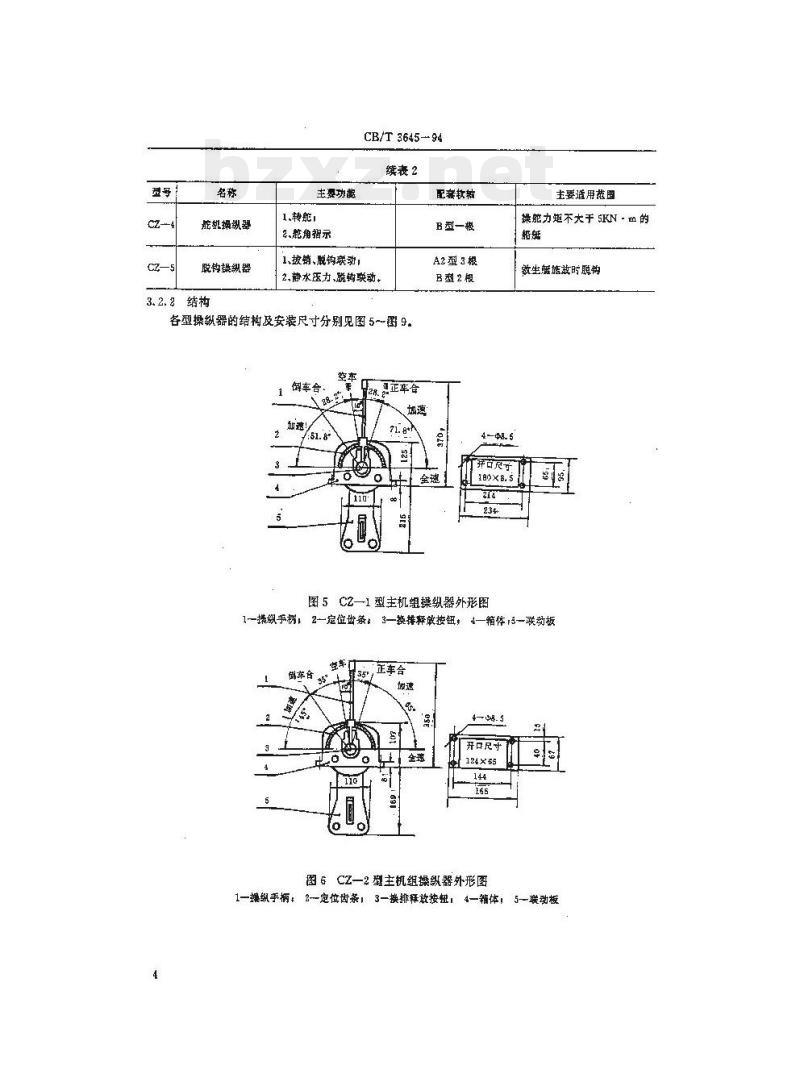

图5CZ—1型主机组操纵器外形图1一操纵手积，2一定位齿条：3一换排释放按钮，4一箱体15-联动板假车合
正车合
开口尺
124×65
图6CZ—2型主机组操纵器外形图完
1一操纵手柄： 2定位齿茶， 3一换排释放按妞！ 4一箱体，5一联动板4
CB/T3645-94

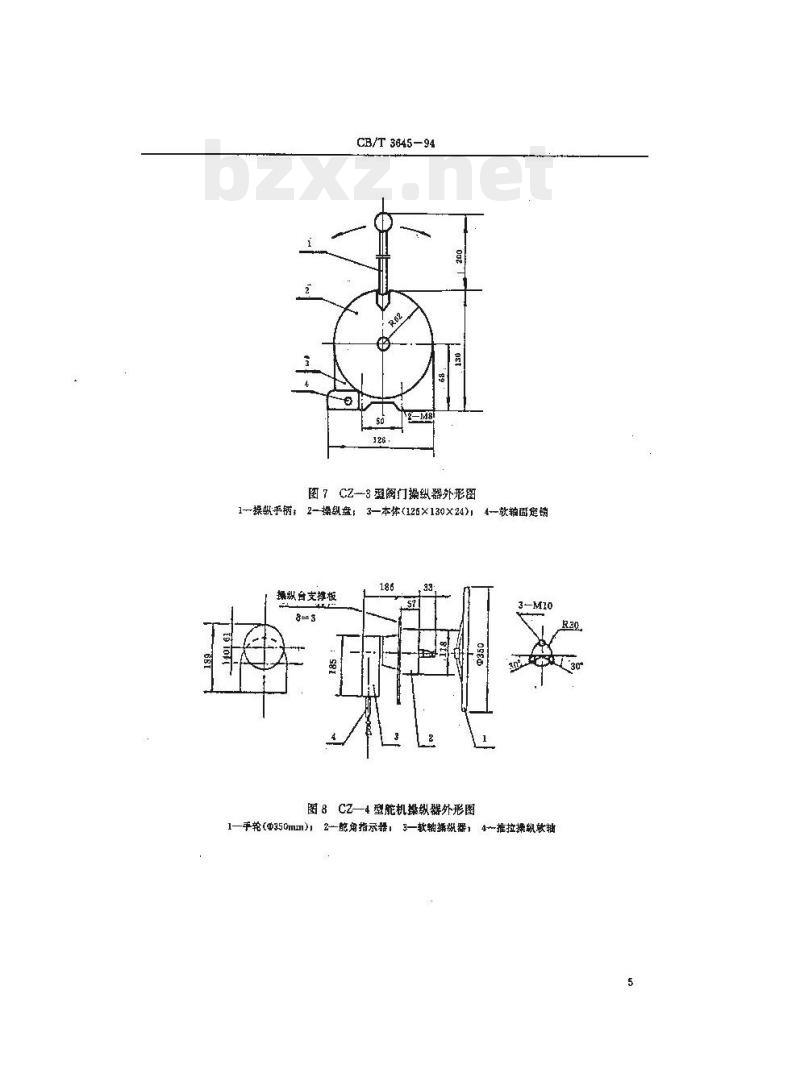

图7CZ—3塑阀门操纵器外形窗
1操然手柄：2-操凯盘：3—本体（126×130×24），4软轴固定销操纵自支撑板
图8CZ—4型能机操纵外形图
1-手轮(0350mm)，2-能角指示器：3—软轴摄纵器，4推拉操纵软轴R30
CB/T3645-94
图1A型推拉软抽剖面图
1一轴芯z—导管，3-保护钢丝，4-保护套围2A型推拉软轴接头图
1一推拉杆，2~密封围：—球教接营，4密封菌：5—软管获头6—外套，？—轴芯B型软轴的轴芯由钢丝缠制成的齿距钢丝和相应的软轴接头组成，见图3、图4。图3B型推拉软轴剖面图
1轴芯，2—齿距钢丝1 3—导管4—保护钢丝：5—保护套267
CB/T3645-94
图9CZ-5型脱钩操纵器外形图
1一胶钩操纵杆，2—自锁钩；3一止动杆：4一推杆，5—鲁水压力释放软轴（A2型一慢）；6—脱钩软轴（B二根）+7—披常软轴(A3型二根）8-—箱体(420×220×11T),9一销领紧旋钣：10—披销操纵杆3.3标记示例
轴芯直径为2m拍，工作行程为80mm的推拉软轴，推拉软轴A1-80CB/T3645-94
持续功率为200KW的主机组操纵器：主机组操纵瑟CZ—1：CB/T3645—944技术要求
4.1软轴
4. 1.1.外观
4.1.1.1保护套表面应光滑、平整，不允许有裂纹、保护丝外磷等缺陷。4.1.1. 2镀锌层应光滑、平整,无脱落、斑点、划痕、镀层不均等缺陷,并应符合 CB*774 的规定。4.1.1.3螺纹应清晰，无断纹、毛刺等缺陷。4.1.2总成
4. 1. 2. 1
推拉力
空行程
4. 1. 2. 2
CB/T 3645-94
软轴空载时的推拉力和空行程应符合表3规定。表3
7.5(1 个碗头)
软轴长度m
10（2个套头）
15（3个等头）
外套接头应冷冲压在外套上，在200N轴向静拉力时，接头与外套不应松动。4.1.2.3A型软轴推拉杆应冷冲压在轴芯上，B型软轴推拉托用冷冲压剪用螺纹与轴芯联接，拉力试验时，静负荷达到表1规定的1.5倍工作负荷时,推拉样不应与轴芯脱落4.1.2.4轴芯装入保护套前，应在全长范圈内涂以优质2号低温润滑脂(ZL7—2)，或用性能相似的润滑脂。
4. 1. 2. 5B 型软轴轴芯齿距钢丝之齿距应均匀,与传动竭轮啮合应正确、匹配4.1.3材料
软轴零件材料应符合表4规定。
零件名称
软管接头、推拉杆、蝶母
齿条蜗丝wwW.bzxz.Net
推拉杆导管
轴芯，保护
保护牵
4.2操纵器
4.2.1外观
材料名称
对酸不锈粥
优质碳紊结构钢
优质碳素结构钢政黄训
破索弹资钢
高、低亲乙稀树脂
甜油橡胶
材料牌号
1Gr18NigT
PE4E10F
GB1220
GB699.GB5232
GB4357
GB1845
HG2—869
HG2-329
4.2.1.1金属零件表面的喷塑、烘漆及电镀覆盖层应光滑、平整，无脱落、斑点、划痕及不均勾等缺陷。各零件的防腐层应符合GB1084B的规定，电镀层并应符合CB*744的规定。4.2.1.2编、铝铸件应无动眼、气孔、结疱和裂纹等缺陷，并应符合CB883或CB884的规定。4.2.1.3尼龙零件表面应光洁，不允许有裂纹，4.2,2总成
4.2.2.1操织手柄动作时，转动应灵便，不得有卡滞现象，4.2.2.2操纸手柄不施力时，应能自锁，不得有松动现象，也不得有因报动造或的暴动现象。4.2.2.3主机组操纵器换排和加、减油门动作应正薄到位，不允许有换排和加、减油门同时动作现象，4.2.2.4主机组操纵器在换排释效状态，不允许有换排动作。4. 2. 2. 5使用 B 型软轴的操纵器,其传动蜗轮与软轴应婚合良好。操纵手柄动作时，操纵力应不大于200N，对脱钩操纵器，其操纵力且应大于150N.4.2.2. 6
4.2.2.7脱钩操纵器在吊钩满截情况下，应能可靠地释放操作.7
L.2. 3材料
操纵器主要零件材料应符合表5规定，零件名称
亮体、油门调节板、支承
魔及插定板
本体、操织盘、齿
端纵手柄,档板、联动板,
夹头压条
齿条、轴、套轴、滑环轴
变位弹资
试验方法
5.1高、低癌试验
材料名称
普通碳蒙锅
CB/T3645—94
材料牌号
ZCuAlIOF3
Q235—A
优质碳素靖构烟
碳素粥策钠丝
70—C
标准号
GB1173
GH1176
GB4357
HG2869
接CB1146.2及CBI146.3要求，在70℃及一25℃C情况下，软轴操纵装登仍能可靠地工作。5.2盐雾试验
按CB1146.12要求进行，
5.3连接牢固度试验
软轴外套接头与外套、推拉与轴芯应在专用的拉力试验机上进行拉力试验，逐步加力至规定值，保持5min，应符合4. 1.2. 2条或4.1. 2.3条的要求。5. 4 推、拉力及空行程试验
取长度为7.5m、10m，15m的软轴，以表1规定的曲半径，分别以1个、2个，3个转角为90°的李头，在试验台上把外套固定，
用拉力器分别固定在轴芯二端，测定轴芯与外相对运动时的盈小力，应符合表3规定：a.
b。推、拉轴芯一端，测定轴芯二端位移差，空行程值应符合表3规定。5. 5耐久性能试验
5.5. 1推拉软轴
试验应在专用的试验台上进行，往复推拉速度为50次/min，工作寿命应不少于10万饮。5. 5,2脱药操纵器
在吊钩满载情说下，释放操作应不少于100饮。6检验规
软轴操纵装查检验分为出厂检验和型式检验。6.1出厂检验
6.1.1软轴操纵装置出厂前，由工厂检验部门按本标准遥件检验，检验不合格产品，允许返修或更换不合格零件，重新检验合格后方可出厂，并出具检验合格证书。6.1.2检验项目
外观检验
软拍连换件车固度检查：
软轴空载推、拉力及空行程检查；d操织器操纵性能检查；
出供贷合同提出的其它项目。
6.2型式检验
6. 2. 1有下列之一情况,需进行型式检验：a。新产品开发或老产品转厂生产时，b。批量生产产品每隔二年进行一次CB/T 3645-94
“产品结按，工艺,材料有较大改动可能影响产品性能耐：出厂检验结果与上一次型式检验有较大差异时;e.
国家质量监替机构有要求时，
6. 2.2检验项目
出厂捡脸项目：
b高、低温试验！
c。 盐雾试验;
d、耐久性能试验,
6.2.3抽样方法
批量生产时，随机抽样一件，试验不合格时，应再抽样二件进行试验，再不合格时，该批产品应全部检测,并龄正至合部合格。
?标志，包装和购运
7.1标志
出厂产品上应有下列标志，
l.产品名称.黎号和标准号
b制造广名称或标记;
c.制造日期及批号、产品编号；d，检验合格标记。
7.2包装和贮运
7. 2. 1产品色装前应清洁,用软纸及塑料薄膜封闭;7. 2. 2内包装外应有纸箱作外包装;在包装箱外的醒其位重应有下刻标志1产品名称、型号和标准号：
制造厂名称或标记
c，产品数量和量量：
d.出广期r
防础撞,防丽标记。
7.2.3产品在运输过程中，包装箱应衬垫车草，防止损伤及丽淋、受潮。7. 2. 4贮存
产品在存期闻应保持干燥、通风，防止泻架及日晒，堆放时应加衬垫物，以防压摄。9
附加说明：
CB/T 3645—94
本标准由全国船用机械标准化技术委员会提出。本标准由中国船舶工业总公司 603所归口，本标准由中国船工业总公司七院第七〇八研究所、上海铭江特种软轴厂负贵起草。本标雅主要起草人许金康、廖建国。10
