【CB船舶标准】 综合电装图设绘要领

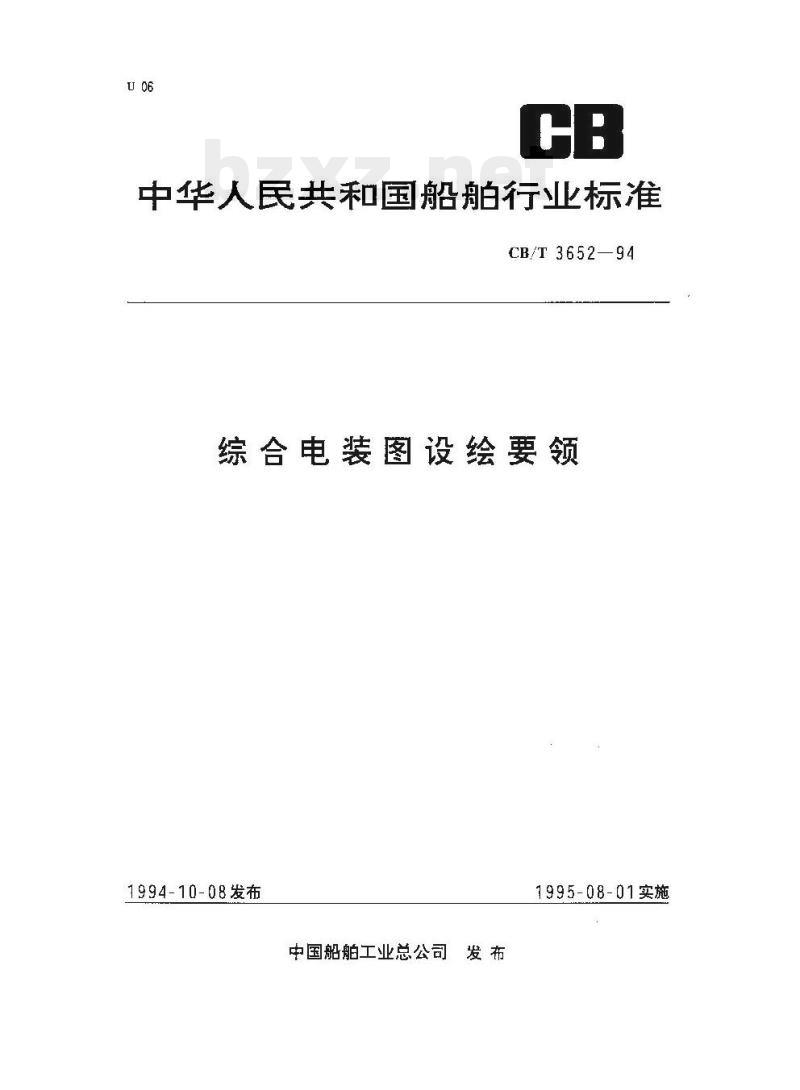

中华人民共和国船舶行业标准
CB/T 3652—94
综合电装图设绘要领
1994-10-08发布
中国船舶工业总公司发布
1995-08-01实施

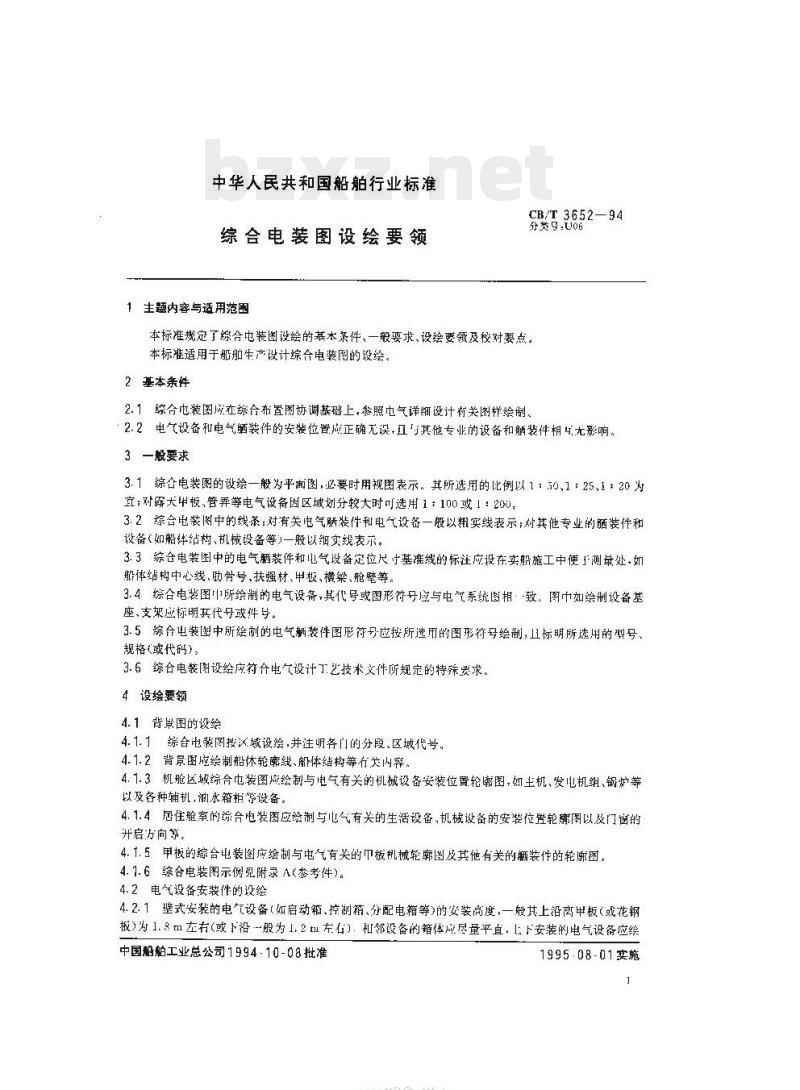

中华人民共和国船舶行业标准
综合电装图设绘要领
1 生题内容与适用范围
CB/T 3652—94
分类9.006
本标准规定了综合电装图设绘的基本条件、一般要求、设绘要领及校对要点。本标准适用于船舶生产设计综合电装图的设绘。2基本条件
2.1综合电装图应在综合布置图协调基础上，参照电气详细设计衔关样绘制。2.2电气设备和电气晒装件的安装位置成正确元误，且与其他专业的设备和装件相4.无影，3一般要求
3.1综合电装图的设绘一般为平面图，必要时用视图表示。其所选用的比例以1：，0,1：25、1*20为宜；对露大甲板、管弄等电气设备因区域划分较大时可选用1：100或1：200。3.2综合电装图中的线茶：对有关电气脑装件和电气设备一般以粗实线表示；对其他专业的晒装件和设备（如船体结构、机械设备等)一般以细实线表示。3.3综合电装图中的电气晒装件和电气设备定位尺寸基准线的标注应设在实船施工中便\测量处.如船体结构中心线、助骨号、扶强材、甲板、横架、舱壁等。3.4综合电装图中所绘制的电气设备，其代号或图形符号应与电气系统图相：-致。图中如绘制设备基座、支架应标明其代号或件号。3.5综合电装图中所绘制的电气解装件图形等号应按所造用的图形符号绘制，Ⅱ1标明所选用的型号、规格（或代码）：
3.6综合电装图设绘应符合电气设计工艺技术文件所规定的特殊要求。4设绘要领
4.1背影图的设绘
4.1.1综舍电装图按区域设绘，并注明各门的分段、区域代号。4.1.2背累图应绘制船体轮线、船体结构等有关内容。4.1.3机舱区域综合电装图应绘制与电气有关的机械设备安装位置轮图，如主机，发电机组、钢炉等以及各种辅机,润水箱拒等设备。4.1.4居住舱室的综合电装图应绘制与心气有关的生活设备、机械设备的安装位置轮图以及门菌的并启方向等
4.1.5甲板的综合电装图应绘制与电气育关的板机械轮廓图及其他有关的酒装件的轮廊图，4.1.6综合电装图示例见附录A(参考件）。4.2电气设备安装件的设绘
4.2.1壁式安装的电气设备（如启动箱、控制箱、分配电箱等)的安装高度、一般其上沿离甲板（或花钢板）为1.8m左右（或下沿一般为1.21左右）：和邻设备的籍体成尽量平直：1:下安装的电气设备应绘中国舶工业总公司1994-10-08批准TYYKAONiKAca-
1995.08-01实施
CB/T 3652—94

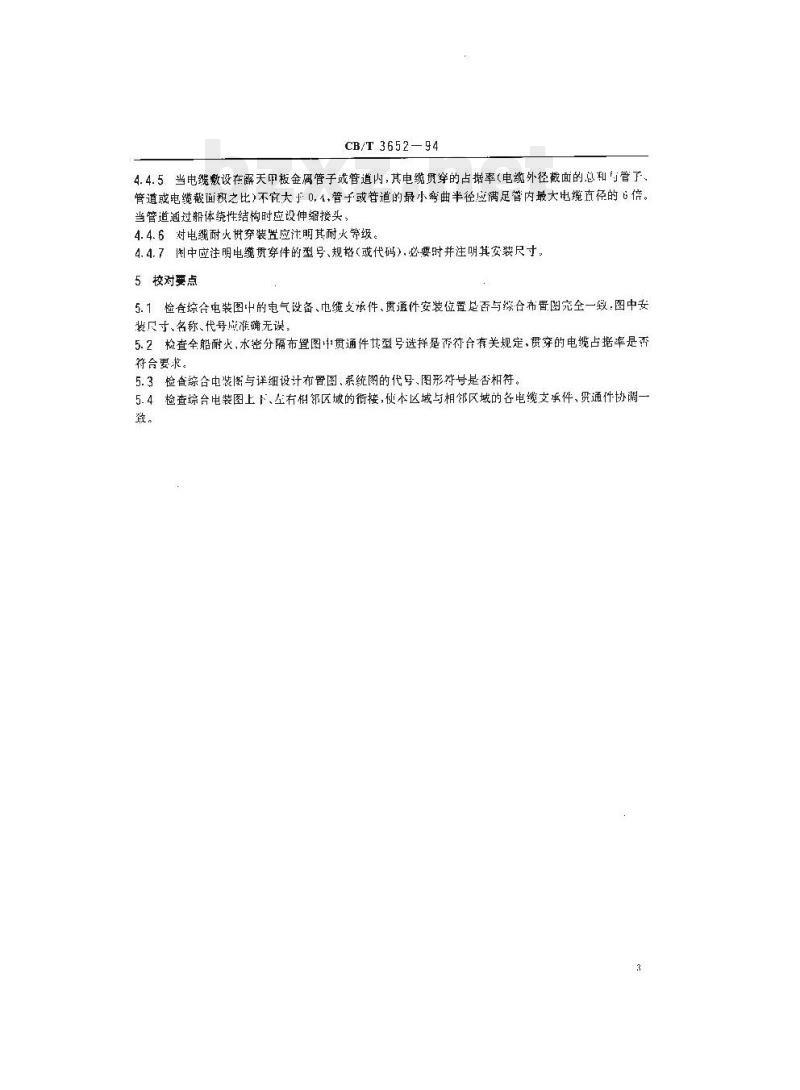

4.4.5当电缆数设在露天甲板金属管子或管道内，其电缆贯穿的占据率（电缆外径截面的总和与管了管道或电缆面积之比)不宜大于0.1.管子或营道的最小弯曲半径应满足管内最大电缆直径的6倍。当管道通过船体绕性结构时应设伸缩接头，4.4.6对电缆耐火贯穿装置应注明其耐火等级。4.4.7图中应注明电缆贯穿件的型号、规格（或代码)必要时并注明其安装尺寸5校对要点
5.1检食综合电装图中的电气设备、电缆支承件，贯通件安装位置足否与综合布置图究全一致，图中安装尺寸、名称、代号成准确无误，5.2检查全船耐火，水密分隔布置图中贯通件共型号选择是否衍合有关规定，贯穿的电缆占据率是否符合要求。
5.3检查综合电装图与详细设计布置图、系统阁的代号、图形符号是否相符。5.4检查综合电装图上下、左右相邻区域的衔接，伙本区域与相邻区域的各电缆支承件、凭通件协调一致。
九向规率
FDK30U×
B向快图
教院制室
HTYKAONIKAca
账空调间
CB/T3652

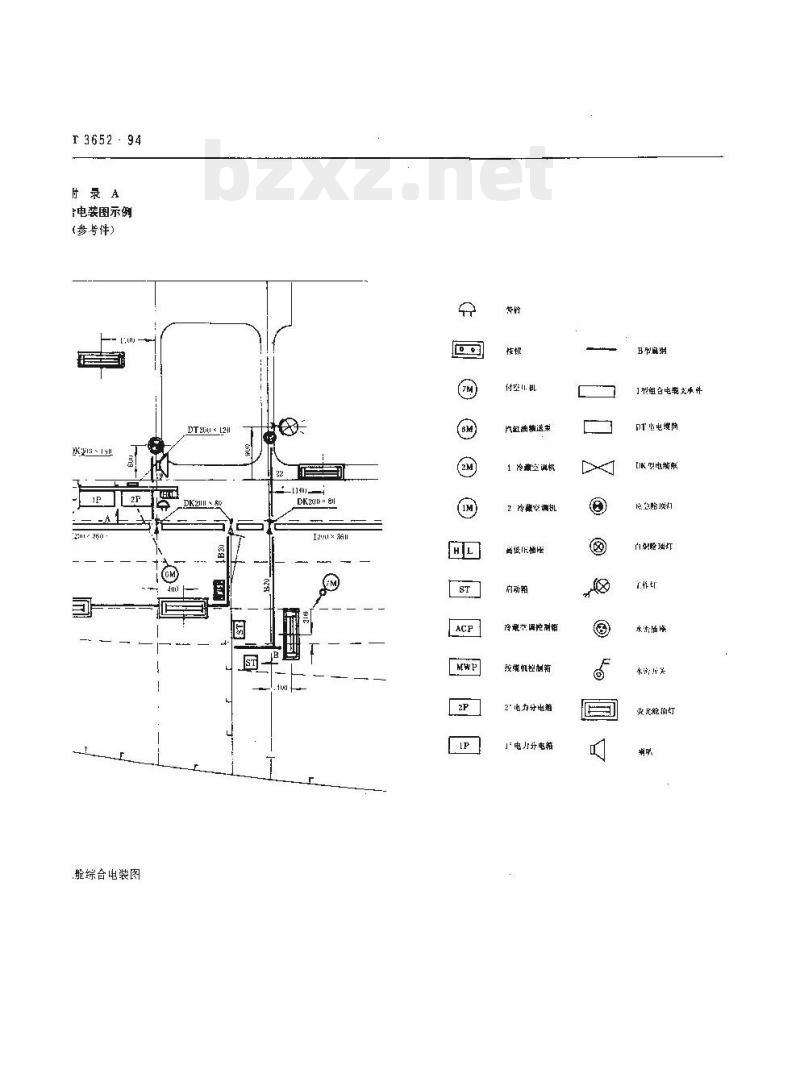

附录A
综合电装图示
（参考件）

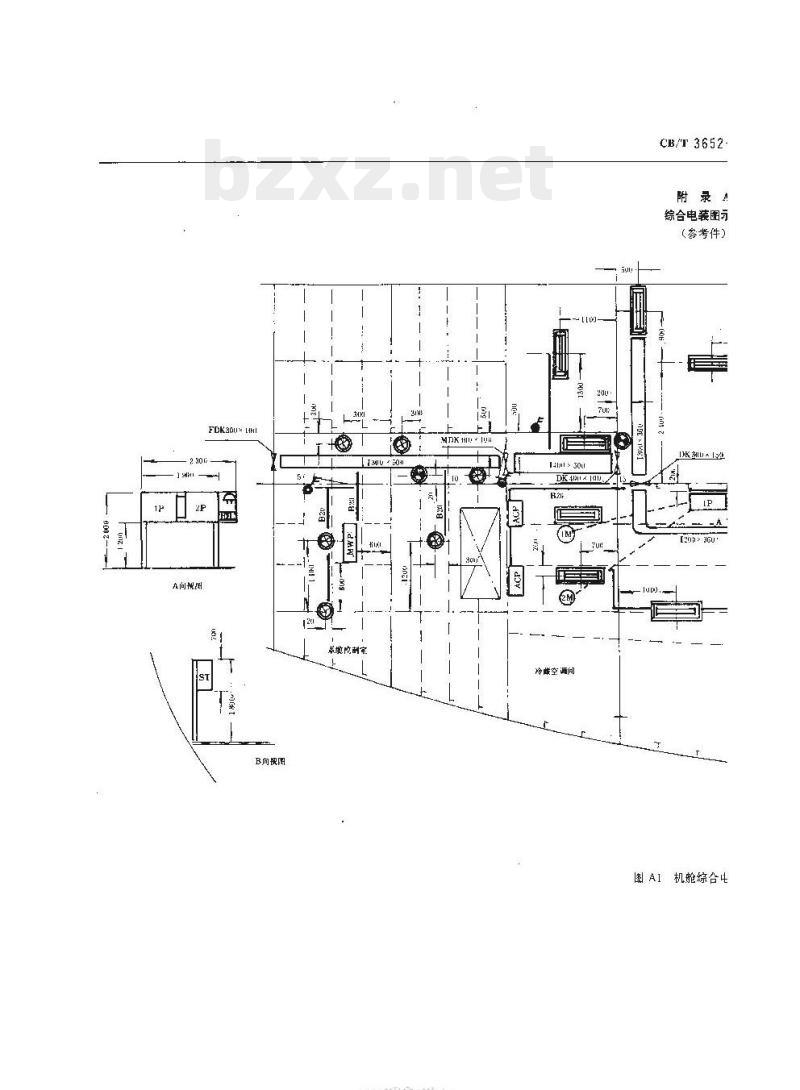

图A1机舱综合4
T3652-94
时录A
电装图示例
参号件）
舱综合电装图
DK2III
DK2U×
I20×36
付座三机
汽缸油物道菜
1冷激空调机
2 冷蓄空调机
高低示通座
房动箱
冷交调控制销
战境机控制箱
2\电力分电箱
电分电器
1型组合电能文娠件
电缆商
DK型电缆瓶bzxZ.net
2能预1
白识龄项灯
本清关
女光舱顶灯
CR/T365294
制向视图,注明拍互安装尺寸。
4.2.2船体线型复杂的脑逆安装的电气设备应绘制船体线型侧视图4.2.3悬挂式安装的电气设备应绘制安装构架图，准注明构架制造和改备的安装尺寸。4.2.4落地安装的电气设备（如配电板、驾控台、组合启动屏等人型设备)基座的位置应考虑船体结构施工方便,并注明其安装尺寸。
4.2.5小型电气设备（如开关.插座，电话、电铃、场声器、按钮等）可用电气系统的图形符号、代号绘制在相应的安装能置处，其安装高度-般分为1.31.4m如按钮，开关.拥座、心话)利[.Bm左右（如电铃、扬市器）
4.2.6居生舱空照明灯具应具有相对布置位置。机舱照明灯具安装高度-般距巾板或花钢板2.0m以1：。其他舱牵的照明灯具应根锯综合布置的布皆，并注明其安装尺寸：4.2.7聚光灯、泛光灯的安装位置应保证其可动部分操作灵活无阴，光线不受阻碍，维修片便。4.2.8接线盒、接线箱（不带熔断器）等，安装高度一般在2~2.5m之间。4.2.9综合心装图中如不标注电气设备的安装尺，则应标注其设备的基座或支架的安装尺寸及设备与基座或支架之简的定位尺寸。4.3电缆数设支承件的设绘
4.3.1电缆支承件应按综合布置图中安装位置相应绘制在综合电装图中，并注明其型号、规格（或代码）及其安装尺寸：主1电缆-般可选用焊接式轻型托架（宽度小于等}300mm)和重型托架（宽度大于等下(00 mm)。分支电缆可选用扁钢支承架战1.型托架。4.3.2电缆支承件的托架之间距离应符合表1的规定。表：
电范的外径
- - 13
>13~-20
非铠装电缆
支承件间琦
粘装电缆
4.3.3对不同属性电缆有分并敷设的技术要求时.电缆支承件应注明其属性代号4.3.4对有隔音隔热的绝缘敷料的甲板、舱修安装中缆支承件时，应注明其安装脚约高度，以免电缆在绝缘中通过：
4.3.5电缆支承件高低之间的过渡和绕染时成有明品标志，必要时带注明安装尺上，4.4缆敷设贯通件的设绘
4.4.1电缆一般应数设在纵或横梁的商板下，当其布置高度.不能满足有关规定或要求时，电缆可在纵行或改横梁中开孔通过·其孔应满足船体开孔要求或征得船体专业认可，并采取补强措施4.4.2电缆贯穿耐火、水密枪壁或甲板时，应选择满足耐火等级要求的电缆耐火惯穿装置.以保证不削弱舱壁和甲椒的耐火和水密性能。4.4.3电缆劳通件应具有足够大的尺小，耐火树穿装置的电缆占据率电缆外径截面积的总和与电缆程简截面积之比不宜大于心.3.
4.4.4当电缆散设在机舱花铁板下时，应将电缆数设在金属管道内或金属软管内.管道应设有泄水孔。2
YKAONiKAca-
FIDK-HIF-1!
DK1Bl×8
报务出任
配餐间
CB/T 3652-94
B21×2
J151 ×21
居住舱室中装图
[51×451
552—94
含室电装图
TGIR·3
接线征
陪式开关
水密开关
炎光遵顶灯
应总险质
高偏压描压
强明分电箱
1'低!配电箱
5-电力分电瓶
HTYKAONIKAca
电缆何（上甲板）
电晚管（上甲恒）
日型启室
2[型双层姐合电支承性
1型继电塘支承性
个电维支承件
DT型电商
FDK型防火电缆瓶
DK型电框
TG型画形电镜框
CB/T3652—94
附加说明：
本标准由全国海洋船标准化技术委员会造船工艺分技术委员会提出。本标准由中国船舶工业总公司611所归口。本标准由江南造船广负责起草.沪东造船厂参。本标准主要起草人陈月华、项本林,孙德康、王才国。
