【国家标准(GB)】 难燃V带

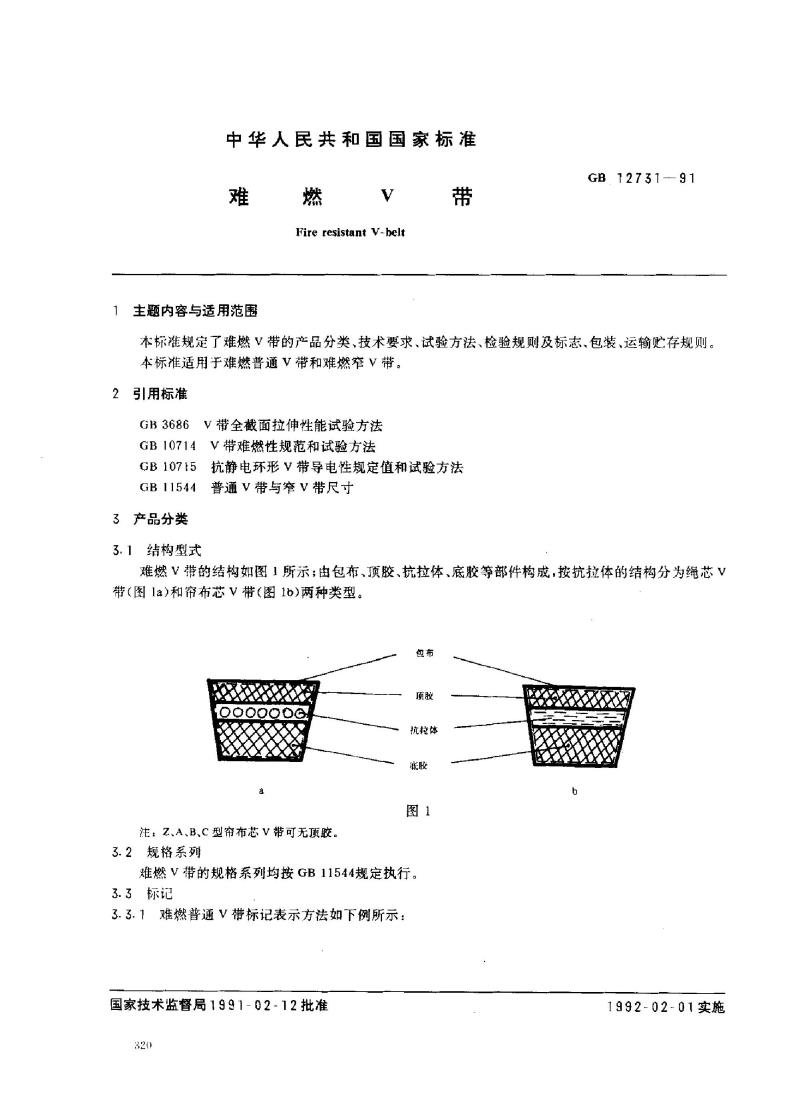

中华人民共和国国家标准
主题内容与适用范围
Fire resistant V-belt
GB.12731 - 91
本标准规定了难燃V带的产品分类、技术要求、试验方法、检验规则及标志、包装、运输贮存规则。本标准适用于难燃普通V带和难燃窄V带。引用标准
GB3686V带全截面拉伸性能试验方法GB10714V带难燃性规范和试验方法GB10715抗静电环形V带导电性规定值和试验方法GB11544普通V带与窄V带尺寸
3　产品分类　
结构型式bzxz.net
难燃V带的结构如图1所示；由包布、顶胶、抗拉体、底胶等部件构成，按抗拉体的结构分为绳芯V带（图la)和帘布芯V带(图1b)两种类型。包布
抗拉体
注：Z、A、B、C型帘布芯V带可无顶胶。3.2规格系列
难燃V带的规格系列均按GB11544规定执行。3.3标记

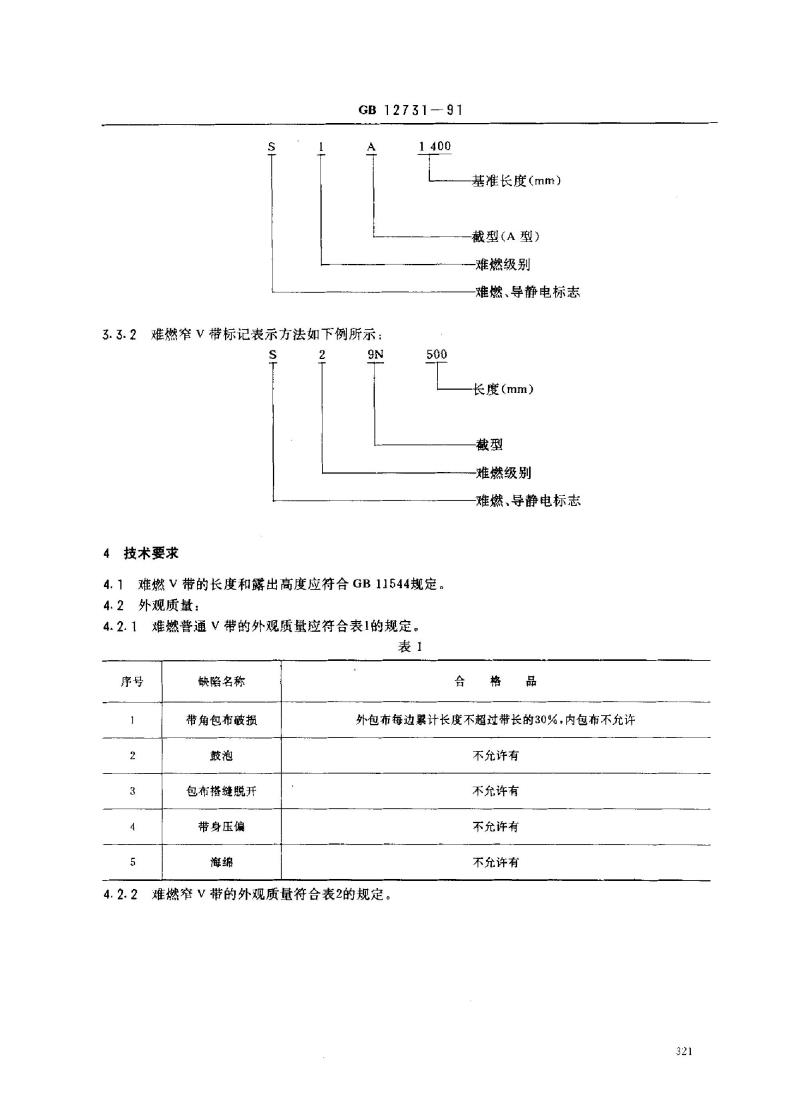

3.3.1难燃普通V带标记表示方法如下例所示：国家技术监督局1991-02-12批准320
1992-02-01实施
GB12731—91
2难燃窄V带标记表示方法如下例所示：3.3.2
4技术要求
难燃V带的长度和露出高度应符合GB11544规定。4.2
外观质量：
难燃普通V带的外观质量应符合表1的规定。表1
缺陷名称
带角包布破损
包布搭缝脱开
带身压偏
基准长度（mm）
截型（A型）
难燃级别
难燃、导静电标志
长度（mm）
-难燃级别
难燃、导静电标志
外包布每边累计长度不超过带长的30%，内包布不允许不允许有
不允许有
不允许有
不允许有

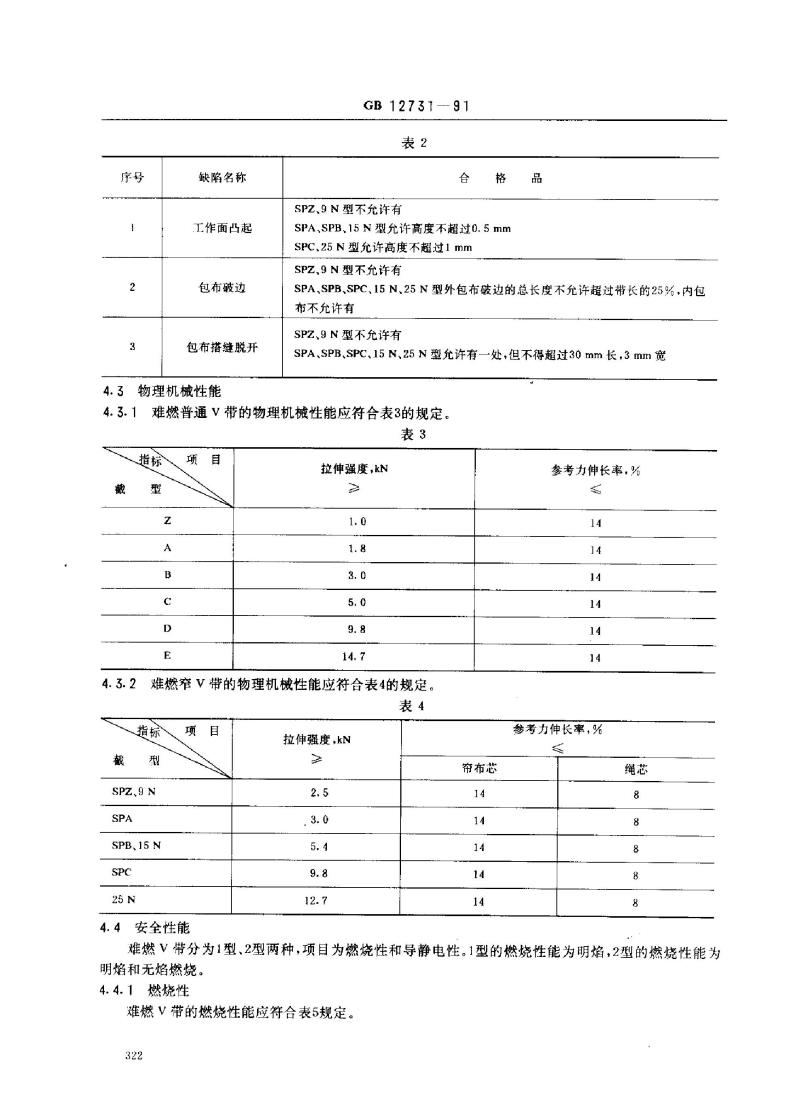

4.2.2难燃窄V带的外观质量符合表2的规定。321
缺陷名称
丁作面凸起
包布破边
包布搭缝脱开
4.3物理机械性能
GB1273t
SPZ、9 N型不允许有
SPA、SPB、15N型允许高度不超过0.5mmSPC.25N型充许高度不超过1mm
SPZ、9 N型不允许有
SPA、SPB、SPC、15N、25N型外包布破边的总长度不允许超过带长的25%，内包布不允许有
SPZ、9N型不允许有
SPA、SPB、SPC、15N、25N型允许有一处，但不得超过30mm长，3mm宽难燃普通V带的物理机械性能应符合表3的规定。表3
拉伸强度，kN
难燃窄V带的物理机械性能应符合表4的规定，表4
SPZ、9 N
SPB、15 N
4.4安全性能
拉伸强度，kN
帘布芯
参考力伸长率，%
参考力伸长率，%

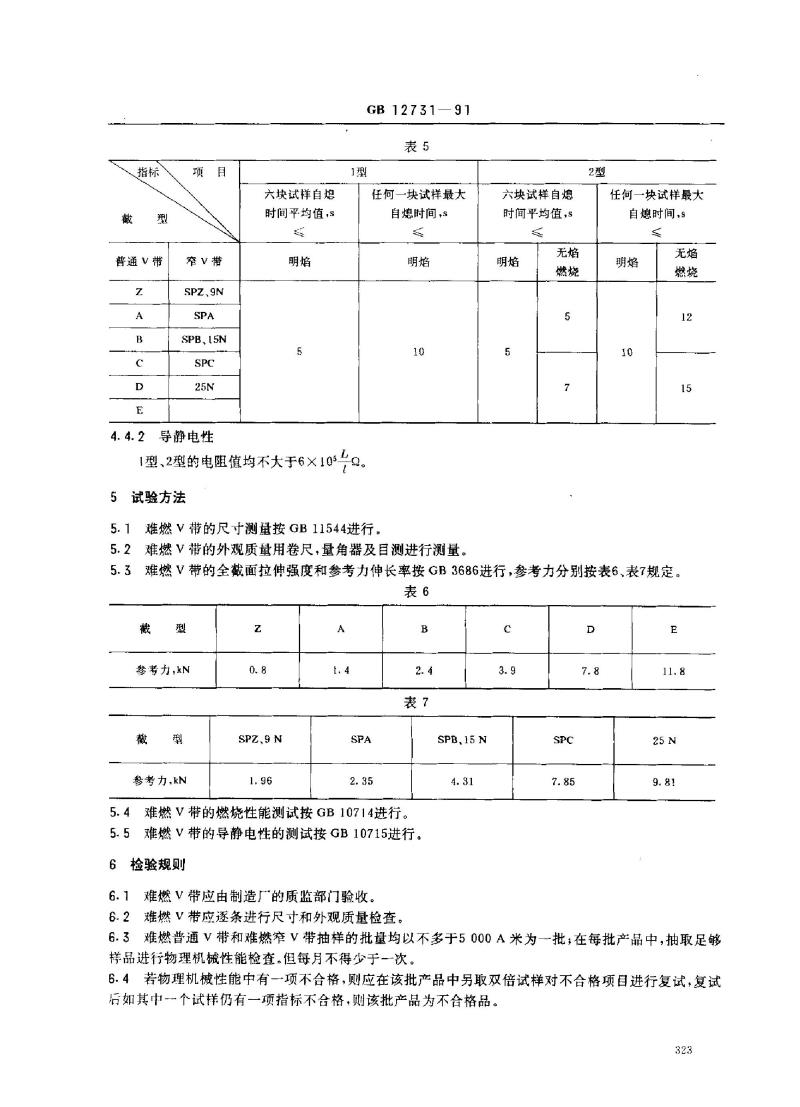

难燃V带分为1型、2型两种，项目为燃烧性和导静电性。1型的燃烧性能为明焰，2型的燃烧性能为明焰和无焰燃烧。
燃烧性
难燃V带的燃烧性能应符合表5规定。322
普通V带
窄V带
SPZ、9N
SPB、15N
导静电性
六块试样自熄
时间平均值，s
1型、2型的电阻值均不大于6×105三5
试验方法
GB12731—91
任何一块试样最大
自熄时间，$
难燃V带的尺寸测量按GB11544进行，5.1
难燃√带的外观质量用卷尺，量角器及目测进行测量。六块试样自熄
时间平均值，s
任何一块试样最大
自熄时间，s
难燃V带的全截面拉伸强度和参考力伸长率按GB3686进行，参考力分别按表6、表7规定。表6
参考力，kN
参考力，kN
SPZ、9N
难燃V带的燃烧性能测试按GB10714进行。5.4
难燃V带的导静电性的测试按GB10715进行。5.5
6检验规则
6.1难燃V带应由制造厂的质监部门验收6.2难燃V带应逐条进行尺寸和外观质量检查。SPB、15N
6.3难燃普通V带和难燃窄V带抽样的批量均以不多于5000A米为一批；在每批产品中，抽取足够样品进行物理机械性能检查。但每月不得少于一次。6.4若物理机械性能中有一项不合格，则应在该批产品中另取双倍试样对不合格项目进行复试，复试后如其中-个试样仍有一项指标不合格，则该批产品为不合格品。323
标志、包装、运输、贮存
GB 12731 .-- 91
7.1每条难燃V带应有水洗不掉的明显标志，包括下述内容：制造」名吨商标；
标记或型号；
配号（按GB11544执行）；
制造年、月。
7.2难燃V带应按型号捆扎包装。7.3难燃√带在运输贮存中应避免阳光直射、雨雪浸淋，要保持清洁；并防止与酸碱、油类及有机溶剂等影响带的质量的物质接触，防止机械损伤，并距离发热装置1m以外。7.4存时，库房内温度宜保持在一18~40℃之间；相对湿度宜保持在50%80%之间；贮存期间要避免使承受过大重量而变形，最好将带悬挂在月牙形的架子上或平整地放在货架上。7.5在遵守本标准7.3，7.4条的情况下，制造方保证产品自制造日起在不超过一年的贮存期内，其物理机械性能仍符合本标准规定。
附加说明：
本标准由中华人民共和国化学工业部提出。本标雅由青岛橡胶工亚研究所归口。本标准由上海胶带总厂负责起草。本标准主要起草人李玉凤、吴林荣。本标准安全性能等效采用英国标准BS3790一81《环形普通V带及窄V带驱动规范》。324
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
