【国家标准(GB)】轮胎气门嘴芯腔

本网站发布时间： 1997-10-14 15:00:00

GB9764-1997
现行

基本信息

标准号：
GB 9764-1997
标准名称：
轮胎气门嘴芯腔
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1997-10-14
实施日期：
1998-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
KB

标准分类号

标准ICS号：
橡胶和塑料工业>>轮胎>>83.160.10道路车辆轮胎
中标分类号：
化工>>橡胶制品及其辅助材料>>G41轮胎

关联标准

替代情况：
GB 9764-1988
采标情况：
neq ISO 6762-1982 ISO 7442:1982

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：3，字数：5千字
标准价格：
8.0 元
出版日期：
1998-04-01

其他信息

首发日期：
1988-09-05
复审日期：
2004-10-14
起草人：
崔杰、冯林
起草单位：
山东高窟气门嘴厂
归口单位：
全国轮胎轮辋标准化技术委员会
提出单位：
中华人民共和国化学工业部
发布部门：
国家技术监督局
主管部门：
中国石油和化学工业协会
相关标签：
轮胎气门嘴

标准简介/下载

点击下载

标准简介：

本标准规定了轮胎气门嘴芯腔的类型、结构型式和主要尺寸。本标准适用于使用GB 1795和GB 12838所规定气门芯的轮胎气门嘴芯腔。 GB 9764-1997 轮胎气门嘴芯腔 GB9764-1997 标准下载解压密码：www.bzxz.net

标准内容

部分标准内容：

GB9764—1997

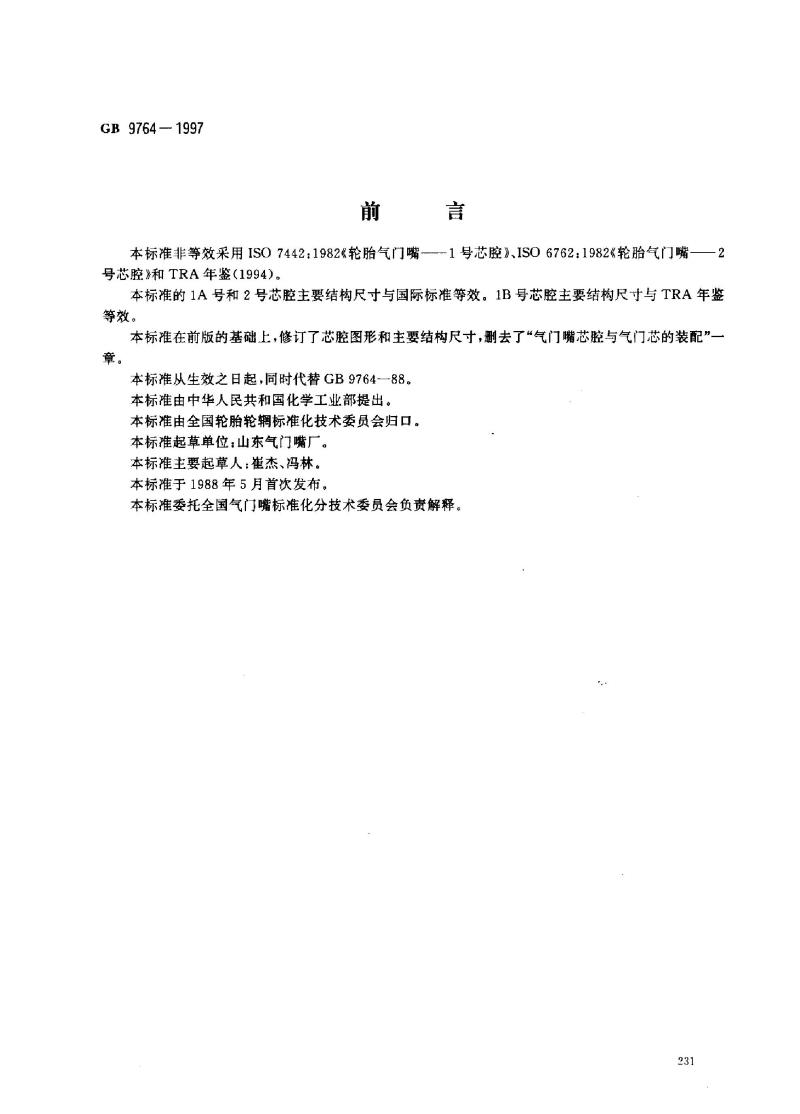

前
言
本标准非等效采用ISO7442：1982《轮胎气门嘴—1号芯腔》、ISO6762：1982《轮胎气门嘴号芯腔》和TRA年鉴（1994）。
本标准的1A号和2号芯腔主要结构尺寸与国际标准等效。1B号芯腔主要结构尺寸与TRA年鉴等效。
本标准在前版的基础上，修订了芯腔图形和主要结构尺寸，删去了“气门嘴芯腔与气门芯的装配”一章。
本标准从生效之日起，同时代替GB9764—88。本标准由中华人民共和国化学工业部提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准起草单位：山东气门嘴厂。本标准主要起草人：崔杰、冯林。本标准于1988年5月首次发布。
本标准委托全国气门嘴标准化分技术委员会负责解释，231
范围
中华人民共和国国家标准
轮胎气门嘴芯腔
Tyre valves-Core chambers
本标准规定了轮胎气门嘴芯腔的类型、结构型式和主要尺寸。GB 9764
1997
neq Iso 6762: 1982
ISO 7442:1982
代替GB9764—88
本标准适用于使用GB1795和GB12838所规定气门芯的轮胎气门嘴芯腔。引用标准
2
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1795—1996轮胎气门芯
GB9765-1997轮胎气门嘴螺纹
GB12838--91大芯腔轮胎气门芯
3类型
轮胎气门嘴芯腔分为1号和2号两类，其中1号芯腔分为1A号和1B号两种型式。4结构型式和主要尺寸

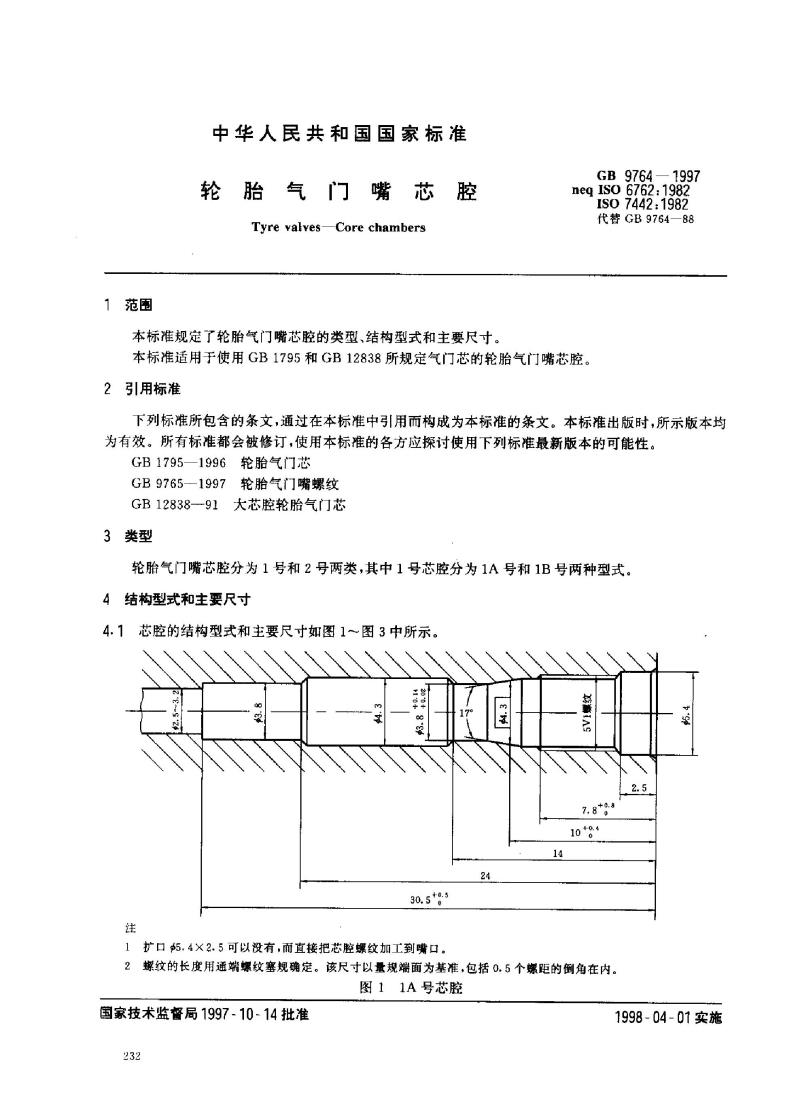

4.1芯腔的结构型式和主要尺寸如图1～图3中所示。松www.bzxz.net
注
f.
08
88
30. 5t8.5
24
14
好游
HAS
7.8*9.8
10
扩口$5.4×2.5可以没有，而直接把芯腔螺纹加工到嘴口2螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准，包括0.5个螺距的倒角在内。图11A号芯腔
国家技术监督局1997-10-14批准232
2.5
*S
1998-04-01实施
注
把
GB 9764-- 1997
1扩口$5.4×2.5可以没有，而直接把芯腔螺纹加工到嘴口。he
22.7min
2$2.5为最小孔径，可以加工到与孔4.3尺寸相同，如图中双点划线所示。S
7.8*g.8
10 +。

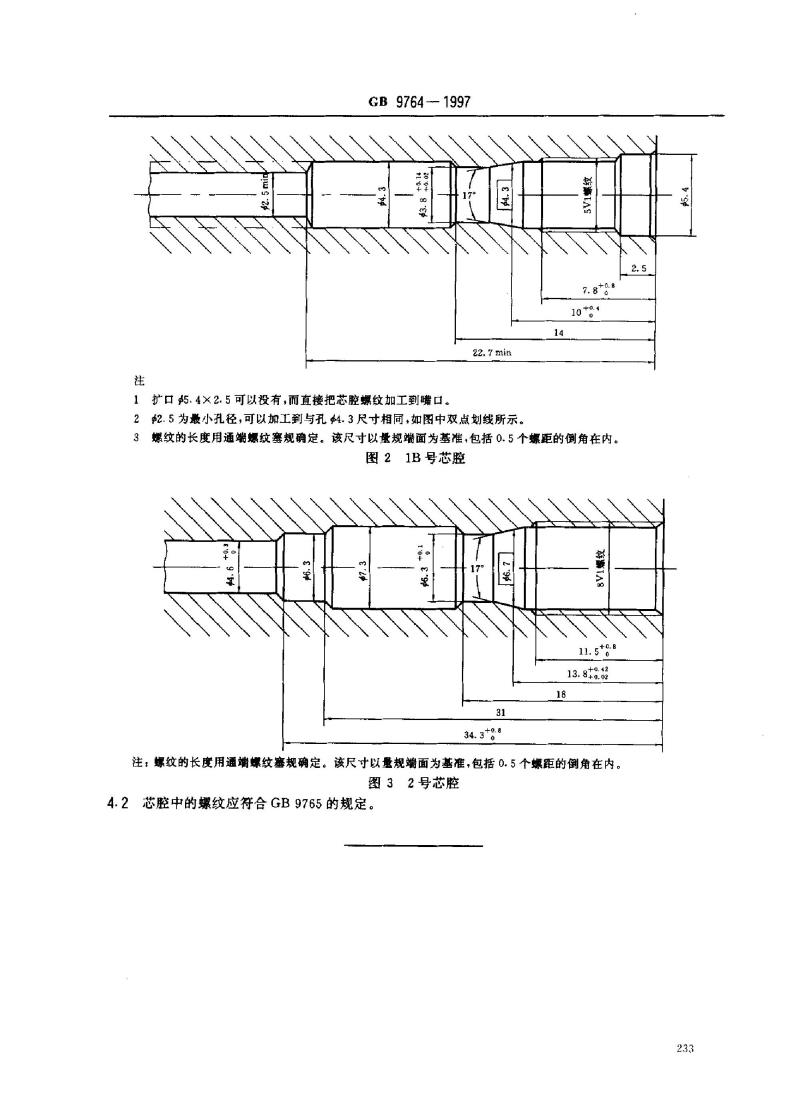

3螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准，包括0.5个螺距的倒角在内。图 2 1B号芯腔
湖
179
2 *99
31
34. 3+0.8
游1A8
11. 5 g.8
13. 8+8.12
18
注：螺纹的长度用通端螺纹塞规确定。该尺寸以量规端面为基准，包括0.5个螺距的倒角在内。图32号芯腔
4.2芯腔中的螺纹应符合GB9765的规定。2.5
Ce
233

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
