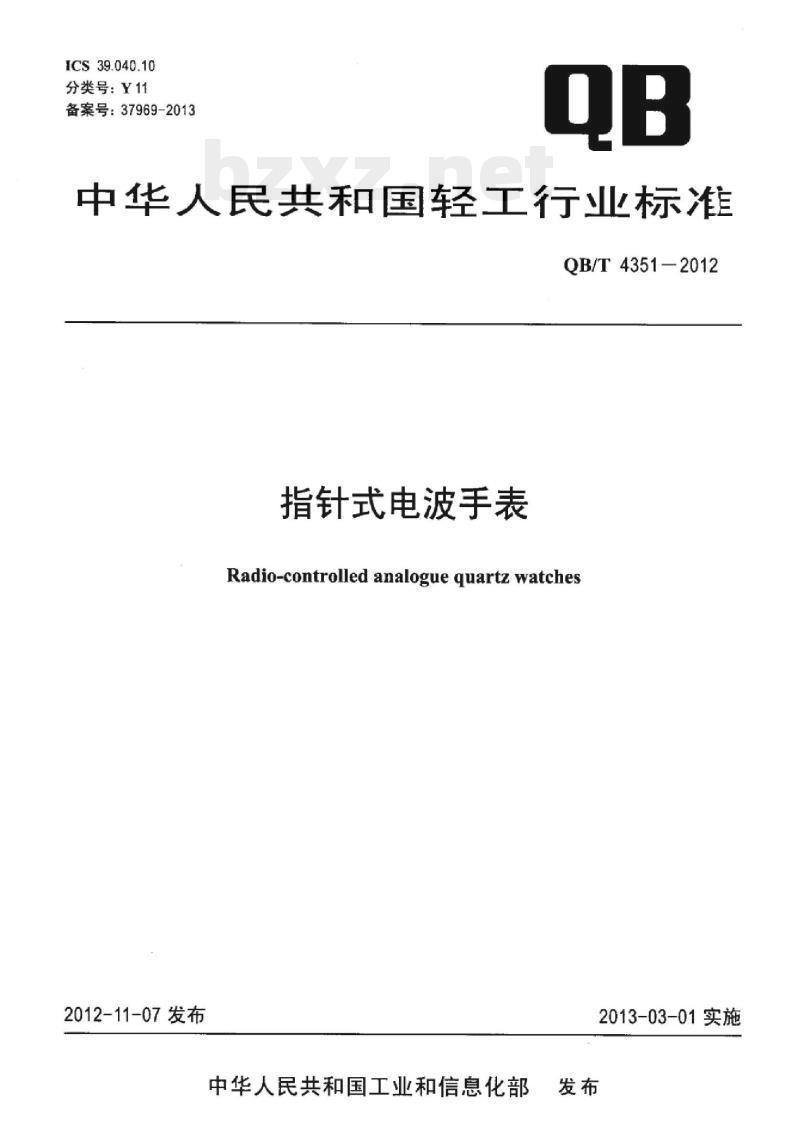

【QB轻工标准】 指针式电波手表

ICS39.040.10
分类号：Y11
备案号：37969-2013
中华人民共和国轻工行业标
QB/T4351-2012
指针式电波手表
Radio-controlled analogue quartz watches2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

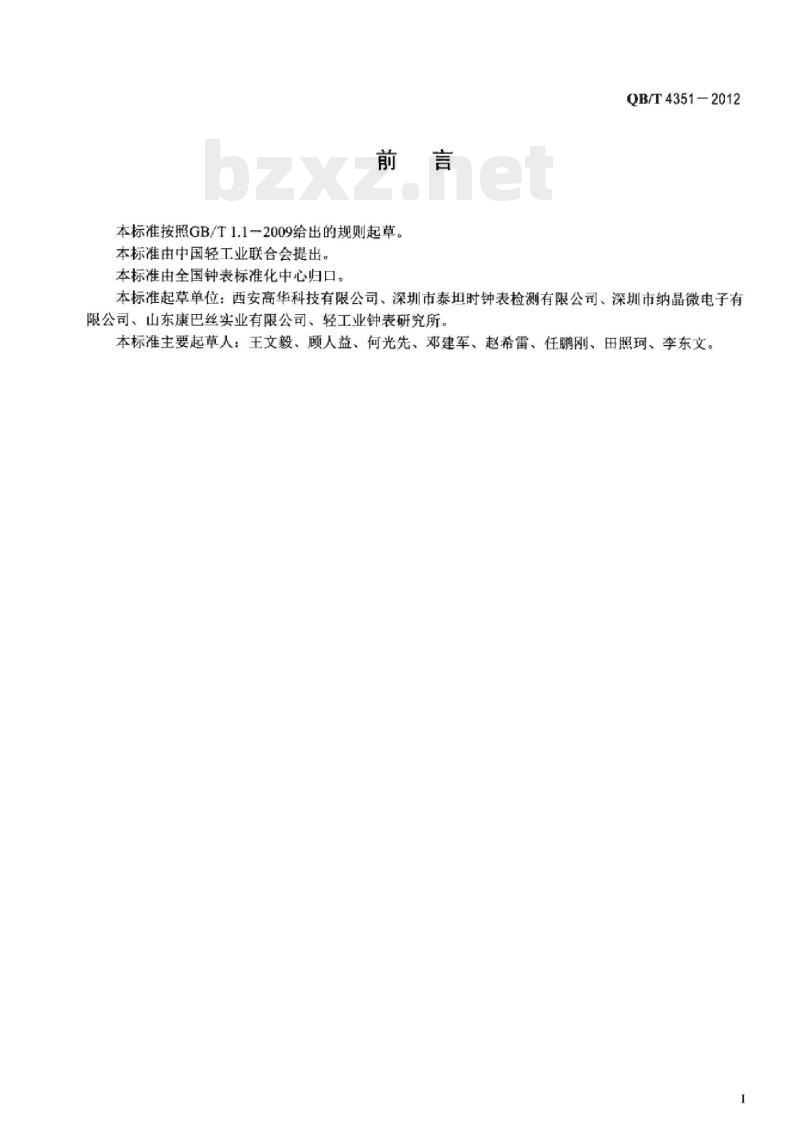

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。QB/T4351-2012
本标准起草单位：西安高华科技有限公司、深圳市泰坦时钟表检测有限公司、深圳市纳晶微电子有限公司、山东康巴丝实业有限公司、轻工业钟表研究所。本标准主要起草人：王文毅、顾人益、何光先、邓建军、赵希雷、任鹏刚、田照珂、李东文。1范围

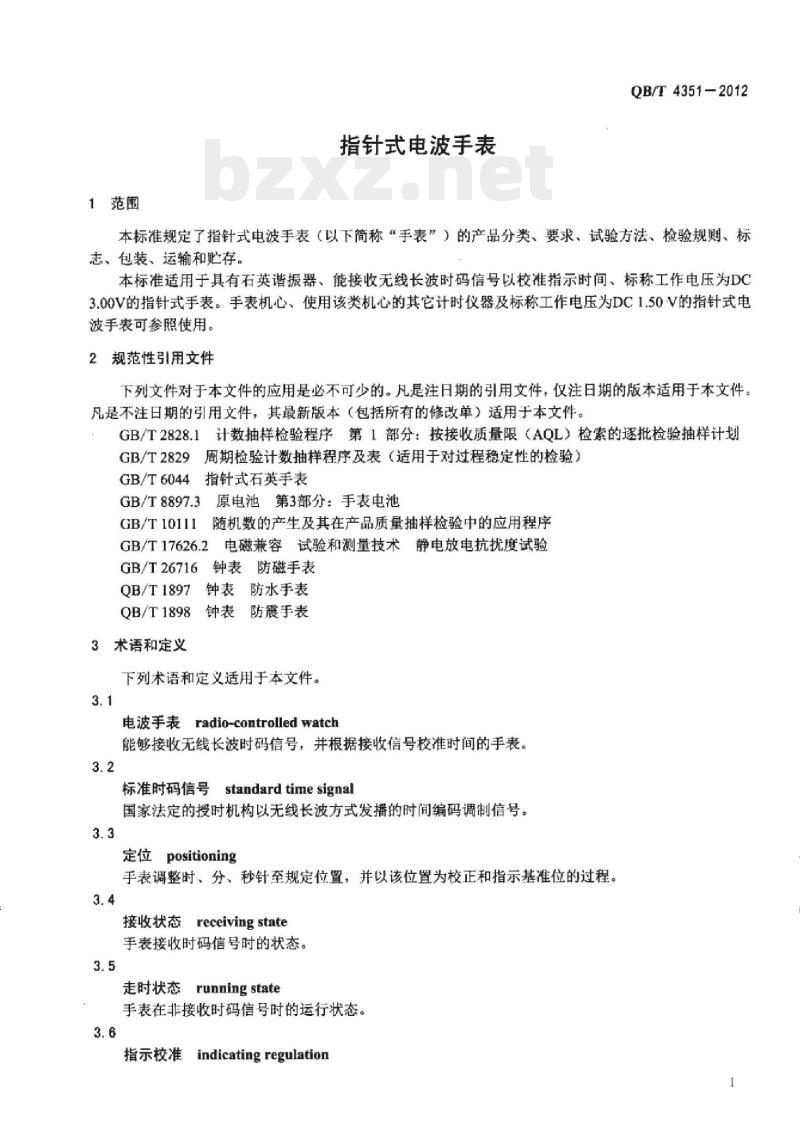

指针式电波手表
QB/T4351-2012
本标准规定了指针式电波手表（以下简称“手表”）的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于具有石英谐振器、能接收无线长波时码信号以校准指示时间。标称工作电压为DC3.00V的指针式手表。手表机心、使用该类机心的其它计时仪器及标称工作电压为DC1.50V的指针式电波手表可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T6044指针式石英手表
GB/T8897.3原电池第3部分：手表电池GB/T10111
随机数的产生及其在产品质量抽样检验中的应用程序GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T26716钟表防磁手表
QB/T1897钟表防水手表
QB/T1898钟表防震手表
3术语和定义
下列术语和定义适用于本文件。3.1
电波手表radio-controlledwatch能够接收无线长波时码信号，并根据接收信号校准时间的手表。3.2
号standard time signal
标准时码信号
国家法定的授时机构以无线长波方式发播的时间编码调制信号。3.3
定位positioning
手表调整时、分、秒针至规定位置，并以该位置为校正和指示基准位的过程。3.4
接收状态receivingstate
手表接收时码信号时的状态。
走时状态 running state
手表在非接收时码信号时的运行状态。3.6
指示校准indicatingregulationiiKAoNiKAca
QB/T4351-2012

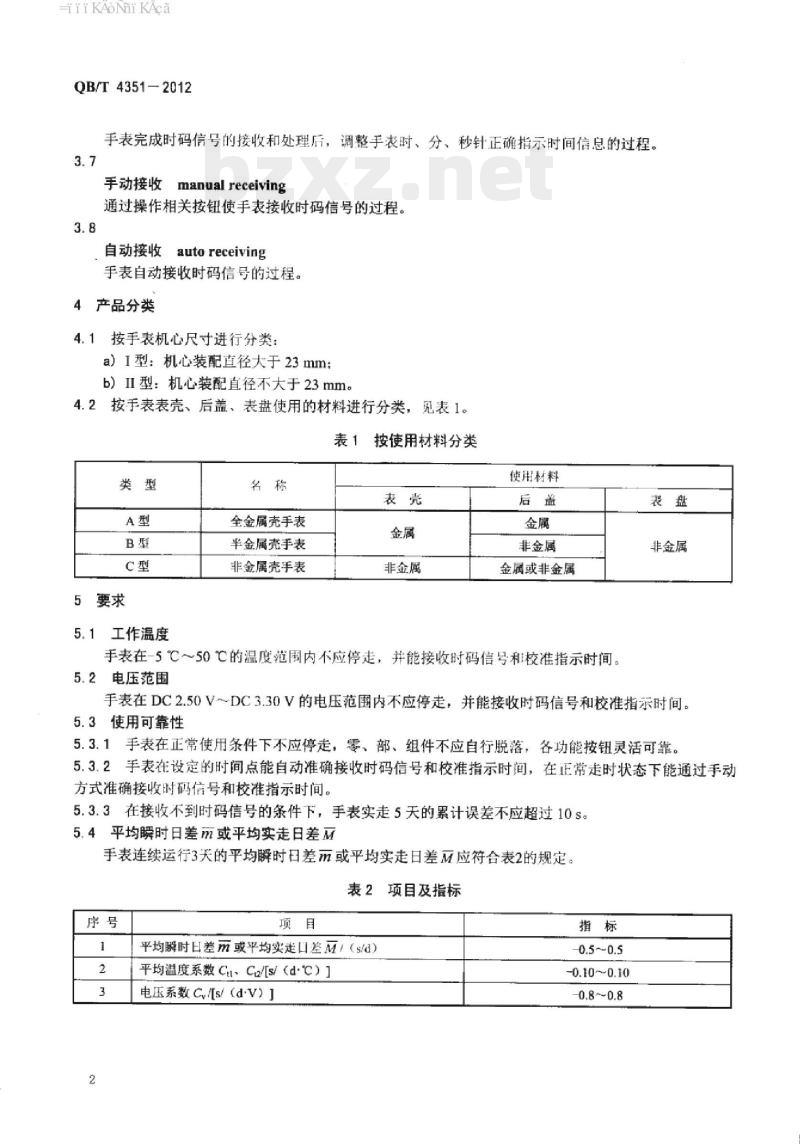

手表完成时码信号的接收和处理后，调整手表时、分、秒针正确指示时间信息的过程。3.7
手动接收
manual receiving
通过操作相关按钮使手表接收时码信号的过程。3.8
自动接收autoreceiving
手表自动接收时码信号的过程。4产品分类
4.1按手表机心尺寸进行分类：
a）I型：机心装配直径大于23mm：b）IⅡI型：机心装配直径不大于23mm。4.2按手表表壳、后盖、表盘使用的材料进行分类，觅表1。按使用材料分类
5要求
5.1工作温度
全金属壳手表
半金属壳手表
非金属壳手表
非金属
使用材料
非金属
金属或非金属
手表在-5℃～50℃的温度范围内不应停走，并能接收时码信号和校准指示时间。5.2电压范围
非金属
手表在DC2.50V～DC3.30V的电压范围内不应停走，并能接收时码信号和校准指示时间。5.3使用可靠性
5.3.1手表在正常使用条件下不应停走，零、部、组件不应自行脱落，各功能按钮灵活可靠。5.3.2手表在设定的时间点能自动准确接收时码信号和校准指示时间，在正常走时状态下能通过手动方式准确接收时码信号和校准指示时间。5.3.3在接收不到时码信号的条件下，手表实走5天的累计误差不应超过10s。5.4平均瞬时日差m或平均实走日差M手表连续运行3天的平均瞬时日差丽或平均实走日差M应符合表2的规定。表2项目及指标
平均瞬时日差丽或平均实起口差丽/（s/d）平均温度系数Cu、Ca/[s/（d-）]电压系数Cv/[s/（d·V）]
0.10~0.10
iiKAoNiKAca

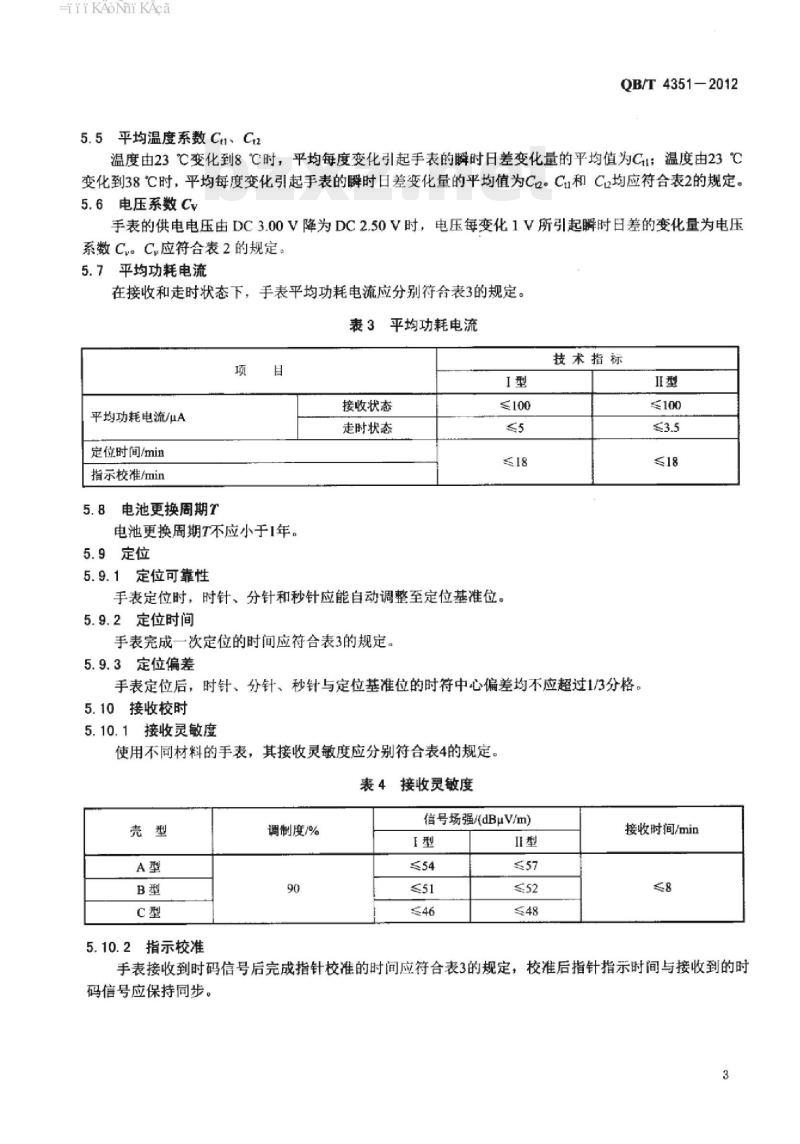

5.5平均温度系数Ct1、Ctz
QB/T4351-2012
温度由23℃变化到8℃时，平均每度变化引起手表的瞬时日差变化量的平均值为Cl：温度由23℃变化到38℃时，平均每度变化引起手表的瞬时日差变化量的平均值为Ca。C和Ce均应符合表2的规定。5.6电压系数Cv
手表的供电电压由DC3.00V降为DC2.50V时，电压每变化1V所引起瞬时日差的变化量为电压系数CuC应符合表2的规定。
5.7平均功耗电流
在接收和走时状态下，手表平均功耗电流应分别符合表3的规定。表3平均功耗电流
平均功耗电流/uA
定位时间/min
指示校准/min
5.8电池更换周期T
电池更换周期T不应小于1年。
5.9定位
5.9.1定位可靠性
接收状态
走时状态
手表定位时，时针、分针和秒针应能自动调整至定位基准位。5.9.2定位时间
手表完成一次定位的时间应符合表3的规定。5.9.3定位偏差
技术指标
≤100
手表定位后，时针、分针、秒针与定位基准位的时符中心偏差均不应超过1/3分格。5.10接收校时
5.10.1接收灵敏度
使用不同材料的手表，其接收灵敏度应分别符合表4的规定。表4接收灵敏度
5.10.2指示校准
调制度/%
信号场强/(dBuV/m）
接收时间/min
手表接收到时码信号后完成指针校准的时间应符合表3的规定，校准后指针指示时间与接收到的时码信号应保持同步。
Hii KAoNi KAca
QB/T4351—2012
5.11自动恢复
手表开启接收功能后在表4规定的接收时间内未接收到时码信号时，应在1min内自动补偿时间、恢复到走时状态。
5.12接收次数
手表每24h自动接收时码信号并校时的次数不应少于1次。5.13手动接收
具有手动接收功能的手表，按住接收功能按钮后应在5s内进入接收状态。5.14耐振动性能
手表经受加速度为19.6m/s2、扫描频率为30Hz～120Hz、扫描周期为1min的连续扫频振动后，不应停走。试验前后手表实走日差不应超过10S，零、部、组件不应有松动、脱落、损坏，试验后应能按表4要求接收时码信号和校准指示时间。5.15防磁性能
有防磁标记的手表，其防磁性能应符合GB/T26716中对石英手表的相应要求：没有防磁标记的手表，置于磁场强度为1600A/m直流磁场中3min不应停走。试验后应能按表4要求接收时码信号和校准指示时间。
5.16防震性能
有防震标记的手表，其防震性能应符合QB/T1898中对石英手表的相应要求；没有防震标记的手表，受末速度为3.13m/s的冲击锤冲击后，不应停走及影响正常功能，手表零、部、组件不应松动、脱落和损坏。试验后应能按表4要求接收时码信号和校准指示时间。5.17防水性能或密封性能
有防水标记的手表，其防水性能应符合QB/T1897的规定；无防水标记的手表，经密封性能试验后，表玻璃内表面不应出现凝雾。试验后应能按表4要求接收时码信号和校准指示时间。5.18耐湿性能
手表在温度为（40土1）℃、相对湿度为85%～95%的条件下经受24h耐湿性能试验，不应停走。试验后应能按表4要求接收时码信号和校准指示时间。5.19时分针协调差
手表时针与时符中心重合时，分针偏离“12”时符中心的角度为土18°。5.20附件抗外力性能
给手表表带施加80N静拉力，按6.4.20规定的方法进行试验后，表带、表扣及连接部位应无零件脱落及开裂现象。
5.21外观
5.21.1表盘和表针应色泽均匀，无污迹、锈点和划痕等缺陷：表盘上各种字符和图案应准确、清晰。5.21.2表玻璃应光洁、清晰。
5.21.3表壳组件应色泽均匀，无毛刺、锐边、锈点和划痕等缺陷。5.21.4表带应平整、光滑、无扭曲，带面不应有明显麻点、锈点和划痕。5.22抗静电性能
手表应能经受4kV接触放电或8kV空气放电试验，试验中和试验后手表不应停走，试验后应能按表4要求接收时码信号和校准指示时间。5.23镀金层
手表镀金层应符合GB/T6044的相应要求。5.24表壳体及其附件覆盖层性能表壳体及其附件覆盖层的耐腐蚀性能、结合强度及耐磨损性能应符合GB/T6044关于优等品的要求。4
iiKAoNiKAca
6试验方法
6.1试验条件
6.1.1试验环境
QB/T4351-2012
除有特殊要求外，试验的环境温度为18℃～25℃，温度波动不大于2℃，相对湿度不大于70%。6.1.2供电电源
除有特殊要求外，被检样品的供电电压为DC3.00V。6.1.3样品试验状态
除有特殊要求外，试验应在走时状态下进行。6.2预运走
6.2.1除有特殊要求外，被检样品试验前应在6.1.1规定的环境中运走不少于2h。6.2.2手表在测试瞬时日差和平均瞬时日差前，应在（23土1）C的环境中运走不少于2h。6.3仪器设备
试验仪器设备分辨率及最大允许误差要求见表5。表5试验仪器设备
试验仪器与设备免费标准下载网bzxz
场强仪
日差测试仪
标准时计
电流测试仪
恒温恒湿箱
振动试验台
防磁试验仪
防水试验仪
时码信号发射机
屏蔽室
直流稳压源
防震试验仪
静电放电发生器
6.4试验项目
6.4.1工作温度
分辨率
1dBμV/m
I℃,RH1%
0.1g，1Hz
Iμg/min
频率偏差：≤20Hz
屏蔽能力：≥70dB
输出电压的纹波系数：≤1%
最大允许误差
±1dBμV/m
±0.01s/d
±0.05s/d
±1℃，RH3%
±0.1g，±1Hz
+5μg/min
摆幅从10°自由衰减到2°时的摆动次数：N≥800次应符合GB/T17626.2的相关要求
将手表置于温度为（-5土1）℃的环境中保温24h，取出后在6.1.1的环境中恢复不少于1h，然后将手表置于温度为（50士1）℃的环境中保温24h（试验时也可先做高温）。从低，高温环境取出后均在5min内检查手表运走情况，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.2电压范围
将手表的供电电压分别调至DC2.50V和DC3.30V，手表在两个电压点运走时间不小于1min。检查手表运走情况，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。5
iiKAoNiKAca
QB/T4351-2012
6.4.3使用可靠性
6.4.3.1用手推拉和转动柄头，按动各功能按钮。6.4.3.2在屏蔽室中，将手表手动调整到自动接收时间点的前5min，在60dBuV/m信号场强和90%调制度条件下，检查手表自动接收时码信号情况。6.4.3.3在屏蔽室中，设置手表时间与信号发射机时间不同，在60dBuV/m信号场强和90%调制度条件下，操作手表进入手动接收状态，检查手表手动接收时码信号情况。6.4.3.4在接收不到时码信号的环境中，用标准时计比对手表，检查手表5d的运走情况，记录实走累计误差。
注：累计误差试验可与预运走，平均瞬时日差和平均温度系数试验同时进行。6.4.4·平均瞬时日差m或平均实走日差M按GB/T6044规定的方法进行试验。6.4.5平均温度系数C和Ct2
按GB/T6044规定的方法进行试验。6.4.6电压系数Cv
用日差测试仪分别测试手表供电电压为DC3.00V和DC2.50V时的舜时日差m3.00和m2.50电压系数Cv按式（1）计算。
m3.00-m2.50
3.00-2.50
式中：
3.00、2.50
电压系数，单位为秒每天伏[s/(d-V)]：供电电压为DC3.00V时的瞬时日差，单位为秒每天（s/d)：供电电压为DC2.50V时的瞬时日差，单位为秒每天（s/d)：电压值，单位为伏（V）。
6.4.7平均功耗电流
在走时状态和接收状态下分别用电流测试仪测量手表工作电流，连续测量3次，取平均值。6.4.8电池更换周期T
按6.4.7规定的方法分别测得手表在走时状态和接收状态下的平均功耗电流，电池更换周期T按式（2）计算。
T×t+12×t2
式中：
电池更换周期，单位为年（a）：电池放电容量，单位为毫安小时（mAh）；走时状态平均功耗电流，单位为微安（uA）：手表一年走时时间，单位为小时（h）：接收状态平均功耗电流，单位为微安（μA）：x103
手表一年接收状态所消耗的时间，单位为小时（h）。注1：为手表一年走时时间，按8760h计算。. (2)
注2：t2为手表一年的接收时间，按手表每天接收3次（假设手表设置了3个接收点）、每次最长接收时间为8min计算，t为146h。
注3：电池放电容量按GB/T8897.3有关规定换算。6
Hii KAoNi KAca
6.4.9定位
QB/T4351—2012
设置手表最长定位时间，掀按手表的定位按钮，观察手表定位过程，记录定位时间，检查定位偏差。6.4.10接收校时
设置手表最长指示校准时间，将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，手动接收时码信号。6.4.11自动恢复
将手表与标准时计比对，在接收不到时码信号的环境中进行手动接收，检查手表自动恢复情况。6.4.12接收次数
在屏蔽室中，将手表置于信号发射机天线中心位置，在60dBμV/m信号场强和90%调制度条件下保持运行24h。
6.4.13手动接收
撤按手表功能按钮进行手动接收。6.4.14耐振动性能
按GB/T6044规定的方法进行试验。试验后观察手表运走状态、结构和外观，设置手表时间与信号发射机时不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.15防磁性能
有防磁标记的手表，其防磁性能按GB/T26716规定的方法进行试验：没有防磁标记的手表，除磁场强度为1600A/m外，仍按GB/T26716规定的方法进行试验。防磁试验后，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度操作手表进入接收状态。
6.4.16防震性能
有防震标记的手表，其防震性能按GB/T1898规定的方法进行试验：没有防震标记的手表，除冲击锤的未速度为3.13m/s外，仍按GB/T1898规定的方法进行试验。试验后设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。
6.4.17防水性能或密封性能
按GB/T6044规定的方法进行试验。试验后将手表置于6.1.1规定的环境中恢复不少于2h，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.18耐湿性能
将手表置于温度为（40土1）℃、相对湿度为85%～95%的环境中保持24h。试验后将手表置于6.1.1规定的环境中恢复不少于2h，设置手表时间与信号发射机时间不同，然后将手表并置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.19时分针协调差
将时针分别与“3”、“6”、“9”、“12”时符中心位置重合，检查分针偏离“12”时符中心位置的角度。
注：以分刻度线为参照物，无分刻度线的可借光学测量收器加以确定。6.4.20附件抗外力性能
按GB/T6044规定的方法进行试验。iiKAoNiKAca
QB/T4351-2012
6.4.21外观
在30W日光灯下，距被检表面30cm处用正常视力目测，必要时可借助3×放大镜，有争议时可用仪器检查。
6.4.22抗静电性能
按GB/T17626.2规定的试验程序，对表壳、柄头、按钮、表面、后盖、表带等部位进行接触放电或空气放电，在各放电点上施加的放电次数为10次。试验中和试验后检查手表运行情况，试验后将手表置于6.1.1规定的环境中恢复不少于2h，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。注1：导电表面采取接触放电，绝缘表面采取空气放电。注2：表带为绝缘材料时不必进行空气放电。6.4.23-镀金层
按GB/T6044规定的方法进行试验。6.4.24表壳体及其附件覆盖层性能按GB/T6044规定的方法进行试验。7检验规则
7.1抽样
样本的抽取应是随机的，可按照GB/T10111的规定进行，以保证样本具有代表性。7.2出厂检验
7.2.1按GB/T2828.1进行抽样检验，采用一般检验水平II、一次抽样方案，不合格分类、检验项目和接收质量限（AQL）见表6。
表6出厂检验
不合格分类
接收校时
使用可靠性
检验项目
平均瞬时日差或平均实走日差
平均功耗电流
防水性能或密封性能
7.2.2在检验过程中应遵循GB/T2828.1中正常、加严和放宽检验的转移规则。7.2.3批的可接收性应遵循GB/T2828.1中可接收性的确定的规定。7.2.4不接收批及不合格品的处置，应遵循GB/T2828.1中接收与不接收的规定。7.2.5供需双方也可根据需要制定其他抽样方案。7.3型式检验
接收质量限（AQL）
7.3.1按GB/T2829进行抽样检验，采用判别水平IⅡ、一次抽样方案，不合格分类、检验项目、不合格质量水平（RQL）和样本大小n见表7。8
