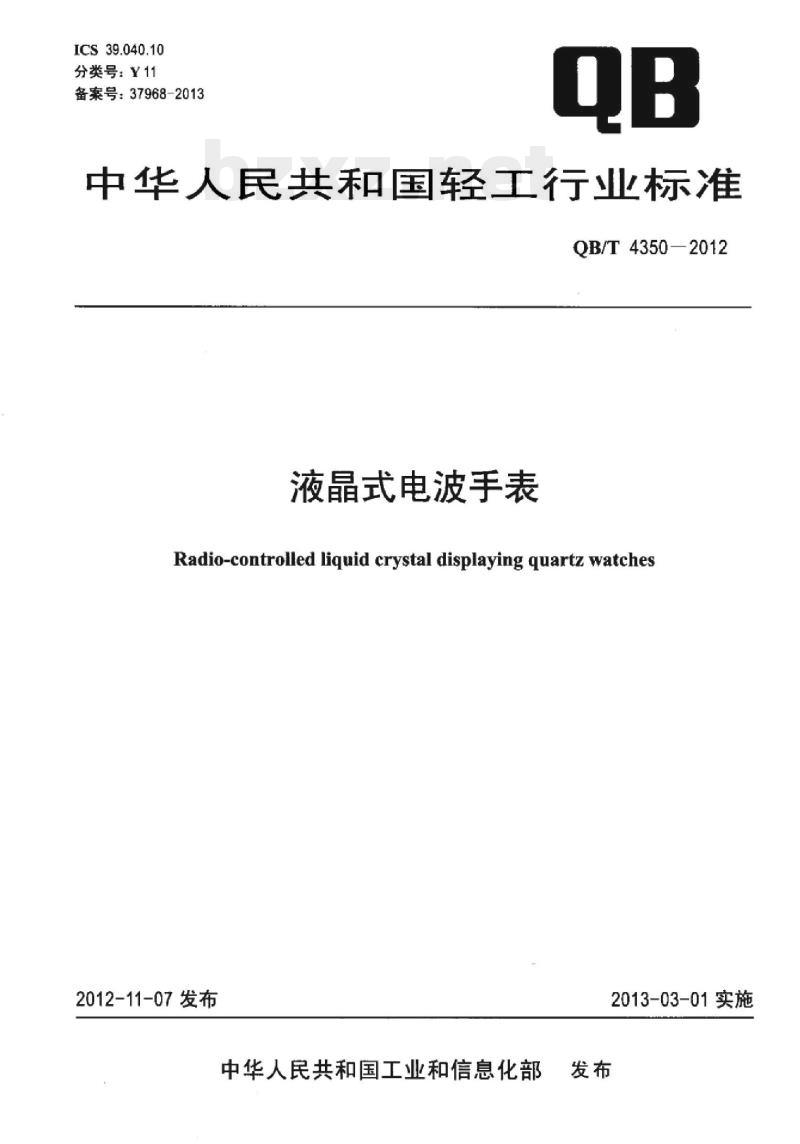

【QB轻工标准】 液晶式电波手表

ICS39.040.10
分类号：Y11
备案号：37968-2013
中华人民共和国轻工行业标准
QB/T4350—2012
液晶式电波手表
Radio-controlled liquid crystal displaying quartz watches2012-11-07发布
中华人民共和国工业和信息化部2013-03-01实施

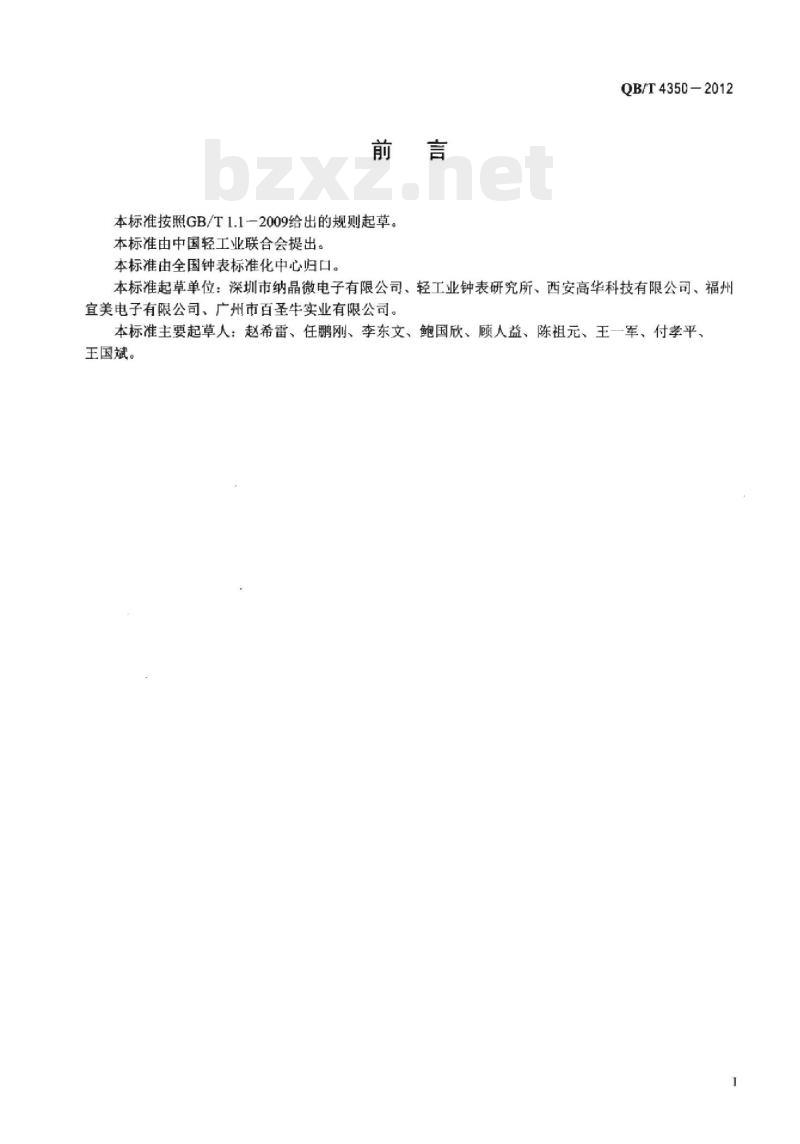

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国钟表标准化中心归口。QB/T4350-2012
本标准起草单位：深圳市纳晶微电子有限公司、轻工业钟表研究所、西安高华科技有限公司、福州宜美电子有限公司、广州市百圣牛实业有限公司。本标准主要起草人：赵希雷、任鹏刚、李东文、鲍国欣、顾人益、陈祖元、王一军、付孝平、王国斌。

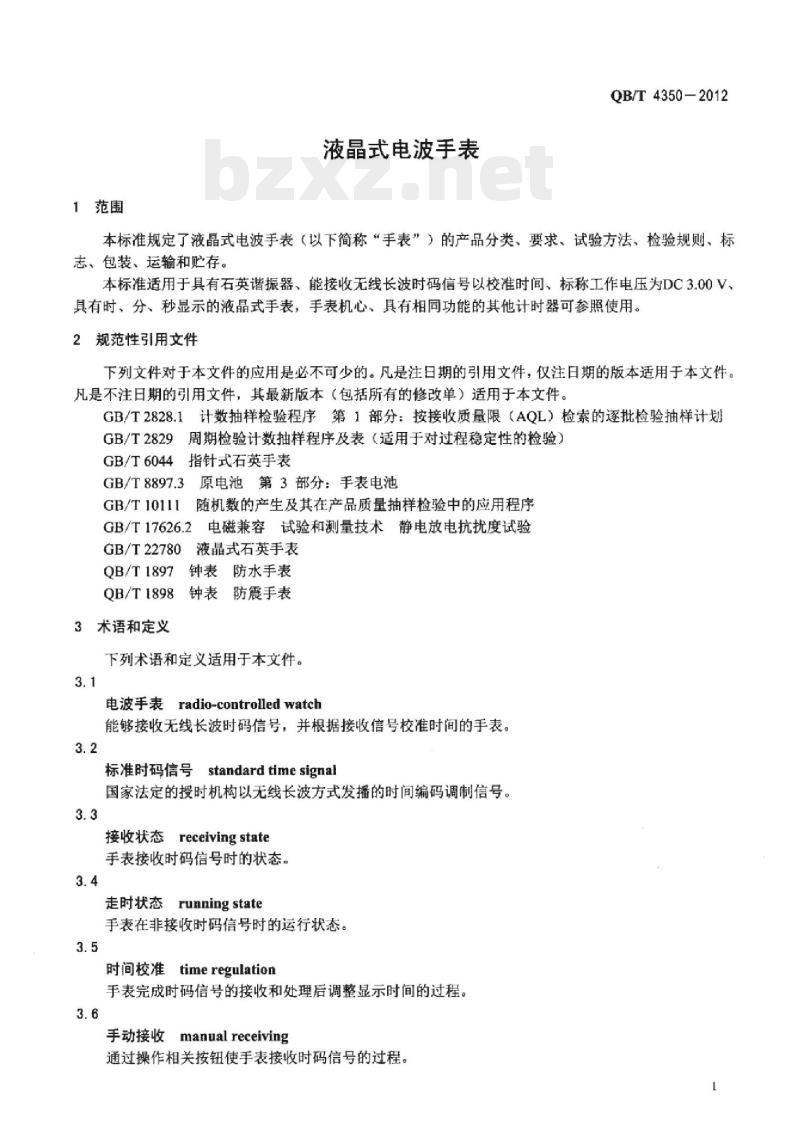

1范围
液晶式电波手表
QB/T4350-2012
本标准规定了液晶式电波手表（以下简称“手表”）的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于具有石英谐振器、能接收无线长波时码信号以校准时间、标称工作电压为DC3.00V具有时、分、秒显示的液晶式手表，手表机心、具有相同功能的其他计时器可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T6044指针式石英手表
GB/T8897.3原电池第3部分：手表电池GB/T10111E
随机数的产生及其在产品质量抽样检验中的应用程序GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T22780液晶式石英手表
QB/T1897
钟表防水手表
钟表防震手表
QB/T1898
3术语和定义
下列术语和定义适用于本文件。3.1
电波手表radio-controlledwatch能够接收无线长波时码信号，并根据接收信号校准时间的手表。3.2
standard time signal
标准时码信号
国家法定的授时机构以无线长波方式发播的时间编码调制信号。3.3
receiving state
接收状态
手表接收时码信号时的状态。
走时状态runningstate
手表在非接收时码信号时的运行状态。3.5
时间校准timeregulation
手表完成时码信号的接收和处理后调整显示时间的过程。3.6
手动接收
manual receiving
通过操作相关按钮使手表接收时码信号的过程。1
HiiKAoiKAca

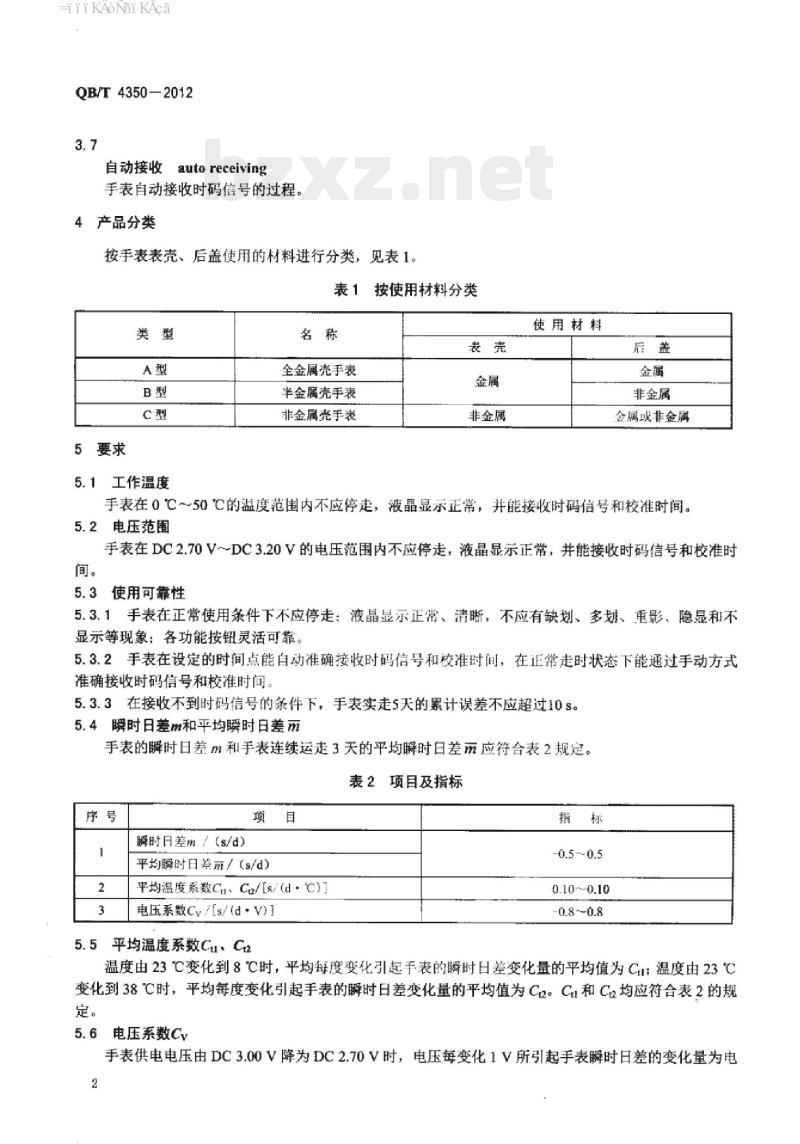

QB/T4350-2012
自动接收auto receiving
手表自动接收时码信号的过程。4产品分类
按手表表壳、后盖使用的材料进行分类，见表1。表1按使用材料分类
5要求
5.1工作温度
全金属壳手表
半金属壳手表
非金属壳手表
非金属
使用材料
非金属
金属或非金属
手表在0℃～~50℃C的温度范围内不应停走，液晶显示正常，并能接收时码信号和校准时间。5.2电压范围
手表在DC2.70V~DC3.20V的电压范围内不应停走，液晶显示正常，并能接收时码信号和校准时间。
5.3使用可靠性
5.3.1手表在正常使用条件下不应停走：液晶显示正常、清晰，不应有缺划、多划、重影、隐显和不显示等现象；各功能按钮灵活可靠。5.3.2手表在设定的时间点能自动准确接收时码信号和校准时间，在正常走时状态下能通过手动方式准确接收时码信号和校准时间
5.3.3在接收不到时码信号的条件下，手表实走5天的累计误差不应超过10s。5.4瞬时日差m和平均瞬时日差丽手表的瞬时日差m和手表连续运走3天的平均瞬时日差m应符合表2规定。表2项目及指标
瞬时日差m/（s/d）
平均瞬时日差㎡/（s/d）
平均温度系数CuCz/[s/(d·℃)]电压系数Cv/[s/(d·V)1
5.5平均温度系数Cu、Ctz2
0.10~0.10
温度由23℃变化到8℃时，平均每度变化引起手表的瞬时日差变化量的平均值为Cl；温度由23℃变化到38C时，平均每度变化引起手表的瞬时日差变化量的平均值为Cz。Cu和C均应符合表2的规定。
5.6电压系数Cy
手表供电电压由DC3.00V降为DC2.70V时，电压每变化1V所引起手表瞬时日差的变化量为电2
iiKAoNiKAca

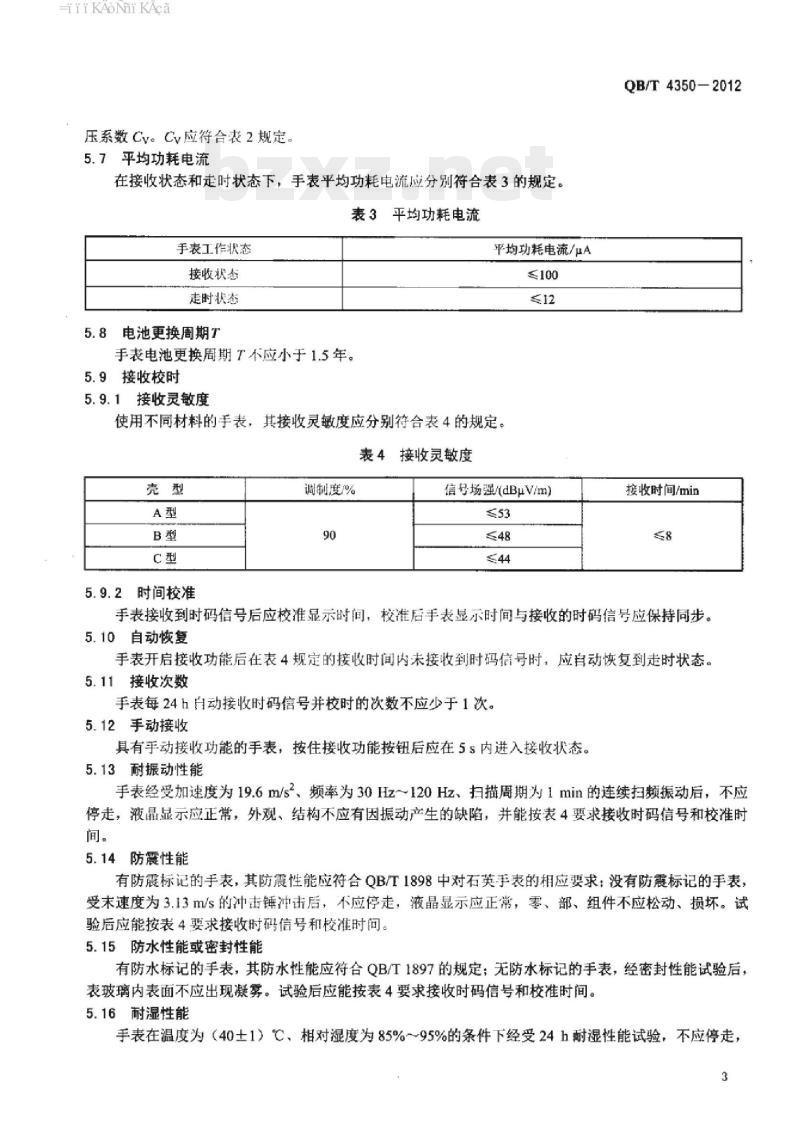

压系数Cv。Cv应符合表2规定。
5.7平均功耗电流
在接收状态和走时状态下，手表平均功耗电流应分别符合表3的规定。表3平均功耗电流
手表工作状态
接收状态
走时状态
5.8电池更换周期7
手表电池更换周期7不应小于1.5年。5.9接收校时
5.9.1接收灵敏度
平均功耗电流/μA
≤100
使用不同材料的手表，其接收灵敏度应分别符合表4的规定。表4接收灵敏度
5.9.2时间校准
调制度/%
信号场强/(dBμV/m）
QB/T4350-2012
接收时间/min
手表接收到时码信号后应校准显示时间，校准后手表显示时间与接收的时码信号应保持同步。5.10自动恢复
手表开启接收功能后在表4规定的接收时间内未接收到时码信号时，应自动恢复到走时状态。5.11接收次数
手表每24h自动接收时码信号并校时的次数不应少于1次。5.12手动接收
具有手动接收功能的手表，按住接收功能按钮后应在5s内进入接收状态。5.13耐振动性能
手表经受加速度为19.6m/s2、频率为30Hz～120Hz、扫描周期为1min的连续扫频振动后，不应停走，液晶显示应正常，外观、结构不应有因振动产生的缺陷，并能按表4要求接收时码信号和校准时间。
5.14防震性能
有防震标记的手表，其防震性能应符合QB/T1898中对石英手表的相应要求：没有防震标记的手表受末速度为3.13m/s的冲击锤冲击后，不应停走，液晶显示应正常，零、部、组件不应松动、损坏。试验后应能按表4要求接收时码信号和校准时问。5.15防水性能或密封性能
有防水标记的手表，其防水性能应符合QB/T1897的规定；无防水标记的手表，经密封性能试验后，表玻璃内表面不应出现凝雾。试验后应能按表4要求接收时码信号和校准时间。5.16耐湿性能
手表在温度为（40士1）℃、相对湿度为85%～95%的条件下经受24h耐湿性能试验，不应停走，3
iiKAoNiKAca
QB/T4350-2012
试验后液晶显示正常，并能按表4要求接收时码信号和校准时间。5.17附件抗外力性能
手表表带施加80N静拉力，按6.4.17规定的方法进行试验后，表带、表扣及连接部位应无零件脱落及开裂现象。
5.18耐光照性能
手表在8W/6V白炽灯光源条件下经受1min照射试验，试验期间和试验后液晶显示应正常，不应出现显示发暗、重影、闪烁等现象。5.19外观
5.19.1手表盘面应清洁，各种字符图案应准确、清晰，不应有明显缺陷和瑕疵。5.19.2表玻璃应光洁、清晰。
5.19.3表壳组件应色泽均匀，无毛刺、锐边和划痕等缺陷。5.19.4手表表带应平整、光滑、无扭曲，带面不应有明显麻点、划痕。5.20抗静电性能
手表应能经受4kV接触放电或8kV空气放电试验，试验中和试验后手表不应停走，试验后应能按表4要求接收时码信号和校准指示时间。5.21附加功能
手表附加功能要求见附录A.1。
6试验方法
6.1试验条件
6.1.1试验环境
除有特殊要求外，试验的环境温度为18℃～25℃，温度波动不大于2℃，相对湿度不大于70%。6.1.2供电电源
除有特殊要求外，被检样品供电电压为DC3.00V。6.1.3样品试验状态
除有特殊要求外，试验应在走时状态下进行。6.2预运走
6.2.1除有特殊要求外，被检样品试验前应在6.1.1规定的环境中运走不少于2h。6.2.2手表在测试瞬时日差和平均瞬时日差前，应在（23土1）℃的环境中运走不少于2h。6.3仪器设备
试验仪器设备分辨率及最大允许误差要求见表5。表5试验仪器设备
试验仪器与设备
场强仪
日差测试仪
标准时计
电流测试仪
恒温恒湿箱
振动试验台
防磁试验仪
防水试验仪
分辨率
1dBμV/m
1C,RH1%
1μg/min
最大允许误差
±1dBuV/m
±0.01 s/d
±0.05s/d
±1℃，RH±3%
±0.1g，±1Hz
±5μg/min
HiiKAoNiKAca
试验仪器与设备
声级计bzxZ.net
时段测量仪
时码信号发射机
屏蔽室
直流稳压源
防震试验仪
静电放电发生器
6.4试验项目
6.4.1工作温度
表5（续）
分辨率
频率偏差：≤20Hz
屏蔽能力：≥70dB
输出电压的纹波系数：≤1%
QB/T4350-2012
最大允许误差
摆幅从10°自由衰减到2°时的摆动次数：N≥800次应符合GB/T17626.2的相关要求
将手表置于温度为（0土1）℃的环境中保温24h，取出后置于6.1.1的环境中恢复不小于1h，然后将手表置于温度为（501）℃的环境中保温24h（试验时也可先做高温）。低温、高温试验后均在2min内检查手表运行状态和液晶显示状态，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.2电压范围
将手表供电电压分别调至DC2.70V和DC3.20V，各保持不少于1min，检查手表运行状态和液晶显示状态，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.3使用可靠性
6.4.3.1按动手表各功能按钮，检查手表各功能的工作状态。6.4.3.2在屏蔽室中，将手表调整到自动接收时间点的前5min，在60dBμV/m信号场强和90%调制度条件下，检查手表自动接收时码信号情况。6.4.3.3在屏蔽室中，设置手表时间与信号发射机时间不同，在60dBμV/m信号场强和90%调制度条件下，操作手表进入手动接收状态，检查手动接收时码信号情况。6.4.3.4在接收不到时码信号的环境中，用标准时计比对手表，检查手表5天的运走情况，记录实走累积误差。
注：累计误差试验可与预运走、平均瞬时日差和平均温度系数试验同时进行。6.4.41
瞬时日差和平均瞬时日差
按GB/T22780规定的方法进行试验。6.4.5平均温度系数
按GB/T22780规定的方法进行试验。6.4.6电压系数
按GB/T22780规定的方法进行试验6.4.7平均功耗电流
在走时状态和接收状态下分别用电流测试仪测量手表工作电流，连续测量3次，取平均值。6.4.8电池更换周期
按6.4.7规定的方法测得手表在走时状态和接收状态的平均功耗电流，电池更换周期T按式（1）计算。
iiKAoNiKAca
QB/T4350—2012
式中：
7xt+/:xt
T一--电池更换周期，单位为年（a）：9
电池放电容量，单位为毫安小时（mAh）：0
1-—走时状态平均功耗电流，单位为微安（μA）：一一手表一年走时时间，单位为小时（h）：f
I2一接收状态平均功耗电流，单位为微安（μA）：2
一手表一年接收状态所消耗的时间，单位为小时（h）。注1：为手表一年走时时间，按8760h计算。+(1)
注2：t2为手表一年的接收时间，按手表每天接收3次（假设手表设置了3个接收点）、每次最长接收时间为8min计算，t为146h。
注3：电池放电容量按GB/T8897.3的规定。6.4.9接收校时
设置手表时间与信号发射机时间不同，将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强和调制度，手动接收时码信号。6.4.10自动恢复
在接收不到时码信号的环境中进行手动接收。6.4.11接收次数
在屏蔽室中，将手表置于信号发射机天线中心位置，在60dBμV/m信号场强和90%调制度条件下保持运行24h。
6.4.12手动接收
撤按手表功能按钮进行手动接收。6.4.13耐振动性能
按GB/T6044规定的方法进行试验。试验后在2min内观察液晶显示状态、结构和外观：设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度：操作手表进入接收状态。6.4.14防震性能
有防震标记的手表，其防震性能按GB/T1898规定的方法进行试验：没有防震标记的手表，除冲击锤的末速度为3.13m/s外，仍按GB/T1898规定的方法进行试验。试验后设置手表时间与信号发射机时间不同，将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。
6.4.15防水性能或密封性能
按GB/T6044规定的方法进行试验。试验后将手表置于6.1.1规定的环境中恢复不少于2，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.16耐湿性能
按GB/T22780规定的方法进行试验。试验后将手表置于6.1.1规定的环境中恢复不少于2h，设置手表时间与信号发射机时间不同，将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。6.4.17附件抗外力性能
按GB/T22780规定的方法进行试验。6
HiiKAoNiKAca
6.4.18耐光照性能
按GB/T22780规定的方法进行试验。6.4.19外观
QB/T4350—2012
在30W日光灯下，距被检表面30cm处用正常视力目测，必要时可借助3×放人镜，有争议时可用仪器检查。
6.4.20抗静电性能
按GB/T17626.2规定的试验程序，对表壳、柄头、按钮、表面、后盖、表带等部位进行接触放电或空气放电，在各放电点上施加的放电次数为10次。试验中和试验后检查手表运行情况，试验后将手表置于6.1.1规定的环境中恢复不少于2h，设置手表时间与信号发射机时间不同，然后将手表置于信号发射机天线中心位置，在屏蔽室中按表4要求调整信号场强及调制度，操作手表进入接收状态。注1：导电表面采取接触放电，绝缘表面采取空气放电注2：表带为绝缘材料时不必进行空气放电。6.4.21附加功能
手表附加功能试验方法见附录A.2。7检验规则
7.1抽样
样本的抽取应是随机的，可按照GB/T10111的规定进行，以保证样本具有代表性。7.2出厂检验
7.2.1按GB/T2828.1进行抽样检验，采用一般检验水平ⅡI、一次抽样方案，不合格分类，检验项目和接收质量限（AQL）见表6。
表6出厂检验
不合格分类
接收校时
使用可靠性
瞬时日差
平均功耗电流
检验项目
防水性能或密封性能
手表附加功能出厂检验项目见表A.1。要求
7.2.2在检验过程中应遵循GB/T2828.1中正常、加严和放宽检验的转移规则。7.2.3批的可接收性应遵循GB/T2828.1中可接收性的确定的规定。接收质量限（AQL）
7.2.4不接收批及不合格品的处置，应遵循GB/T2828.1中接收与不接收的规定。7.2.5供需双方也可根据需要制定其他抽样方案。7.3型式检验
7.3.1按GB/T2829进行抽样检验，采用判别水平II、一次抽样方案，不合格分类、检验项目，不合格质量水平（RQL）和样本大小n见表7。iiKAoNiKAca
QB/T4350—2012
不合格分类
检验项目
接收校时
使用可靠性
平均瞬时日差
抗静电性能
工作温度
电压范围
平均温度系数
电压系数
平均功耗电流
电池更换周期
自动恢复
接收次数
手动接收
耐振动性能
防震性能
防水性能或密封性能
耐湿性能
附件抗外力性能
耐光照性能
手表附加功能型式检验项目见表A.2。7.3.2
表7型式检验
不合格质量水平
样本大小
合格判定数
型式检验的样本应从本周期制造并经出厂检验合格的某个批或若干批中抽取。型式检验合格与否的判断和检验后的处置按GB/T2829的规定进行。型式检验的周期一般为1年1次，发生下列情况之一时应进行型式检验：产品停止生产一个周期以上又恢复生产时：产品的设计，结构、工艺、材料有较大变动时，国家质量监督机构提出型式检验要求时。型式检验的抽样方案类型也可由供需双方共同商定。8标志、包装、运输、贮存
8.1标志
表盘或后盖上应具有商标的标记。产品合格证或使用说明应具有以下内容：产品名称、规格或型号、牌号或商标：生产者名称和地址：
采用标准的编号、产品等级、主要性能指标；生产日期：
检验合格标识：
使用、保养说明；
保修期限：
不合格判定数
h）其他事项。
8.2包装
8.2.1每只手表应附有产品合格证和使用说明书。QB/T43502012
8.2.2包装应保证产品不相碰撞、不摩擦损坏，包装盒应具有防潮、防震、耐振动性能，并附有商标、标识等相关内容。
8.2.3大包装箱应具有防潮、防震和耐振动性能，箱外应有“小心轻放”、“怕雨”等标志。8.3运输、购存
8.3.1产品在运输过程中应小心轻放，不应相互挤压，避免受到冲击和强烈振动，切忌受潮，并应远离强磁场。
8.3.2产品应避免与能产生腐蚀性气体的物品存放在一起。3贮存环境应保持通风干燥，环境温度在5℃～35℃，相对湿度宜在70%以下。8.3.3
QB/T4350-2012
A.1要求
A.1.1闹时
A.1.1.1闹时可靠性
附录A
（规范性附录）
附加功能
手表定闹后应可靠闹时，不应出现不闹和误闹现象，闹响时液晶显示正常。A.1.1.2闹时工作电压范围
手表在DC2.70V~DC3.20V应能正常闹时。A.1.1.3闹时响度
具有闹时功能的手表，在距手表5cm处，闹时响度应不小于60dB。A.1.2背光显示
A.1.2.1背光显示可靠性
撤按背光按钮，手表底板应能可靠发光，在黑暗处应能看清液晶屏显示内容。A.1.2.2最小背光输入电压
当供电电压为DC2.70V时，手表背光功能应能正常发光，发光时不应影响手表工作状态。注：机心采用微处理器的手表，最小背光输入电压可由供需双方商定。A.1.2.3背光显示次数
手表背光显示次数不应低于2000次，试验后在黑暗环境中撤按手表背光按钮，距手表30cm处应能看清液晶屏显示内容。
A.1.3时段计时
A.1.3.1时段计时可靠性
手表时段计时功能应工作可靠，功能之间转换正常。A.1.3.2时段计时精度
手表进行30min的时段计时，累计误差不应大于0.2s。A.1.4功能转换
手表年、月、日、星期、倒计时及两地时间等显示功能应工作可靠，功能之间转换正常。A.1.5电池更换周期7
具有附加功能的手表，电池更换周期T应符合5.8的规定。A.2试验方法
A.2.1试验条件
手表附加功能的试验条件见6.1。A.2.2闹时可靠性
将手表置于闹时状态，调整闹时装置，检查手表闹响和液晶显示状态。A.2.3闹时工作电压范围
将手表的供电电压分别调至DC2.70V和DC3.20V，并将手表置于闹时状态，调整闹时装置，检查手表闹时状态。
