【QB轻工标准】 包装装潢镀锡(铬)薄钢板印刷品

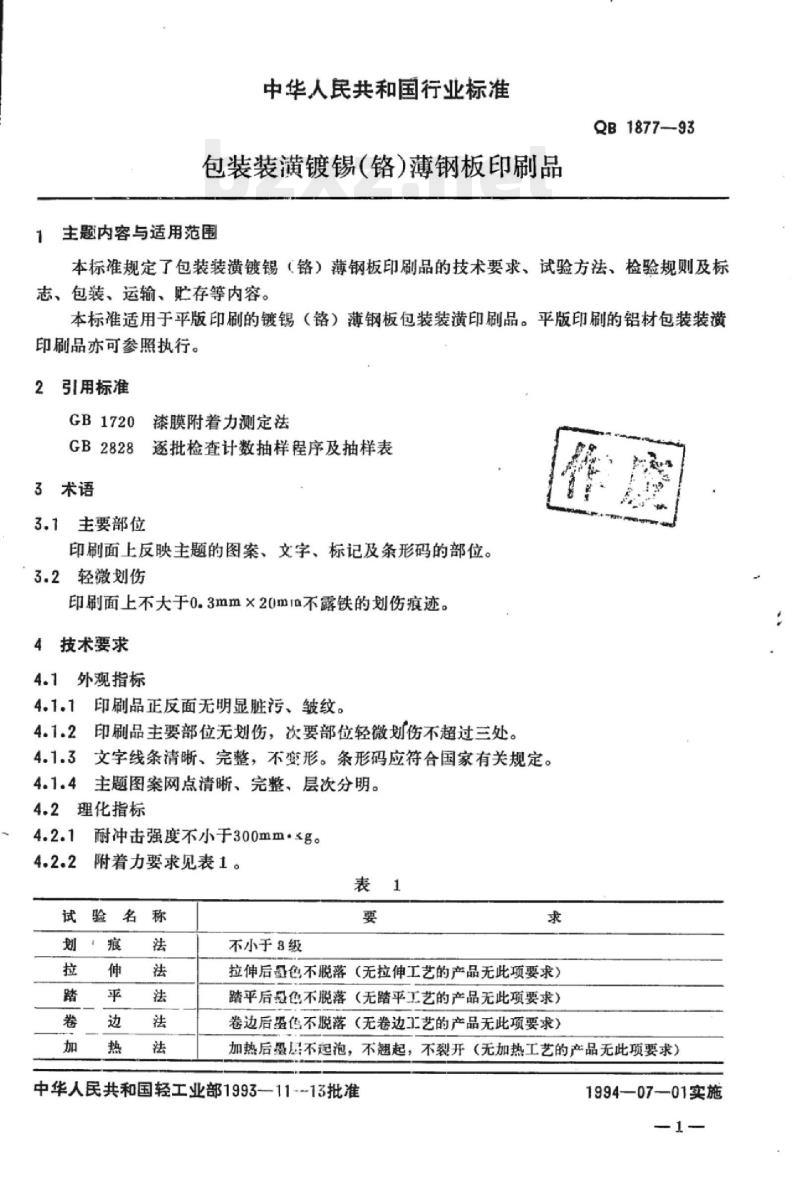

中华人民共和国行业标准
包装装潢镀锡（铬）薄钢板印刷品1主题内容与适用范围
QB1877-93
本标准规定了包装装潢镀锡（铬）薄钢板印刷品的技术要求，试验方法、检验规则及标志、包装、运输、贮存等内容。本标准适用于平版印刷的镀锡（铬）薄钢板包装装潢印刷品。平版印刷的铝材包装装潢印刷品亦可参照执行。
2引用标准
GB1720
漆膜附着力测定法
GB2828逐批检查计数抽样程序及抽样表3术语
3.1主要部位
印刷面上反映主题的图案、文字、标记及条形码的部位。3.2轻微划伤
印刷面上不大于0.3mm×20mra不露铁的划伤痕迹。4技术要求
4.1外观指标
印刷品正反面无明显脏污、皱纹。4.1.2印刷品主要部位无划伤，次要部位轻微划伤不超过三处。4.1.3文字线条清晰、完整，不变形。条形码应符合国家有关规定。主题图案网点清晰、完整、层次分明。4.1.43
4.2理化指标
耐冲击强度不小于300mm.5g。
附着力要求见表1。
试验名称
不小于8级
拉伸后量色不脱落（无拉伸工艺的产品无此项要求）踏平后母色不脱落（无踏平工艺的产品无此项要求）卷边后蛋色不脱落（无卷边工艺的产品无此项要求）加热后展不起泡，不翘起，不裂开（无加热工艺的产品无此项要求）中华人民共和国轻工业部1993—11--13批准1994—07—01实施

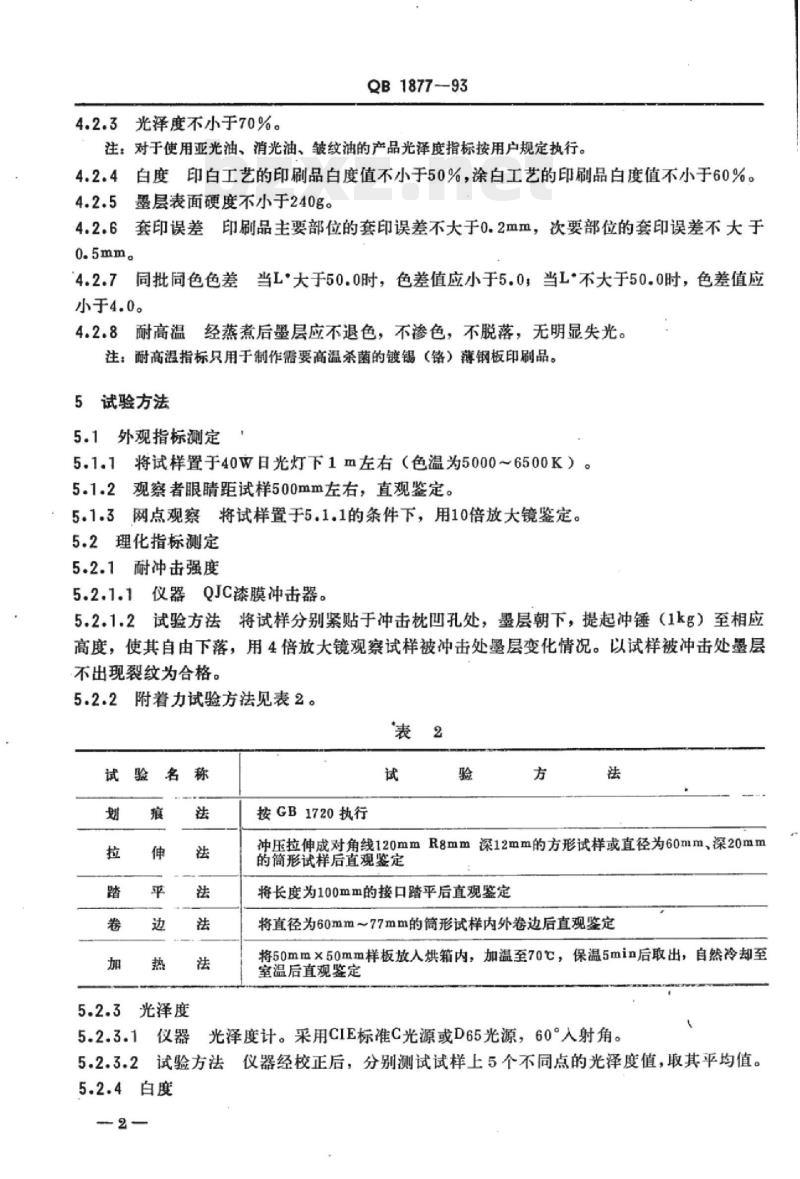

4.2.3光泽度不小于70%。
QB1877-93
注：对于使用亚光油、消光油、皱纹油的产品光泽度指标按用户规定执行。4.2.4白度印白工艺的印刷品白度值不小于50%，涂白工艺的印刷品白度值不小于60%。4.2.5
墨层表面硬度不小于240g。
4.2.6套印误差印刷品主要部位的套印误差不大于0.2mm，次要部位的套印误差不大于0.5mm。
4.2.7同批同色色差当L*大于50.0时，色差值应小于5.0，当L*不大于50.0时，色差值应小于4.0。
4.2.8耐高温
经蒸煮后墨层应不退色，不渗色，不脱落，无明显失光。注：耐高温指标只用于制作需要高温杀菌的镀锡（铬）薄钢板印刷品。5试验方法
5.1外观指标测定
5.1.1将试样置于40W日光灯下1m左右（色温为5000~6500K）5.1.2观察者眼睛距试样500mm左右，直观鉴定。5.1.3网点观察将试样置于5.1.1的条件下，用10倍放大镜鉴定。5.2理化指标测定
5.2.1耐冲击强度
5.2.1.1仪器QJC漆膜冲击器。
5.2.1.2试验方法将试样分别紧贴于冲击枕凹孔处，墨层朝下，提起冲锤（1kg）至相应高度，使其自由下落，用4倍放大镜观察试样被冲击处墨层变化情况。以试样被冲击处量层不出现裂纹为合格。
5.2.2附着力试验方法见表2。
5.2.3光泽度
按GB1720执行
冲压拉伸成对角线120mmR8mm深12mm的方形试样或直径为60mm、深20mm的简形试样后直观装定
将长度为100mm的接口踏平后直观鉴定将直径为60mm~77mm的筒形试样内外卷边后直观鉴定将50mm×50mm样板放入烘箱内，加温至70℃，保温5min后取出，自然冷却至室温后直观鉴定
5.2.3.1仪器光泽度计。采用CIE标准C光源或D65光源，60°人射角。5.2.3.2试验方法仪器经校正后，分别测试试样上5个不同点的光泽度值，取其平均值。5.2.4白度

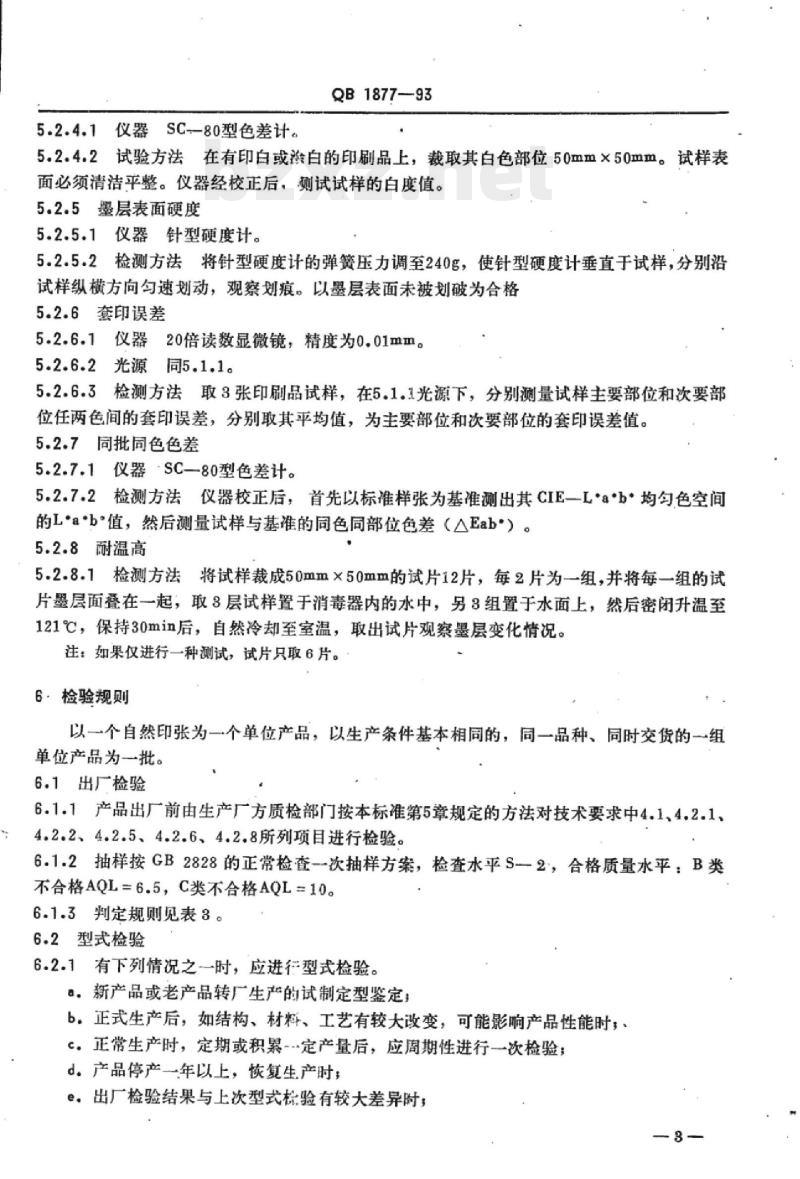

5.2.4.1仪器SC--80型色差计。
QB1877-93
5.2.4.2试验方法在有印白或淤白的印刷品上，裁取其白色部位50mm×50mm。试样表面必须清洁平整。仪器经校正后，测试试样的白度值。5.2.5墨层表面硬度
5.2.5.1仪器针型硬度计。
5.2.5.2检测方法将针型硬度计的弹簧压力调至240g，使针型硬度计垂直于试样，分别沿试样纵横方向勾速划动，观察划痕。以墨层表面未被划破为合格5.2.6套印误差
仪器20倍读数显微镜，精度为0.01mm。5.2.6.11
光源同5.1.1。
5.2.6.3检测方法取3张印刷品试样，在5.1.1光源下，分别测量试样主要部位和次要部位任两色间的套印误差，分别取其平均值，为主要部位和次要部位的套印误差值。5.2.7同批同色色差
5.2.7.1仪器-SC—80型色差计。5.2.7.2检测方法仪器校正后，首先以标准样张为基准测出其CIE一L*a*b均勾色空间的L*ab*值，然后测量试样与基准的同色同部位色差（△Eab\）。5.2.8耐温高
5.2.8.1检测方法将试样裁成50mm×50mm的试片12片，每2片为一组，并将每一组的试片墨层面叠在一起，取8层试样置于消毒器内的水中，另3组置于水面上，然后密闭升温至121℃，保持30min后，自然冷却至室温，取出试片观察墨层变化情况。注：如果仅进行一种测试，试片只取6片。6·检验规则
以一个自然印张为一个单位产品，以生产条件基本相同的，同一品种、同时交货的一组单位产品为一批。
6.1出厂检验
6.1.1产品出厂前由生产厂方质检部门按本标准第5章规定的方法对技术要求中4.1、4.2.1、4.2.2、4.2.5、4.2.6、4.2.8所列项目进行检验。6.1.2抽样按GB2828的正常检查--次抽样方案，检查水平S一2，合格质量水平：B类不合格AQL=6.5，C类不合格AQL=10。6.1.3判定规则见表8。
6.2型式检验
6.2.1有下列情况之一时，应进行型式检验。。。新产品或老产品转厂生产的试制定型鉴定：b。正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：、c。正常生产时，定期或积累-定产量后，应周期性进行一次检验：d。产品停产一年以上，恢复生产时：e。出厂检验结果与上次型式验有较大差异附8-
QB1877—93

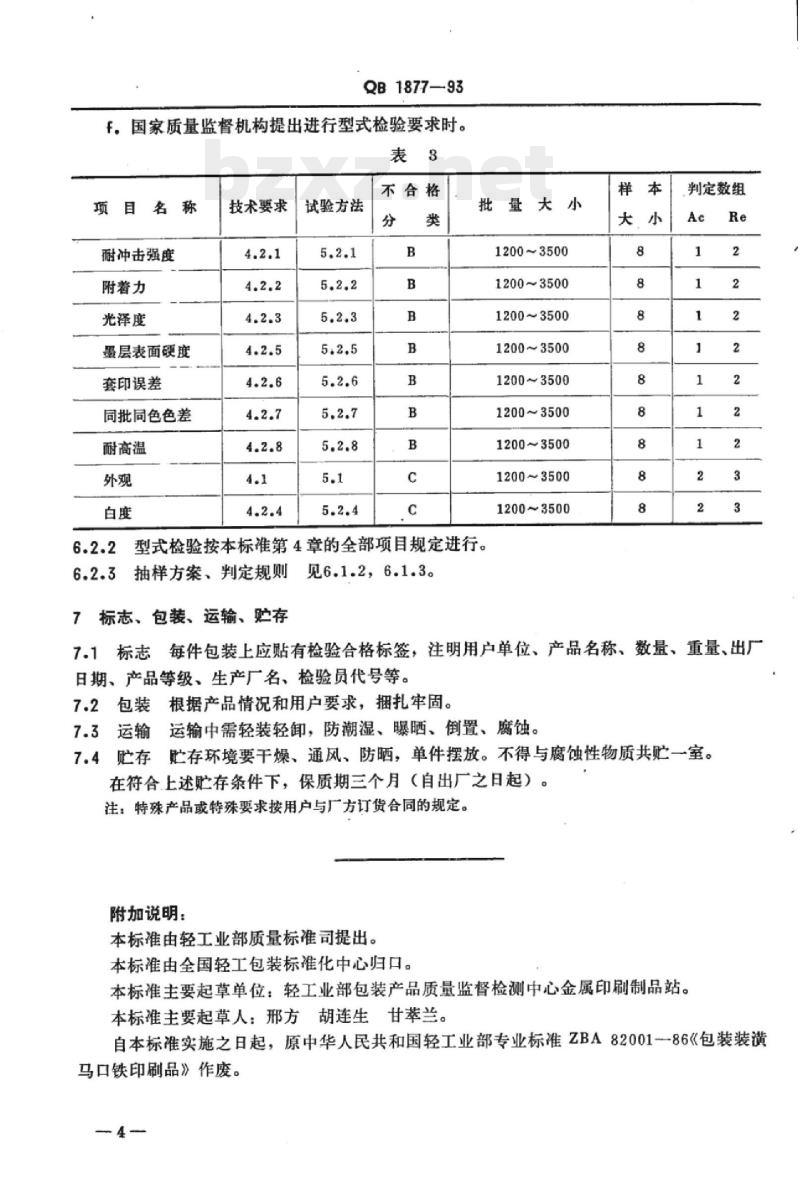

f.国家质量监督机构提出进行型式检验要求时。表3
耐冲击强度
附著力
光泽度
量层表面硬度
套印误差
同批同色色差
耐高温
技术要求
试验方法
不合格
批量大小
1200~3500
1200-3500
1200~3500
1200~3500
1200~3500
1200~3500
1200~3500
1200~3500
1200~3500
型式检验按本标准第4章的全部项目规定进行。抽样方案、判定规则免费标准下载网bzxz
7标志、包装、运输、贮存
见6.1.2，6.1.3。
判定数组
7.1标志每件包装上应贴有检验合格标签，注明用户单位、产品名称、数量、重量、出厂日期、产品等级、生产厂名、检验员代号等。7.2包装根据产品情况和用户要求，捆扎牢固。7.3运输运输中需轻装轻卸，防潮湿、曝晒、倒置、腐蚀。7.4贮存贮存环境要干燥、通风、防晒，单件摆放。不得与腐蚀性物质共贮一室。在符合上述贮存条件下，保质期三个月（自出厂之日起）。注：特殊产品或特殊要求按用户与厂方订货合同的规定。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国轻工包装标准化中心归口。本标准主要起草单位：轻工业部包装产品质量监督检测中心金属印刷制品站。本标准主要起草人：邢方胡连生甘萃兰。自本标准实施之日起，原中华人民共和国轻工业部专业标准ZBA82001--86《包装装潢马口铁印刷品》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
