1主题内容与适用范围
中华人民共和国行业标准
木工硬质合金圆锯片锯盘
QB/T1934-93
本标准规定了木工硬质合金圆锯片锯盘的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于木工硬质合金圆锯片锯盘。2引用标准
GB1222弹簧钢
3产品分类

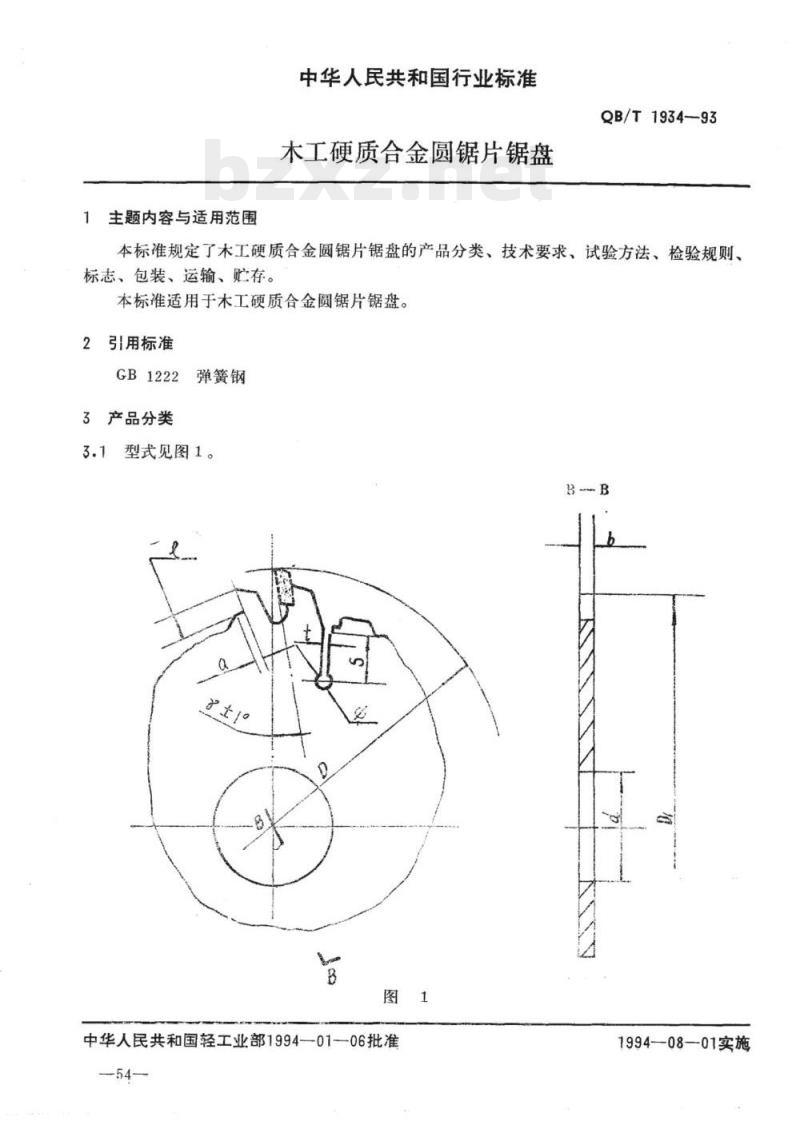

型式见图1。
中华人民共和国轻工业部1994—01-—06批准-54-
1994—08—01实施

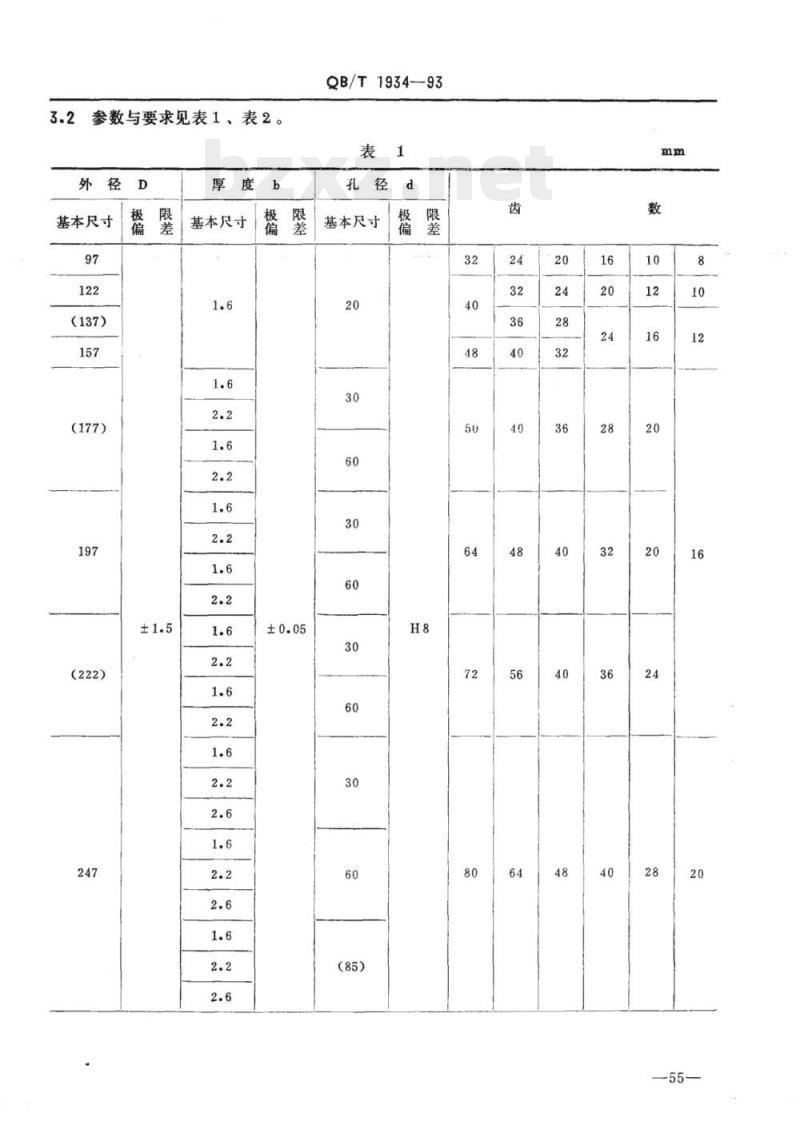

3.2参数与要求见表1、表2。
基本尺寸
基本尺寸
QB/T1934—93
基本尺寸
基本尺寸免费标准下载网bzxz
（352)
基本尺寸
QB/T1934-93

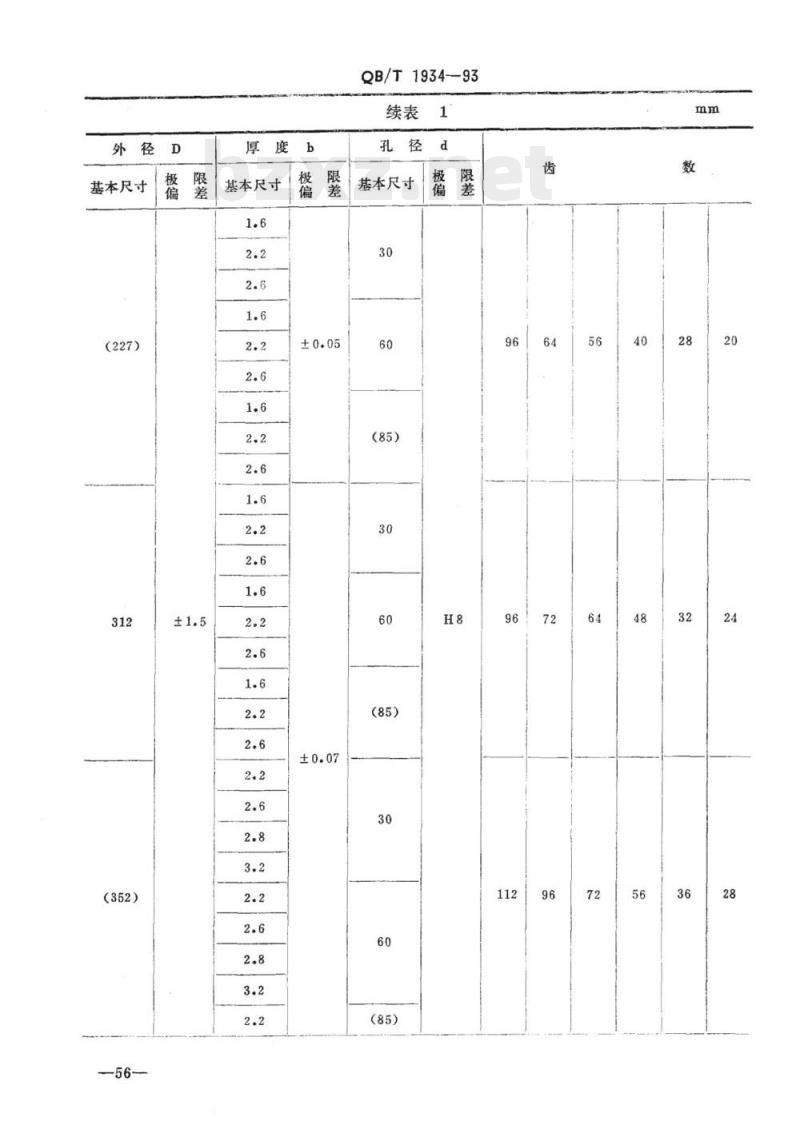

续表1
基本尺寸
（85)
基本尺寸
（352)
基本尺寸
QB/T1934-93

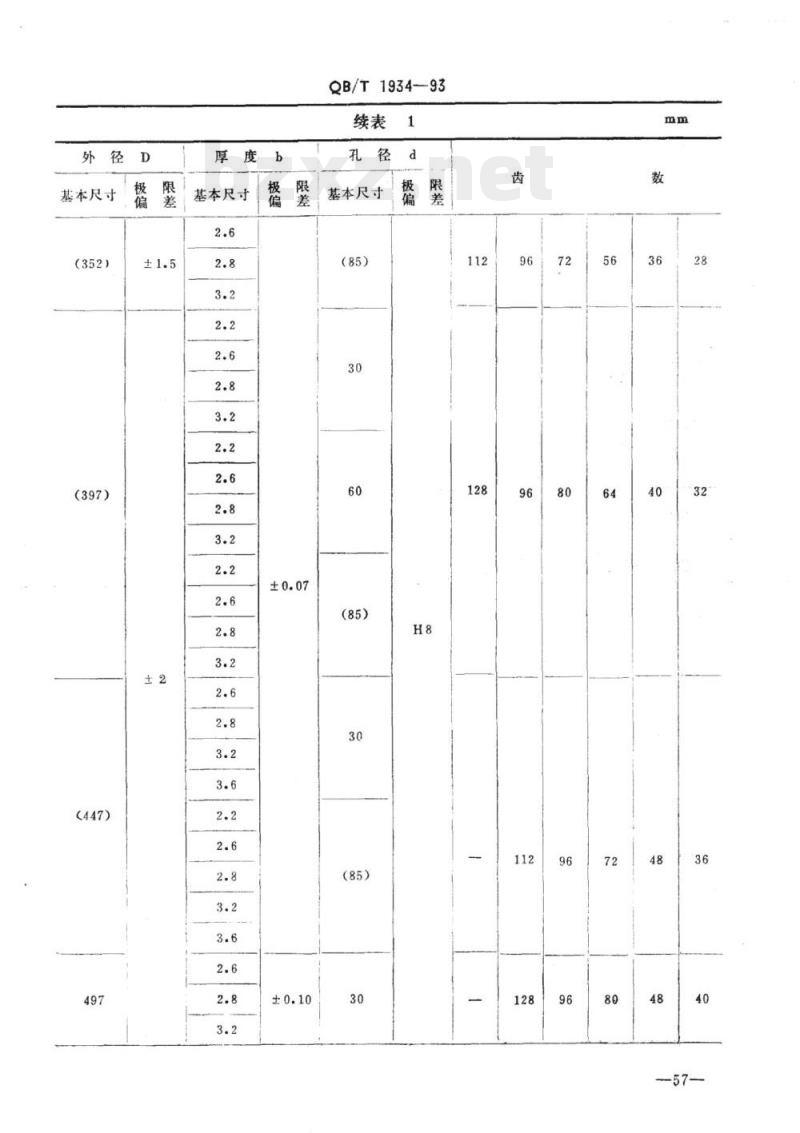

续表1
基本尺寸
（85）
（85)
（85)
基本尺寸
基本尺寸
注：括号内的尺寸应尽量避免采用。锯片外径
100~125
125~150
150~250
250~300
300~650
4技术要求
QB/T193493

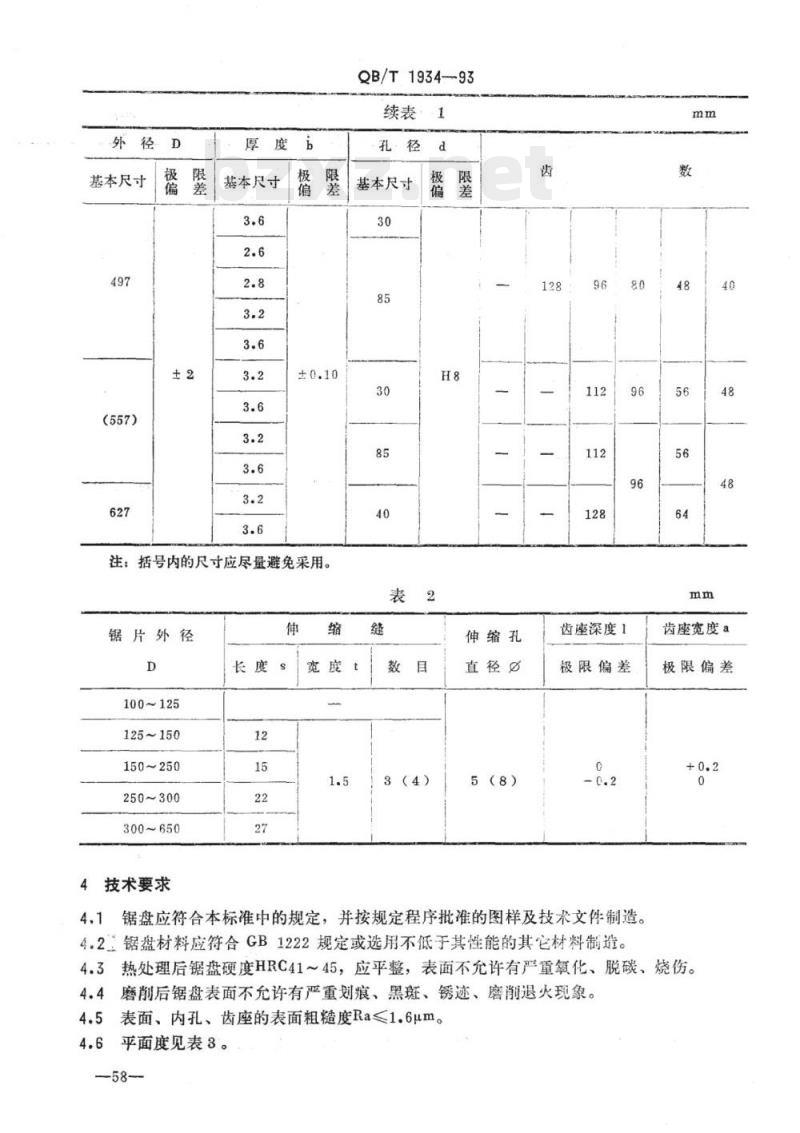

续表·1
基本尺寸
伸缩孔
5（8)
齿座深度！
极限偏差
4.1锯盘应符合本标准中的规定，并按规定程序批准的图样及技术文件制造。4.2锯盘材料应符合GB1222规定或选用不低于其性能的其它材料制造。mm
齿座宽度a
极限偏差
4.3热处理后锯盘硬度HRC41～45，应平整，表面不允许有严重氧化、脱碳、烧伤。4.4磨削后锯盘表面不允许有严重划痕、黑斑、锈迹、磨削退火现象。4.5表面、内孔、齿座的表面粗糙度Ra<1.6μm。4.6平面度见表3。
97~277
312447
497~627
QB/T1934—93
4.7加工后的锯盘应清洗干净，垂直放在锯架上。5试验方法
5.1硬度试验在半径四分之三处圆周上等分四点，测其硬度值取其算术平均值。5.2平面度检测用刀口式直尺，用塞尺测量直尺与锯盘间隙。5.3表面粗糙度用表面粗糙度标准样块对照目测。5.4几何尺寸用通用量具检测。
检验规则
按生产批量8%取样，不足100件取3件，其中有1件不合格应加倍抽样，如仍有一件不合格则该批视为不合格。
7标志、包装、运输、贮存
7.1锯盘上应清晰标志制造厂商标，锯盘外径、内径厚度。锯盘入库前应进行防锈处理，在运输过程中要防止损伤，防压、防潮、防止雨淋，此存于通风干燥处。7.2包装
a.装箱单；
b。合格证；
c说明书。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国家具机械标准化中心归口。本标准由长春市工业刀片总厂负责起草。本标准主要起草人：张明玉。
自本标准实施之日起，原轻工业部专业标准ZBY96003—89《木工硬质合金圆锯片锯盘》作废。
