【QB轻工标准】 日用陶瓷原料含水率的测定

QB/T2434—1999

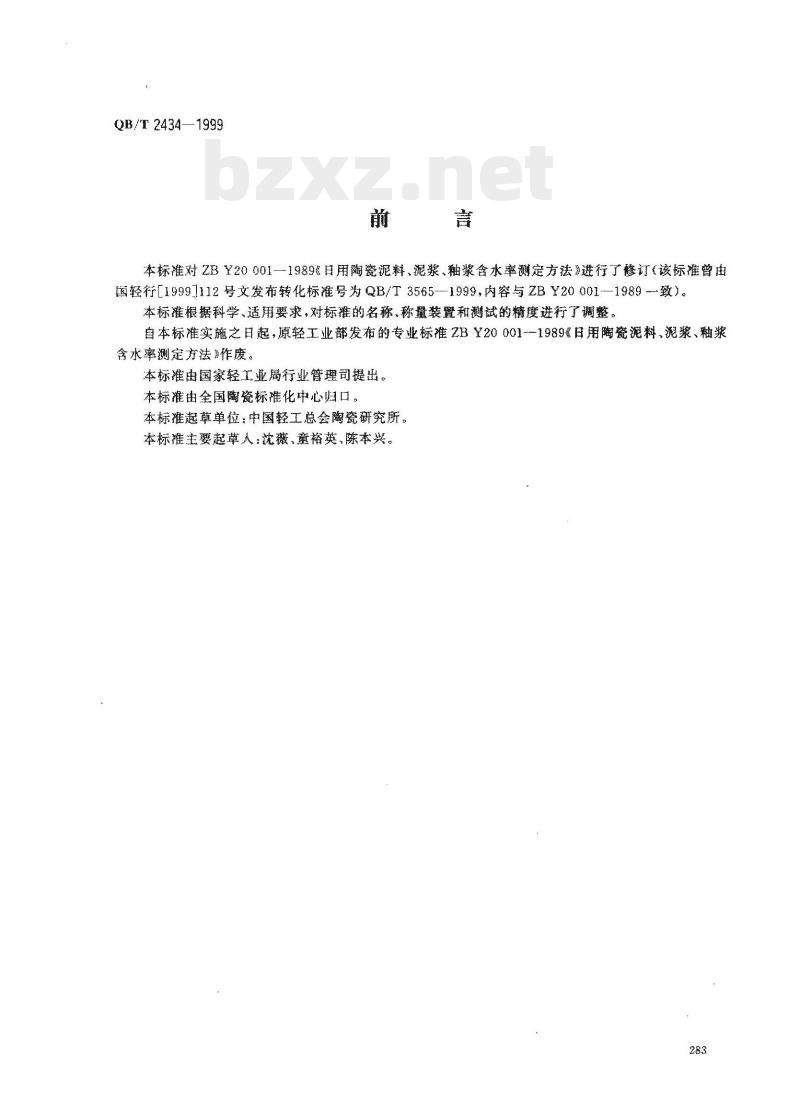

本标准对ZBY20001一1989%日用陶瓷泥料，泥浆、釉浆含水率测定方法》进行了修订（该标准曾由国轻行［19997112号文发布转化标准号为QB/T3565—1999，内容与ZBY20001—1989致）。本标准根据科学、适用要求，对标准的名称，称量装置和测试的精度进行了调整自本标准实施之日起，原轻工业部发布的专业标准2BY200011989%日用陶瓷泥料，泥浆、釉浆含水率测定方法》作废。
本标准围国家轻工业局行业管理司提出。本标准由全国陶瓷标准化中心归口。本标推趣草单位：中国轻工慈会陶瓷研究所。本标准主要起草人：沈薇、童裕英、陈本兴。283

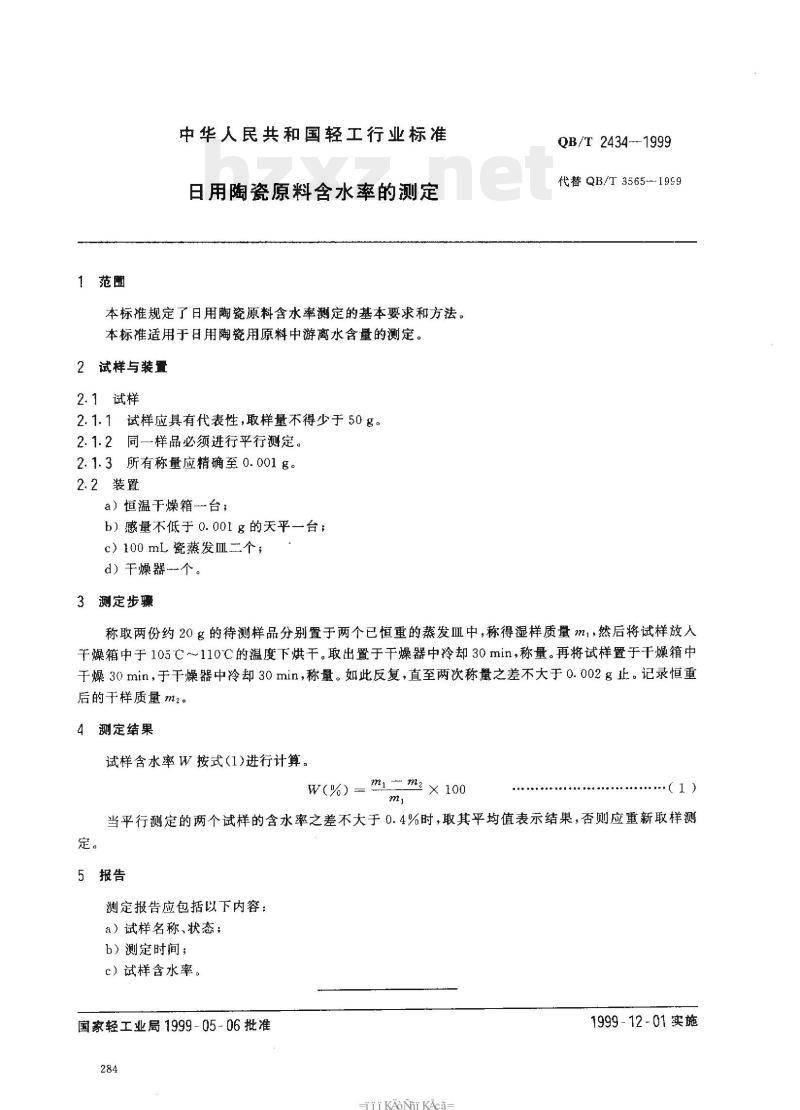

1范围
中华人民共和国轻工行业标准
日用陶瓷原料含水率的测定
本标准规定了日用陶瓷原料含水率测定的基本要求和方法。本标准适用于日用陶瓷用原料中游离水含量的测定。2试样与装置
2.1试样
2.1.1试样应具有代表性，取样量不得少于50g。2.1.2同一样品必须进行平行测定。2.1.3所有称量应精确至0.001g。2.2装置
a）恒温干燥箱一台；
b）感量不低于0.001g的天平一台；c）100 mL瓷蒸发皿二个；
d）干燥器个。
3测定步骤
QB/T2434-1999
代替QB/T3565-1959
称取两份约20g的待测样品分别置于两个已恒重的蒸发血中，称得湿样质量m1，然后将试样放人干燥箱中于105°C～110℃的温度下烘干。取出置于干燥器中冷却30min，称量。再将试样置于干燥箱中干燥30min，于干燥器中冷却30min，称量。如此反复，直至两次称量之差不大于0.002g止。记录恒重后的于样质量m2a
4测定结果bzxz.net
试样含水率W按式(1)进行计算。W(%) =m=m × 100
当平行测定的两个试样的含水率之差不大于0.4%时，取其平均值表示结果，否则应重新取样测定。
5报告
测定报告应包括以下内容：
a）试样名称、状态；
b）测定时间;
c）试样含水率。
国家轻工业局1999-05-06批准
HTKAoNiKAca
1999-12-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
