【QB轻工标准】 日用陶瓷原料筛余量的测定

QB/T 24351999

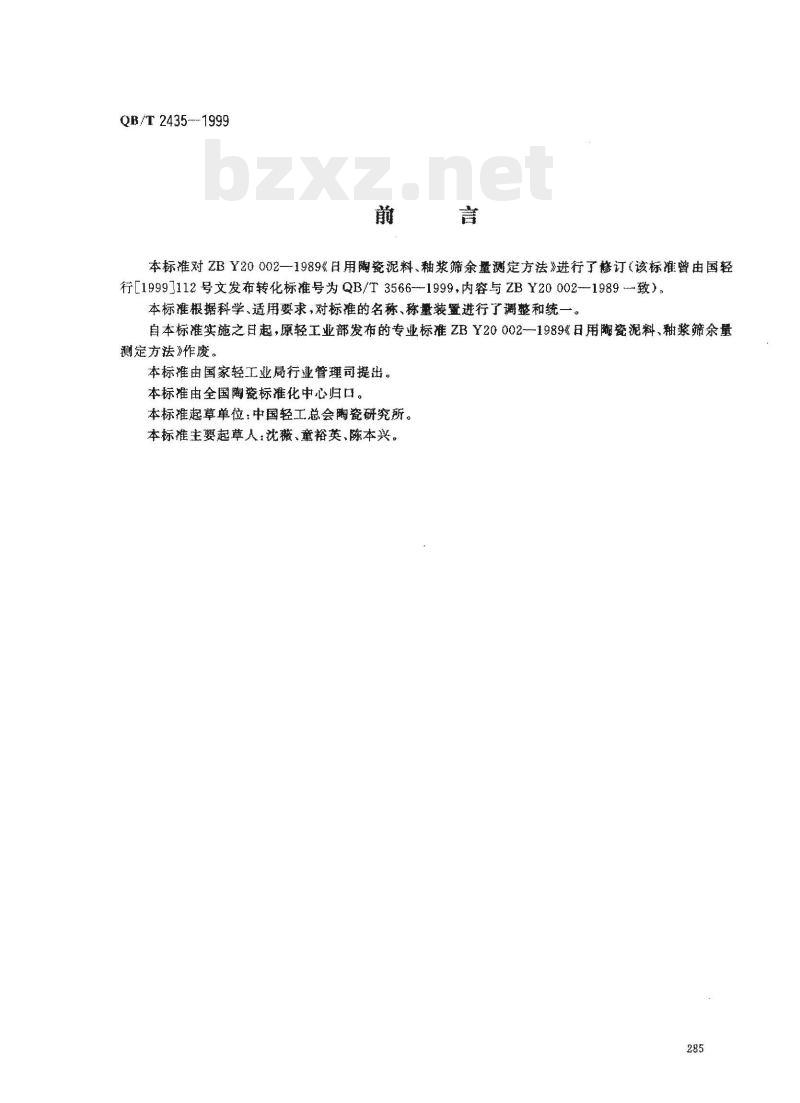

本标准对ZBY20002-1989日用瀚瓷泥料，釉浆筛余量测定方法进行了修订（该标准曾由国轻行［19997112号文发布转化标准号为QBT3566--1999，内容与ZBY20002--1989-致）。本标准根据科学、适用要求，对标准的名称、称量装置进行了调整和统一。自本标准实施之日起，原轻工业部发布的专业标准ZBY20002-1989日用陶瓷泥料、轴浆筛余量测定方法》作废。
本标推由国家轻工业局行业管理司提出。本标雄由全国陶瓷标准化中心归口。本标推起草单位：中国轻工邀会陶瓷研究所。本标推主要起草人：沈薇、童裕英陈本兴。285
1范围

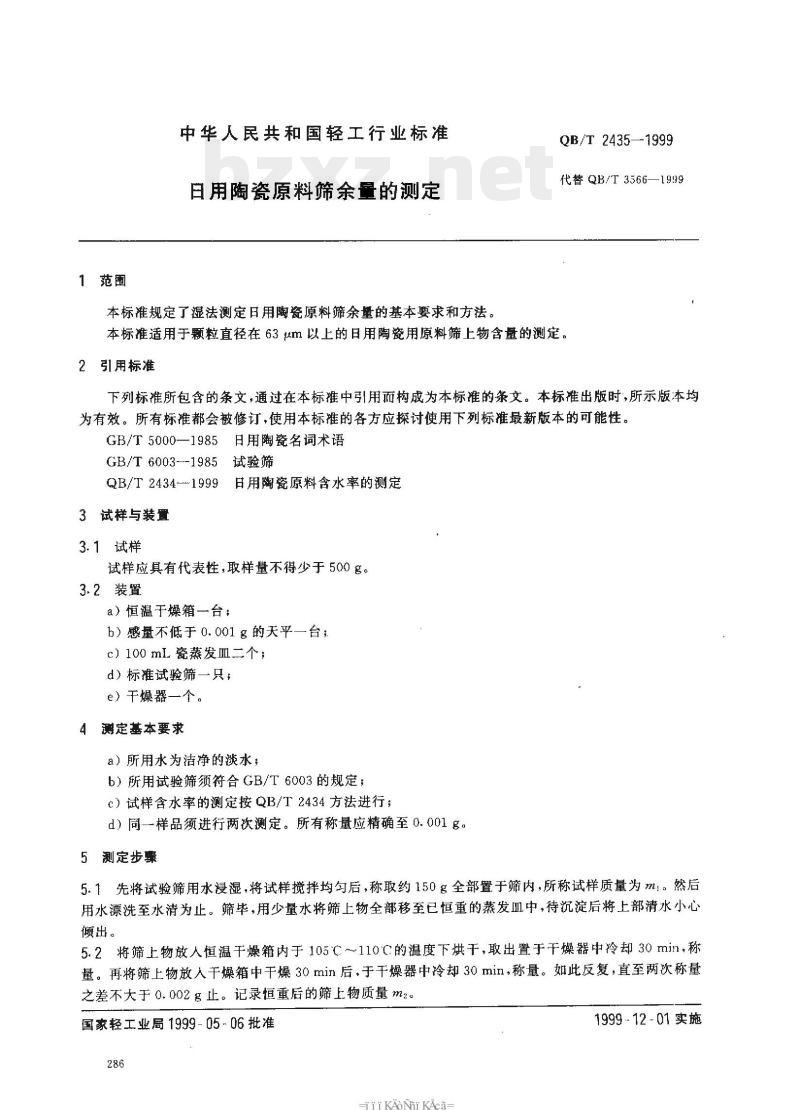

中华人民共和国轻工行业标准
百用陶瓷原料筛余量的测定
本标准规定了湿法测定日用陶瓷原料筛余量的基本要求和方法。QB/T2435—1999
代替QB/T3566—1999
本标准适用于颗粒直径在63um以上的日用陶瓷用原料筛上物含量的测定。2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标推的各方应探讨使用下列标准最新版本的可能性。GB/T5000—1985日用陶瓷名词术语GB/T6003--1985试验筛
QB/T2434--1999日用陶瓷原料含水率的测定3试样与装置
3.1试样
试样应具有代表性，取样量不得少于500g。3.2装置
a）恒温于燥箱一台：
b）感量不低于0.001g的天平一台；c）100mL瓷蒸发血二个；
d）标准试验筛一只；
e）干燥器一个。
4测定基本要求
a）所用水为洁净的淡水；
b）所用试验筛须符合GB/T6003的规定；c）试样含水率的测定按QB/T2434方法进行；d）同一样品须进行两次测定。所有称量应精确至0.001g。5测定步骤
5.1先将试验筛用水浸湿，将试样搅拌均勾后，称取约150g全部置于筛内，所称试样质量为ml。然后用水漂洗至水清为止。筛毕，用少量水将筛上物全部移至已恒重的蒸发皿中，待沉淀后将上部清水小心倾出。免费标准bzxz.net
5.2将筛上物放人恒温干燥箱内于105℃~110℃的温度下烘干，取出置于干燥器中冷却30min，称量。再将筛上物放人干燥箱中干燥30min后，于干燥器中冷却30min，称量。如此反复，直至两次称量之差不大于0.002g止。记录恒重后的筛上物质量m2。国家轻工业局1999-05-06批准
TTiKAoNi KAca-
199912-01实施

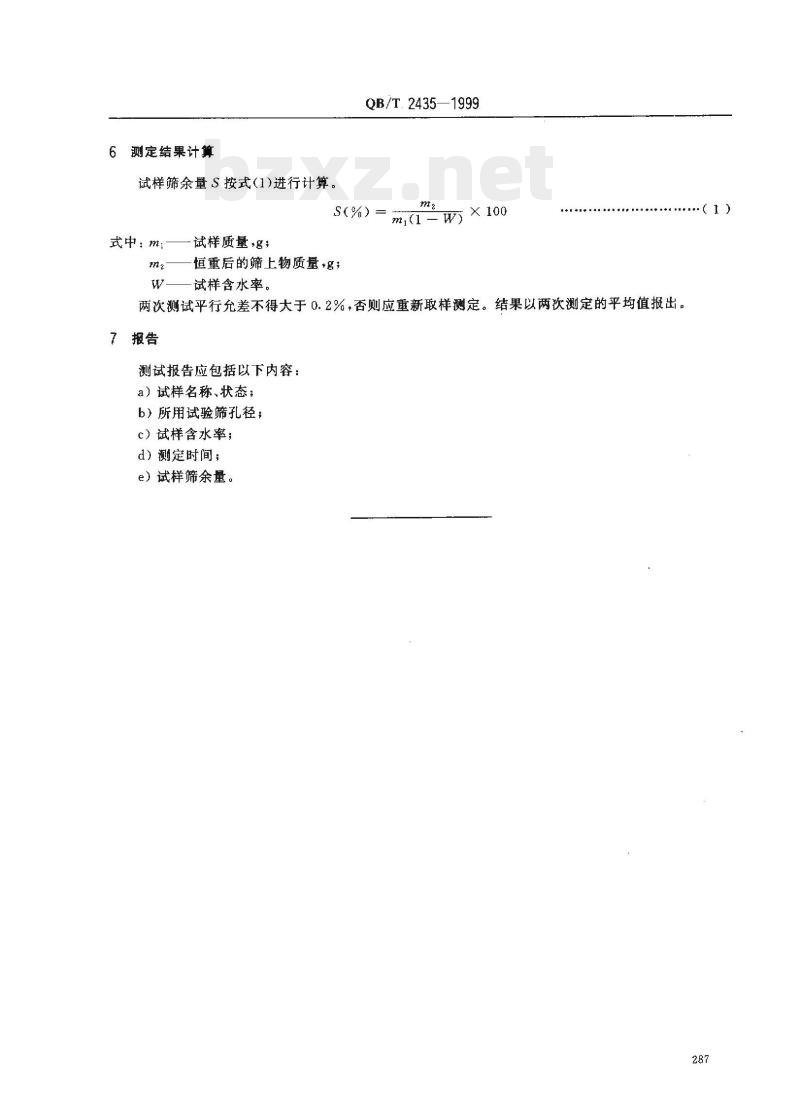

测定结果计算
试样筛余量S按式（1)进行计算。-试样质量+g，
式中：m:
QB/T.2435—1999
m;(1-w) ×100
S(%) =
恒重后的筛上物质量名，
试样含水率。
两次测试平行允差不得大于0.2%，否则应重新取样测定。结果以两次测定的平均值报出。报告
测试报告应包括以下内容：
a）试样名称、状态；
b）所用试验筛孔径：
c）试样含水率；
d）测定时间；
e）试样筛余量。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
