【QB轻工标准】 夹扭钳水泵钳

QB/T2440.4-—99
分类号J47
备案号2941-1999

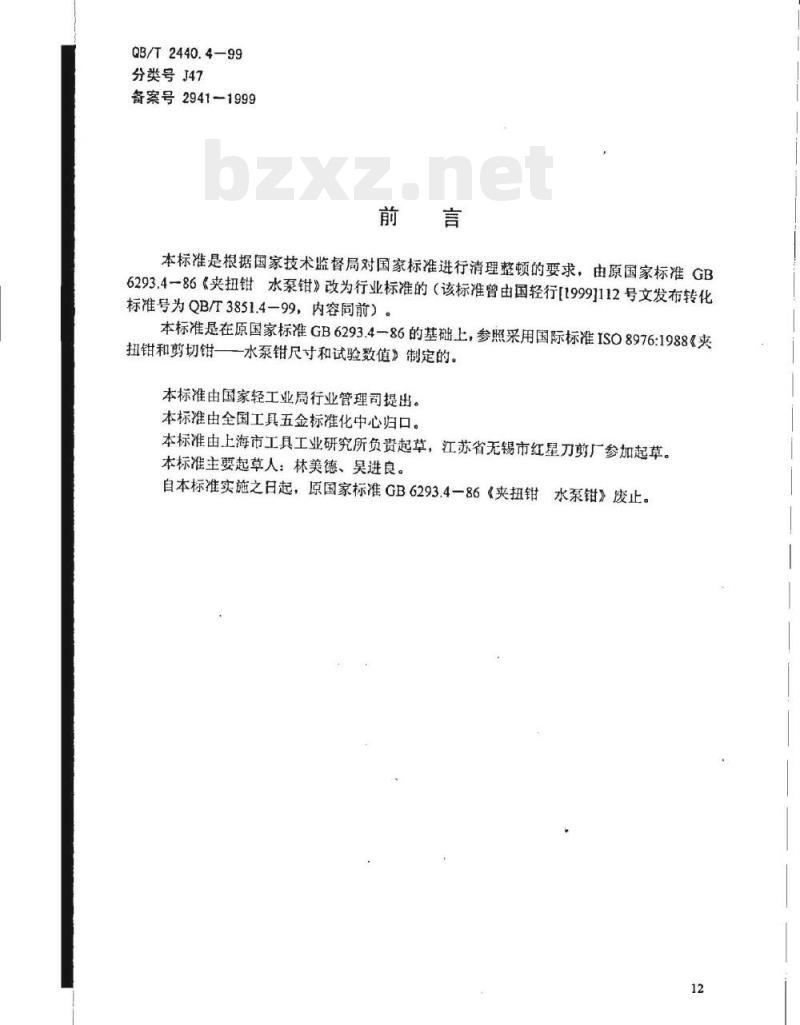

本标准是根据国家技术监督局对国家标准进行清理整顿的要求，由原国家标准GB6293.4一86《夹扭钳水泵钳》改为行业标准的（该标准曾由国轻行[19991112号文发布转化标准号为QB/T3851.4一99，内容同前）。本标准是在原国家标准GB6293.4一86的基础上，参照采用国际标准ISO8976:1988《夹扭钳和剪切钳一一水泵钳尺寸和试验数值》制定的。本标准由国家轻工业局行业管理司提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负贵起草，江苏省无锡市红星刀剪厂参加起草。本标准主要起草人：林美德、吴进良。自本标准实施之日起，原国家标准GB6293.4一86《夹扭钳水泵钳》废止。12
中华人民共和国轻工行业标准
夹扭钳水泵钳
本标准参照采用国际标准ISO8976:1988《夹扭钳和剪切钳-值》。
1范围
本标准规定了水泵钳的产品分类、技术要求、试验方法。QB/T2440.4-99
代替QB3851.4-99
水泵钳尺寸和试验数
本标准适用于水泵钳。当产品有特殊要求时，可不受本标准限制。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。下载标准就来标准下载网
GB/T62901999夹扭钳和剪切钳通用技术条件GB/T6291一1999夹扭钳和剪切钳试验方法3产品分类
3.1型式
水泵钳的型式如图1～图3所示。并按其钳腮结构分为滑动销轴式、样槽叠置式和钳腮套入式三种。

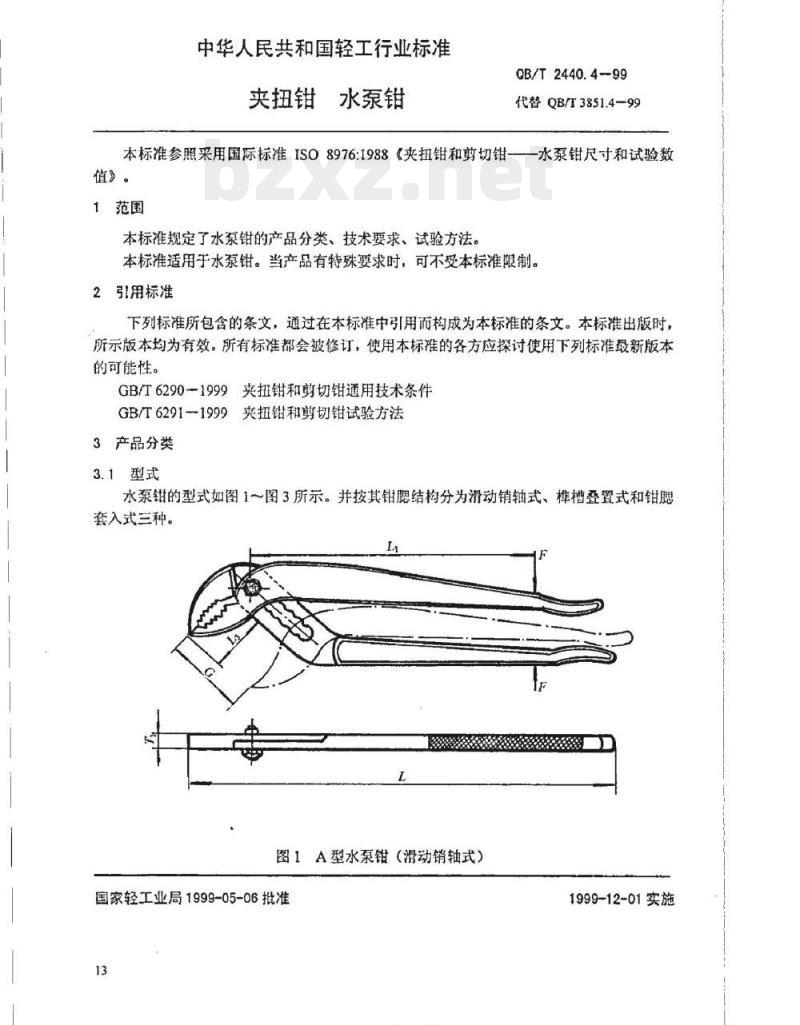

图1A型水泵钳（滑动销轴式）
国家轻工业局1999-05-06批准
TYYKAONiKAca
1999-12-01实施
QB/T2440.4—99
图2B型水泵钳（样槽叠置式）
3.2基本尺寸
水泵钳的基本尺寸按表1规定。
图3C型水泵钳（钳腮套入式）

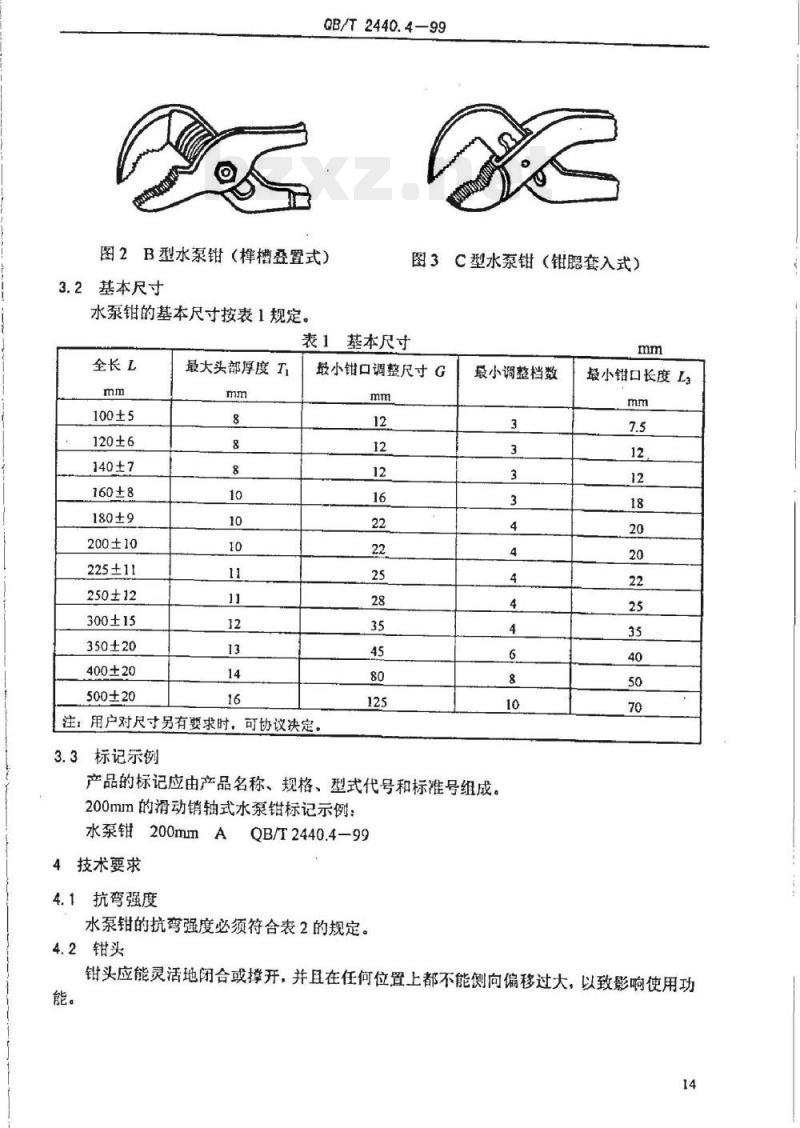

表1基本尺寸
全长L
100±5
120±6
140±7
160±8
180±9
200±10
225±11
250±12
300±15
350±20
400±20
500±20
最大头部厚度
敢小钳口调整尺寸G
注：用户对尺寸另有要求时，可协议决定。3.3标记示例
最小调整档数
产品的标记应由产品名称、规格、型式代号和标准号组成。200mm的滑动销轴式水泵钳标记示例：水泵钳200mmA
4技术要求
4.1抗弯强度
QB/T2440.4-99
水泵钳的抗弯强度必须符合表2的规定。4.2钳头
最小钳口长度L
钳头应能灵活地闭合或撑开，并且在任何位置上都不能侧向偏移过大，以致影响使用功14
4.3钳口
QB/T2440.4-99
水泵钳闭合时，钳口应无倒锥现象。4.4其他技术要求
水泵钳的其他技术要求按GB/T6290的规定。2
试验方法

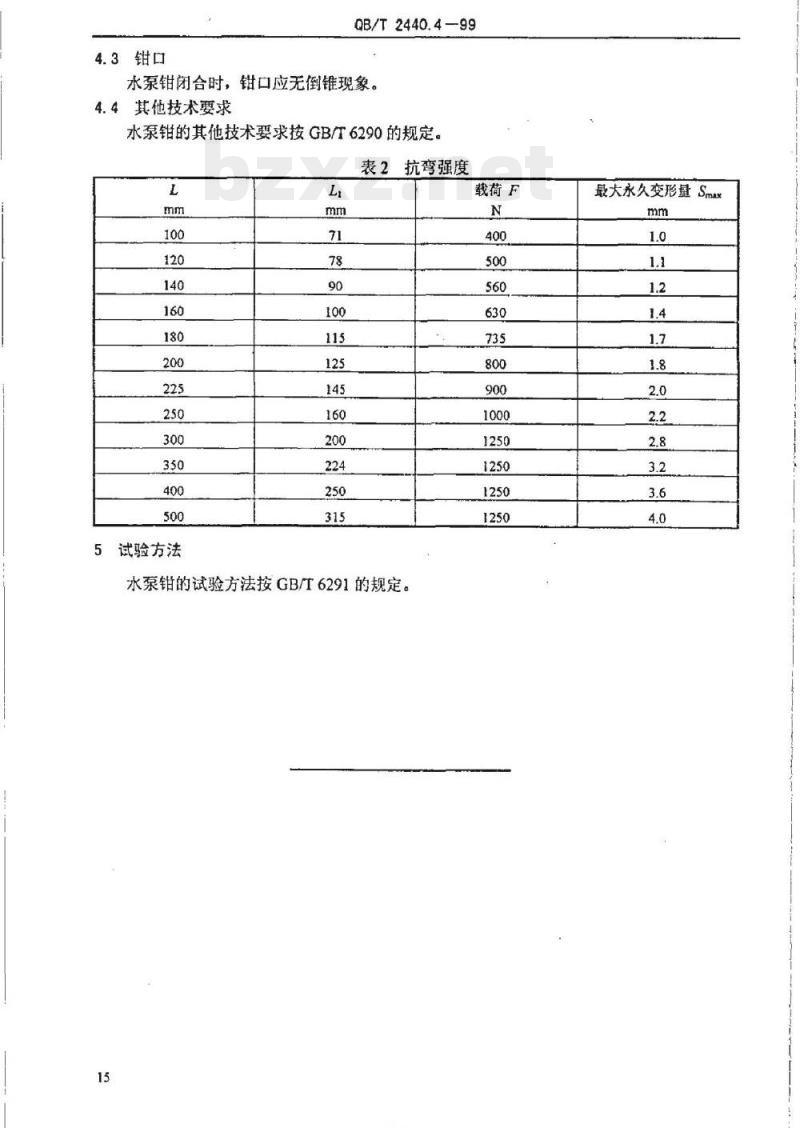

表2抗弯强度
载荷F
水泵钳的试验方法按GB/T6291的规定。15
irKAoNiKAca
最大永久变形量Smax
