【机械行业标准(JB)】 涂装前表面准备 酸洗

中华人民共和国机械行业标准
JB/T 697893
涂装前表面准备一酸洗
1993-07-27发布
中华人民共和国机械工业部
1994-07-01实施

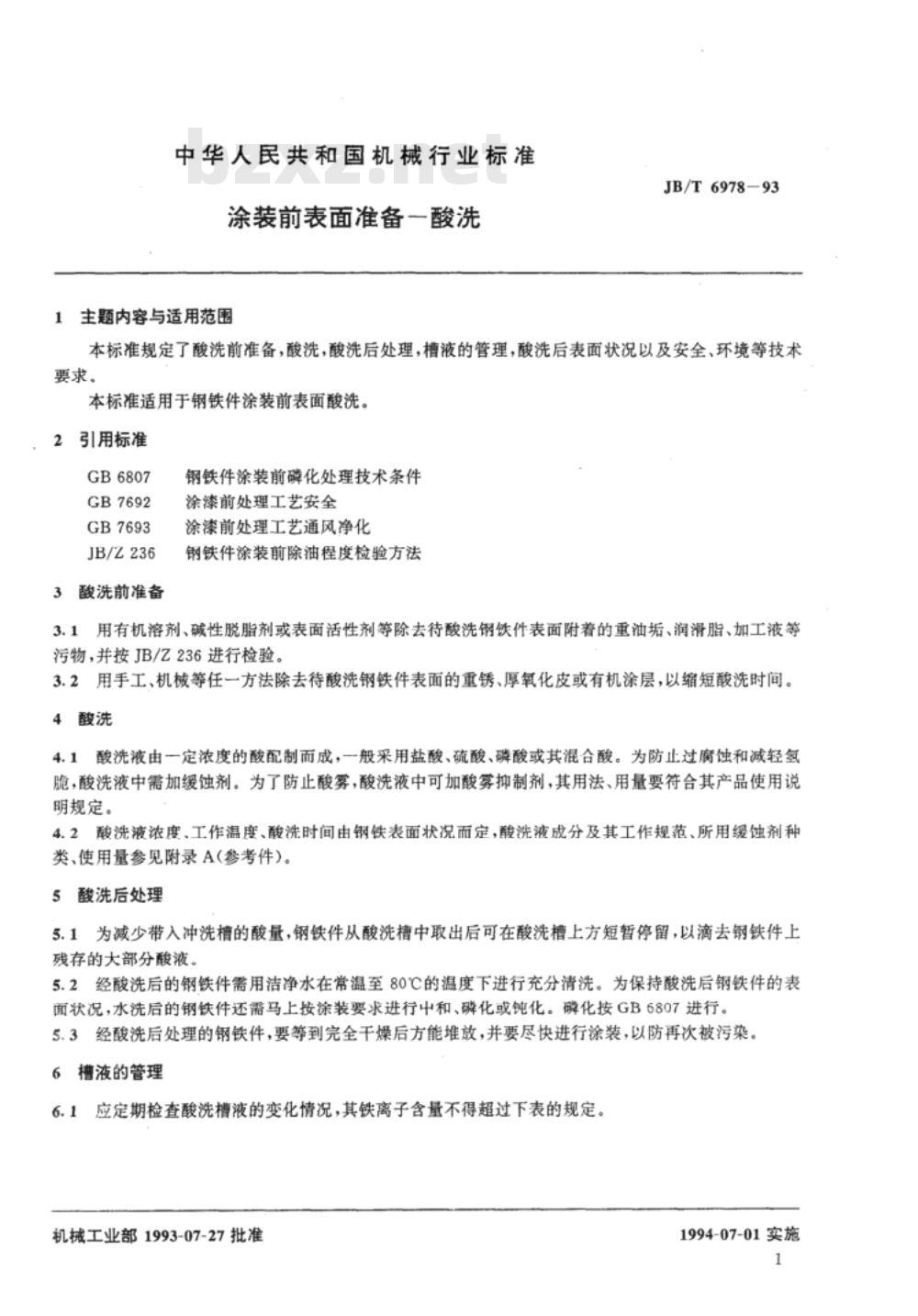

中华人民共和国机械行业标准
涂装前表面准备一酸洗
1主题内容与适用范围
JB/T6978-93
本标准规定了酸洗前准备，酸洗，酸洗后处理，槽液的管理，酸洗后表面状况以及安全、环境等技术要求。
本标准适用于钢铁件涂装前表面酸洗。2引用标准
GB6807
GB7692
GB7693
JB/Z236
酸洗前准备
钢铁件涂装前磷化处理技术条件涂漆前处理工艺安全
涂漆前处理工艺通风净化
钢铁件涂装前除油程度检验方法3.1用有机溶剂、碱性脱脂剂或表面活性剂等除去待酸洗钢铁件表面附着的重油垢、润滑脂、加工液等污物，并按JB/Z236进行检验。
3.2用手工、机械等任一方法除去待酸洗钢铁件表面的重锈、厚氧化皮或有机涂层，以缩短酸洗时间。4酸洗
4.1酸洗液由一定浓度的酸配制而成，一般采用盐酸、硫酸、磷酸或其混合酸。为防止过腐蚀和减轻氢，酸洗液中需加缓蚀剂。为了防止酸雾，酸洗液中可加酸雾抑制剂，其用法、用量要符合其产品使用说明规定。
4.2酸洗液浓度、工作温度、酸洗时间由钢铁表面状况而定，酸洗液成分及其工作规范、所用缓蚀剂种类、使用量参见附录A（参考件）。5酸洗后处理
5.1为减少带入冲洗槽的酸量，钢铁件从酸洗槽中取出后可在酸洗槽上方短暂停留，以滴去钢铁件上残存的大部分酸液。
5.2经酸洗后的钢铁件需用洁净水在常温至80℃的温度下进行充分清洗。为保持酸洗后钢铁件的表面状况，水洗后的钢铁件还需马上按涂装要求进行中和、磷化或钝化。磷化按GB6807进行。5.3经酸洗后处理的钢铁件，要等到完全干燥后方能堆放，并要尽快进行涂装，以防再次被污染。6槽液的管理
6.1应定期检查酸洗槽液的变化情况，其铁离子含量不得超过下表的规定。机械工业部1993-07-27批准
1994-07-01实施

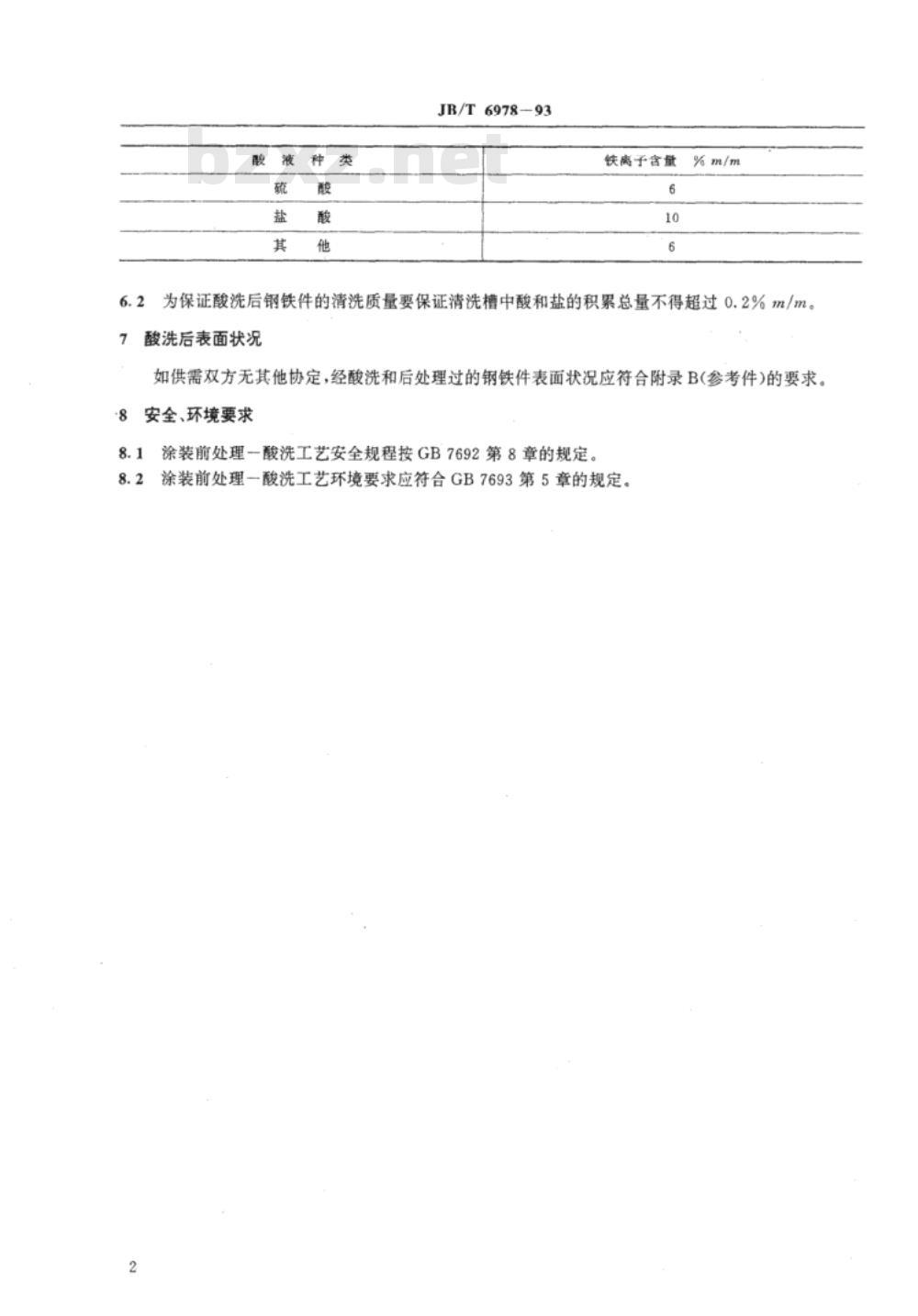

JB/T697893
铁离子含量
为保证酸洗后钢铁件的清洗质量要保证清洗槽中酸和盐的积累总量不得超过0.2%m/m。酸洗后表面状况
如供需双方无其他协定，经酸洗和后处理过的钢铁件表面状况应符合附录B(参考件)的要求。安全、环境要求
8.1涂装前处理-酸洗工艺安全规程按GB7692第8章的规定。8.2涂装前处理一酸洗工艺环境要求应符合GB7693第5章的规定。2
盐酸（37%m/m）
浓度：20%~40%m/m
度：常温～40℃
JB/T 6978-93

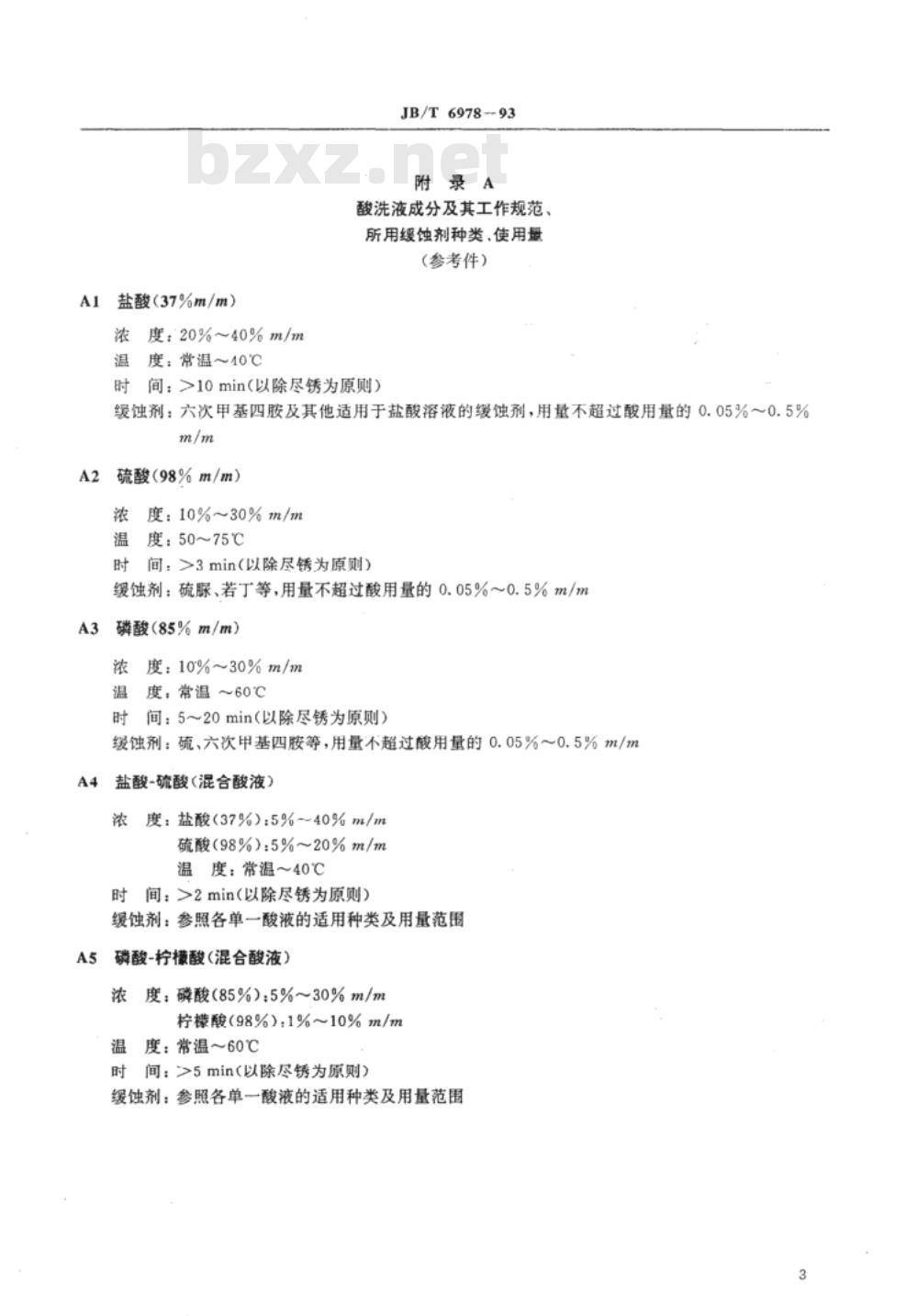

附录A
酸洗液成分及其工作规范、
所用缓蚀剂种类、使用量
(参考件）
间：>10min(以除尽锈为原则）
缓蚀剂：六次甲基四胺及其他适用于盐酸溶液的缓蚀剂，用量不超过酸用量的0.05%～0.5%m/m
硫酸（98%m/m）
度：10%~30%m/m
度：50~75℃Www.bzxZ.net
间：>3min（以除尽锈为原则）
缓蚀剂：硫脲、若丁等，用量不超过酸用量的0.05%～0.5%m/m磷酸（85%m/m）
度：10%~30%m/m
度：常温～60℃
时间：5～20min（以除尽锈为原则）缓蚀剂：硫、六次甲基四胺等，用量不超过酸用量的0.05%～0.5%m/m盐酸-硫酸(混合酸液）)
度：盐酸（37%）：5%~40%m/m
硫酸（98%）：5%~20%m/m
温度：常温～40℃
时间：>2min(以除尽锈为原则）缓蚀剂；参照各单一酸液的适用种类及用量范围磷酸-柠檬酸（混合酸液）
浓度：磷酸（85%）：5%~30%m/m柠檬酸（98%）：1%~10%m/m
度：常温~60℃
时间：>5min(以除尽锈为原则)
缓蚀剂：参照各单一酸液的适用种类及用量范围酸液种类
附加说明：
JB/T6978-93

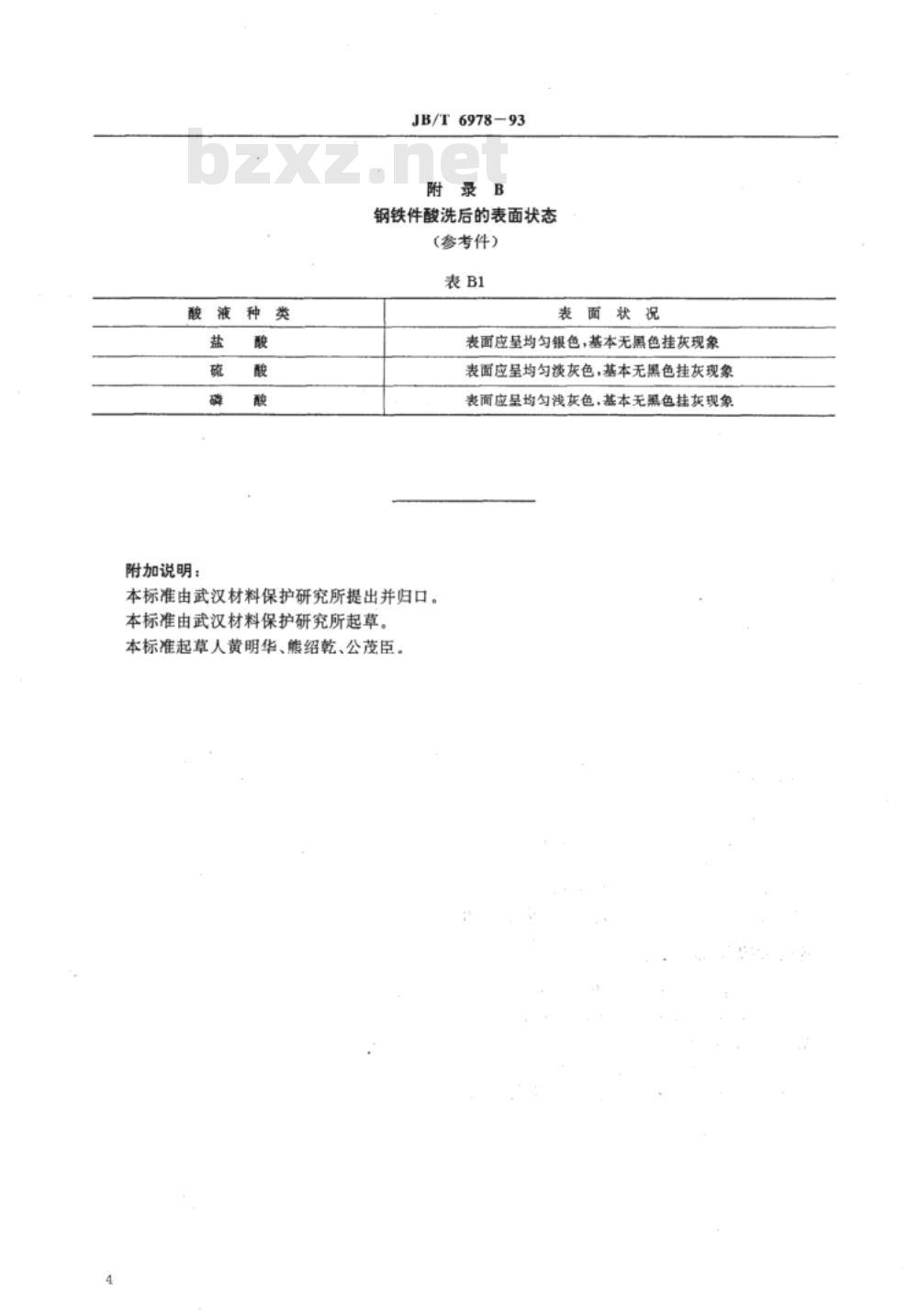

附录B
钢铁件酸洗后的表面状态
(参考件）
表面状况
表面应均匀银色，基本无黑色挂灰现象表面应呈均匀淡灰色，基本无黑色挂灰现象表面应呈均匀浅灰色，基本无黑色挂灰现象本标准由武汉材料保护研究所提出并归口。本标准由武汉材料保护研究所起草。本标准起草人黄明华、熊绍乾、公茂臣。中华人民共和国
机械行业标准
涂装前表面准备一酸洗
JB/T6978-93
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印剧（北京8144信箱
版权专有
邮编100081）
不得翻印
开本880×12301/16
印张1/2字数8，000
1994年4月第一版
1994年4月第一次印刷
印数00,001500
定价3.00元
编号1422
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
