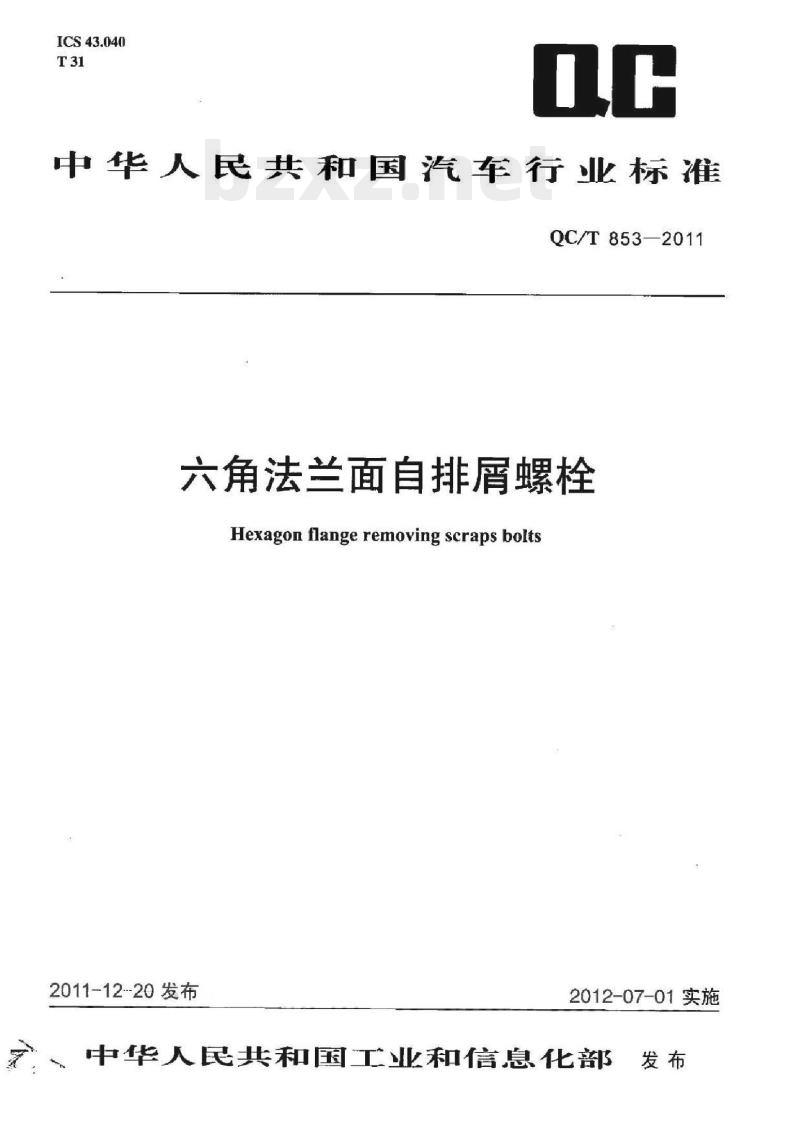

ICS43.040
中华人民共和国汽车行业标准
QC/T853—2011
六角法兰面自排屑螺栓
Hexagon flangeremoving scrapsbolts2011-12--20发布
2012-07-01实施
中华人民共和国工业和信息化部发布
1范围
2规范性引用文件
3型式与尺寸
技术条件
产品编号
QC/T853—2011
QC/T853—2011

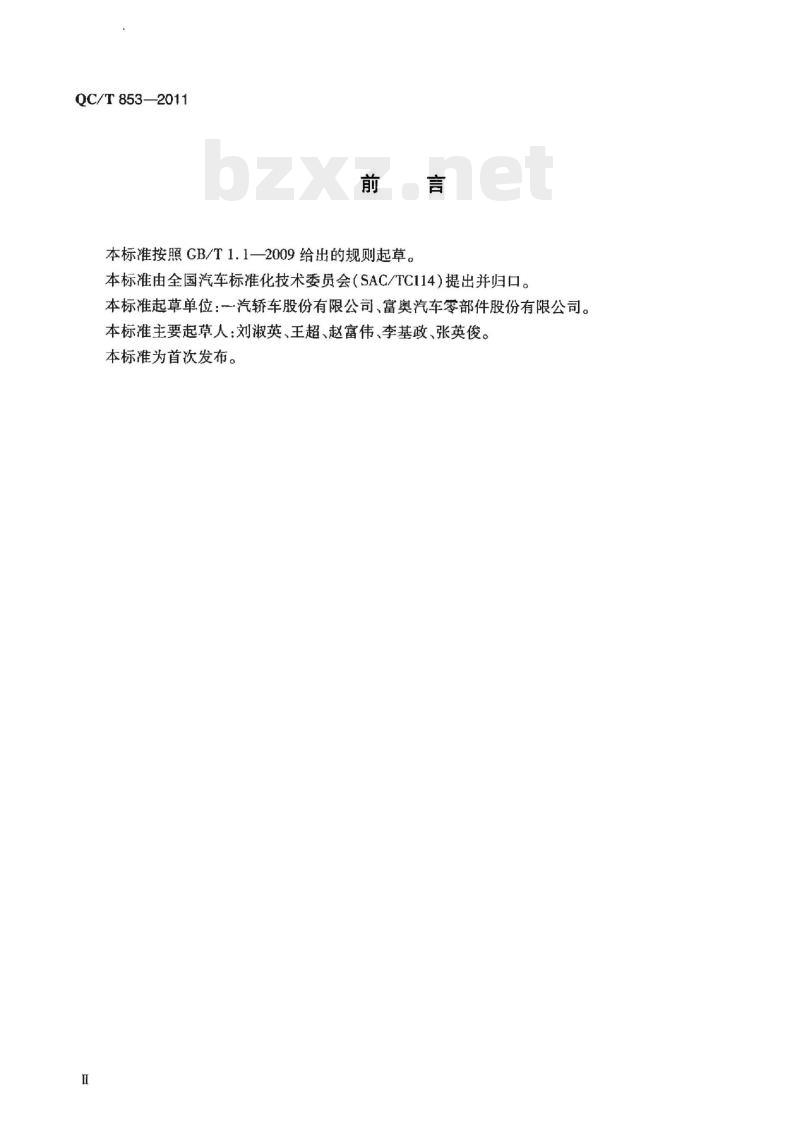

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：汽轿车股份有限公司、富奥汽车零部件股份有限公司。本标准主要起草人：刘淑英、王超、赵富伟、李基政、张英俊。本标准为首次发布。
1范围
六角法兰面自排屑螺栓
本标准规定了六角法兰面自排屑螺栓的型式、尺寸和技术条件。QC/T853—2011
本标准适用于螺纹规格为M6~M12机械性能等级为6.8和8.8的汽车用六角法兰面自排屑螺栓。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T90.1紧固件验收检查（ISO3269）GB/T90.2紧固件标志与包装
GB/T196普通螺纹基本尺寸（ISO724）GB/T197普通螺纹公差（ISO965-1）GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱（ISO898-1)GB/T3103.1
紧固件公差螺栓、螺钉、螺柱和螺母（ISO4759-1）GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求（ISO6157-1）QC/T326汽车标准件产品编号规则QC/T625汽车用涂镀层和化学处理层3型式与尺寸

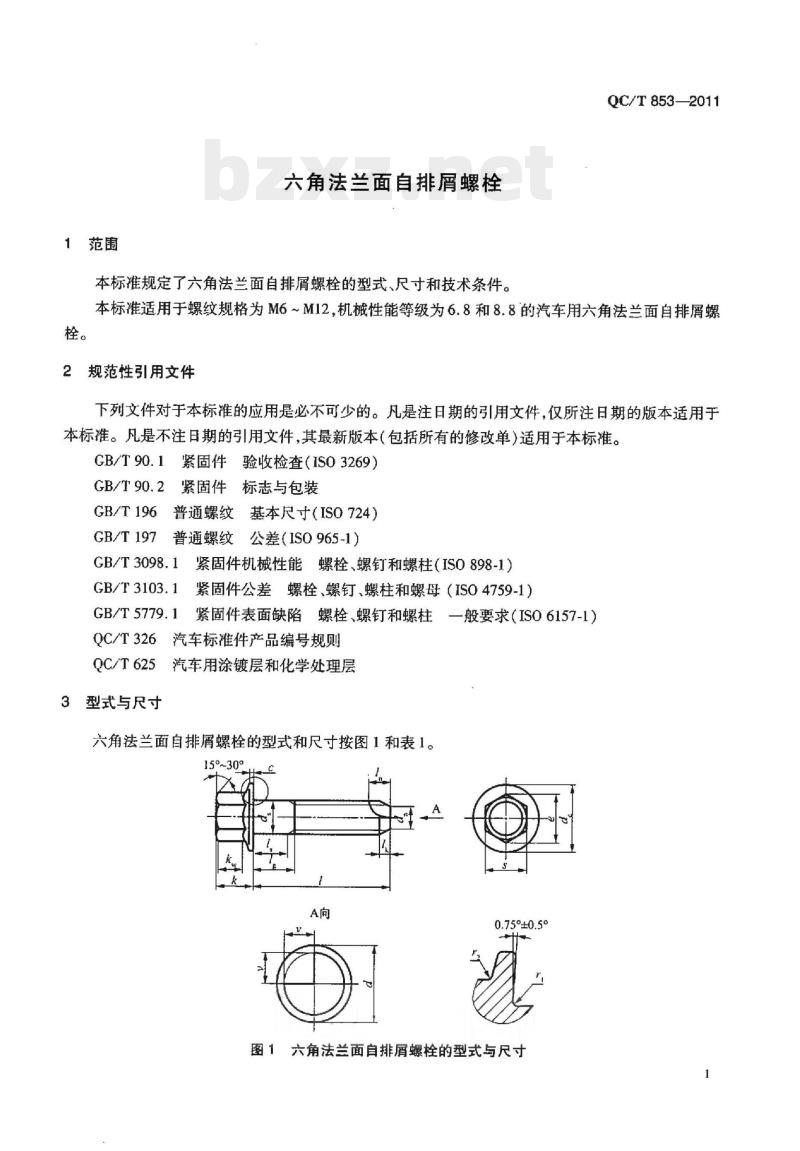

六角法兰面自排屑螺栓的型式和尺寸按图1和表1。15°~30°
0.75°±0.5°
图1六角法兰面自排屑螺栓的型式与尺寸QC/T853—2011

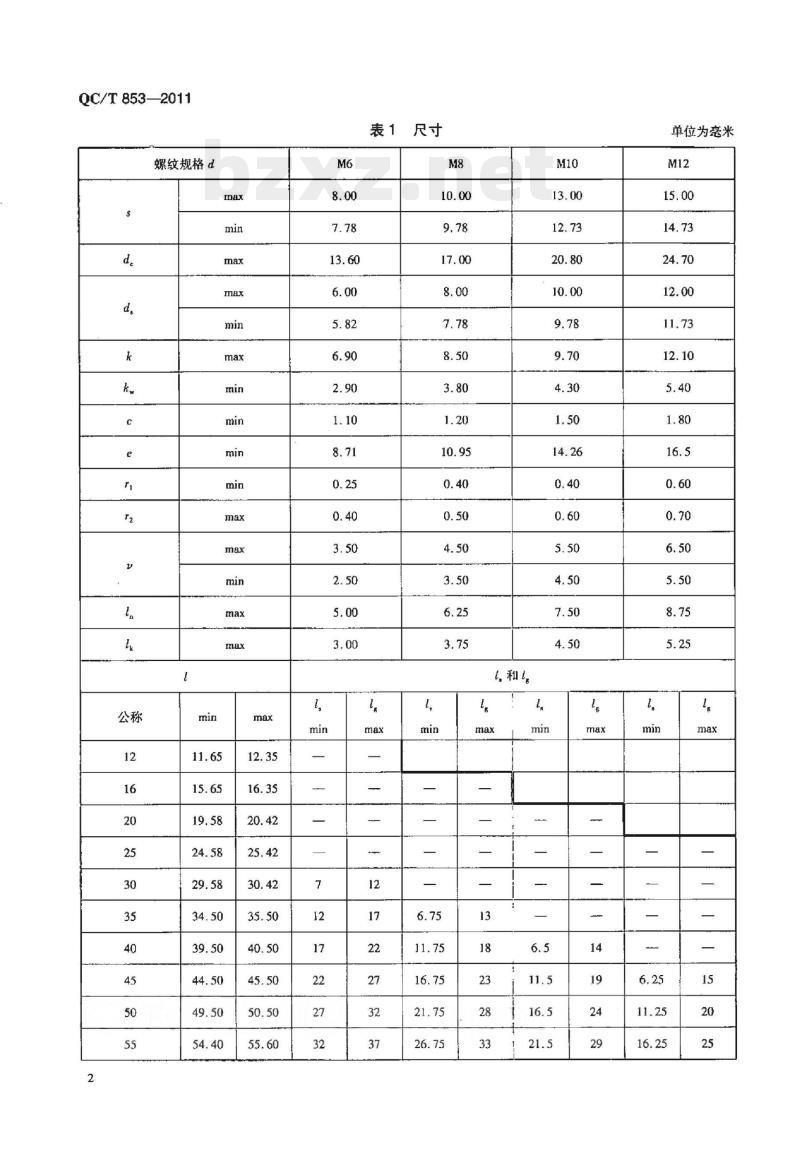

螺纹规格d
单位为毫米
”表示的螺栓，应制出全螺纹。注1：“
注2：1=5P=3P1-1≥2PP为螺距
注3：d.=d-1.6P。
注4：t—最小夹紧长度。
技术条件
技术要求按表2。
表1（续）
1、和，
表2技术要求和引用标准
机械性能
拧入机体端
表面处理
性能等级
产品等级
表面缺陷
验收及包装
镀锌钝化
GB/T 196,GB/T 197
6.8、8.8
GB/T3098.1
GB/T3103.1
防蚀磷化
QC/T625
GB/T5779.1
QC/T853—2011
单位为毫米
锌铝涂层（d≥M10）
GB/T90.1.GB/T90.2
QC/T853—2011
产品编号
六角法兰面自排屑螺栓编号规则按QC/T326的规定。S/N:1580177-816
