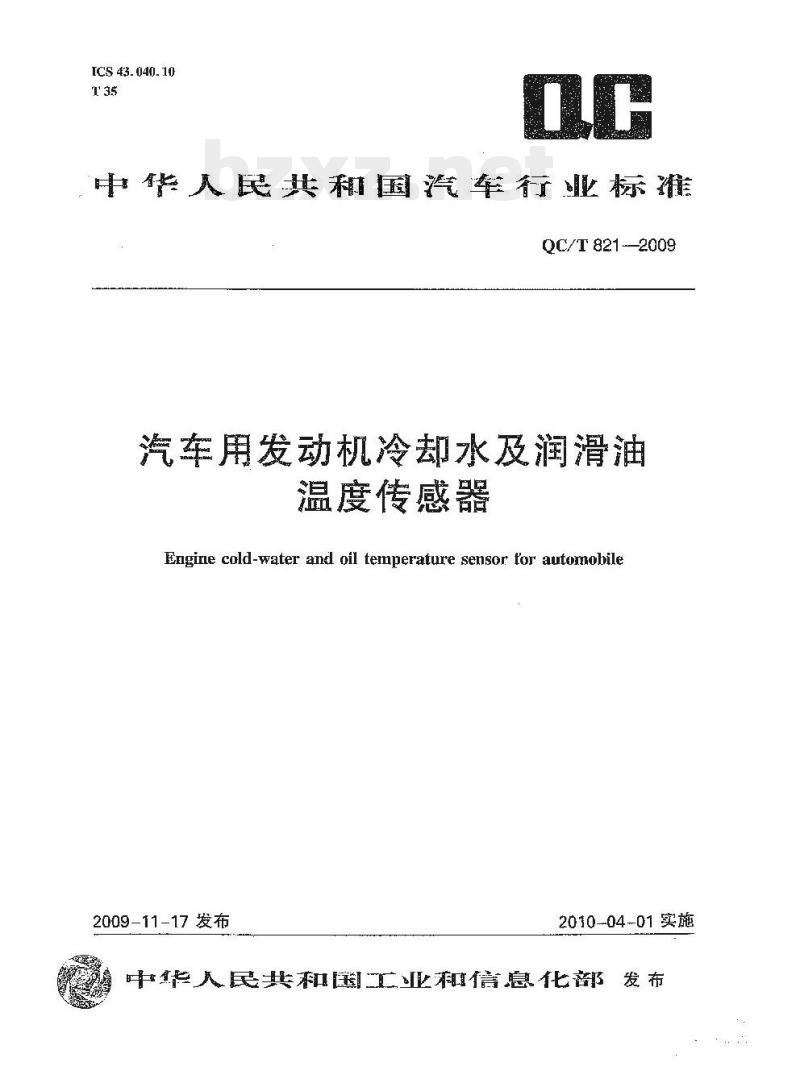

ICS 43. 040.10
中华人民共和国汽军行业标雅
0C/T8212009
汽车用发动机冷却水及润滑油
温度传感器
Eagine cold-water and oil temperature sensor for automobile2009-11-17发布此内容来自标准下载网
2010-04-01实施
广意化郡发布

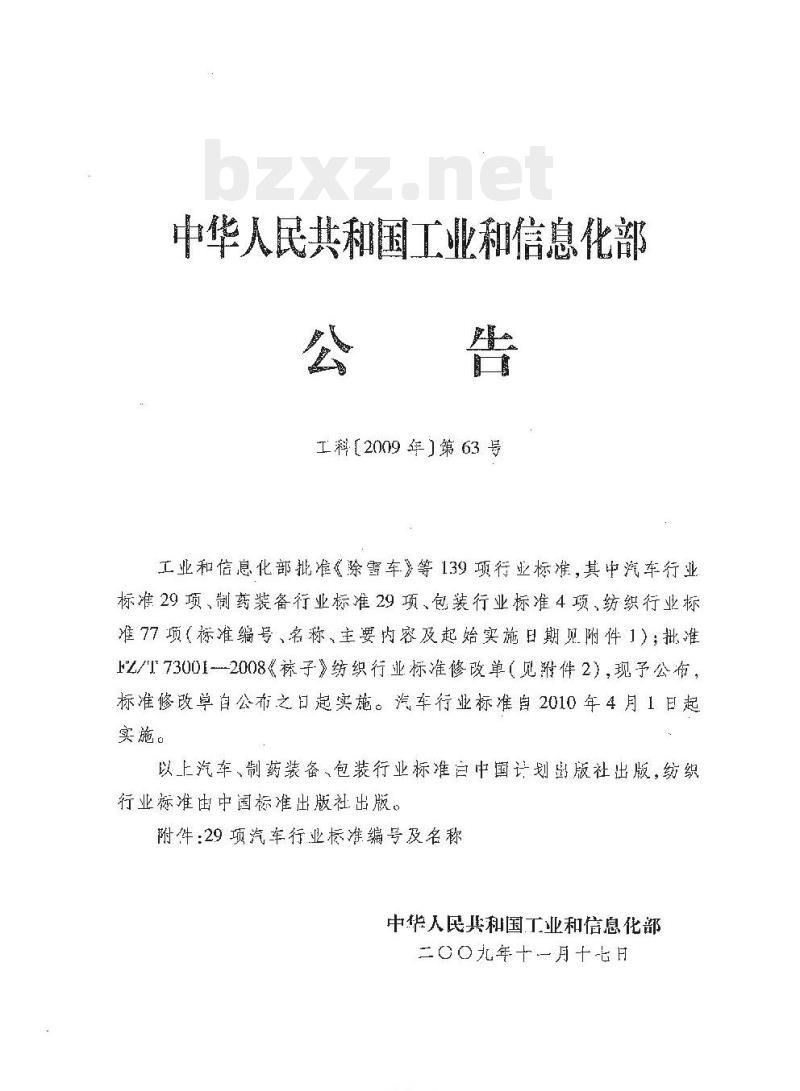

中华人民共和国工业和信息化部公告
工科【2009年】第63号
工业和信息化部批准《除雪车》等139项行业标准，其中汽车行业标准29项、制药装备行业标准29项、包装行业标准4项，纺织行业标准77项（标准编号、名称、主要内容及起始实施日期见附件1）；批准FZ/T73001--2008《袜子》纺织行业标准修改单（见雅件2），现予公布，标准修改单自公布之日起实施。汽车行业标准自2010年4月1日起实施。
以上汽车、制药装备、包装行业标准写中国计划出版社出版，纺织行业标准由中国标准出版社出版。附件:29项汽车行业标准编号及名称中华人民其和国工业和信息化部二〇〇九年十一月十七日
IKANKAca

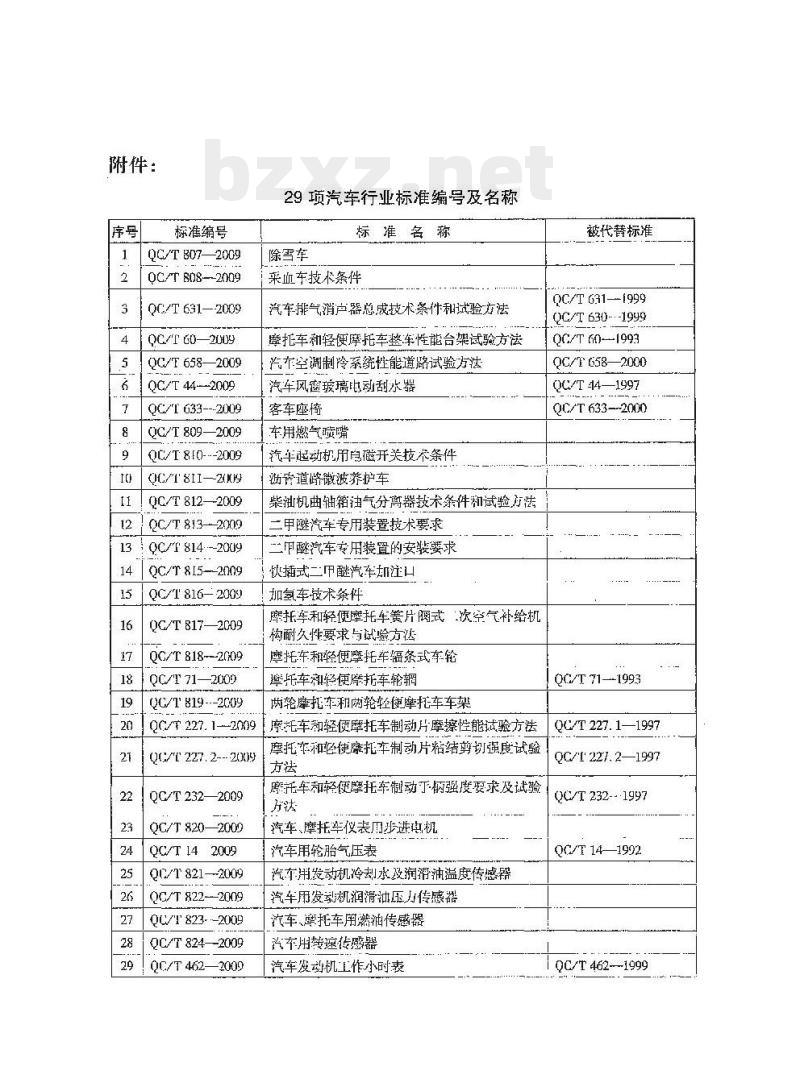

附件：
标准编号
QC/T 807-2009
OC/T 808--2009
QC/T 631-2009
QC/T 60—2009
QC/T 658—2009
QC/T 44--2009
QC/T 633--2009
QC/T 809—2009
QC/T 8 I0- --2009
QC/T811--209
OC/T 8122009
QC/T 813--2009
QC/T 814--2009
QC/T 815--209
QC/T 816- 2009
QC/T817—2009
QG/T 818--2009
QC/T71—2009
QC/T 819--2009
29项汽车行业标准编号及名称
标准名称
除雪车
采血车技术条件
汽车排气消声器总成技术条件和试验方法摩托车和轻便摩托车整车性能台架试验方法汽车空调制冷系统性能道路试验方法汽车风窗玻璃电动刮水器
客车座惰
车用燃气喷嘴
汽车起动机用自磁开关技术条件青道崎徽波养炉车
柴油机曲轴箱油气分离器技术条件和试验方法二甲醚汽车专用装置技术要求
二甲醚汽车专用装置的安装要求缺插式二甲醚汽车注口
加氢车技术条件
摩托车和轻便摩托车簧片阀式次空气补给机构耐久性要求与试验方法
摩托车和轻便摩托车辐条式车轮摩托车和轻便摩托车轮辋
两轮摩托车和两轮轻便摩托车车架QC/T 227. 1--2009
摩托车和轻便摩托车制动片摩撩性能试验方法QGT 227. 2---2009
QC/T232—2009
QC/T 820—2009
QC/T 142009
QC/T821-2009
QC/T 822--2009
QC/T 823- -2009
OC/T 824-
OC/T 462
摩托车和轻使康托车制动片猎结剪切强度试验方法
魔托车和轻便摩托车制动丁柄强度要求及试方汰
汽车、摩托车仪表用步进电机
汽车用轮胎气压表
汽车用发动机冷却水及润滑油溢度传感器汽车用发数机润滑油压力传感器汽车、摩托车用燃油传感器
汽车用转速传感器
汽车发动机工作小时表
被代替标准
QC/T G31—1999
QC/T 630.---1999
QC/T 60--1993
QC/T 658—2000
QC/T 44—1997
QC/T 633--2000
OC/T 71--1993
QC/T 227.1—1997
QC/T 221.2—1997
OC/T 232---1997
QC/T 141992
QC/T 462---1999

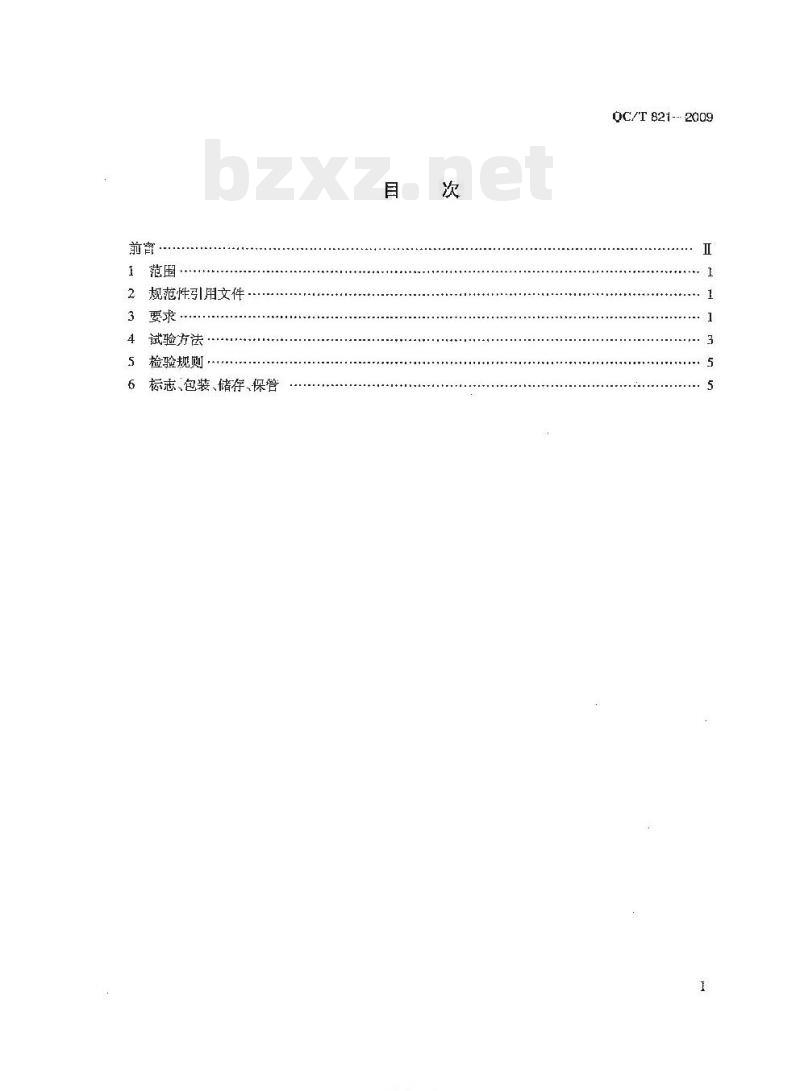

前寳·
2规范性引用文件
3要求·
4试验方法
5检验规则….
6标志、包装、储存、保管
TKANTKAca
OC/T 821--. 2009
QC/T821—2009

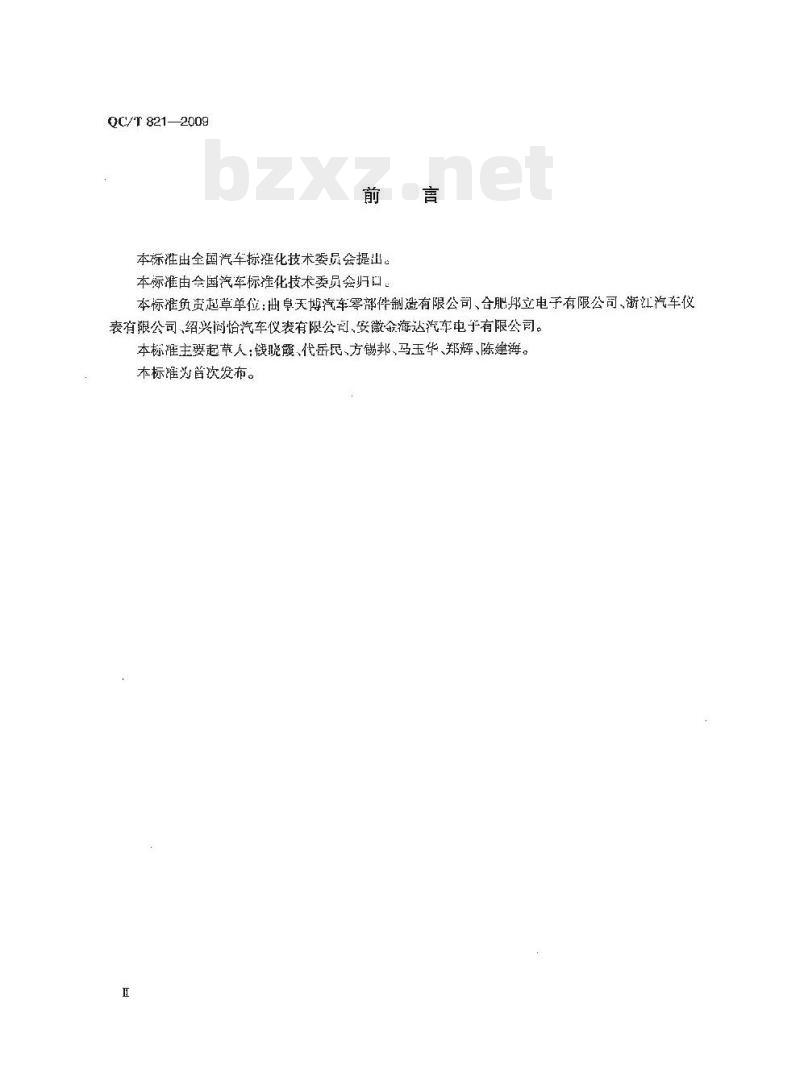

本标准出全国汽车标推化技术委员会提出。本标准由会国汽车标推化技术委员会归口。言
本标准负资起草单位：曲阜天博汽车零部件制造有限公司、合肥邦立电子有限公司、浙江汽车仪衰有限公司、绍兴间恰汽车仪表有限公司、安徽金海达汽车电子有限公司。本标雅主要起草人：钱晓霞、代岳民、方锡邦、马玉华、郑辉、陈建海。本标准为管次发布。
1范围
汽车用发动机冷却水及润滑油
温度传感器
0C/T 821 -2009
本标准规定了汽车用发动机冷却水及润油猛度传感器【以下简稼传感器)的要求、试验方法、检验规则和标志、包装、储荐、保管。本标准适用于汽车发动机冷却水及润滑油湿度传感器。其他机动车用发动机冷却水及润油温度传感器也可参照执行。
2视范性引用文件
下列文件中的条款通过水标推的引用而成为本标谁的条款。是注日期的引用文件,其随后所有的修改单（不包括期误的内容）惑修订瓶势不适用于求标携，然而.鼓刷根据本标谁然成矫设的方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。QC/T625汽车用涂镀层和化学处理层QC/T727---2007汽车、摩托车用仪表QC/T29106汽车低压电线束技术条件3要求
3.1一般要求
3.1.1产品文件：
3.1.1.1传感器应符合本标推的妻求，并应按经规定程序批推的图样及设计文件制造。3.1.1.2传感器的外形、安装尺寸和标志碰符合产品图样的规定，3.1.1.3传感幕采用的低乐电线束应符合QC/T29106的规定：3.1.2常态1作环境条件：常态「作环境条件见表1。表1常态工作环境条件
温度,℃
18 ~28
3.2电镀层和化学处理层
相对腿度，%
15 - 75
传感器电镀层和化学处理层应符合QC/T625的规定。3.3外观
3.3.1传感器外表面棱角处应光，无飞边、毛刺3.3.2应无气泡、气孔、裂缝、裂口、焊缝、撞击痕迹、变形、缩壁、龟裂等现象。3.4本误差
TTIKANYKAca
气压，IPA
86 106
QC/T 821—2009
在3.1.2规定的环境条件下，传感器的基本误差应不超过被测点标称值的±10%。3.5密封性
传感器按表2所示试验参数进行两个阶段的液密性试验，试验期间均应无渗液现象。试验结束后，传感器应无任何机械损坏。表2密封性试验参数
试验液体
3.6响应时间
23 ±5
试骁时间
当试验液体温度在5内从中间温度标称值上升到上限温度标称值时，传感器的输出值应在50内达到上值。
3.7过电流
对电气式温度传感器，在120℃±2°C的温度下施加150mA的恒定电流1h；对电子式温度传感器，在120℃±2℃的温度下施加5mA的定电流24h，试验后传感器应无任何变形，并应符合3.4的规定。
3.8耐温度冲击
传感器经10个循环的温度冲击试验后，应无任何变形，并应符合3.4的规定。3.9振动
传感器应能经受上下左者、能后三个方问的扫频振动试验，试验参数见表3。试验后，传感器应无损坏现象，并应符合3.4的规定。表3
50 ~200
200~500
扫频振动试验严酷度等级
加速度
扫频速率
CnVmin
舞一古问试验时间
让1：亲户的握幅和加速度适相于\\方廖，对于“X”和“Y”方应其摄循和加速度值应除以2注2:操动试验时的“\方向的规定是：安装在发动机上的产品为与发动机缸孔轴线方向平行的方向。3.10耐碰撞
传感器与个最小质量为25kg的钢板避行5次碰撞斥，应无在何变形，并应符合3.4的规定。8.11前久性
传感器经10100个循环的耐久性试验后，应无任何机械损坏，并应符合3.4的规定。2
3.12副盐穿
QC/T 821--2009
传感器经受48折的盐雾试验后，离蚀面积应不超过其表面积的50%，并应符合3.4的规定。4试验方法
4.1试验条件
4.1.1传感器的输出值检验应在3.1.2规定的环境条件下进行。4.1.2传感器辈本误差试验用介质为机油或按用户要求，4.1.3试验用电源为直流电源，其电压波纹系数应不大于0.1%，试验时的电源电应符合表4的规定，且标准电压表的精度应不低于1.5级，毫安表的糖度应不抵于1.5级。表4试验电压
标称也压,V
4.1.4测试试验液体温度的标准温度计精度应为±0.1℃..4.1.5谢试环境温度的标准温度让精度应为±1℃。4.2电镀层和化学处理层检查
试验电压,V
13. 5 ±0. 5
28.0 ±0.5
传感器电镀层和化学处理层检查按QC/T625有关的规定方法进行。4.3外规检查
外观检查时,应给子约3001x的均与照度，口距500mm，用视觉检查法检查。4.4基本误差试验
将传感器安装在恒温试验台上，使感部分完全漫没在温度均匀的机油液体中，在试验电压下测量其输出值。热敏电阻式传感器测量电路如图1，双金属式传感惑器测量电路如图2。试验获光上升后下降的顺序逊行。试验时，应在被检点温度处保持不少于1min后，方能读取指示值。传感器
阁中：
配套仪表内阻
A-m测量用毫安表;
.-试验用直流电娠.
图1热敏电阻式传感器测量电路
TTIKANYKAca
QC/T821—2009
R-——配套仪衰内阻；
A—测量用宽我表：
V试验用直流电源.
4.5密封性试验
稳压器
图2双金属式传感器测量电路
在3.1.2规楚的环境条件下，将传感器用15N·m±1Nm的力矩拧紧在试验台上，试验台内充满机油。试验分A和两个阶段进行，试验参数见表2。试验期间观察套无渗液现象。试验结束后，检查传感器有无机减撕坏。
4.6嗮应时间试验
将传感器放人温度稳定在中间值的介质中，稳定5min后，在3s内将传感器放入温度稳定在.限值的介质中，记录输出值达到上限值所需的时间，4.7过电流试验
将传感器置于温度已升至120℃±2℃的高温箱中，按4.4的方法连接，调节电阻箱输出电阻，给电气式传感器游加150mA的恒定电流1h：给电子式传感器施加5mA的恒定电流24h。检查传感器有无损坏。然后在3.1.2规定的环境条件下冷却至少2h后，按4.4规定的方法检验其输出值。4.8温度冲击试验
将传感器分别置于源度为【40℃±3℃和=40℃止3℃的高、低温箱中，在每个极限温度稳定10min，温度转换时间不大于20。试验共进行20个循环。试验后检查传感器有无变形，然后将传感器在3.1.2规定的环境条件下放置不于4h，再按4.4规定的方法检验其输出值，4.9耐振动试验
按QC/T727—2007中5.17规定的方法进行。试验后检查各部分零件有洗松动损坏，然居将传感器在3.1.2规定的环境条件下放置不少于4h，再按4.4规定的方法检验其输出值。4.10耐翘撞试验
将传感器的插片还接一根500mm长的引线，引线的另·端固定，将传感器悬吊在空中。引线张紧使其与垂直方向成60°角，以初速度为零放开传感器，使传感器与个最小质觉为25k的钢板碰撞，共进行5次。试验后检育传感器有无机械变形，再按4.4规定的方法检验其输出值。4.11耐久性试验
将传感器感湿部分完全浸没在试验被体中，给传感器以湿度交变循环，从温度下限值上升到温度上限值再回到温度下限值为--循环，共进行1000门次循环。试验时应用视觉检查法检查其各部分有无昇常变化。试验后，再按4.4规定的方法检验其输出值。4
4.12耐盐雾试验
QC/T 821—2009
按QC/T727--2007中15.21规定的方法进行。试验后检查其腐蚀面积，并按4.4规定的方法检验其输出值。
5检验规则
5.1合格文件和标记
传感爵经检验合格盾方能出厂，并应附有产品质量合格证或标记。5.2检验的类别
传感器的检验分为出厂检验、验收捡验和型式检验。5.3出检验
出厂检验项目包括传感器外形及安装连接尺寸、外观和基本误差。5.4 验收检验
按QC/T727—2007中6.4规定的方汰进行。5.5型式检验
5.5.1应进行型式检验的儿种情况：按QC/T727—2007中6.5.1的规定进行，5.5.2独样和分组：
5.5.2.1样品数量：型式检验的严品应从出厂检验合格的同批产品中抽取，数量应不少于12只。5.5.2.2样品分组：先按出厂检验项目进行复验，复验合格后将样品苹均分最4组，宜按下列分红项目顺序进行检验。
一第1组：电镀层和化学处理层检查，密封性试验，耐振动试验：第2组：响应时问试验，过电流试验，温度冲击试验：-第3组:耐久性试验；
--第4缉:耐碰试验，耐盐雾试验。江1;对委托姓检验，样品的抽取及分组可与生产」方协商砸定，但每个检验班目的要检尝品数些应不少于3只，注2耐数雾试验仅在产品定型时逃行。5.5.8合格判定：按QC/T7272007中6.5.3规定的方法进行6标志、包装、储存、保管
按QC/T727—2007中第7章的规定进行。5
