【QC汽车标准】用插接式继电器和闪光器安装尺寸

本网站发布时间： 2025-02-28 09:53:20

QC/T78-93汽
现行
　点击下载此标准

基本信息

标准号：
QC/T 78-93 汽
标准名称：
用插接式继电器和闪光器安装尺寸
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
168.90 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
插接继电器安装尺寸

标准简介/下载

点击下载

标准简介：

QC/T 78-93.
本标准参照采用ISO 7588- 83<道路车辆一--继电器和闪光器-- 片式插头和插座的安装及定位尺寸》
1主题内容与适用范围
QC/T 78规定了汽车用插接式继电器和闪光器的外形尺寸插片和插座的配置和定位尺寸。
QC/T 78适用于各类继电器和闪光器。
2引用标准
GB 1804未注公差尺寸的极限偏差。
3插片和插座孔的配置和定位尺寸
3.1 5只孔的配置和定位尺寸见图1。
3.24 只孔的配置和定位尺寸见图2、图3。
3.33 只孔的配置和定位尺寸见图4。
3.42 只孔的配置和定位尺寸见图5。
3.5图1~图5中的尺寸是指在插片根部的位置及插座孔插入面的尺寸。
3.6插片和插座孔定位尺寸的偏差按GB 1804中JS 14的规定
3.7 所有插片尺手,最长为7 mm,最宽为1.15 mm。
用户有特殊要求时,由供需双方协商决定。
3.8为避免插片拔力过大,凹形插座中的插座孔不得装有定位导管。
注:用户有特殊要求时，由供需双方协商决定。
4.2基准线和对称轴线的交叉点必须位于Xnux和Ymex尺寸所规定的表面积的中心上。
4.3除了矩形外也允许用其它外形,但它们须处在规定的表面积内。在所有情况下,外廓必须处在Xmx和Ymx尺寸之内。
附加说明:
本标准由中国汽车工业总公司提出。
本标准由全国汽车标准化技术委员会归口。
本标准由上海实业交通电器有限公司负责起草。
本标准主要起草人:钱慕行。

标准内容

部分标准内容：

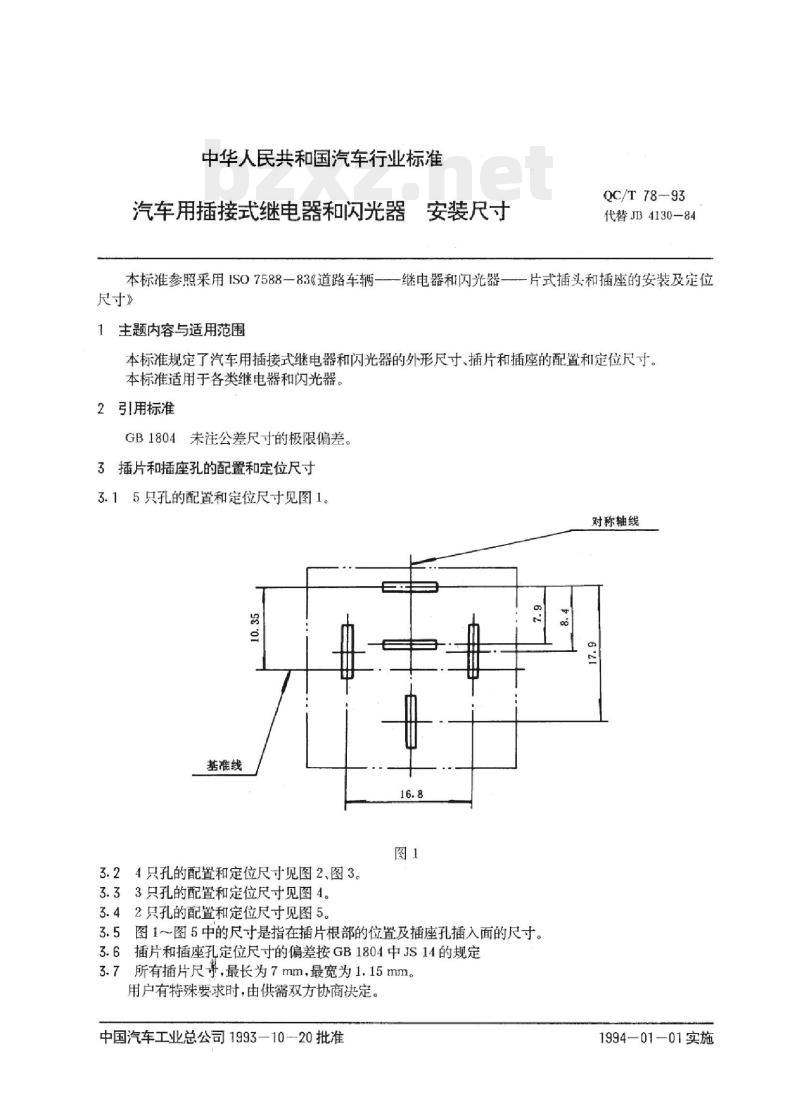

中华人民共和国汽车行业标准
汽车用插接式继电器和闪光器
号安装尺寸wwW.bzxz.Net
本标准参照采用1SO7588—83《道路车辆——继电器和闪光器尺寸》
主题内容与适用范围
QC/T78—93
代替JB4130-84
一片式插头和插座的安装及定位本标准规定了汽车用插接式继电器和闪光器的外形尺寸、插片和插座的配置和定位尺寸。本标准适用于各类继电器和闪光器2引用标准
GB1804未注公差尺寸的极限偏差。3插片和插座孔的配置和定位尺寸3.15只孔的配置和定位尺寸见图1。对称轴线
基准线

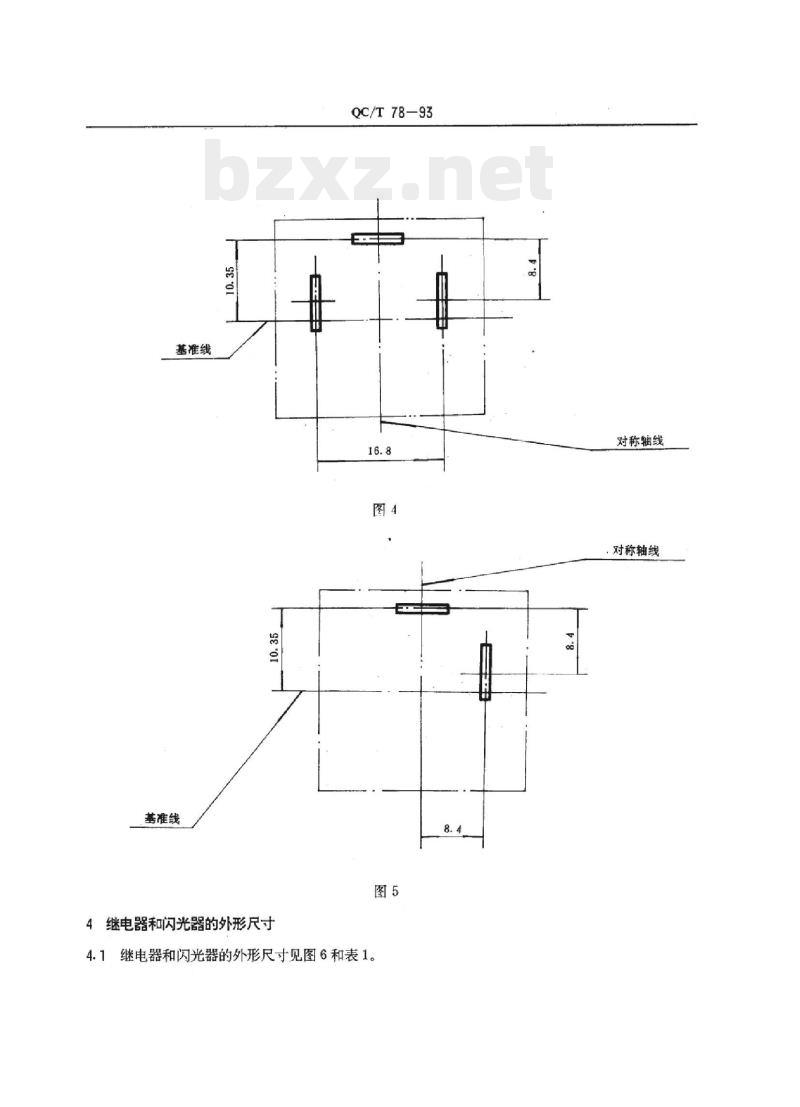

3.24只孔的配置和定位尺寸见图2、图33.33只孔的配置和定位尺寸见图4。3.42只孔的配置和定位尺寸见图5。3.5图1～图5中的尺寸是指在插片根部的位置及插座孔插入面的尺寸。3.6插片和插座孔定位尺寸的偏差按GB1804中JS14的规定3.7所有插片尺乎，最长为7mm，最宽为1.15mm。用户有特殊要求时，由供需双方协商决定。中国汽车工业总公司1993-10—20批准1994—01-01实施
QC/T78—93

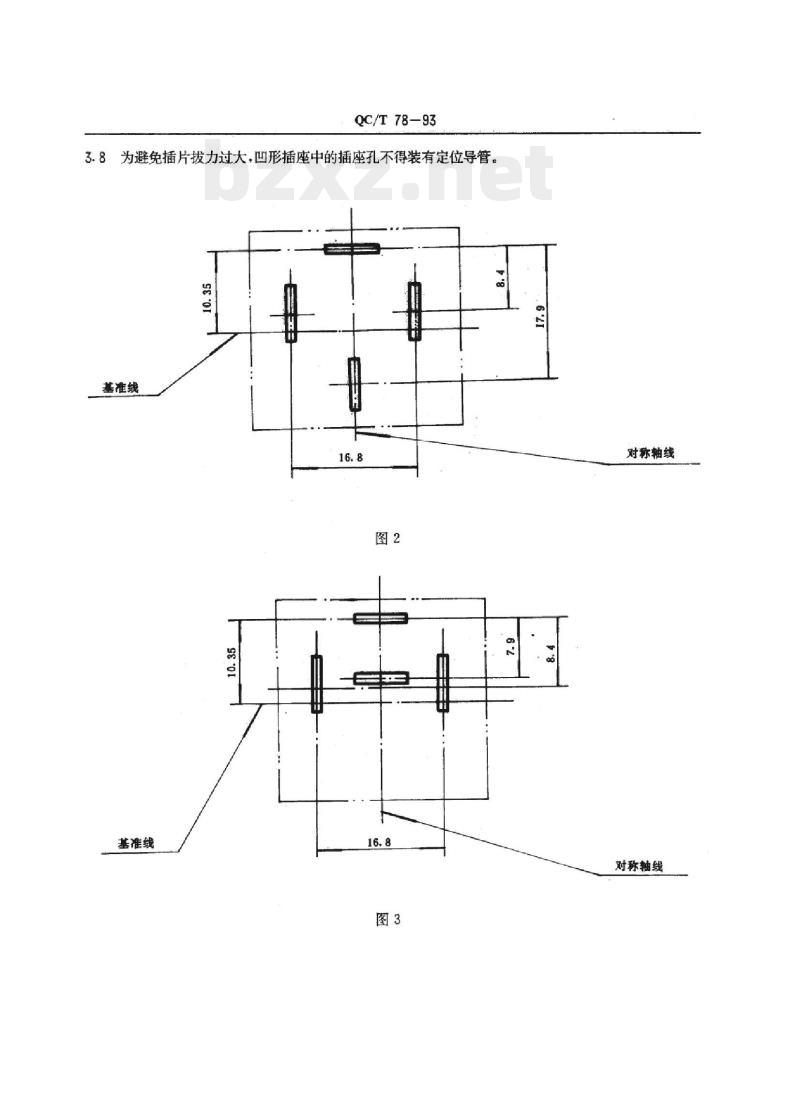

3.8为避免插片拔力过大，凹形插座中的插座孔不得装有定位导管。5
基准线
基准线
对称轴线
对称轴线
基准线
基准线
4继电器和闪光器的外形尺寸
QC/T78-93

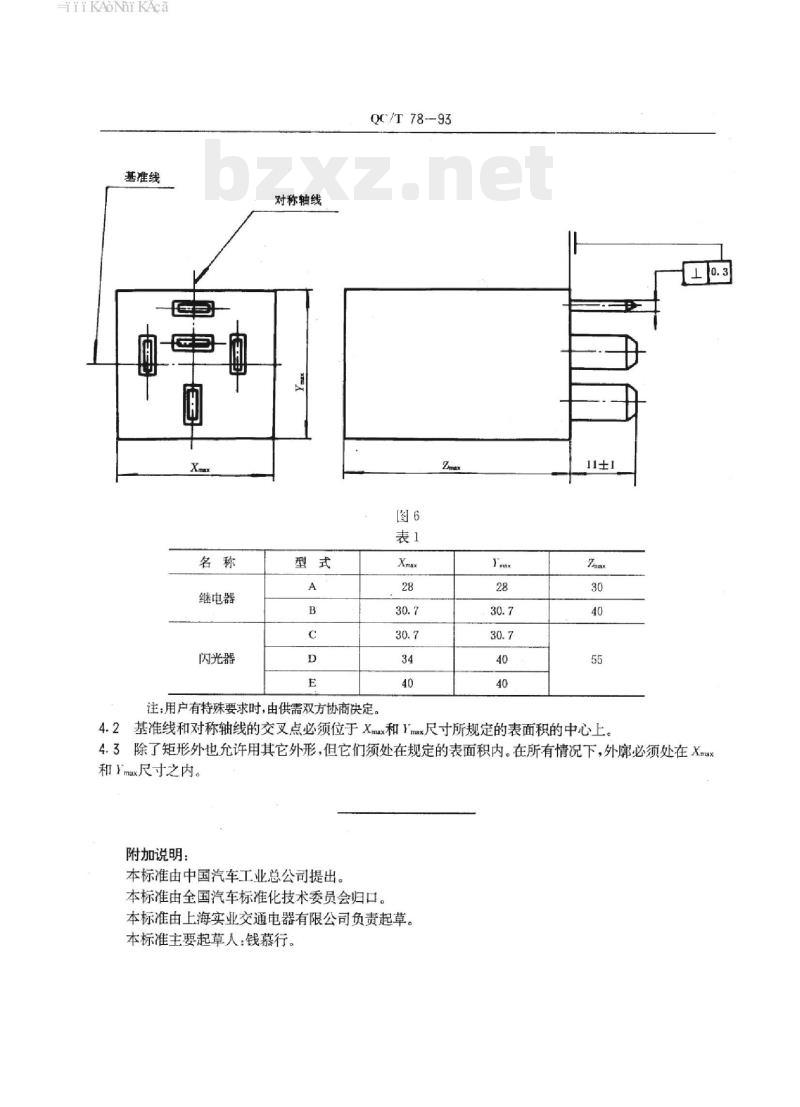

4.1继电器和闪光器的外形尺寸见图6和表1。对称轴线
对称轴线
iiiKAoNikAca
基准线
继电器
闪光器
对称轴线
Q/T78--93
注：用户有特殊要求时，由供需双方协商决定。mx
4.2基准线和对称轴线的交叉点必须位于Xmax和Ymax尺寸所规定的表面积的中心上。0.3
4.3除了矩形外也允许用其它外形，但它们须处在规定的表面积内。在所有情况下，外廊必须处在Xmx和Ymx尺寸之内。
附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由上海实业交通电器有限公司负责起草。本标准主要起草人：钱慕行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
