【QC汽车标准】孔用压扁钢丝挡圈

本网站发布时间： 2025-02-28 12:18:31

现行
　点击下载此标准

基本信息

标准号：
QC/T 344-1999
标准名称：
孔用压扁钢丝挡圈
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
852.60 KB

标准分类号

关联标准

出版信息

其他信息

标准简介/下载

点击下载

标准简介：

QC/T 344-1999.Flat wire stopper ring for holes.
1主题内容与适用范围
QC/T 344规定了孔用压扁钢丝挡圈的型式、尺寸和技术条件。
QC/T 344适用于汽车使用的孔用压扁钢丝挡圈。
2引用标准
GB 3525 弹簧钢、工具钢冷轧钢带
JB 2864汽车用电镀层和化学处理层
GB 959.1挡圈技术条件一弹性挡圈
3型式、尺寸
压扁钢丝挡圈的型式、尺寸见图及表的规定。
4标记
d。=38mm孔用压扁钢丝挡围的标记示例:
孔用压扁钢丝挡圈ZB T31 021-87 38 .
5技术条件
5.1 材料: 65 Mn按GB 3525的规定，成用压扁钢丝。
5.2表面处理: 氧化H.Y按JB 2864 的规定。
5.3其它按 GB 959.1 的规定。
附加说明: .
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。
本标准由吉林汽车标准件分厂、中国汽车技术研究中心负责起草。

标准内容

部分标准内容：

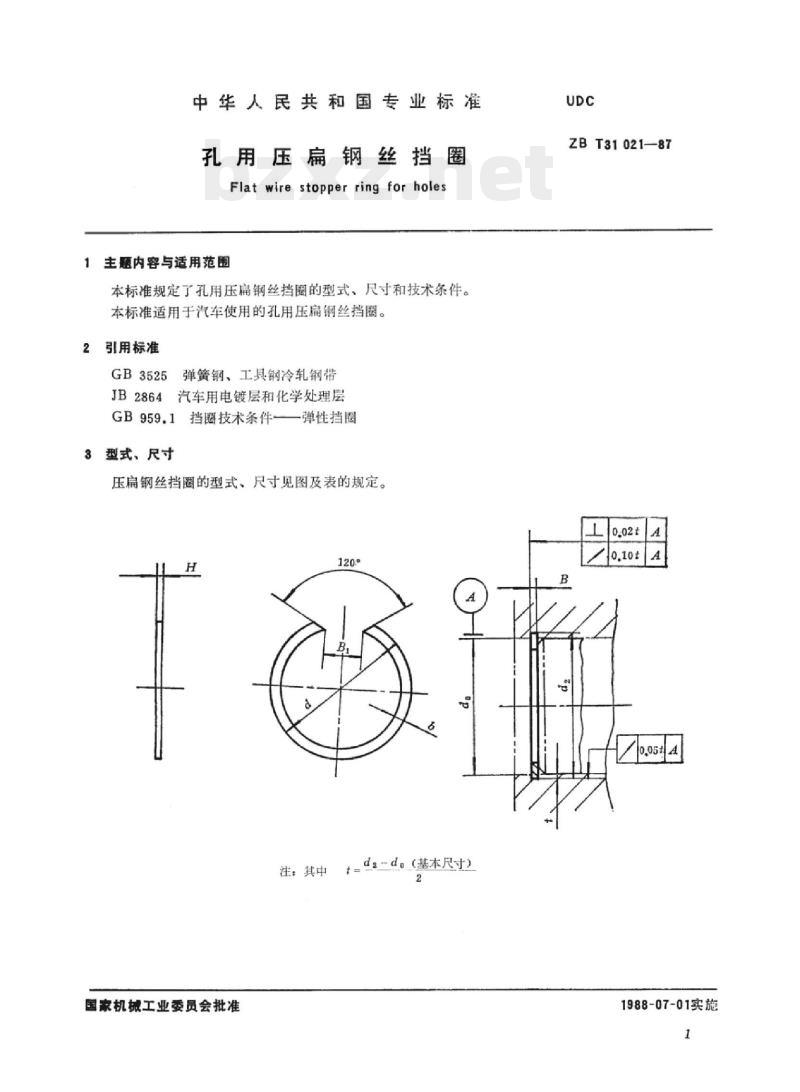

中华人民共和国专业标准
ZBT31021—87
00/1344-1898
孔用压扁钢丝挡圈
Flat wire stopper ring for holes1987-12-31发布
国家机械工业委员会发布
1988-07-01实施
中华人民共和国专业标准
孔用压扁钢丝挡圈
Flat wire stopper ring for holes1主题内容与适用范围
本标准规定了孔用压扁钢丝挡圈的型式，尺寸和技术条件。本标准适用于汽车使用的孔用压扁钢丝挡圈。2引用标准
GB3525弹簧钢、工具钢冷轧钢带JB2864汽车用电镀层和化学处理层GB959.1挡圈技术条件一—弹性挡圈3型式、尺寸
压扁钢丝挡圈的型式、尺寸见图及表的规定。H
国家机械工业委员会批准
注：其中=d-d。（基本尺寸）
ZBT31021—87
1988-07-01实施
基本尺寸极限偏差此内容来自标准下载网
基本尺寸
ZBT31021—87
极限偏差
基本尺寸极限偏差
极限偏差基本尺寸
iiKAoNniKAca
基本尺寸
极限偏差
基本尺寸
ZBT31021—87

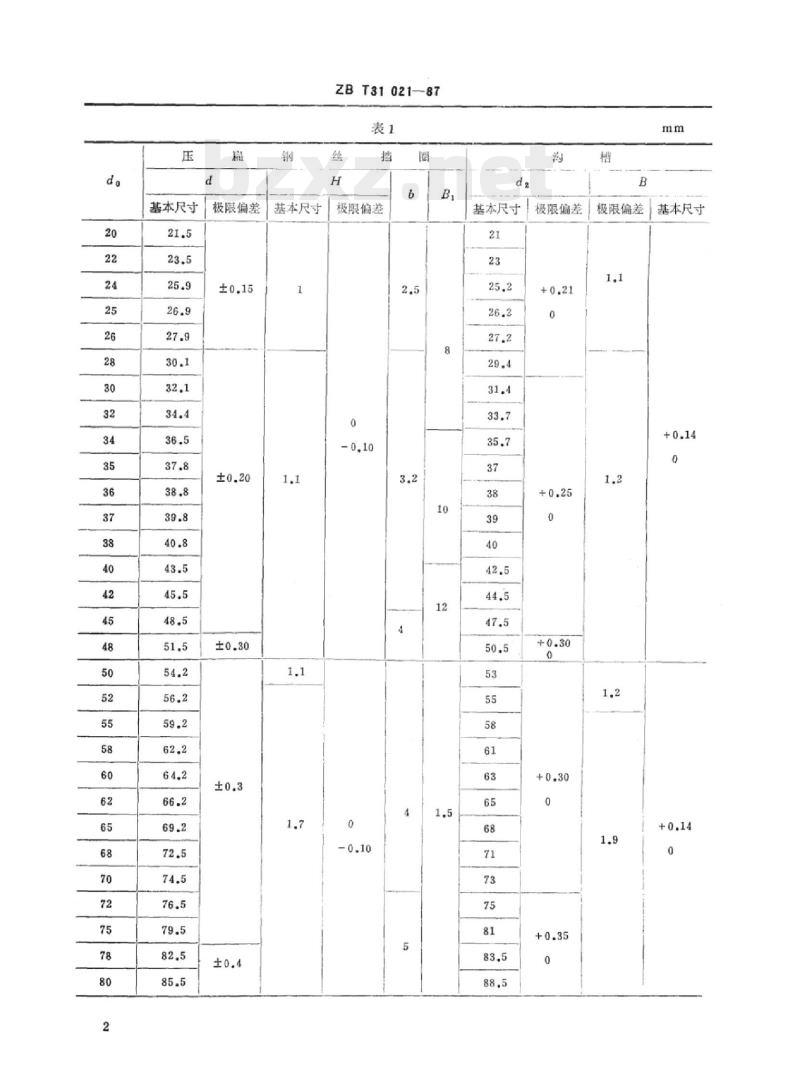

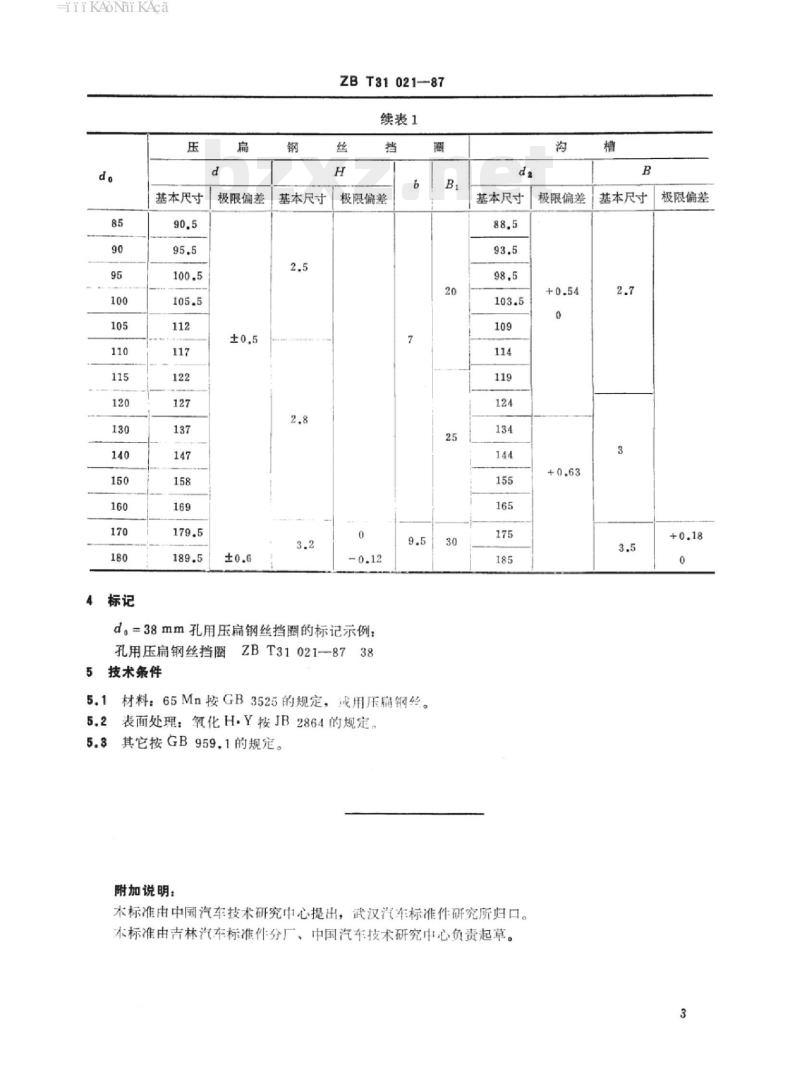

续表1
极限偏差
d。=38mm孔用压扁钢丝挡圈的标记示例：孔用压扁钢丝挡圈ZBT31021-87385技术条件
5.1材料：65Mn按GB3525的规定，成用压扇钢丝。5.2表面处理：氧化H.Y按JB2864的规定。5.3其它按GB959.1的规定。
附加说明：
基本尺寸
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。本标准由吉林汽车标准件分厂、中国汽车技术研究中心负责起草。沟
极限偏差基本尺寸
极限偏差
HiiKAoNiKAca
中华人民共和国
专业标准
孔用压扁钢丝挡圈
ZBT31021—87
国家机械工业委员会标准化研究所出版(北京清华东路）
机械工业标准印刷厂印刷
（湖南安江）
机械工业标准发行站发行
(湖南洪江市)
开本880×12301/16印张3/8字数6，0001988年10月第一版
1988年10月第一次印刷
印数2，500
定价0.50元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
