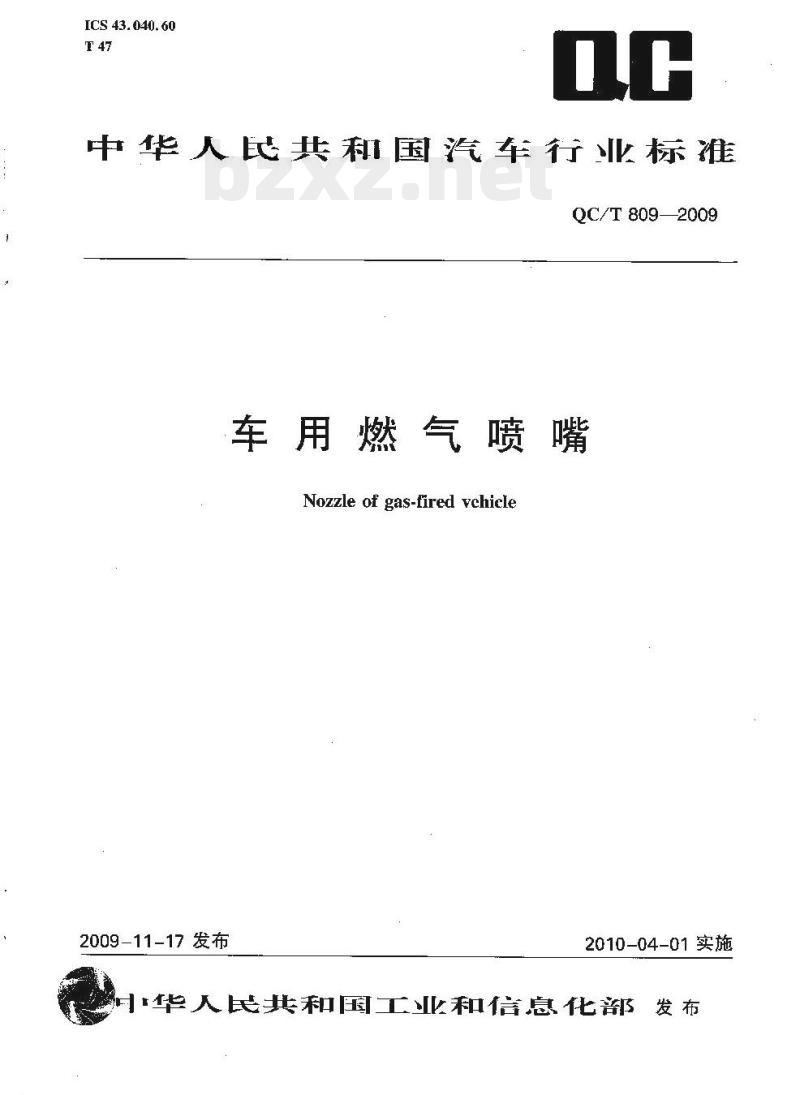

【QC汽车标准】 车用燃气喷嘴

ICS 43. 040. 60
中华人民共和国汽车行业标准
QC/T809—2009
车用燃气喷嘴
Nozzle of gas-fired vchicle
2009-11-17 发布
2010-04-01实施
华人民共和国工业和信息化部发布TYKAONKA

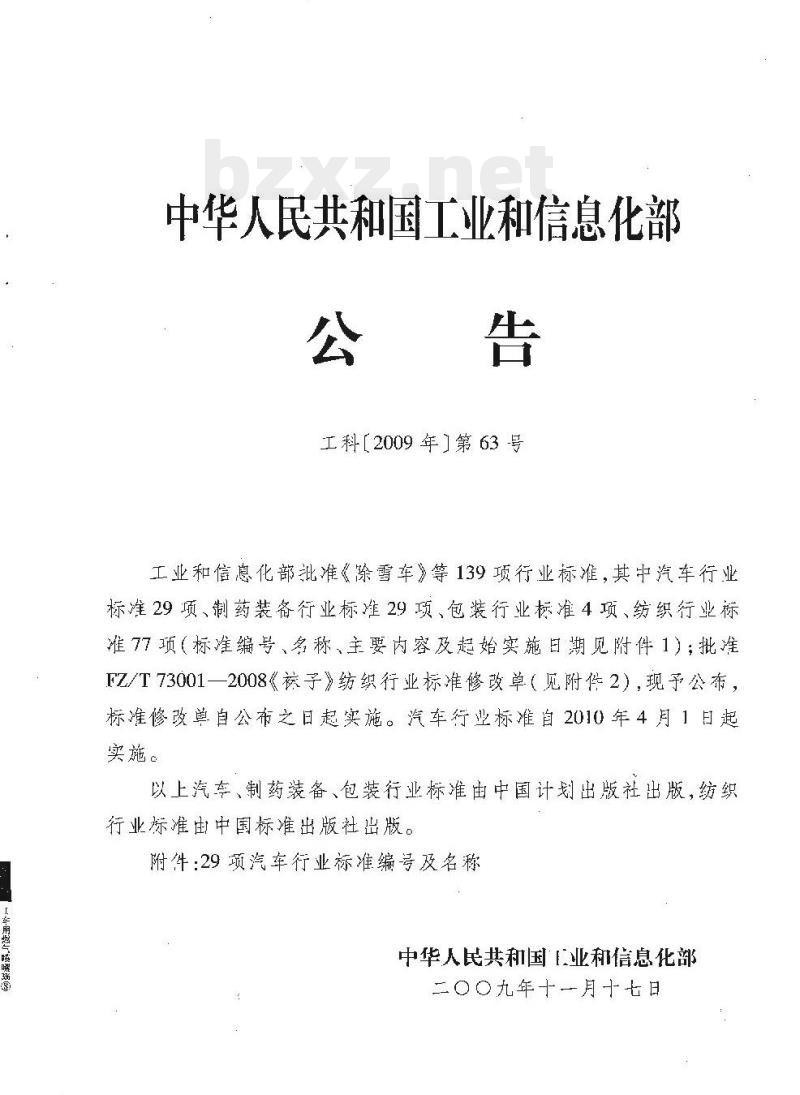

中华人民共和国工业和信息化部公告
工科【2009年】第63号
工业和信息化部批准《除雪车》等139项行业标准，其中汽车行业标准29项、制药装备行业标准29项、包装行业标准4项、纺织行业标准77项（标准编号、名称、主要内容及起始实施日期见附件1）；批准FZ/T73001一2008《袜子》纺织行业标准修改单（见附件2），现予公布标准修改单自公布之日起实施。汽车行业标准自2010年4月1日起实施。
以上汽车、制药装备、包装行业标准由中国计划出版社出版，纺织行业标准出中国标准出版社出版。附件：29项汽车行业标准编号及名称中华人民共和国业和信息化部
二〇〇九年十一月十七日

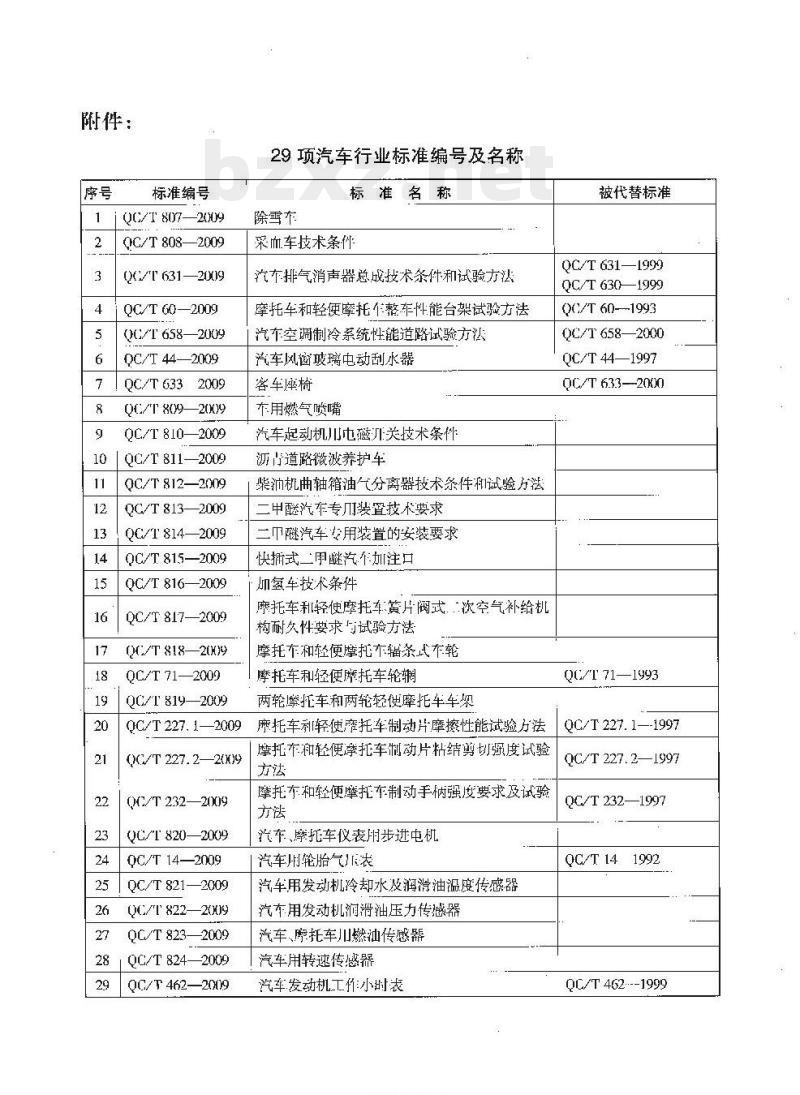

附件：
标准编号
QG/T 807—2009
QC/T 808—2009
QG/T 631—2009
QC/T 60-—2009
QG/T658—2009
QC/T 442009
QC/T633
QC/T 809209
QC/T 810—2009
QC/T 811—2009
QC/T 812—2009
QC/T 8132009
QC/T 814—2009
QC/T 815—2009
QC/T 816—2009
QC/T 817—2009
QC/T 818—2(H39
OC/T 71—2009
QC/T 8192009
QC/T 227. 1—2009
(G/T 227.2—2(K9
QC/T 232—2009
QC/T 820—2009
QC/T 14—2009
QC/T 821
QQ/T822
QC/T 823
QC/T 824
QC/T 462—
29项汽车行业标准编号及名称
除雪车
采而车技术条件
汽车排气消声器总成技术条件和试验方法摩托车和轻便摩托乍整车性能台架试验方法汽车空调制冷系统性能道路试验方法汽车风窗玻璃电动刮水器
客车座椅
车用燃气喷嘴
汽车起动机川电磁训关技术条件沥青道路微波养护车
柴油机曲轴箱油气分离器技术条件和试验方法二甲醛汽车专川装置技术要求
二巾醚汽车专用装置的安装要求快插式二伊醚汽个加注口
加氢车技术条件
摩托车和轻使摩托车簧片阀式次空气补给机构耐久性要求与试验方法
摩托车和轻便摩托车辐条式车轮摩托车和轻便摩托车轮辋
两轮摩托车和两轮轻便摩托车车架摩托车利轻使摩托车制动片摩擦性能试验方法摩托车和轻便摩托车制动片粘结剪切强度试验方法
摩托车和轻便摩托车制动手柄强度要求及试验方法
汽车、摩托车仪表用步进电机
汽车用轮胎气装
汽车用发动机冷却水及润滑油温度传感器汽车用发动机润滑油压力传感器汽车、摩托车川燃汕传感器
汽车用转速传感器
汽车发动机工作小时表
YYKAONIKACa
被代替标准
QC/T 631—1999
QC/T 630—1999
QC/T 60--1993
QC/T658—2000
QC/T 44—1997
QC/T 633--2000
QC/T 71—1993
QC/T 227. 1—-1997
OC/T 227. 2—1997
QC/T 232—1997
QC/T 141992
QC/T 462..--1999

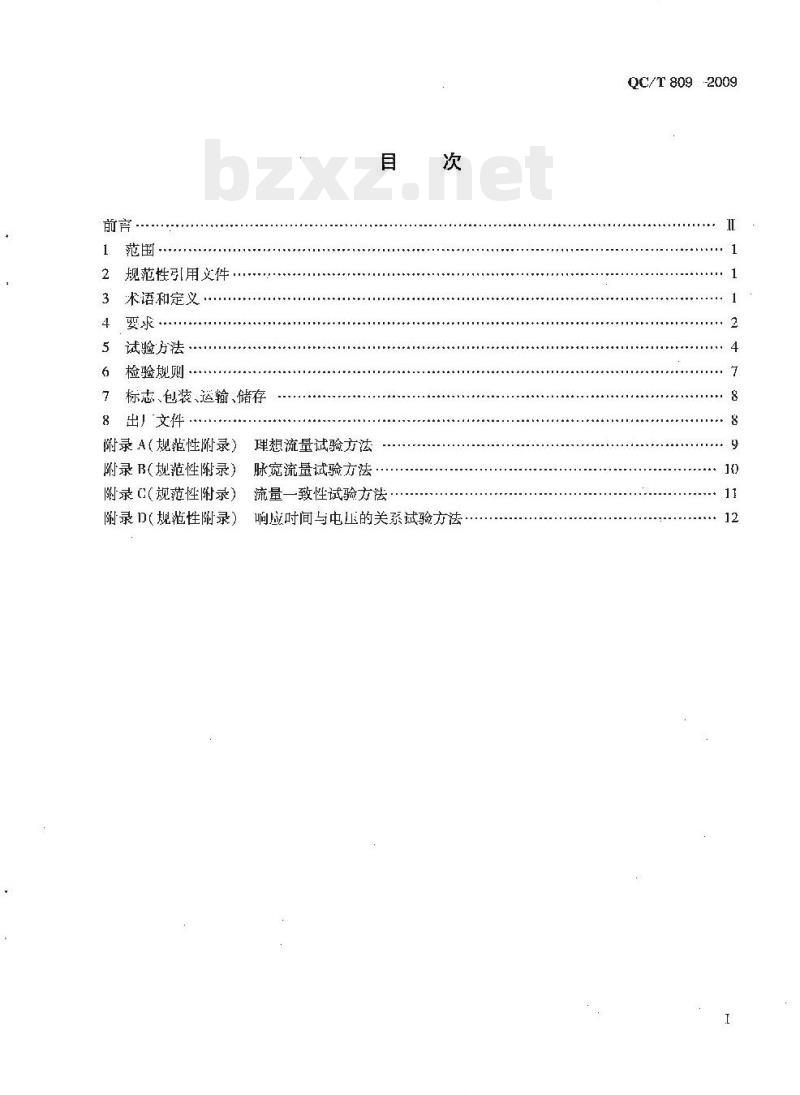

规范性引用文件
术语和定义
试验方法…
检验规则
标志、包装、运输、储存
出」文件
晰录A（规范性附录）理想流量试验方法附录(规范性附录)
附录C（视范性附录）
附录D规范性附录)
脉究流量试验方法
流量一致性试验方法
响应时间与电压的关系试验方法QC/T809-2009
QC/T 809--2009
本标准中全国汽车标准化技术委员会提出。本标准由食国汽车标准化技术委员会归口。本标准士要起草单位：国汽车1程研究院有限公司、一汽解放汽车有限公司发动机厂、联合汽车电了有限公司、重庆国能投资有限公司。本标准主要起草人李开国、陈万应、工一光、贾雨、李静波、谢继明、汪凯。本标摊为首次发布。
YKAoNKa
1范围
车用燃气喷嘴
(C/T 809—2009
本标准规定了车用燃气喷嘴（以下简称喷嘴）的技术要求、试验方法、检验规则和标志、包装、运输，储存等。
本标准适用于在环境温度为-40℃～+120℃条件下，以符合CB18047要求的汽车用压缩天然或符合（乃19159要求的汽车用液化石油气为工作介质的汽车川燃气喷嘴。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些义件的最新版本。凡是不注日期的引用义件，其最新版木适川丁本标难。GB/T191包装储运图示标志
GB/T4942.2低压电器外壳防护等级GB/T7762硫化橡胶或热性橡胶耐臭氧龟裂静态拉伸试验（B9969.1工业产品使用说明总则GB/T10125人造气氛腐蚀试验盐雾试验CB/T17895天然气汽车和液化石油气汽车词汇7车用所缩天然气
GR 18047
GB 19159
车用液化石油气
3术语和定义
GB/T17895确立的，以及下列术语和定义适用于本标准。3.1
周期period
从一个喷射脉冲川始到下一个喷射脉冲开始之间的时间段，单位为ms。3.2
额定工作压力nominal working pressure喷嘴工作时所承受的最大斥力。3.3
额定电压nominal working voltage产品的标称作电压。
最小开启电压minimumopeningvoltageQC/T 809-2009
喷嘴在作状态下，开闭动作录活,无异常响声，输人的最小川启屯压值.3.5
最大工作电压rnaximum opening voltage喷嘴在1作状态下，开闭动作灵活，无异常响市，输入的最大「作电压值。3.6
响应时间response time
喷嘴接收到开启倍号的时闻与喷嘴实际打开的时间之差，即喷嘴儿启退后时间，3.7
响应频率working response frequency喷嘴在工作状态下的实际工作频率。3.8
最大响应频率maximumworkingresponsefrequency喷嘴在！作状态下的实际最大工作频率。3.9
理想流量nominal fuel flow
喷嘴在额定工价压力和额定电压条件下，喷嘴二工作周期时问为全开启时间的工作流量。3.10
脉宽流量pulsewidthfuelflow
喷嘴在额定工作压力和额定巾压条件下，喷嘴在某个脉宽的工作流量，3.11
流量误差fuel flow errorvariability在个脉宽时，某个喷的流量与喷嘴组在该脉宽流量的平均值之差相对平均值的比值，4要求
4.1—般要求
4.1.1喷嘴应按照经规定程序批准的产品图样和技术文件制造。4.1.2喷嘴额定电压为DC12V或DC24V.4.1.3收小开启电压：DC12V额定电压时，最小开启电为DC6V；DC24V额定电压时，最小开启电压为 DC12V。
4.1.4最大1.作电压DC12V额定电压时，最人工作电压为DC18V；DC24V额定电压时，最大工作电压为DC36V。
4.1.5喷嘴在晰电时应处于关闭状态。4.1.6喷嘴的防溅水性能应符台GB/T4942.2的规定。4.1.7用于制造喷嘴的材料应与使用的燃料机容。4.1.8喷嘴的外观表面应光洁，不允许有划伤等缺陷。4.2性能要求
耐压性：按5.3规定的试验方法进行耐压性试验时，允许发生泄瀛或者破裂，但泄漏前不应TYKAONKa
出现被裂
4.2.2气特性参数：
QC/T 8092009
4.2.2.1最小开启电压：按5.4.1规定的试验方法进行试验时应能正常工作且无片响。4.2.2.2设大1作电压：按5.4.2规定的试验方法进行试验时应能正常1.作且无异响。4.2.2.3最大响应颁率：按5.4.3规定的试验方法进行试验，应符合生产商产品标准的规定。4.2.2.4允许过电压按5.4.4规定的试验方法进行试验，喷嘴开闭动作应灵活且无异响。4.2.3工作特性：
4.2.3.1理想流量：按5.5.1规定的试验方法或牛产商产品标推规定的试验方法进行试验，应符合生产商产品标准的规定。
4.2.3.2脉宽流量：按5.5.2规定的试验方法或生产商产品标推规定的试验方法进行试验，应符衍合生产商产品标雄的规定。
4.2.3.3流量一致性：按5.5.3规定的试验方法或生产商产品标准规定的试验方法进行试验，应符合生产商产品标准的规定。
4.2.3.4响应时间与电压的关系：按5.5.4规定的试验方法或生产商产品标准规定的试验方法进行试验，应符合牛产商产品标准的规定。4.2.4泄漏试验：
4.2.4.1常温泄漏试验：按5.6.1规定的试验方法进行泄漏试验，应无压力下降或者泄漏率不超过15 ×10 -*Nm'/h
4.2.4.2高温泄漏试验：按5.6.2规定的试验方法进行泄漏试验，应无压力下降或者泄漏率不超过15 ×10 °Nm/hc
4.2.4.3低温泄漏试验：按5.6.3规定的试验方汰进行泄漏试验，应无压力下降或者泄漏率不超过15 ×10 -Nm/hc
4.2.5跌落试验：按5.7的试验方法进行跌落试验后，应符合4.2.3.1与4.2.3.2的要求。4.2.6绝缘性：
4.2.6.1绝缘电阻：按5.8.1规定的试验方法进行试验，绝缘电阻应不小于10M02.4.2.6.2绝缘强度：按5.8.2规定的试验方法进行试验，试件不应被击穿，4.2.7耐用性：按5.9规定的试验方法进行试验，应符合4.2.3.1、4.2.3.2和4.2.4.1的要求。4.2.8耐温性：按5.10规定的试验方法进行试验，应符合4.2.4的要求。4.2.9耐腐蚀性：
4.2.9.1喷嘴黄铜制零件按5.11.1规定的试验方法进行试验后,应无明显破损现象。4.2.9.2按5.11.2规定的试验方法进行试验后，应符合4.2.4.1的要求。4.2.10耐臭氧性：喷嘴中橡胶零部件按5.12规定的试验方泌进行试验后，不应有裂纹产生。4.2.11相容性：喷嘴中非金属零部件按5.13规定的试验方泌进行试验后，其体积变化率应不大于20%，质量下降率应不大于5%。
4.2.12耐振性;按5.14 规定的试验方法经过 6h 振动试验后,应符合 4.2. 3. 1、4.2.3.2、4.2.4. 1和4.2.6.1 的要求。
QC/T8092009
5试验方法
5.1试验条件和仪表准确度
试验条件：除非另有规定，试验坏境条件和试验介质应符台以下要求：5.1.1
a）试验坏境温度15℃~35℃
b）相对湿度不大于85%；
压力 86kPa ~ 106kPa;
介质应采用清的干燥空气或氮气。试验所用仪表准确度和量程。除非另有规定，仪表的准确度和量程应符合下列规定：5.1.2
电工仪表：准确度不低于1.0级，量程应为测量值的1.5倍~3倍；a
压力仪表：准确度不低于1.5级，量程应为测量值的1.5倍~3倍；b)
流量仪表：准确度不低于1.5级，量程应为测量值的1.5倍~3倍；c）
温度仪表：推确度为±0.5℃，最小分辨力不大于测量值的2倍（即1℃）。d）
5.2外观检验wwW.bzxz.Net
用目测法对喷嘴部件进行外观检验。5.3耐压试验
堵住喷嘴出口，喷嘴处于打开位置，在燃气喷嘴人口处施加2倍额定工作压力的试验气体，保持此压力不少于3min后，将试验压力升高到4倍额定工作力，保持此压力1h后，检查喷嘴是否泄溺峨若破裂。
本试验的样品不充许再川于任何其他试验。5.4电气特性参数试验
5.4.1最小开启电压试验：喷嘴入口压小为额定工作压力，出口开放，施加最小开启电压值，检查喷嘴开闭动作是否灵活，有无异常响声。5.4.2最大1作电压试验：喷嘴人几压力为额定！作压力，出口开放，施加最大工作电压值，检查喷嘴开闭动作是否灵活,有无异常响声。54.3最大响应频率试验：在专用试验台上，喷嘴人口压力为额定工作压力，出口川放，川信号发生器给喷嘴施加脉冲信号，用专用设备检测喷嘴的最大响应频率：5.4.4允许过电试验：喷嘴在不作状态下，施加1.5倍的额定电压，持续3min或按生产商产品标准的规定,施灿允许限值,检查喷嘴开闭动作是否灵活，有无异常响声。5.5工作特性试验
5.5.1理想流量：理想流量试验按附录A规定的方法进行。5.5.2脉宽流量：脉宽流量试验按附录B规定的方法进行。5.5.3流量-一致性：流量一致性试验按附录C规定的方法进行。5.5.4响应时问与电压的关系：响应时间与电压的关系试验按附录D规定的方法进行5.6泄漏试验
试样入口经正向截正阀连接到气源上，在试样和正间截止阀之问安装压力计或泄漏率测试仪，问试样内充人额定工作正力的试验气体，待温度达到试验温度时，关闭正向截止阀，检查1min内4
HIKNIKACA.
H力计示值或测量Imin 泄漏率。泄漏试验应分别进行外泄漏试验和内泄漏试验。a）外泄漏试验：将试样出口密封，喷嘴接通额定电源打川b）内泄漏试验：将试样山口打，喷嘴不接电源。常湿泄漏试验：试验温度为环境温度15℃~35℃。5.6.1
5.6.2高温泄漏试验：式验温度为高温120℃±2℃。5.6.3低温泄漏试验：试验温度为低温-40℃±2℃，5.7跌落试验
QC/T 809—2009
将喷嘴从1m空中自由垂直坠落到水泥地面上，然后按5.5.1及5.5.2进行喷嘴工作特性试验：5.8绝缘性试验
5.8.1绝缘电阻试验：喷嘴不接通电源，线圈接线端短路，按以下条件测量线圈接线端与外壳问的绝缘电阻：
a）对于H不超过3.8mm厚度合材料装电路的喷嘴，施加100V流电压保持60s以后；b）对其他喷嘴，施加500V直流电压保持60s以后：5.8.2绝缘强度试验：喷嘴不接通电源，线圈接线端短路，然后在输山功率不小于250W、电源频率为50Hz的高压试验装置1进行测定，试验时应使试验电压由零平稳地上升到500V，并保持1min，应不被击穿，然后将试验电压平稳地下降到零，并切断电源。山厂检验中，试验时间可缩短不1s，但试验电压需升高25%。5.9耐用性试验
a）喷嘴在额定1作压力和空温条件下进行耐用性试验，喷嘴的一个脉冲试验次数为一个「作周期（脉冲特性按生产产品规定）；耐用性试验每进行1.2×10°次试验后，按4.2.4.1和4.2.6.1的方法进行常温泄漏试验和h)
绝缘电阻的测量，应满足要求；c）完成6.0×105个工作周期后，按5.5.1及5.5.2的方法进行喷嘴工作特性试验，5.10耐温试验
5.10.1耐高温试验：在喷嘴处丁不工作状态下，将其暴露在环境温度为140℃±2℃下16h后，按5.6.2的方法进行泄漏试验并按5.8.1的方法进行绝缘性试验。5.10.2耐低温试验：在喷嘴处于不1作状态下，将其暴露在环境温度为-40℃±2℃下16h后，按5.6.3的方法进行泄漏试验并按5.8.1的方泌进行绝缘性试验。5.10.3热循环试验：喷嘴热循环规范如图1所示。在AB、BC、CD段，喷嘴处于关闭状态，喷嘴只在DE段工作，其工作周期为7ms。5
0C/T 809-2009
江;8，下环
图1热循环试验规范
时问，min
从A到E完成一个循环，热循环次数为140次，热循环试验完成后，按5.6.2的方法进行泄漏试验并按5.8.1的方法进行绝缘性试验：5.11耐腐蚀性试验
5.11.1试验样品先除油清洗，然店放置在一个容积为30L，装有0.6L密度为0.94kg/L的氨水溶液的玻璃穿器里。容器中的潮湿氨气与空气形成的混合气压力稳定在一个大气压力、温度稳定在34℃±2C，试件放在氨水工面40mm的位置，由一个性托盘支撑，连续放置240h后用25倍放人镜检查。
5.11.2按GB/T10125中规定的+性盐雾试验方法，将喷嘴按正常安装位置定，进行96h的盐雾试验。试验后，立即清洗样品并且轻轻清除盐渍，然后按5.6.1的方法进行泄漏试验。5.12耐臭氧试验
对喷嘴中与燃气接触的橡胶件按CB7762的规定拉仲20%后,置于臭氧度为50×10-6 ±5×10-，温度为40℃±2℃的亮氧室中，历时120h，川2倍放大镜检查样件表面。5.13相容性试验
喷嘴与燃气相接触的非金属零件，在23℃±2℃的正皮烷或正己烷中浸泡72h，检查其体积变化率；在温度为40℃的空气放置48h后，检查其质量变化率。5.14耐振性试验
）将试样可靠地固处在振动试验台上：b）将频率设为17Hz，振幅设定为1.5mm；c）在一个互相垂直的方向各振动2h；d）按5.6.1的方法进行泄漏试验e）按5.8.1的方法进行绝缘性试验：按5.5.1及5.5.2的方法进行工作特性试验。TYYKANKA
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
