【QB轻工标准】 再生塑料拼装沼气池

ICS83.140.99
分类号：Y28
备案号：63733-2018
中华人民共和国轻工行业标准
QB/T5260—2018
再生塑料拼装沼气池
Recycled plastic assemble biogas digester2018-05-08发布
中华人民共和国工业和信息化部2018-09-01实施

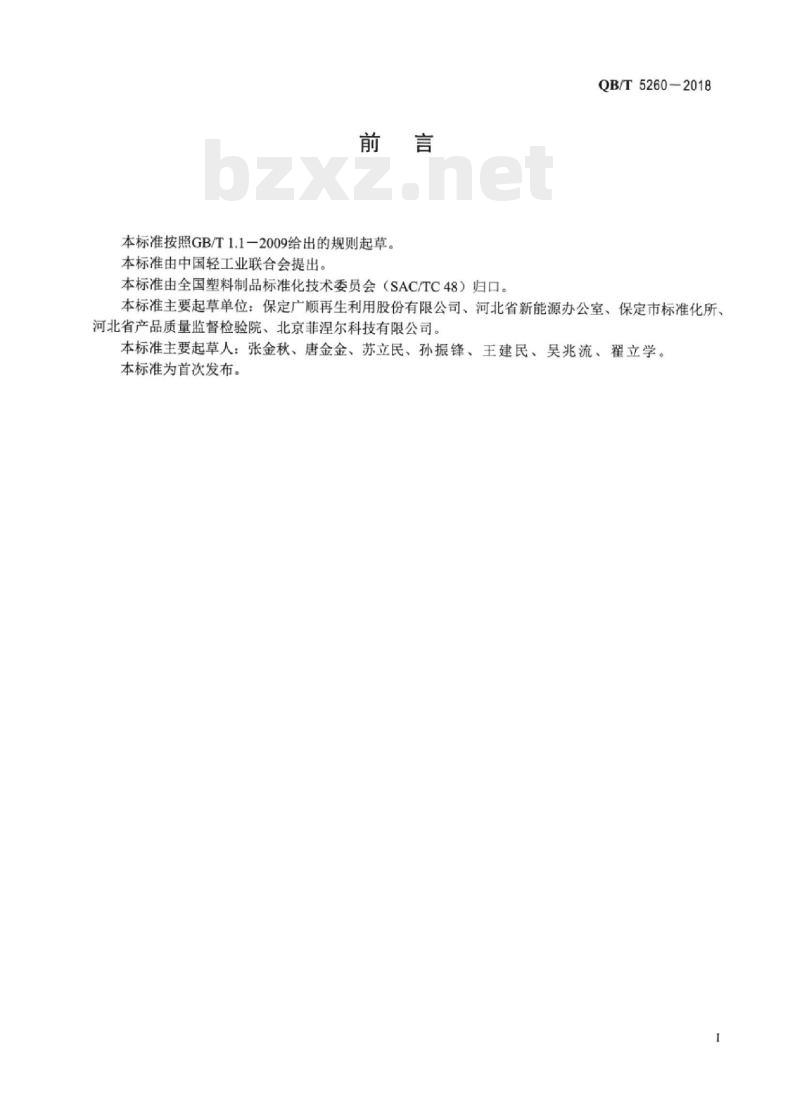

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。QB/T5260-2018
本标准主要起草单位：保定广顺再生利用股份有限公司、河北省新能源办公室、保定市标准化所、河北省产品质量监督检验院、北京菲涅尔科技有限公司。本标准主要起草人：张金秋、唐金金、苏立民、孙振锋、王建民、吴兆流、翟立学。本标准为首次发布。

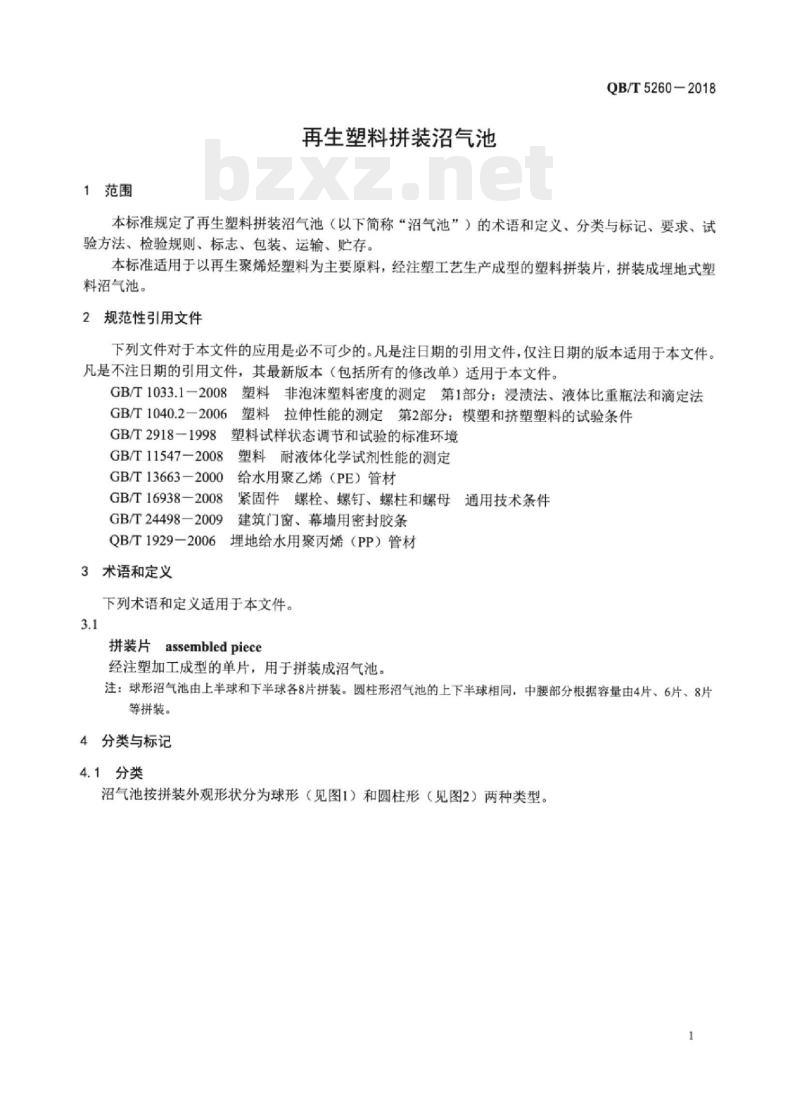

1范围
再生塑料拼装沼气池
QB/T52602018
本标准规定了再生塑料拼装沼气池（以下简称“沼气池”）的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于以再生聚烯烃塑料为主要原料，经注塑工艺生产成型的塑料拼装片，拼装成埋地式塑料沼气池。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1033.1一2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件GB/T1040.2—2006
GB/T2918—1998
GB/T11547-2008
GB/T13663—2000
GB/T16938-2008
GB/T24498—2009
塑料试样状态调节和试验的标准环境塑料耐液体化学试剂性能的测定给水用聚乙烯（PE）管材
紧固件螺栓、螺钉、螺柱和螺母通用技术条件
建筑门窗、幕墙用密封胶条
QB/T1929—2006埋地给水用聚丙烯（PP）管材3术语和定义
下列术语和定义适用于本文件。3.1
拼装片
assembled piece
经注塑加工成型的单片，用于拼装成沼气池。注：球形沼气池由上半球和下半球各8片拼装。圆柱形沼气池的上下半球相同，中腰部分根据容量由4片、6片、8片等拼装。
4分类与标记
4.1分类

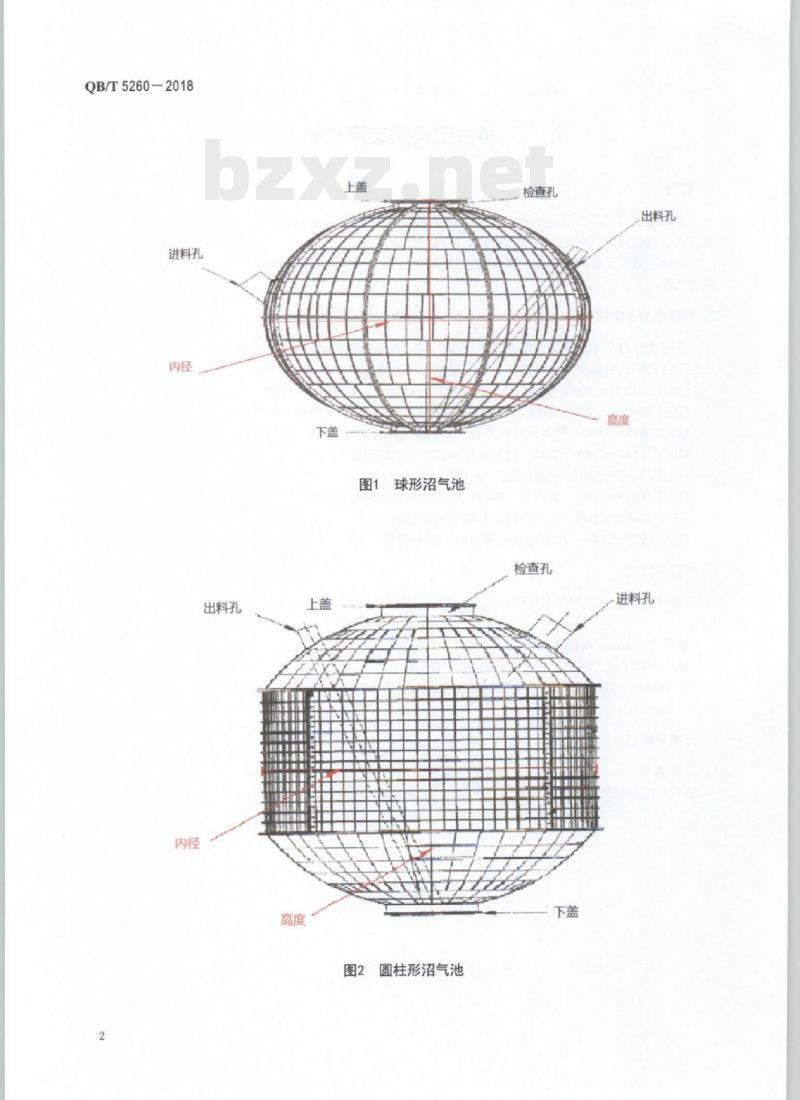

沼气池按拼装外观形状分为球形（见图1）和圆柱形（见图2）两种类型。QB/T5260-2018
进料孔
出料孔
球形沼气池
图2圆柱形沼气池
检查孔
检查孔
出料孔
一进料孔

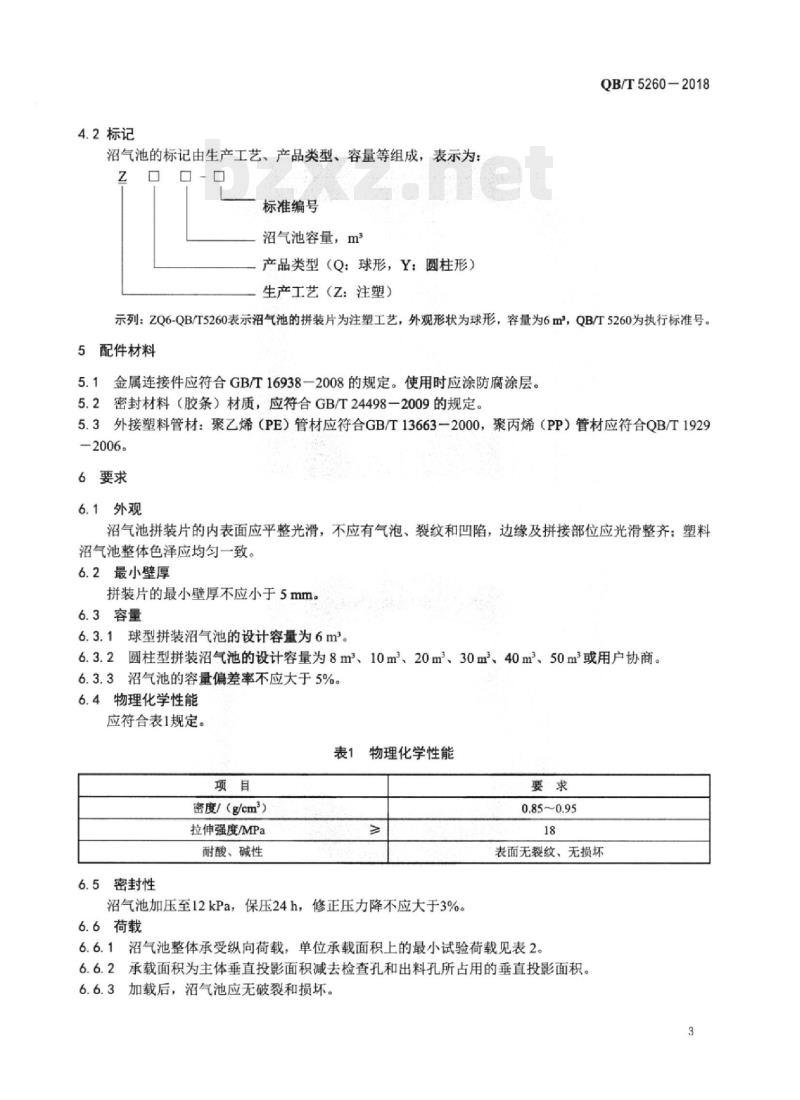

4.2标记
沼气池的标记由生产工艺、产品类型、容量等组成，表示为：2
标准编号
沼气池容量，m
产品类型（Q：球形，Y：圆柱形）生产工艺（Z：注塑）
QB/T5260-2018
示列：ZQ6-QB/T5260表示沼气池的拼装片为注塑工艺，外观形状为球形，容量为6㎡，QB/T5260为执行标准号。5配件材料
5.1金属连接件应符合GB/T16938一2008的规定。使用时应涂防腐涂层。5.2密封材料（胶条）材质，应符合GB/T24498一2009的规定。5.3外接塑料管材：聚乙烯（PE）管材应符合GB/T13663一2000，聚丙烯（PP）管材应符合QB/T1929-2006。
6要求
6.1外观
沼气池拼装片的内表面应平整光滑，不应有气泡、裂纹和凹陷，边缘及拼接部位应光滑整齐：塑料沼气池整体色泽应均匀一致。
6.2最小壁厚
拼装片的最小壁厚不应小于5mm。6.3容量
6.3.1球型拼装沼气池的设计容量为6m。6.3.2圆柱型拼装沼气池的设计容量为8m2、10m2、20m、30m、40m2、50m或用户协商。6.3.3沼气池的容量偏差率不应大于5%6.4物理化学性能
应符合表1规定。
表1物理化学性能
密度/（g/cm）
拉伸强度/MPa
耐酸、碱性
6.5密封性
沼气池加压至12kPa，保压24h，修正压力降不应大于3%6.6荷载
0.85~0.95
表面无裂纹，无损坏
6.6.1沼气池整体承受纵向荷载，单位承载面积上的最小试验荷载见表2。6.6.2承载面积为主体垂直投影面积减去检查孔和出料孔所占用的垂直投影面积。6.6.3加载后，沼气池应无破裂和损坏。3
QB/T5260-2018
容量/m3
最小荷载/[kPa（kN/m）］
7试验方法
7.1试样
表2单位承载面积上的最小试验荷载球型沼气池
圆柱型沼气池
任取1模沼气池拼装片见图3，裁去边缘的加强筋，在平面处测量厚度，并在平整面上裁取试验用样。图3
7.2状态调节及试验环境
沼气池拼装片示意图
试样的状态调节应按GB/T2918一1998规定进行，温度为（23土2）℃C，调节时间不少于4h，6.4在此条件下进行试验。
7.3外观
在自然光线下目测检验。
7.4最小壁厚
用分度值为0.02mm的游标卡尺，按图3的黑点部位测量拼装片的壁厚，每张至少测量10个点，取最小值。
7.5容量
用密封充水进行满口容量试验。7.6密度
按GB/T1033.1一2008的规定进行试验，选用浸渍法。拉伸强度
按照GB/T1040.2一2006的规定进行试验，选用1B试样，拉伸速度为（50±10）mm/min。7.8耐酸、碱性
按照GB/T11547一2008规定进行试验，盐酸浓度为5%，氢氧化钠浓度为10%，试验温度（23土2）℃，浸渍24h，观察试样表面变化。
7.9密封性
QB/T5260-2018
将沼气池进出料管口及活动盖密封，装上U型水柱气压表，向发生品内充气，当U型水柱气压表数值升至12kPa时停止充气，并关好开关，稳压观察24h。修正压力降按公式（1）计算。AP=
式中：
7.10荷载P。
修正压力降，%；
(P+P)(273.15+t)
(P+P)(273.15+t)
气密性试验结束时大气压力，单位为帕（Pa）：x100.
气密性试验结束时压力表度数，单位为帕（Pa）：气密性试验开始时密封气体温度，单位为摄氏度（℃）：气密性试验开始时大气压力，单位为帕（Pa）：气密性试验开始时压力表度数，单位为帕（Pa）；气密性试验结束时密封气体温度，单位为摄氏度（℃）。荷载能力试验应在沼气池的拼装现场进行，加载物为沙袋，加载方法见图4。7.10.1
7.10.2荷载试验时沼气池应为空池。7.10.3试验荷载按表2，加载试验4h后，检查沼气池的破坏情况。A
1沙袋：2铁箍：3沼气池
图4荷载试验加载方法示意图
8检验规则
8.1组批wwW.bzxz.Net
..（1)
以批为单位进行验收，同批原料、同一工艺条件、同一规格连续生产的拼装片5000模为1批，如果连续生产1周，产量不足5000模，以1周产量为1批。8.2出厂检验
拼装片的出厂检验项目为6.4中的项目。5
QB/T5260—2018
8.3型式检验
型式检验的项目为第6章的全部项目，下列情形之一时应进行型式检验：a）新产品或老产品转产生产的试制定型鉴定：b）正式生产后，如结构、材料，工艺有较大改变，可能影响产品质量时：c）经1年以上停产后再恢复生产时；d）出厂检验结果与上次型式检验有较大差异时：e）国家质量监督结构提出型式试验要求时。8.4抽样
8.4.1出厂检验项目的检验在每批中随机抽取2模拼装片进行检验。8.4.26.3、6.5和6.6的检验，从出厂检验合格批中抽取2个拼装沼气池样本进行检验。8.5判定规则
8.5.1出厂检验项目中若有不合格项，应在该批中抽取双倍样片进行复检，仍有不合格项则判批不合格。
8.5.26.3、6.5和6.6项目的检验结果中者出现不合格项目，则应从该批中抽取双倍的沼气池样本对不合格项进行检验，仍有不合格项则判定该批产品不合格。9标志，包装，运输，赔存
9.1标志
每个沼气池上应注明：
a）厂名、厂址、商标：
产品名称：
批号：
生产日期：
e）本标准编号：
f）容量。
9.2包装
一般为裸装，或按用户要求包装。9.3运输、
运输和装卸过程中，应紧密码放，为避免碰撞、防止滑动和产品变形损伤，装卸时严禁抛掷。9.4贮存
沼气池拼装片应置于干燥阴凉的库房内，按分类和容量分别堆放，并码齐堆放在平整的地面上，避免重压，远离火源。
