【QC汽车标准】 汽车、摩托车用电子车速里程表

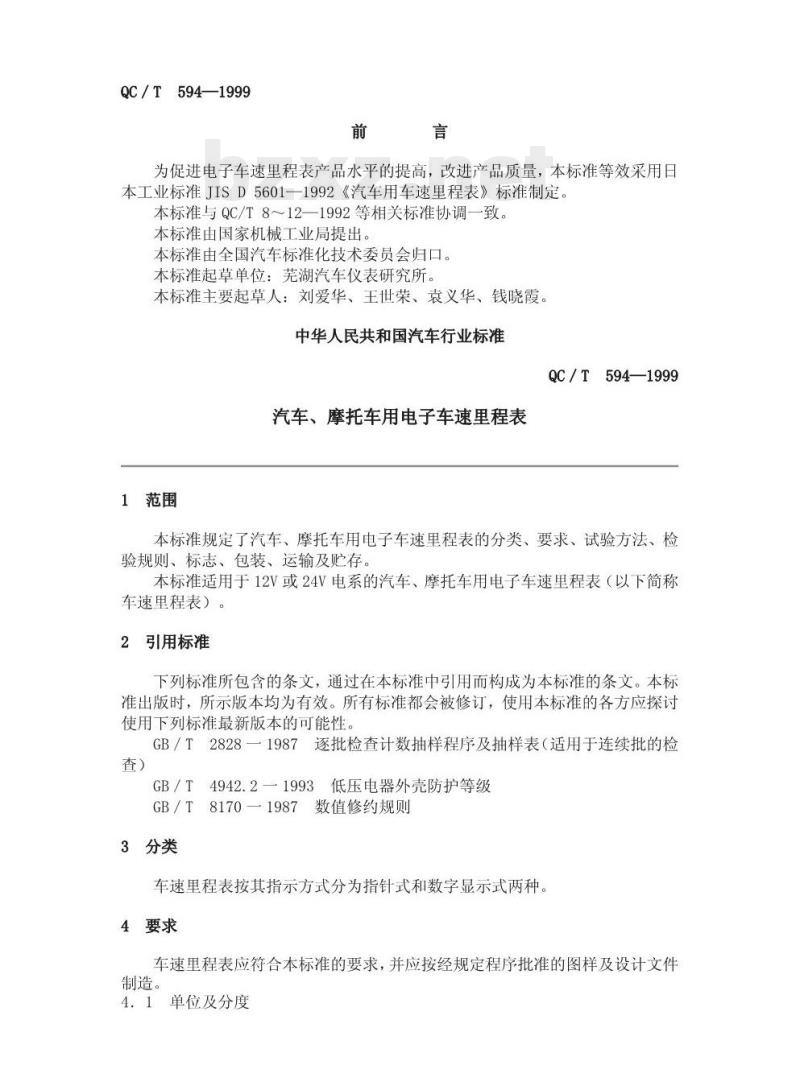

QC/T594—1999
为促进电子车速单程表产品水平的提高，改进产品质量，本标准等效采用上本工业标准JISD5601一1992《汽车用车速里程表》标准制定。本标准与QC/T8～12—1992等相关标准协调一致。本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：芜湖汽车仪表研究所。本标准主要起草人：刘爱华、王世荣、袁义华、钱晓霞。中华人民共和国汽车行业标准
QC/T594—1999
汽车、摩托车用电子车速单程表1范围
本标准规定了汽车、摩托车用电子车速里程表的分类、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于12V或24V电系的汽车、摩托车用电子车速里程表（以下简称车速里程表）。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T2828一1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB/T4942.2一→1993低压电器外壳防护等级GB／T8170一1987数值修约规则
3分类
车速里程表按其指示方式分为指针式和数字显示式两种。4要求
车速里程表应符合本标准的要求，并应按经规定程序批准的图样及设计文件制造。
4.1单位及分度

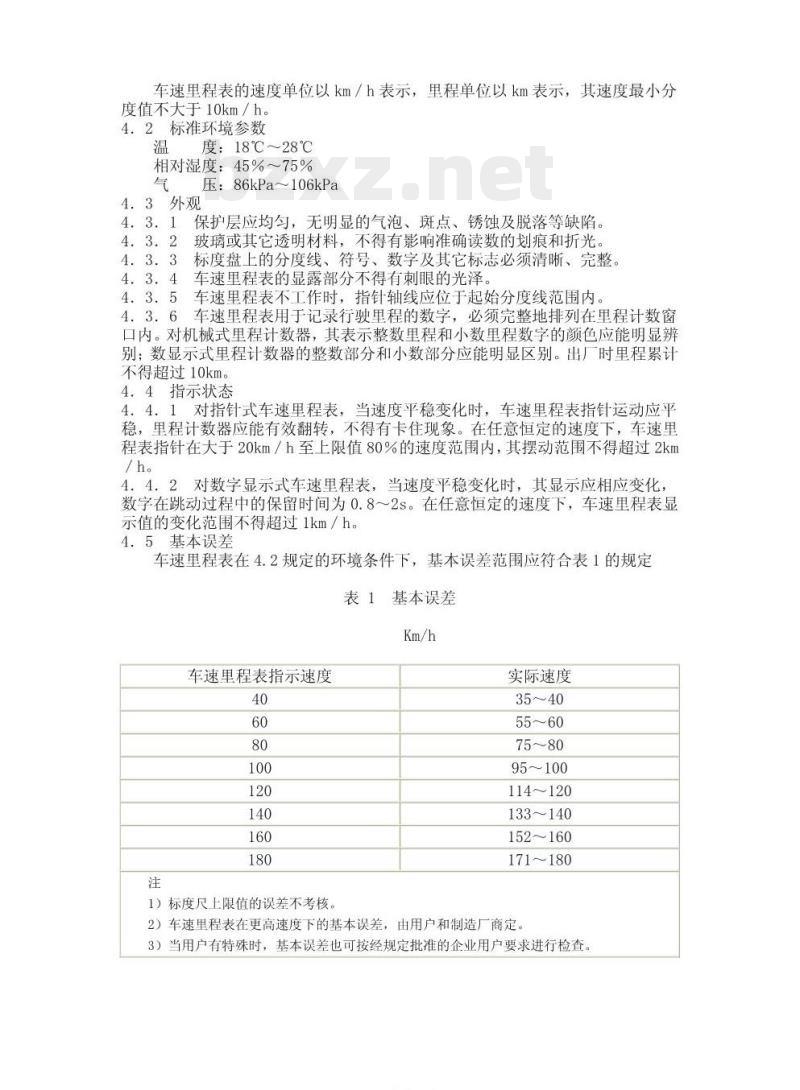

车速里程表的速度单位以km/h表示，里程单位以km表示，其速度最小分度值不大于10km/h。
4.2标准环境参数
度：18℃~28℃
相对湿度：45%~75%
压：86kPa~106kPa
保护层应均匀，无明显的气泡、斑点、锈蚀及脱落等缺陷。玻璃或其它透明材料，不得有影响准确读数的划痕和折光。标度盘上的分度线、符号、数字及其它标志必须清晰、完整。车速里程表的显露部分不得有刺眼的光泽。车速里程表不工作时，指针轴线应位于起始分度线范围内车速里程表用于记录行驶里程的数字，必须完整地排列在里程计数窗口内。对机械式里程计数器，其表示整数里程和小数里程数字的颜色应能明显辨别；数显示式里程计数器的整数部分和小数部分应能明显区别。出厂时里程累计不得超过10km。
4.4指示状态
4.4.1对指针式车速里程表，当速度平稳变化时，车速里程表指针运动应平稳，里程计数器应能有效翻转，不得有卡住现象。在任意恒定的速度下，车速里程表指针在大于20km/h至上限值80%的速度范围内，其摆动范围不得超过2km/h。
4.4.2对数字显示式车速里程表，当速度平稳变化时，其显示应相应变化数字在跳动过程中的保留时间为0.8～2s。在任意恒定的速度下，车速里程表显示值的变化范围不得超过1km/h。4.5基本误差
车速里程表在4.2规定的环境条件下，基本误差范围应符合表1的规定表1基本误差
车速里程表指示速度下载标准就来标准下载网
1）标度尺上限值的误差不考核。实际速度
35～40
95~100
114~120
133~140
152~160
171~180
2）车速里程表在更高速度下的基本误差，由用户和制造厂商定。3）当用户有特殊时，基本误差也可按经规定批准的企业用户要求进行检查。TTKANrKAca-

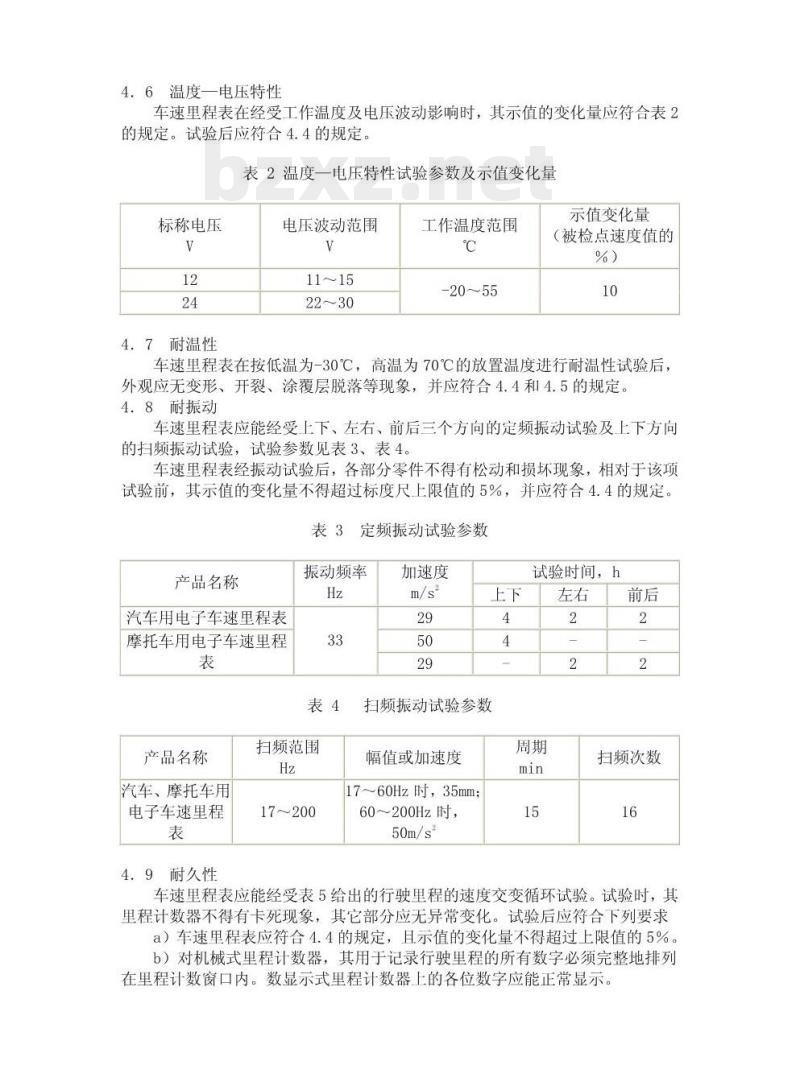

4.6温度一电压特性
车速里程表在经受工作温度及电压波动影响时，其示值的变化量应符合表2的规定。试验后应符合4.4的规定。表2温度一电压特性试验参数及示值变化量标称电压
4.7耐温性
电压波动范围
工作温度范围
-20～55
示值变化量
（被检点速度值的
车速里程表在按低温为-30℃，高温为70℃的放置温度进行耐温性试验后，外观应无变形、开裂、涂覆层脱落等现象，并应符合4.4和4.5的规定。4.8耐振动
车速里程表应能经受上下、左右、前后三个方向的定频振动试验及上下方向的扫频振动试验，试验参数见表3、表4。车速里程表经振动试验后，各部分零件不得有松动和损坏现象，相对于该项试验前，其示值的变化量不得超过标度尺上限值的5%，并应符合4.4的规定。表3定频振动试验参数
产品名称
汽车用电子车速里程表
摩托车用电子车速里程
产品名称
汽车、摩托车用
电子车速里程
4.9耐久性
振动频率
扫频范围
17~200
加速度
扫频振动试验参数
幅值或加速度
17~60Hz时，35mm；
60～200Hz时，
试验时间，h
扫频次数

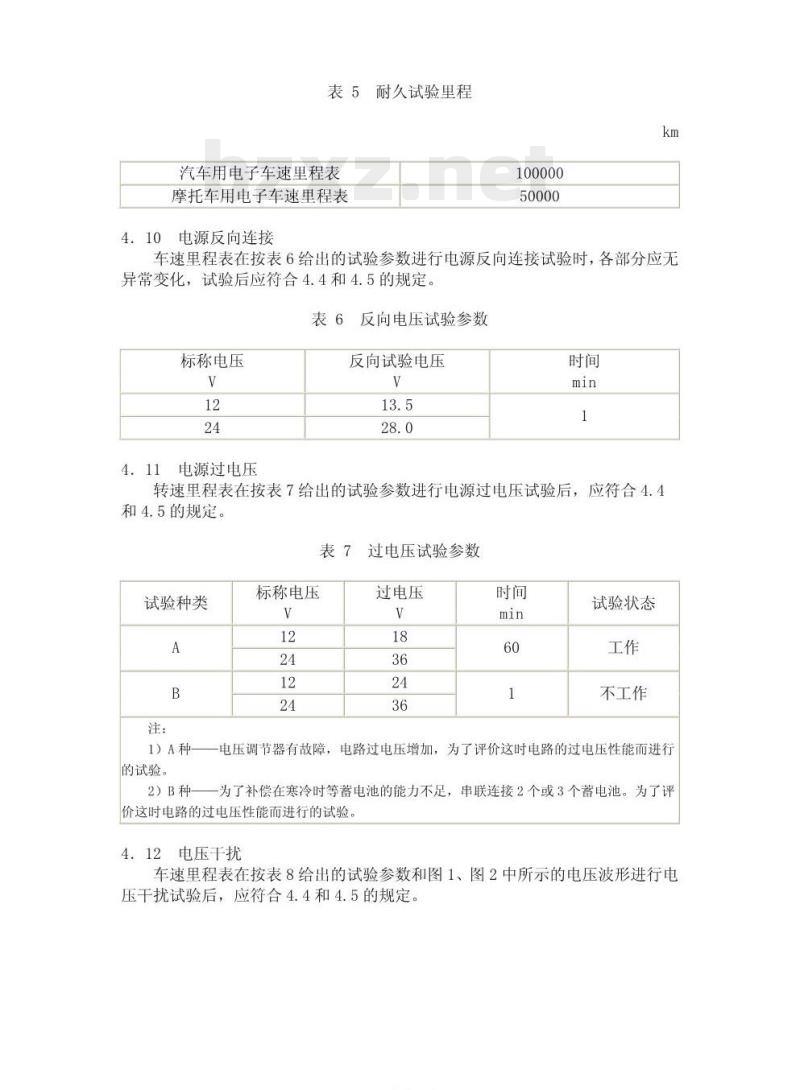

车速里程表应能经受表5给出的行驶里程的速度交变循环试验。试验时，其里程计数器不得有卡死现象，其它部分应无异常变化。试验后应符合下列要求a）车速里程表应符合4.4的规定，且示值的变化量不得超过上限值的5%b）对机械式里程计数器，其用于记录行驶里程的所有数字必须完整地排列在里程计数窗口内。数显示式里程计数器上的各位数字应能正常显示。表5耐久试验里程
汽车用电子车速里程表
摩托车用电子车速里程表
4.10电源反向连接
100000
车速里程表在按表6给出的试验参数进行电源反向连接试验时，各部分应无异常变化，试验后应符合4.4和4.5的规定。表6反向电压试验参数
标称电压
电源过电压
反向试验电压
转速里程表在按表7给出的试验参数进行电源过电压试验后，应符合4.4和4.5的规定。
过电压试验参数
试验种类
1）A种
的试验。
2）B种
标称电压
过电压
试验状态
不工作
电压调节器有故障，电路过电压增加，为了评价这时电路的过电压性能而进行为了补偿在寒冷时等蓄电池的能力不足，串联连接2个或3个蓄电池。为了评价这时电路的过电压性能而进行的试验。4.12电压干扰

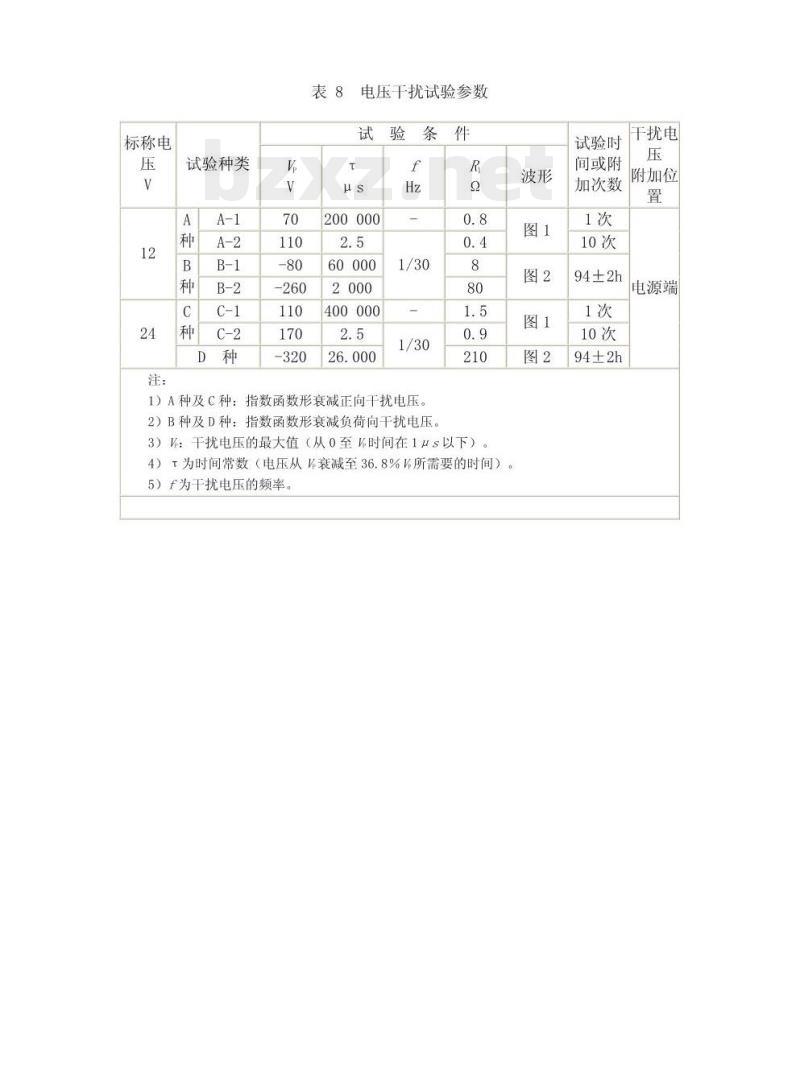

车速里程表在按表8给出的试验参数和图1、图2中所示的电压波形进行电压干扰试验后，应符合4.4和4.5的规定。TTKAONYKACa
标称电
试验种类
电压干扰试验参数
200000
400000
1）A种及C种：指数函数形衰减正向干扰电压。2）B种及D种：指数函数形衰减负荷向干扰电压。件
3）V：干扰电压的最大值（从0至V时间在1μs以下）4）T为时间常数（电压从V衰减至36.8%V所需要的时间）。5）f为干扰电压的频率。
试验时
间或附
加次数
94±2h
94±2h
干扰电
附加位
电源端
$6- 8%
4.13防尘
图 1+扰电压波形(A 种和 C 种)1
图2干扰电压波形(B种和D种)
车速里程表经防尘试验后，不应有影响读数的灰尘，并应符合4.4的规定4.14防水
车速里程表经防水试验后，不应有影响读数的水珠，并应符合4.4的规定。注：汽车用电子车速里程表不作防水要求。5试验方法
5.1试验条件
5.1.1车速里程表的示值检验应在4.2规定的环境条件下进行。5.1.2车速里程表在试验台上的安装位置应与使用车型中的实际安装位置相同。
5.1.3试验用电子转速表校验台精度不得低于1%土1字。5.14试验用的电源为直流稳压电源，试验时的电源电压应符合表9的规定。5：1.5温度计的准确度不得低于土1℃。5.2外观检查
TTKNYKAca
外观检查时，应给予约300LX的均匀照度，目距500mm，用视觉法检查。5.3基本误差试验
试验是用与电子转速表校验台比较的方法，按先上升后下降的顺序进行，在本试验中同时检验4.4要求。
5.4温度一电压特性试验
本试验在60km/h处进行。
5.4.1高温一电压特性
先在4.2规定的环境条件下，按5.3规定的方法检验车速里程表的示值（电源电压为试验电压）。接着将车速里程表放入高温箱中，随箱升温至55土2℃，保温2h后，分别将电源电压调至高（及低）电压，再按5.3规定的方法检验其示值，由此得出高温高压和高温低压与4.2规定的环境条件问的示值差值。然后将车速里程表取出，在4.2规定的环境条件下按5.3规定的方法检验其指示状态。5.4.2低温一电压特性
在4.2规定的环境条件下，按5.3规定的方法检验车速里程表的示值（电源电压为试验电压）。接着将车速里程表放入低温箱中，随箱降温至-20土3℃，保温2h后，分别将电源电压调至高（及低）电压，再按5.3规定的方法检验其示值，由此得出低温高压和低温低压与4.2规定的环境条件间的示值差值。然后将车速里程表取出，在4.2规定的环境条件下按5.3规定的方法检验其指示状态。若条件不具备时，也可将车速里程表取出箱外立即进行测试，且不得超过2min。
5.5耐温性试验
首先将车速里程表放入温度已降至-30土3℃的低温箱中，保温1h后取出，用视觉法检查其外观有无变形、开裂和涂覆层脱落等现象。然后将车速里程表在4.2规定的环境条件下放置1h。再将其放入温度已升至70土2℃的高温箱中，保温1h后取出，用视觉法检查其外观有元变形、开裂和涂覆层脱落等现象。要求试验箱在放入车速里程表后的12min内，能够恢复到其放入前已调准的温度。
试验后，车速里程表应在4.2规定的环境条件下放置不少于4h，再按5.3规定的方法检验其指示状态和示值。5.6振动试验
将车速里程表按正常工作位置固定在试验台上，试验时车速里程表应指示在上限值约60%处进行。
5.6.1振动试验台的振动波形为正弦波，加速度波形失真不得超过25%。5.6.2扫频应连续进行，频率随时间按指数规律变化。频率允许偏差5～50Hz时为其频率的土1%，大于50Hz时为其频率的土2%。5.6.3车速里程表先做扫频振动试验，接着做定频振动试验。5.6.4试验后检查各部分零件有无松动和损坏，然后将车速里程表在4.2规定的环境条件下放置不少于4h，再按5.3规定的方法检验其指示状态和示值。5、7耐久性试验
车速里程表按正常工作位置固定在试验台上，试验时给车速里程表以交变速度循环，每次循环使其指示速度由上限值的50%上升至上限值的80%，再回到上限值的50%，直至达到表5给出的累计里程数，本试验应进行下列项目的检查：
a）试验过程中，检查里程计数器有无卡死现象；b）试验后用视觉法检查：机械式里程计数器用于记录行驶里程的所有数字是否完整地排列在里程计数窗口内；数显示式里程计数器上各位数字的显示是否正常；
c）按本标准5.3规定的方法检验其指示状态和示值。5.8电源反向连接试验
将车速里程表按照图3所示接入电路，然后按4.10规定的试验参数进行试验。试验后在4.2规定的环境条件下，按5.3规定的方法检查其指示状态和示值。区装
V.一试验用电源
5.9电源过电压试验
车速里程表按4.11规定的试验参数进行A、B两种试验，试验后按5.3规定的方法检验其指示状态和示值。5.10电压干扰试验
试验时，车速里程表应指示在60km/h处。5.10．1抗正向电压干扰试验
将车速里程表按照图4所示接入电路中，电路参数见表10。然后使其在工作状态下按表8给出的试验参数进行试验，试验后按5.3规定的方法检验其指示状态和示值。
超电器驱动电路
交变摄药题
单发报落器
一大于 V,的直流电源：E—仅表供电电源；图4抗正向电压干扰试验（A和C种)电路TTKAoNYKAca
试验种
表10抗正向电压于扰试验（A和C种）电路参数R
取决于
用电源
5(100)
2(100)
1(100)
4（100）
0.6(200)0.4(150)
22(100)
2(100)
5.5（100)
1.5（100)
1.2(100)0.9(100)
注：括号内数值为电阻器的称功率，单位：W5.10.2抗负向电压干扰试验
11（100)
110000
选择元形或反L
任意一个组合
选择元形或反L
任意一个组合
将车速里程表按图5所示接入电路，电路参数见表11，然后使其在工作状态下按表8给出的试验参数进行试验。试验后按5.3规定的方法检验其指示状态和示值。
继电器驱动电路
交变报端器
单发据热器
大于V、的直电额一仪表供电电源图5抗负向电压干扰试验（B和D种）电路注
1）继电器开路时，S2闭合，S1向左端合上，对电容器充电。6
2）继电器闭路时，S2断开，加到仪表上供电电源（E1）被切断，S1向右端合上，电容器放电。
试验种类
表11抗负向电压干扰试验（B和D两种）电路参数V
取决于充
10（10)
20（10)
电用电源60（5）
27（100）
13（100）
10（10)
80（5)
40(10)
300（10）700（10)
210（10）
注：括号内的数值为电阻器的标称功率，单位：W防尘、防水试验
选择元形
或反L形
任意一个
选择元形
或反L形
任意一个
按GB/T4942.2中IP54规定的方法进行。试验后用视觉法检查：能否读出车速里程表在各刻度点的指示值及标度盘上各种标识符号。然后按5.3规定的方法检查其指示状态。
注：试验时应堵塞排气孔和通风孔。6检验规则
6．1出厂检验
车速单程表必须按4.3～4.5的规定检验合格后方能出厂，出厂检验未包括的项目制造厂仍应保证符合本标准的全部要求6.2型式检验
有下列情况之一时，一般应进行型式检验：a）新产品或老产品的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，每两年不少于1次；d）停产一年以上，恢复生产时；e）出厂检验结果与上次型式检验结果有较大差异时：f）国家质量监督机构提出型式检验要求时。6.3验收检验
用户的验收检验可以按GB/T2828进行，具体的验收项目、检查水平及AQL值等由供需双方商定。
6.4抽样及分组
6.4.1当用户使用GB／T2828进行验收时，本标准推荐采用a）一般检查水平：I；
b）合格质量水平：AQL值1～4.0；c）正常检查一次抽样。
6.4.2型式检验抽样应从出厂检验合格的同一批产品中随机抽取，数量不得TTKNYKACa
少于9只。
先将抽出的车速里程表样品按出厂检验进行复验，复验合格后将样品等分为三组进行试验。
a）第一组按下列项目顺序进行试验：电源反向连接试验、电压干扰试验、温度一电压特性试验、防尘试验、防水试验b）第二组按下列项目顺序进行试验：耐温性试验、电源过电压试验、振动试验。
c）第三组做耐久性试验。
注：对样品试制时的型式检验，样品的抽取及分组由生产厂自行确定，但每个检验项目的受检样品不得少于3只。
6.5判定规则
6．5.1车速里程表各项指标试验结果的判定按技术要求进行。6.5.2试验数据的处理应符合GB8170的规定。6.5.3车速里程表的型式检验必须全部符合本标准的要求，如有一项目不合格时，允许重新抽取加倍数量的产品（即增抽6套）就该不合格项目进行复验，如仍有不合格时，则判该批产品为不合格品。6．5．4耐久性试验不合格时，不允许重新加倍抽样复验7标志、包装、运输及贮存
7.1标志
车速里程表上应标明制造厂名或商标，产品型号或名称，检查标志和制造年月。
7.2包装
7.2.1包装箱应牢固，产品在箱内不应窜动，产品随带之附件原则上应装在同一箱内，装箱后的总质量不得超过40kg。7.2.2包装箱外壁的文字和标志应包括下列内容：a）发货的文字与标志：收货单位名称及地址、产品名称、型号及规格、数量和发货单位名称等：
b）运输作业的文字与标志：每箱产品总质量及其它标志，如“小心轻放”、“向上”、“怕湿”等字样及标志。7：2.3随同产品供应的技术文件有：装箱单、产品出厂合格证。7.3贮存
产品在贮存过程中，不得受潮、腐蚀、重压、碰撞，不得接触酸、碱等物质和有机溶剂。
7.4储存期
车速里程表的储存期为一年（以生产日期算起），在储存期内，车速里程表应符合本标准的规定。
