【QB轻工标准】 QB 2112-1995 硼硅酸盐玻璃制品

中华人民共和国行业标准
QB/T2111.1、2111.2-95
QB2112-95
硼硅酸盐玻璃制品
1995—06-07发布
中国轻工总会发布
1996-03--01实施

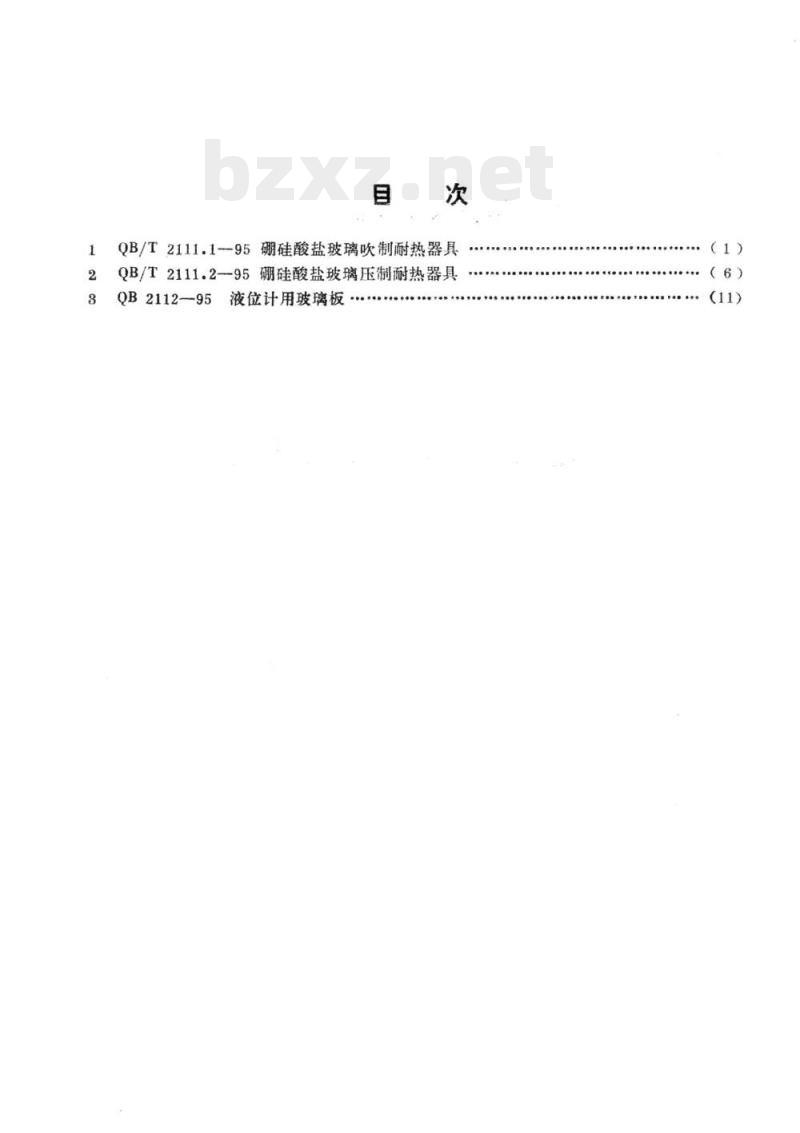

QB/T2111.1-95硼硅酸盐玻璃吹制耐热器具QB/T2111.2-95硼硅酸盐玻璃压制耐热器具QB2112—95
液位计用玻璃板bzxZ.net

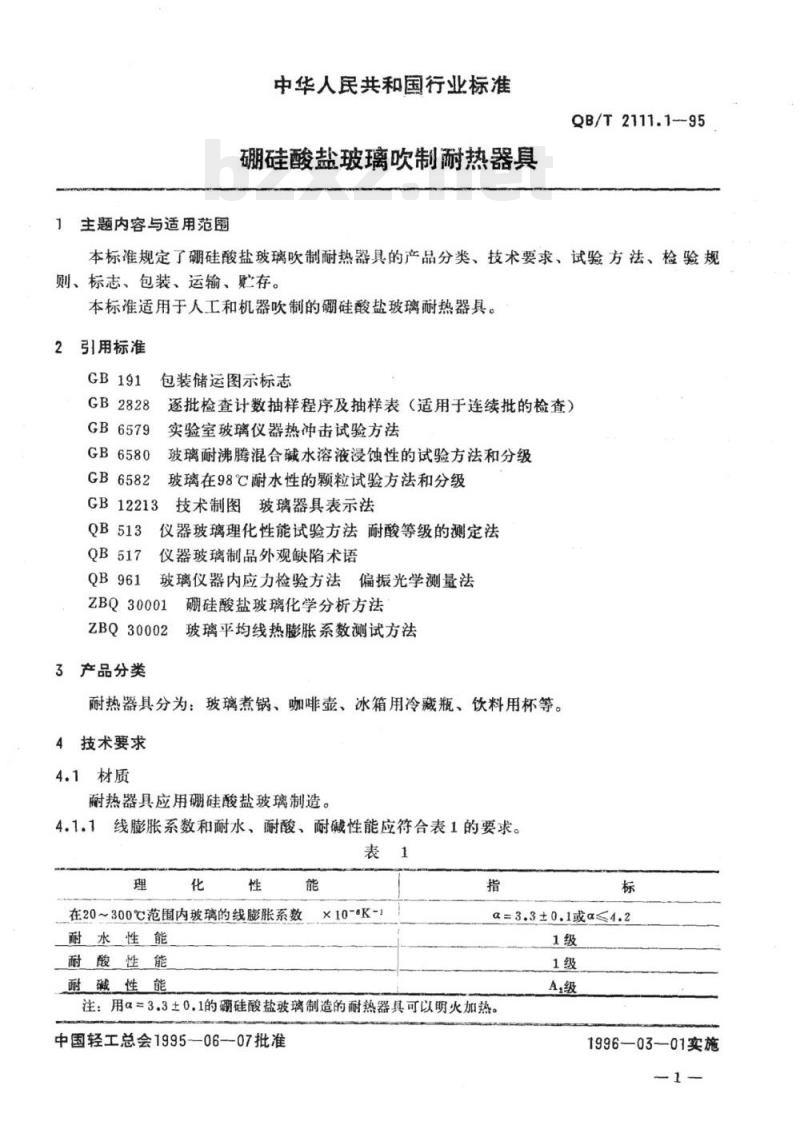

1主题内容与适用范围
中华人民共和国行业标准
硼硅酸盐玻璃吹制耐热器具
QB/T2111.1--95
本标准规定了硼硅酸盐玻璃吹制耐热器具的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于人工和机器吹制的硼硅酸盐玻璃耐热器具。2引用标准
GB2828
包装储运图示标志
逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB6579
实验室玻璃仪器热冲击试验方法GB6580
GB6582
GB12213
玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级玻璃在98℃耐水性的颗粒试验方法和分级技术制图玻璃器具表示法
仪器玻璃理化性能试验方法耐酸等级的测定法仪器玻璃制品外观缺陷术语
玻璃仪器内应力检验方法偏振光学测量法ZBQ30001
硼硅酸盐玻璃化学分析方法
ZBQ30002
3产品分类
玻璃平均线热膨胀系数测试方法耐热器具分为：玻璃煮锅、咖啡壶、冰箱用冷藏瓶、饮料用杯等。4技术要求
4.1材质
耐热器具应用硼硅酸盐玻璃制造。4.1.1线膨胀系数和耐水、耐酸、耐碱性能应符合表1的要求。表1
×10-8K-1
在20～300℃范围内玻璃的线膨胀系数耐水性能
耐酸性能
α=3.3±0.1或a≤4.2
耐碱性能
注：用a=3.3±0.1的硼硅酸盐玻璃制造的耐热器具可以明火加热。中国轻工总会1995-—06-07批准A.级
1996—03-—01实施

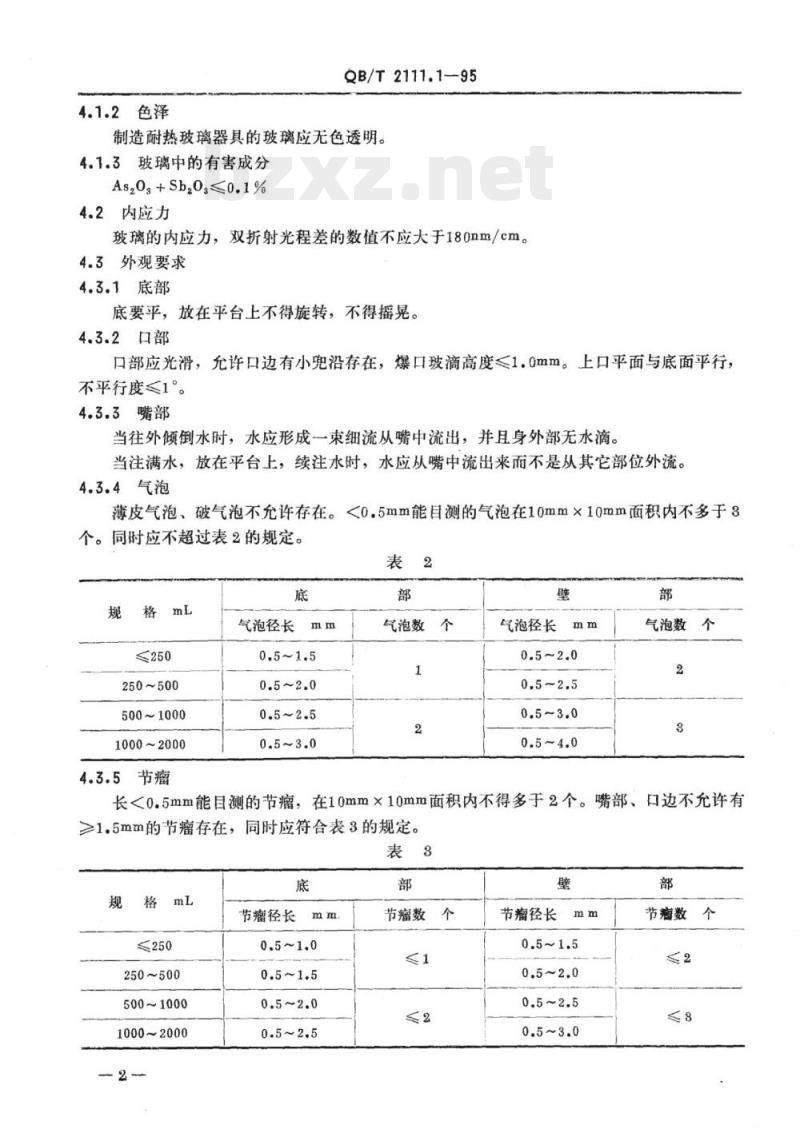

4.1.2色泽
QB/T2111.1—95
制造耐热玻璃器具的玻璃应无色透明。4.1.3玻璃中的有害成分
As,0.+Sb,0,<0.1%
4.2内应力
玻璃的内应力，双折射光程差的数值不应大于180nm/cm。4.3外观要求
4.3.1底部
底要平，放在平台上不得旋转，不得摇晃。4.3.2口部
口部应光滑，允许口边有小兜沿存在，爆口玻滴高度≤1.0mm。上口平面与底面平行，不平行度≤1
4.3.3嘴部
当往外倾倒水时，水应形成一束细流从嘴中流出，并且身外部无水滴。当注满水，放在平台上，续注水时，水应从嘴中流出来而不是从其它部位外流。4.3.4气泡
薄皮气泡、破气泡不允许存在。<0.5mm能目测的气泡在10mm×10mm面积内不多于3个。同时应不超过表2的规定。
250~500
500~1000
1000~2000
4.3.5节瘤
气泡径长
气泡数个
气泡径长
气泡数
长<0.5mm能目测的节瘤，在10mm×10mm面积内不得多于2个。嘴部、口边不允许有≥1.5mm的节瘤存在，同时应符合表3的规定。表：
≤250
250~500
500~1000
1000~2000
节瘤径长mm
节瘤数个
节瘤径长
节瘤数个

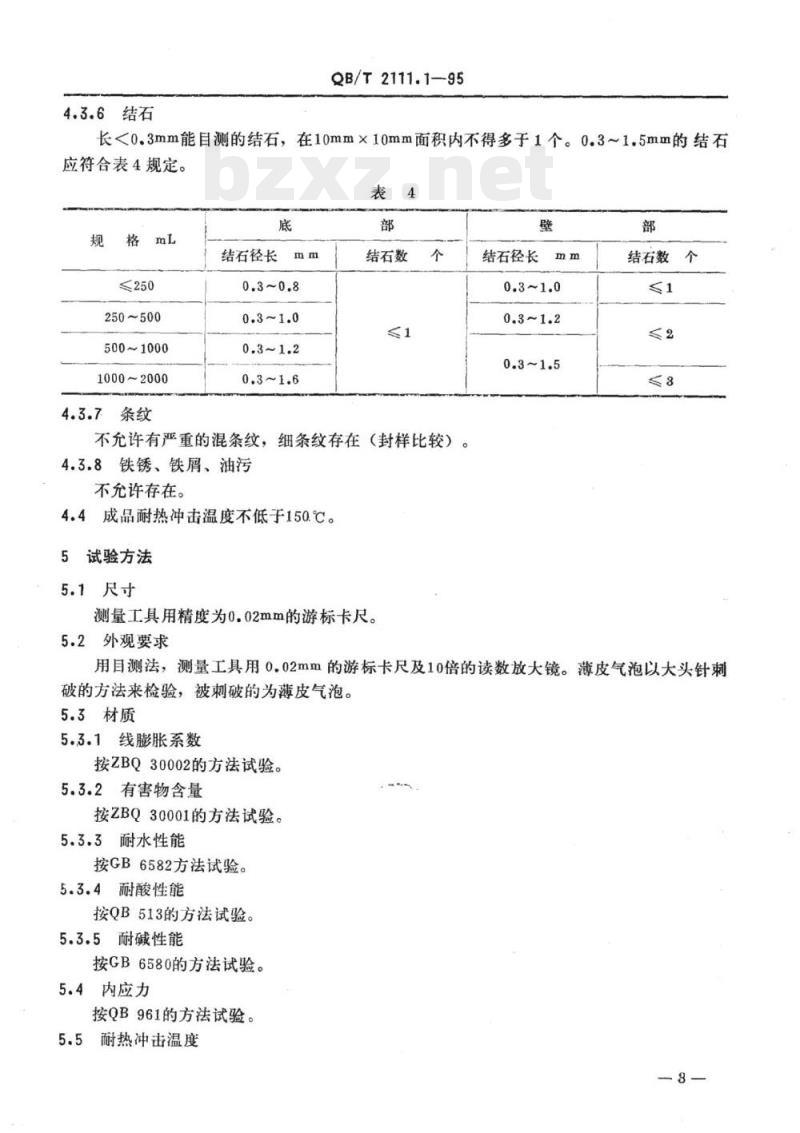

4.3.6结石
QB/T2111.1-95
长<0.3mm能目测的结石，在10mm×10mm面积内不得多于1个。0.3~1.5mm的结石应符合表4规定。
≤250
250~500
500~1000
1000~2000
4.3.7条纹
结石径经长
结石数
不允许有严重的混条纹，细条纹存在（封样比较）。4.3.8铁锈、铁屑、油污
不允许存在。
4.4成品耐热冲击温度不低于150℃。5试验方法
5.1尺寸
测量工具用精度为0.02mm的游标卡尺。5.2外观要求
结石径长
结石数
用目测法，测量工具用0.02mm的游标卡尺及10倍的读数放大镜。薄皮气泡以大头针刺破的方法来检验，被刺破的为薄皮气泡。5.3材质
5.3.1线膨胀系数
按ZBQ30002的方法试验。
5.3.2有害物含量
按ZBQ30001的方法试验。
5.3.3耐水性能
按GB6582方法试验。
5.3.4耐酸性能
按QB513的方法试验。
5.3.5耐碱性能
按GB6580的方法试验。
5.4内应力
按QB961的方法试验。
5.5耐热冲击温度
按GB6579的方法试验。
检验规则
6.1检验类别
QB/T2111.1-95
产品检验分为出检验和型式检验两类。6.2出厂检验（或交收检验）
6.2.1检验项目和要求
产品出厂时应按表5规定的项目进行检验，检验合格的产品方可出厂，出厂时应附有合格证。
检验项目
线膨胀系数
有害成分
耐水性能
耐酸性能
耐碱性能
耐热冲击
6.2.2抽检方法
技术要求
按GB2828进行抽检。
6.2.3检验项目分类
a。A类内应力；
b。B类尺寸，外观缺陷。
6.2.4批量
试验方法
出厂检验
型式检验
厂内检验以班产量为一批。向商业用户交货，以同一时间交付的同一品种同一规格为一批。
9.2.5抽样方法
采用一次抽样方案。
6.2.6检查水平
按特殊检查水平S一4。
6.2.7合格质量水平（AQL）
A类为2.5；
B类为4.0。
—4—
QB/T2111.1-95
6.2.8耐热冲击每批抽取5只样品，如有炸裂，即判该批产品为不合格。6.3型式检验
6.3.1检验项目和要求
型式检验的项目是技术要求的全部项目。用第5章的试验方法进行试验时，应符合要求。6.3.2有下列情况之一时，进行型式检验。a。新产品试制定型鉴定；
b。正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c.正常生产时，每半年进行一次检验；d.出厂检验结果与上次型式检验有较大差异时；e。国家质量监督机构提出型式检验的要求时。6.3.3抽样与组批规则
所有样品均应在合格产品中抽取、抽检按6.2.5款执行：4.1条的检验抽样，每次不少于2个。
6.4判定规则
按表5的规定项目进行检验，各项均符合要求时，判该批产品合格。7标志、包装、运输、贮存
7.1标志
7.1.1产品上可印有本厂商标及产品编号。7.1.2包装箱上的标志应符合GB191的有关规定。7.2包装
耐热器具应用纸盒包装。包装盒上应有生产厂名、地址、电话、邮政编码。7.3运输
耐热器具可用任何运输工具运输，装御不得抛掷。应有防雨、雪措施。7.4贮存
包装后的耐热器具应在室内贮存。附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国玻璃仪器标准化中心归口。本标准由北京玻璃仪器厂负责起草。参加起草的单位有：上海亚太技术玻璃公司、沈阳玻璃仪器厂、太原中元玻璃厂。本标准主要起草人：刘家骏、郑利梅、陈震林、于占泉、侯振志。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
