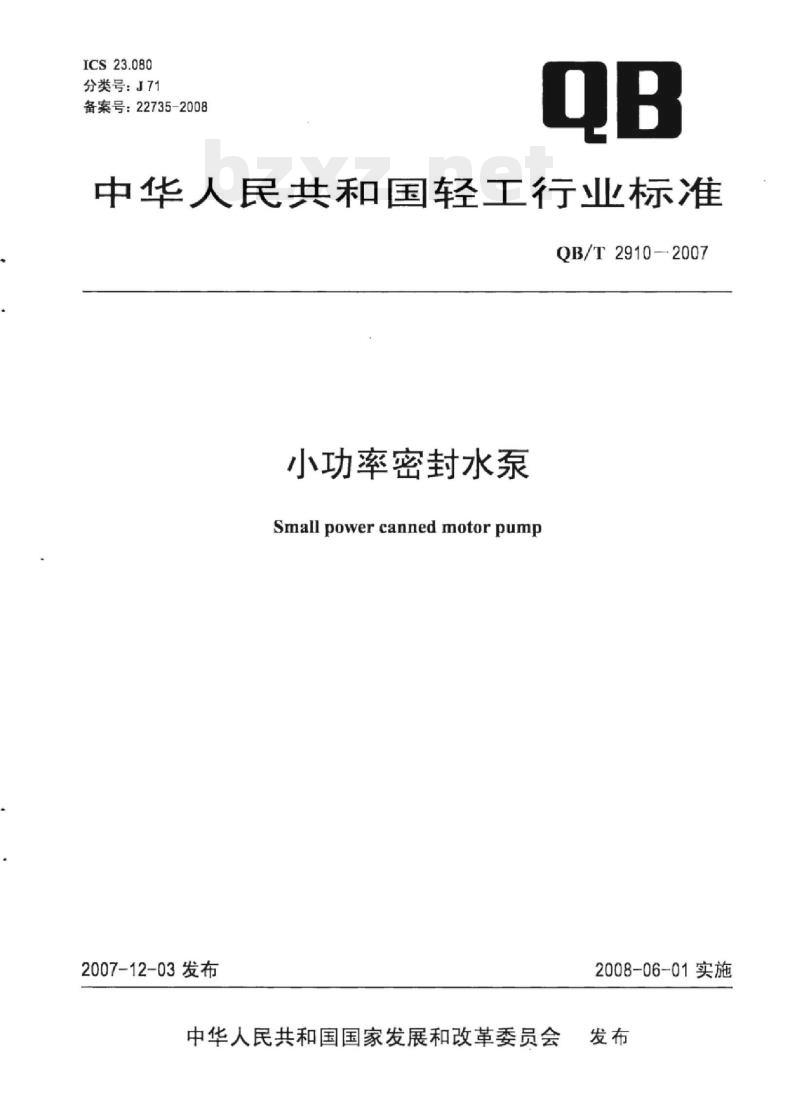

【QB轻工标准】 小功率密封水泵

ICS23.080
分类号：J71
备案号：22735-2008
中华人民共和国轻工行业标准
QB/T2910-2007
小功率密封水泵
Smallpowercannedmotorpump
2007-12-03发布
中华人民共和国国家发展和改革委员会2008-06-01实施
QB/T2910-2007

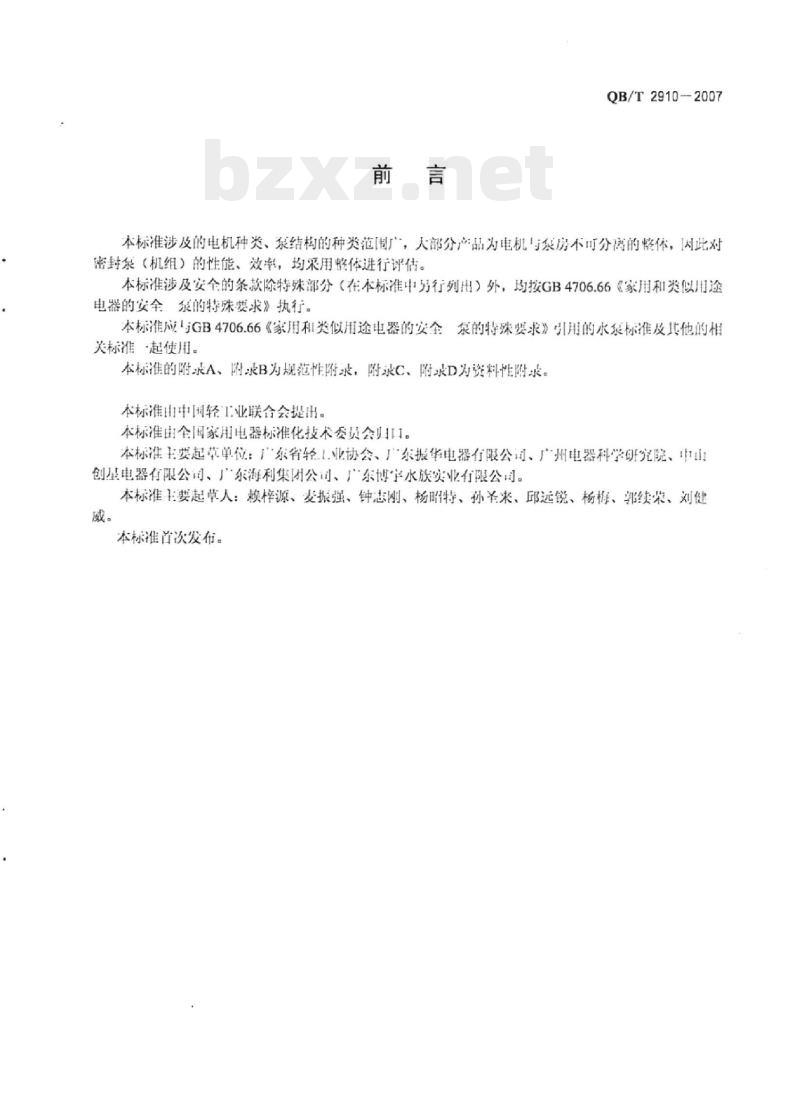

本标准涉及的电机种类、泵结构的种类范[制广，天部分产品为电机与泵房不可分离的整体，「因此对密封象《机组）的性能、效率，均采用整体进行评估。本标准涉及安全的条款除特殊部分（在本标准中另行列出）外，均按GB4706.66《家用和类似用途电器的安全泵的特殊要求》执行。本标准应亏GB4706.66《家用和类似用途电器的安全泵的特殊要求》叫用的水泵标催及其他的相关标准一起使用。
本标准的附录A、附录B为规范性附录，附录C、附录D为资料性附录。本标准围中轻工业联合会提出。本标准由全国家用电器标准化技术委员会归。本标准主要起草单位：广东省轻工业协会、广东报华电器有限公司、广州电器科学研究院、中山创基电器有限公司、广东海利集团公司、广东博宇水族实业有限公司。本标准主要起草人：赖梓源、麦振强、钟志刚、杨昭特、孙杀来、邱远锐、杨梅、郭续荣、刘健威。
本标准首次发布。

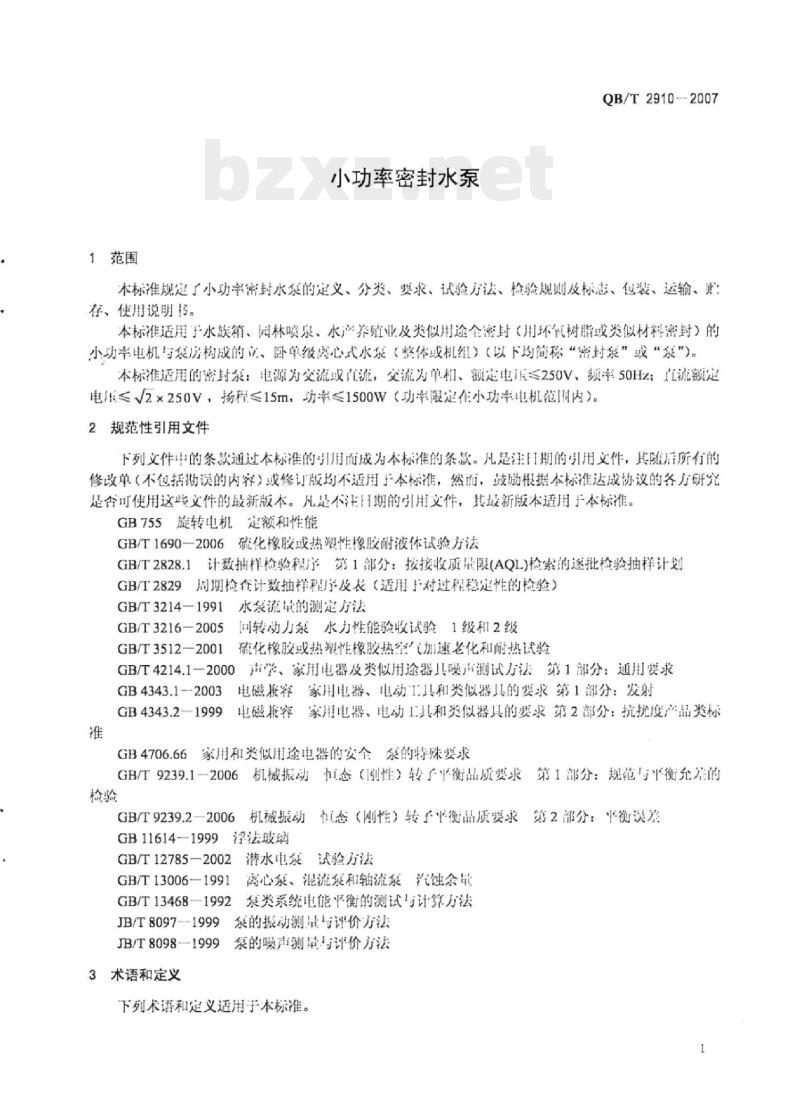

1范围
小功率密封水泵
QB/T2910-2007
本标准规定了小功率密封水泵的定义、分类、要求、试验方法、检验规则及标志、包装、运输、则存、使用说明书。
本标准适用于水族箱、园林喷泉、水产养殖业及类似用途全密封（用环代树脂或类似材料密封）的小功率电机与策房构成的立、卧单级离心式水泵（整体或机组）（以下均简称“密封泵”或“泵\）。本标准适用的密封泵：电源为交流或直流，交流为单相、额定电≤250V、频率50Hz：直流额定电压≤V2×250V，扬程≤15m，功率≤1500W（功率限定在小功率电机范用内）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755旋转电机定额和性能
GB/T1690一2006硫化橡胶或热塑性橡胶耐液体试验方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829周期检查计数抽样程序及表（适用于对过程稳定性的检验）GB/T3214一1991水泵流量的测定方法GB/T3216-2005[回转动力泵水力性能验收试验1级和12级硫化橡股或热塑性橡胶热室气加速老化和耐热试验GB/T3512-2001
GB/T4214.1一2000学、家用电器及类似用途器儿噪市测试方法第1部分：通用要求GB4343.12003
GB4343.21999
电磁兼容家用电器、电动工具和类似器具的要求第1部分：发射电磁兼容家用电器、电动1具和类似器具的要求第2部分：抗扰度产品类标家用和类似用途电器的安全聚的特殊要求GB4706.66
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡充差的检验
GB/T9239.2—2006
GB11614-1999
机械振动恒态（刚性）转子平衡品质要求第2部分：平衡误差浮法玻璃
潜水电泵试验方法
GB/T12785—2002
GB/T13006—19917
离心泵，混流泵利轴流泵汽蚀余量泵类系统电能平衡的测试与计算方法GB/T134681992
泵的报动测量与评价方法
JB/T8097--1999
JB/T8098一1999泵的噪声测量与评价方法3术语和定义

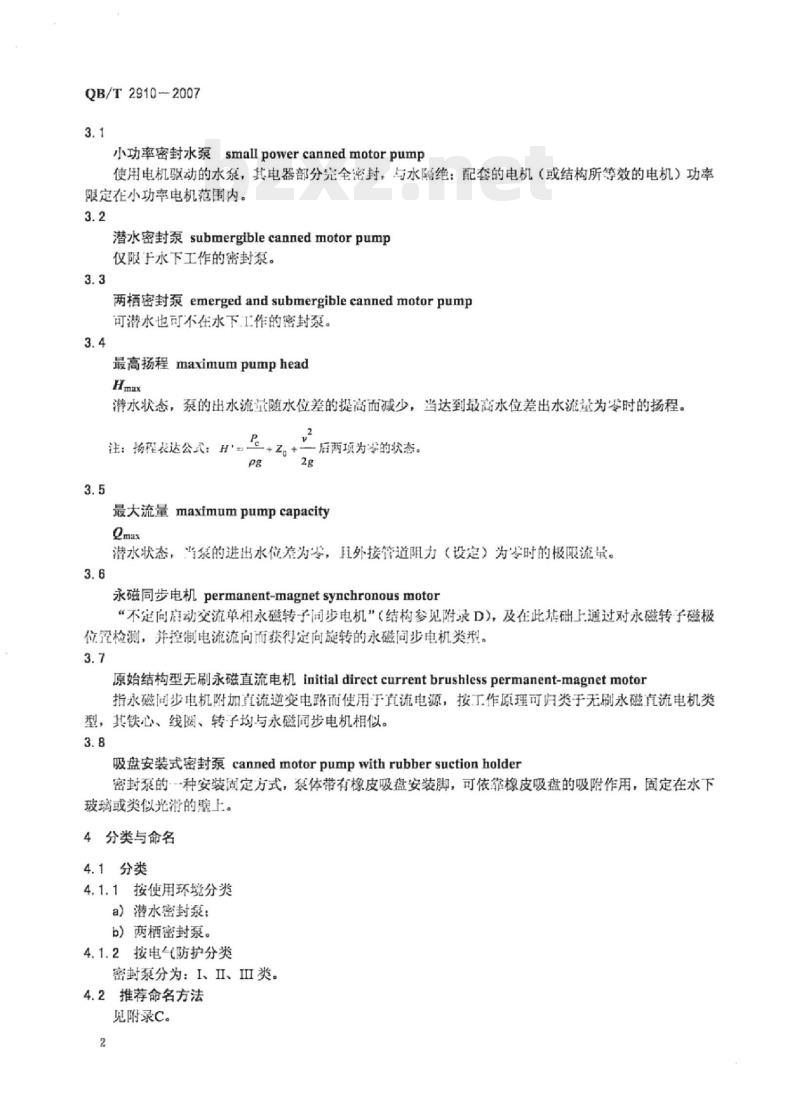

下列术语和定义适用于本标准。1
QB/T2910-2007
小功率密封水泵smallpowercannedmotorpump使用电机驱动的水泵，其电器部分完全密封，与水隔绝：配套的电机（或结构所等效的电机）功率限定在小功率电机范围内。
潜水密封泵submergiblecannedmotorpump仅限于水下工作的密封泵。
两栖密封泵emergedandsubmergiblecannedmotorpump可潜水也可不在水下工作的密封泵。3.4
最高扬程maximumpumphead
潜水状态，泵的出水流量随水位差的提高而减少，当达到最高水位差出水流量为零时的扬程。注：扬程表达公式：H\
后两项为零的状态。
最大流量maximumpumpcapacity
潜水状态，当的进出水位差为零，且外接管道阻力（设定）为零时的极限流量。3.6
永磁同步电机permanent-magnetsynchronousmotor“不定向启动交流单相永磁转子同步电机”（结构参见附录D），及在此基础上通过对永磁转子磁极位空检测，并控制电流流向而获得定向旋转的永磁同步电机类型。3.7
原始结构型无刷永磁直流电机initialdirectcurrentbrushlesspermanent-magnetmotor指永磁同步电机附加直流逆变电路而使用于真流电源，按工作原理可归类于无刷永磁直流电机类型，其铁心、线圈、转子均与永磁同步电机相似。3.8
吸盘安装式密封泵cannedmotorpumpwithrubbersuctionholder密封泵的-种安装固定方式，泵体带有橡皮吸盘安装脚，可依靠橡皮吸盘的吸附作用，固定在水下玻璃或类似光滑的壁上。
4分类与命名
4.1分类
4.1.1按使用环境分类
a）潜水密封泵：
b）两栖密封泵。
4.1.2按电气防护分类
密封泵分为：I、I、II类。
4.2推荐命名方法
见附录C。

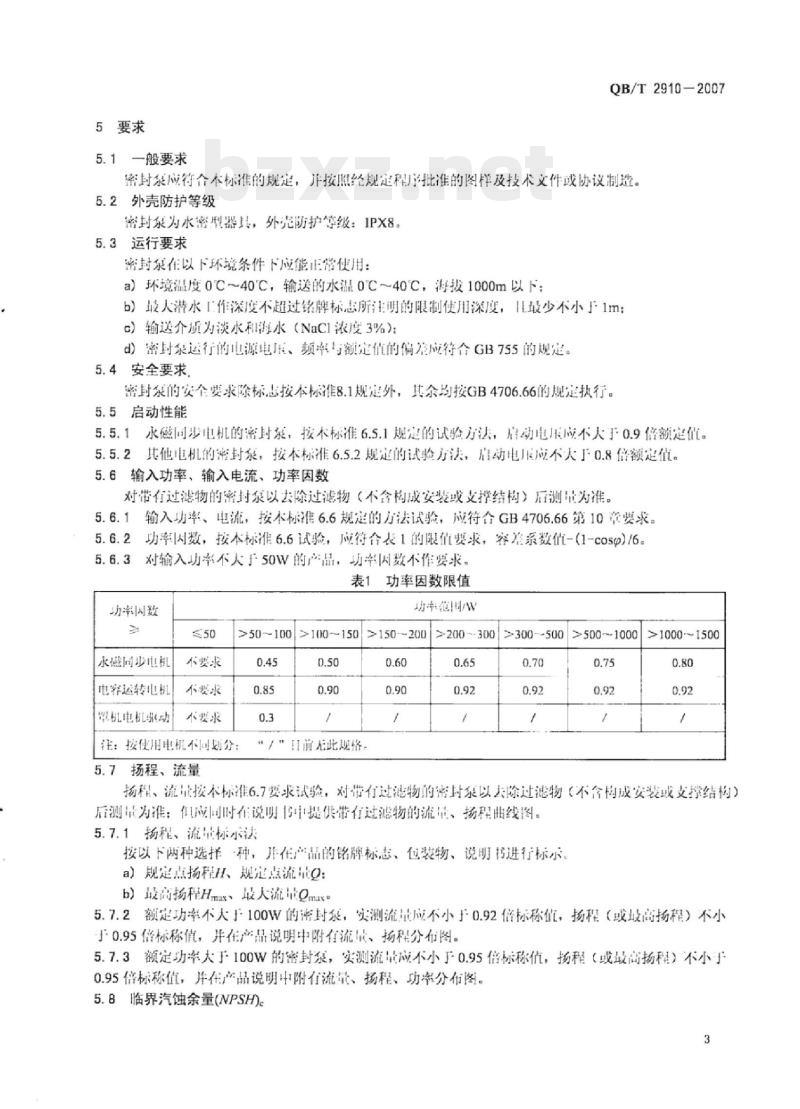

5要求
5.1一般要求
QB/T2910-2007
密封泵应符合本标准的规定，并按照经规定程序批准的图样及技术文件或协议制造。5.2外壳防护等级
密封泵为水密型器其，外光防护等级：IPX8。5.3运行要求
密封泵在以下环境条件下应能正常使用：a）环境温度0℃～40℃，输送的水温0℃～40℃，游拨1000m以下：b）最人潜水作深度不超过铭牌标志所注明的限制使用深度，儿最少不小于1m：e）输送介质为淡水和海水（NaCI浓度3%)）：d）密封东运行的电源电压，频率与额定值的偏美应符合GB755的规定。5.4安全要求
密封泵的安个要求除标志按本标准8.1规定外，其余均按GB4706.66的规定执行。5.5启动性能
5.5.1水磁同步电机的密封录，按本标准6.5.1规定的试验方法，启动电压成不大于0.9倍额定值。5.5.2其他电机的率封东，按本标准6.5.2规定的试验方法，启动电压应不大于0.8倍额定值。5.6输入功率，输入电流、功率因数对带有过滤物的密封泵以去除过滤物（不合构成安装或支撑结构）后测量为准。5.6.1输入功率、电流，按本标催6.6规定的方法试验，应符合GB4706.66第10章要求。5.6.2功率因数，按本标准6.6试验，应符合表1的限值要求，容准系数值-（1-coso)/6。5.6.3对输入功率不大于50W的产品，功率叫数不作要求。表1功率因数限值
功率内数
水磁同步电机
电容运转电机
留机电机鼎动
不要求
不要求
不要求
功牛范国W
200-300300~500
>50~100>100~150>150~200
注：按使用电机不同划分：
5.7扬程、流量
“/”目前无此规格
>500~1000
>1000~1500
扬程、流量按本标准6.7要求试验，对带有过滤物的封泵以去除过滤物（不个构成安装或支撑结构）后测量为准：供应同时在说明书中提供带在过滤物的流量、扬程曲线图。5.7.1扬程、流量标小法
按以下两种选择一种，并在产品的铭牌标志、包装物、说明转进行标示。a）规定点扬程H、规定点流量O：b）最高扬程Hmas、最人流量Omax。5.7.2额定功率不大100W的海封泵，实测流量应不小于0.92倍标称值，扬程（或最高扬程）不小于0.95倍标称值，并在产品说明中附有流量、扬程分布图。5.7.3额定功率大于100W的密封泵，实测流量应不小于0.95倍标称值，扬程（或最高扬程）不小于0.95倍标称值，并在产品说明中附有流量、扬程、功率分布图。5.8临界汽蚀余量(NPSH)e
QB/T2910-2007
该项月由生产厂自行选择，标有临界汽蚀余量(NPSHD。的两栖密封泵，根据说明书标明的数据，按本标准6.8试验，应小于1.05倍标称值。5.9效率、效率曲线
在额定电压下，密封泵在规定工作点或最大效率点的效率应不小于表2的限值要求，容差系数值一（限值×5%）。按GB/T12785-2002的规定，把试验结果换算为以规定转速为基准的数据后绘制效率曲线。
表2效率限值
效率/（%）
水能同步电机
中间出水
水壁同步电机
切向出水
电容运转电机
切向出水
极电机动
不要求
不要求
不要求
不婴求
无品水磁配流电机
不要求
功率范围/W
>50~100>100~150>150~200
法：按更用电机及理水不同区别：5.10噪声和振动
”日前无此规格
>300~500>500~1000|>10001500
>200~300
5.10.1只用于室外的密封泵，不作潜水噪声要求：只用于室外H功率不大于100W的两栖密封泵，不作陆上噪声要求。不作噪要求的密封泵除外，其他密封泵应在产品标牌或说明书上标识噪声值，标识值不应超过实测值的+3dB。
5.10.2密封泵潜水噪声：用于水族箱（含类似用途）的密封泵，需按本标准6.10.1要求做潜水噪声检测，噪检迎声压级A计权分贝数应分别不超过表3的限定值。5.10.3两概密封泵陆上噪声试验按本标准6.10.2要求的工作状态考核，陆上噪声评价应不超过JB/T8098-1999的C级规定。
5.10.4振动煜求：功率不小于100W的两栖密封系，陆上振动测试应满足JB/T8097一1999规定的C级要求。
表3潜水噪声检测限值
功率/W
噪声限价/dB（A）
5.11电磁兼容
>25~50
>50~100
>100~150
>150~200
>200~300
>300~400
5.11.1配有半导体装置调节控制器的无刷永磁直流电机密封泵或带有电子控制的其他密封泵，其对外无线电发射十扰应满足GB4343.1-2003第4章的要求。5.11.2使用市电供电的无刷水磁直流电机的密封泵或带有电子控制的其他密封泵，抗干扰应满足GB4343.2-1999中7.2.2的要求：使用电池供电的密封泵，应满足GB4343.2-1999中7.2.3的要求。5.12外观、部件
5.12.1泵表面不应有不符合要求的变形、毛刺、裂纹、凸起、凹陷、斑点、划痕、磨损或其他损伤：产品表面不应有灌封料流挂或痕迹。4
QB/T2910-2007
5.12.2结构各部件装配应完整、齐全、正确，装配不应有不符合要求的间隙或变形，紧估件固，无松动，外观端正整齐。
5.13泵结构防漏性能
泵结构各部件应密封配合良好。有定的耐水压强度。其抗水儿及防渗漏性能，在经受在标准6.13试验中，不应有变形、爆裂、渗漏现象。5.14转子（含泵叶）
5.14.1与液体接触的转子、转轴，必须是抗隔蚀的，或者妆盖有耐久密封保护作用的抗隔蚀材料5.14.2无包封的烧结型转子应丝受标准6.14的异常运行试验，不心有变形或破裂现象5.14.3转了，东川静平衡要求：输入功率≥100W的密封泵，旋转零件应进行静平衡试验，衡“级应符合GB/T9239.2一2006规定的G6.3级的要求，叶轮最大外冶上的不平质量不应超过3g5.15橡胶件
5.15.1橡胶吸盘脚与泵体的联接要准靠，在小下光滑玻璃单1的吸附力能经受本标6.15.1的试验。
5.15.2橡胶件（含橡胶吸盘）经受本标准6.15.2的抗水试验，应仍能保持正常使用功能5.15.3橡胶件（含橡胶吸盘）经受本标准6.15.3的抗老化试验，应仍能保持正常使用功能5.16塑料件褪色
塑料件按本标准6.16试验，不应有褪色现象。5.17无故障运行时间
求按6.17的试验方法连续运行，无故障运行时间不应少于半年。6试验方法
6.1试验环境
个人C压：环境温度（25±5）℃：输送液体为普通清水，水温保持件亲标志温度的-5-0K范围内（密时标惠温度限35℃～40℃）。6.2试验电源
试验电源满足GB755一2000中6.2.1.1，谐波电川系数0.02的规定，试验电源在接通器具时的最大压降应不人于1%
6.3仪表
试验的仪表应符合GB/T12785一2002及本标准附求A的要求。6.4运转
试验应在运转稳定的状况下进行，测量时主要参数的最人波动幅度及同一参数多次重复读数的变化值成满是GB/12785一2002表2的2级要求，1测为不稳定运转6.5启动试验
6.5.1永磁同步电机泵启动试验
6.5.1.1用于型式试验的启动试验测试系统的管道及阀门处于最大流量状态，电源电压从3/5额定电压开始，以不人于3V/s的速度递增，直到录运动出水，并观察是否在3s内进入正常运转，如无法进入稳定运转，则再继续以不人1V/s的速度递增，直到泵稳定运转，读取泵稳定运转的电压指示值。测量3次，取3次显示中最人电值为判断依据，不人0.9倍额定电压为合格6.5.1.2用于生产检测的启动试验泵不连接出水管沉于水中，试验电用为0.9倍额定电压，在无冲式电流下接入电源进行测试，应在3s内进入正常运转。测量3次，启动后每次的运行时间小5s，3次均能启动为合格6.5.2其他电机泵启动试验
QB/T2910-2007
6.5.2.1用于型式试验的启动试验设置工作于最大流量状态，接入0.8倍额定电压，应在3s内进入正常运转，测量3次，3次均能启动为合格。
6.5.2.2用于生产检测的启动试验泵不连接出水管沉于水中，接入0.8倍额定电，应在3s内进入正常运转，测量3次，3次均能启动为合格。
6.6输入功率、电流、功率因数
6.6.1用于型式试验
按GB/T12785一2002和本标准附录A的要求，调节阀门使泵扬程从零至最大，分别测量泵的功率、电流、功率因数的最人值。
6.6.2用于生产中的检验
对于生产中的检验可依据该录的特性曲线选择易于检验操作及判断的工作点，用数据对应方法检测。
6.7扬程、流量
在额定电压下，按GB/T12785一2002和本标准附录A的要求试验。6.7.1规定工作点扬程H、规定工作点流量Q的测量在额定电压下，按GB/T12785一2002和本标准附录A的要求，调节阀门使泵工作在规定点的扬程，测得在此规定工作点的流量。
6.7.2最大流量Omax最高扬程Hmux的测量在额定电压下，按GB/T12785一2002和本标准附录A的要求，调节阀门使泵工作在零扬程，测得最大流苯Omax。
6.8临界汽蚀余量
临界气蚀余量，按GB/T3216一2005中7.3试验方法，应符合5.8要求。6.9效率、效率曲线
根据测得的输入功率及扬程、流量等数据，按GB/T12785一2005的规定，计算规定工作点或最大效率点的效率及绘制效率曲线。
6.10振动和噪声
6.10.1潜水噪声试验
按附录B规定进行，噪声检测声压级A计权分贝数应符合表3的限值要求。6.10.2陆上噪声试验
两栖密封泵按说明括规定的方法安装固定，在额定电压、额定频率、低压头（泵最低扬程的管道连接）状态下运行，试验按JB/T8098一1999规定进行，应满足C级要求。6.10.3振动试验
按JB/T8097一1999规定进行，应满足C级要求。6.11电磁兼容
6.11.1配有半导体装置调节托制器的无刷水磁直流电机密封泵或带有电子控制的密封泵，其对外无线电发射干扰按GB4343.1一2003第5章、第6章试验。6.11.2使用市电供电的无刷永磁直流电机密封泵、带有电子控制的密封系及使用电池供电的密封泵抗千扰按GB4343.2-1999第5章试验。6.12外观、部件检验
在光线良好的环境下，用肉眼观紧，应满足5.12要求。6.13泵结构防漏试验
QB/T2910-2007
密封泵封闭进水！1，在出水门实施以最人扬程1.5倍压力的静水压，保持5min，应无破裂或渗漏现6.14转子（含泵叶）试验
6.14.1泵不连接出水管，潜于水中，用变频电源作额定频率下启动，逐步调整至1.3倍额定转速，电压不人于1.3倍额定电压，运行10min，检存转子（含策口十）是否有变形或破裂现象。6.14.2转子（含叶）静平衡试验按GB/T9239的规定。6.15胶吸盘试验
6.15.1橡胶吸盘与泵体的联结试验密封东整个潜扩水中，密封系转轴垂直，用橡胶吸盘吸附于玻璃鱼备工的垂真壁上，作密封的转轴位置下方吊量为0.25倍密封泵平量、密度不小J-5g/em的础码（码准确度+0.5%），通电运行10min观察密封泵是否下移或掉落。
6.15.2橡胶件抗水试验
按GB/T1690一2006第6掌、第7常，经受热水70℃7天，尺寸变化应小2%～+3%，橡胶吸盘应仍能保持吸附定位能力，其他橡胶件检查是否保持正常的使用功能。6.15.3橡胶件抗老化试验
按GB/T3512一2001第4案的规定进行试验，用热宝“老化70℃×7d后，橡胶吸盘应仍能保持吸附定位能力，其他橡胶件检代是否保持正带的使用功能。6.16塑料件褪色试验
将塑料件没泡在70℃热水中10min，用脱脂耀球在表面来叫擦拭10次，检套棉球是否染色，塑料件是否有褪色。
6.17无故障运行时间试验
在额定电压下，调节阀门使密封泵输入功率处于最人状态，连续工作，记录连续正常工作的时间。在达到180大后，检查产品是否仍能正常1作，是否有外壳变形、灌封开裂现象：检套转了是否与定子产生磨擦，有无爆裂现象，东有无明晶变形。经无敌障运行时间试验后的产品，应仍能满足工作温度下电气强度和泄漏电流的安企要求。7检验规则
7.1型式检验
7.1.1州遇下列情况之者，应进行型式检验。a)新产品投产前：
b）半结构、材料、1艺的变更，可能引起产品某些特性参数变化时：c）当生产（出厂）检验的结果与以前的型式检验出现不可容许的偏差时：d）正常生产的产品，应定期进行型式检验抽检，至少争年进行次：e）停产半年以上，恢复生产时：f）[国家质量监性机构提出型式检验的要求时。7.1.2型式检验的样品应在检验合格的产品中抽取，抽取批量按GB/T2829的规定，检验数至少3台。7.1.3型式检验项目见表4。
7.2出厂检验
7.2.1出厂检验项目按表4，出厂检验为产品交货的交收检验。7.2.2出厂检验方案按以下规定或由生产厂和需方共间商定。a）出厂检验逐批进行，按GB/T2828.1有关规定，采用-次计数抽样检在，检验水平S-1～S-4，样本最少5台，最多13台：
b）不合格分为致命缺陷和A、B两类，不合格分类见表4，凡涉及安全的项目均为致命缺陷：7
QB/T2910-2007
c）接收质量限（AQL），A类为2.5，B类为4.0：本标准规定的批质量以每百单位产品不合格品数表示；致命缺陷判定为一台项不合格即为该批产品不合格：d）出厂检验不合格，应重新提安检验，对重新提交检验样本的应采用加严检验抽样方案。表4型式/出厂检验项目及不合格分类序号
试验！
安全要求
筑、扬程
，效中
动中周款
界气键余量
汇滋兼容
构防公
转产（含装）
现科件视色要求
不台格分类
型式检验
必您·
8标志、包装、运输、购存、使用说明书8.1标志
8.1.1密封泵体明显部位应印有或牢固贴有铭牌标志。8.1.2标志内容应包括：
a）产品名称、型号：
输入电流
输入功率Www.bzxZ.net
出厂检验
电强度：1.2倍试验电压·1s
工作状态下泄渤电流
按地电阻：在牛产1序中检查
电源线连技：在生产序中检查
A类不合格：V：
B类不合格：O：
安全要求为致命缺陷。
6）额庭电压、频率、电流（或功率）、最大潜水深度、扬程、流量、1作介质温度：o）注意及警告：
d）GB4706.66第7章标惠的其他要求：e）制造）名称或商标。
8.1.3其他标志内容应包括：
a）体应印有或贴有生产口期的标记：8
b）有噪声限值要求的产品应在产品铭牌或说明书上标识噪声值。8.2包装、使用说明书
8.2.1小包装（销售包装）
QB/T2910-2007
使用小包装的产品包装盒上应有铭牌的所有内容及！址、联系电话.包装盒应有防潮和防码撞措施盒内应附有合格证、说明书、维修卡、配件及附件清单。8.2.2大包装箱（运输辅助包装）大包装箱应印有型号、名称、使用电压，并标明出厂【期、重量、体积、防晒、防潮、防压等标记。8.3运输
产品在运输过程中不应倒置、择、碰撞，应小心轻放：要防山谢直接淋装：不应在包装箱增放重物，防止压伤包装箱及其内装的产品。8.4购存
8.4.1则：存产品的地方要求防潮、通风、下燥，不应有腐蚀性气体和液体，不应与含价上还物品的产陆混放在起。
8.4.2场地应平整，产品不应倾斜堆放，堆码不应过高，防山压伤或倒期损坏。8.5使用说明书
使用说明1书内容应包括：
a】使用范[同：
b）安全事项：
c）安装指导：
d）操作指导：
e）售后服务：
f）企业地址与联系电话。
9质量保证期
用户在按照维护说明书规定、正确使用和放存的情况下，制造厂应保证在用户购买日起年少不低」平年（具体质量保证期按说明书规定）的时问内产品能正常运转，在此现定时间内发生损不，产厂应予以更换或免费维修。同时在产品说明中应注明使用年限9
QB/T2910--2007
附录A
（规范性附录）
低扬程、小流量密封泵的测量方法本附录按GB/T12785-2002的规定，结含低扬程、小流量密封泵流量测试对流量计及连接管道要求低压力损耗的特点而制定。本附录未另规定的，按GB/T3216一2005、GB/T12785一2002执行。A.1流量计法的测定方法
流量计法适用于泵的特性曲线的连续测量。A.1.1测量水池
A.1.1.1测量水池及安装分布参考图A.1、图A.2：水位控制泵的出水Ⅱ应远离被测系的进水口（S远大于）。
A.1.1.2水位控制泵成配有自动控制系统（个少应配有可调速装置），能确保泵水池的水而波动控制在设定值的±2mm以内，水面溢出问流控制在水堰\板高度（设定值）的0～2mm，水堰扑板应水平，可设计成在-定高度上下调节。
A.1.2待测泵安装
A.1.2.1卧式泵安装
参考图A.1、图A.2，卧式聚应水平安装，进水I1中轴必须潜入低于水面α的距离，即横向距离应不小于α，的进水口（以旋转泵叶轮的前端面为基准）距离水池壁或其他可影响进水的物体，即轴向距离应不小产，见图A.4。
r、α的值按公式（A.1)）、（A.2）确定。g
V2.5×(1-0.707)×2元
α=0.707,
式中：
Q—泵流量，单位为立方用来保秒（cm/s）：一出水口中心半径，单位为米（cm）：α一一进出水口中心半，单位为厘米（cm）。（A.1)
A.1.2.2立式泵安装
参考图A.1、图A.2，对了带过滤置的立式泵，液体是侧面进入的，泵体与周[周径向距离应不小于R，见公式（A.3）。对带过滤罩的立式系，液体是从底部进入的，则放置的底部以无孔平板为准。R
式中：
2.5×2元×h
泵流量，单位为立方佩米净秒（cm/s）：0
R一距离泵中心的半径距离，单位为用米（cm）：h
-进水栅格高度，单位为厘米（cm）。·（A.3)
注：在水箱中进行泵性能诞量，品注意泵与周珂距离的控制，为此特对距离a、进行规定。采用估算法，假设所有的进水分布在进水管的45°网包络面.上，流速是均勾的，流速限定不大于2.5cm/s（此时不影响测量准确度，估算流速值大于实测值）。
