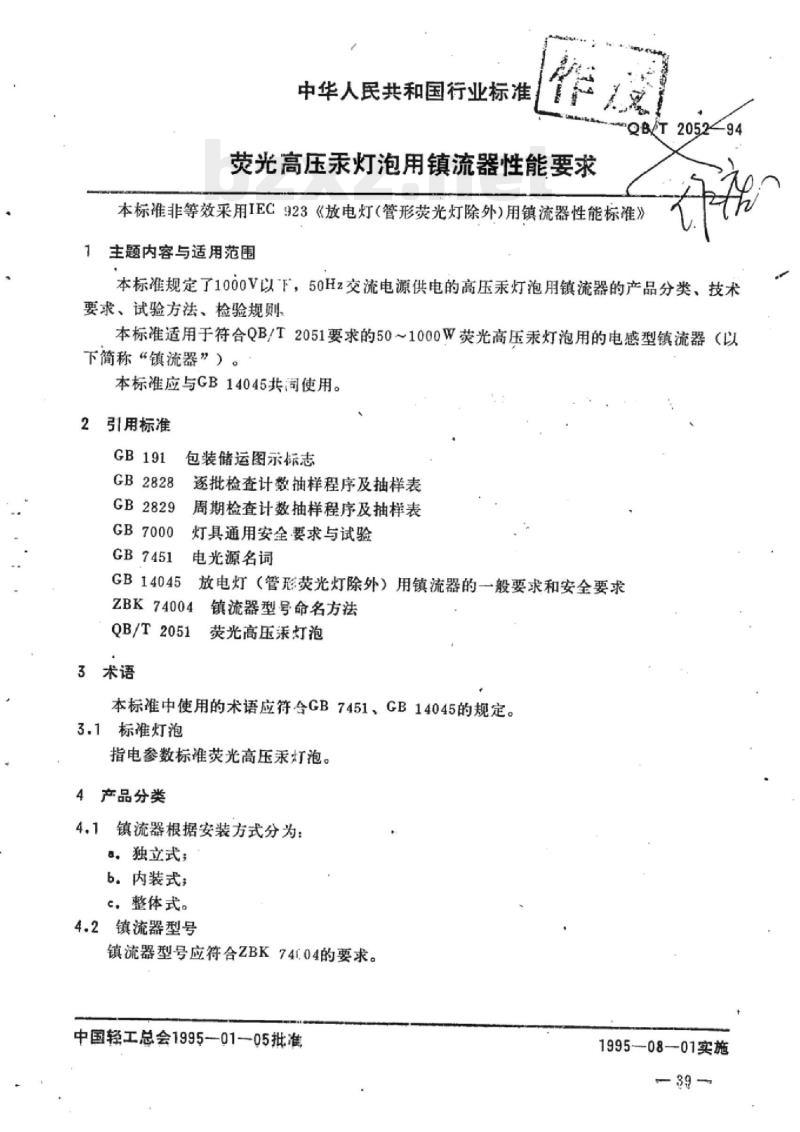

中华人民共和国行业标准
荧光高压汞灯泡用镇流器性能要求本标准非等效采用IEC923《放电灯(管形荧光灯除外)用镇流器性能标准》主题内容与适用范围
本标准规定了1000V以下，50Hz交流电源供电的高压汞灯泡用镇流器的产品分类、技术要求、试验方法、检验规则
本标准适用于符合QB/T2051要求的50~1000W荧光高压汞灯泡用的电感型镇流器（以下简称“镇流器”）。
本标准应与GB14045共同使用。
引用标准
GB2828
GB2829
GB7000
GB7451
GB14045
包装储运图示标志
逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表灯具通用安全要求与试验
电光源名词
放电灯（管形荧光灯除外）用镇流器的一般要求和安全要求ZBK74004
镇流器型号命名方法
QB/T2051
3术语
荧光高压汞灯泡
本标准中使用的术语应符合GB7451、GB14045的规定。3.1标准灯泡
指电参数标准荧光高压汞灯泡。4产品分类
4.1镇流器根据安装方式分为：
。独立式；
b。内装式：
c.整体式。
4.2镇流器型号
镇流器型号应符合ZBK74.04的要求。中国轻工总会1995-01-05批准
1995-08—01实施

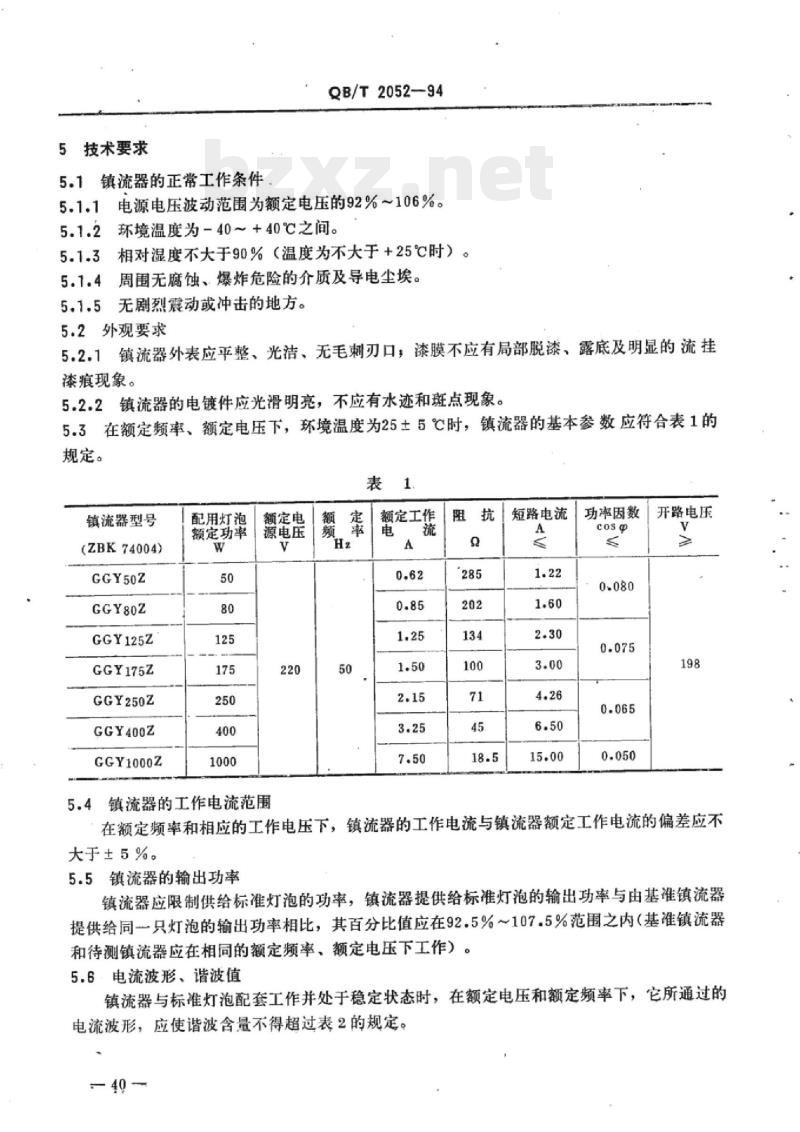

5技术要求
QB/T2052-94
5.1镇流器的正常工作条件
电源电压波动范围为额定电压的92%~106%。5.1.1
5.1.2环境温度为-40～+40℃之间。5.1.3相对湿度不大于90%（温度为不大于+25℃时）。5.1.4周围无腐蚀、爆炸危险的介质及导电尘埃。5.1.5无剧烈震动或冲击的地方。5.2外观要求
5.2.1镇流器外表应平整、光洁、无毛刺刃口，漆膜不应有局部脱漆、露底及明显的流挂漆痕现象。
5.2.2镇流器的电镀件应光滑明亮，不应有水迹和斑点现象。5.3在额定频率、额定电压下，环境温度为25±5℃时，镇流器的基本参数应符合表1的规定。
镇流器型号
(ZBK74004)
GGY50Z
GGY80Z
GGY125Z
GGY175Z
GGY250Z
GGY400Z
GGY1000Z
配用灯泡
额定功率
额定电
源电压
额定工作
短路电流
功率因数
开路电压
5.4镇流器的工作电流范围
在额定频率和相应的工作电压下，镇流器的工作电流与镇流器额定工作电流的偏差应不大于±5%。
5.5镇流器的输出功率
镇流器应限制供给标准灯泡的功率，镇流器提供给标准灯泡的输出功率与由基准镇流器提供给同一只灯泡的输出功率相比，其百分比值应在92.5%～107.5%范围之内（基准镇流器和待测镇流器应在相同的额定频率、额定电压下工作）5.6、电流波形、谐波值

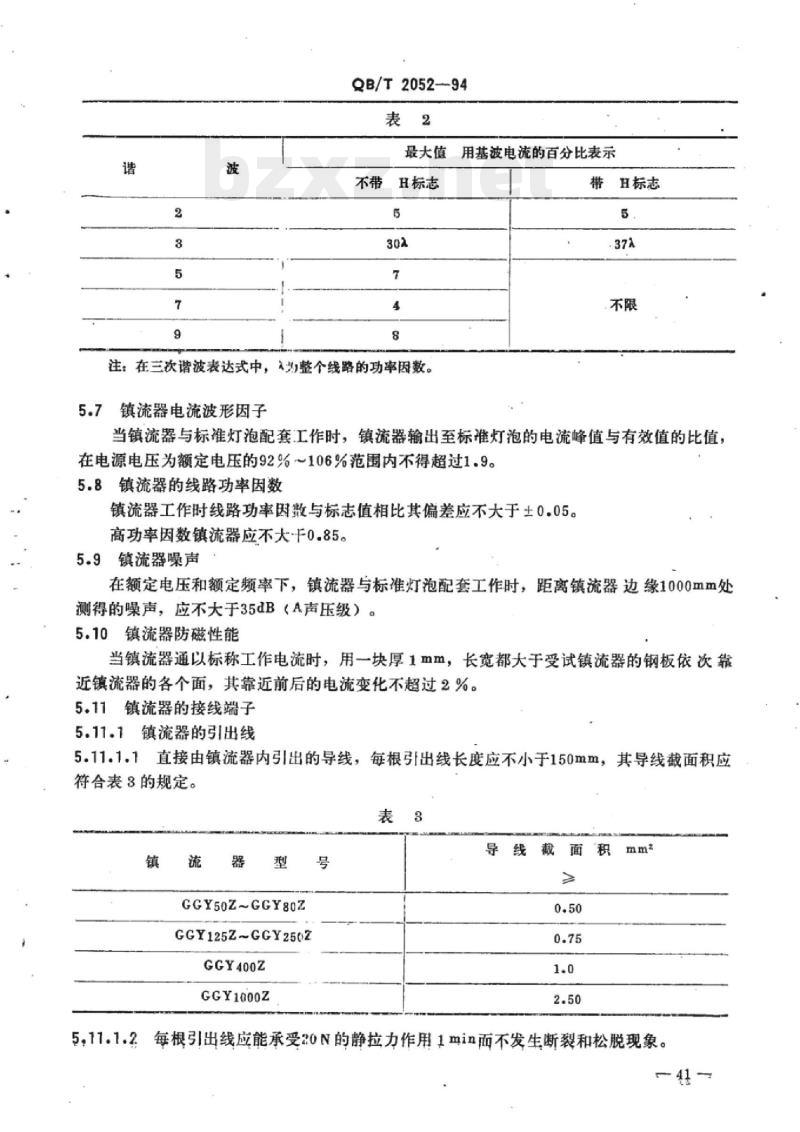

镇流器与标准灯泡配套工作并处于稳定状态时，在额定电压和额定频率下，它所通过的电流波形，应使谐波含量不得超过表2的规定。140
QB/T2052-94
最大值用基波电流的百分比表示不带H标志
注：在三次谐波表达式中，为整个线路的功率因数。镇流器电流波形因子
H标志
当镇流器与标准灯泡配套工作时，镇流器输出至标准灯泡的电流峰值与有效值的比值，在电源电压为额定电压的92%106%范围内不得超过1.9。镇流器的线路功率因数
镇流器工作时线路功率因数与标志值相比其偏差应不大于土0.05。高功率因数镇流器应不大F0.85。5.9镇流器噪声
在额定电压和额定频率下，镇流器与标准灯泡配套工作时，距离镇流器边缘1000mm处测得的噪声，应不大于35dB（A声压级）。5.10镇流器防磁性能
当镇流器通以标称工作电流时，用一块厚1mm，长宽都大于受试镇流器的钢板依次靠近镇流器的各个面，其靠近前后的电流变化不超过2%。5.11镇流器的接线端子
5.11.1镇流器的引出线
5.11.1.1直接由镇流器内引出的导线，每根引出线长度应不小于150mm，其导线截面积应符合表8的规定。
GGY50Z-GGY80Z
GGY125Z-GGY2502
GGY400Z
GGY1000Z
导线截面积
5.11.1.2每根引出线应能承受20N的静拉力作用1min而不发生断裂和松脱现象。141
5.11.2镇流器的螺纹端子输出
QB/T2052-94

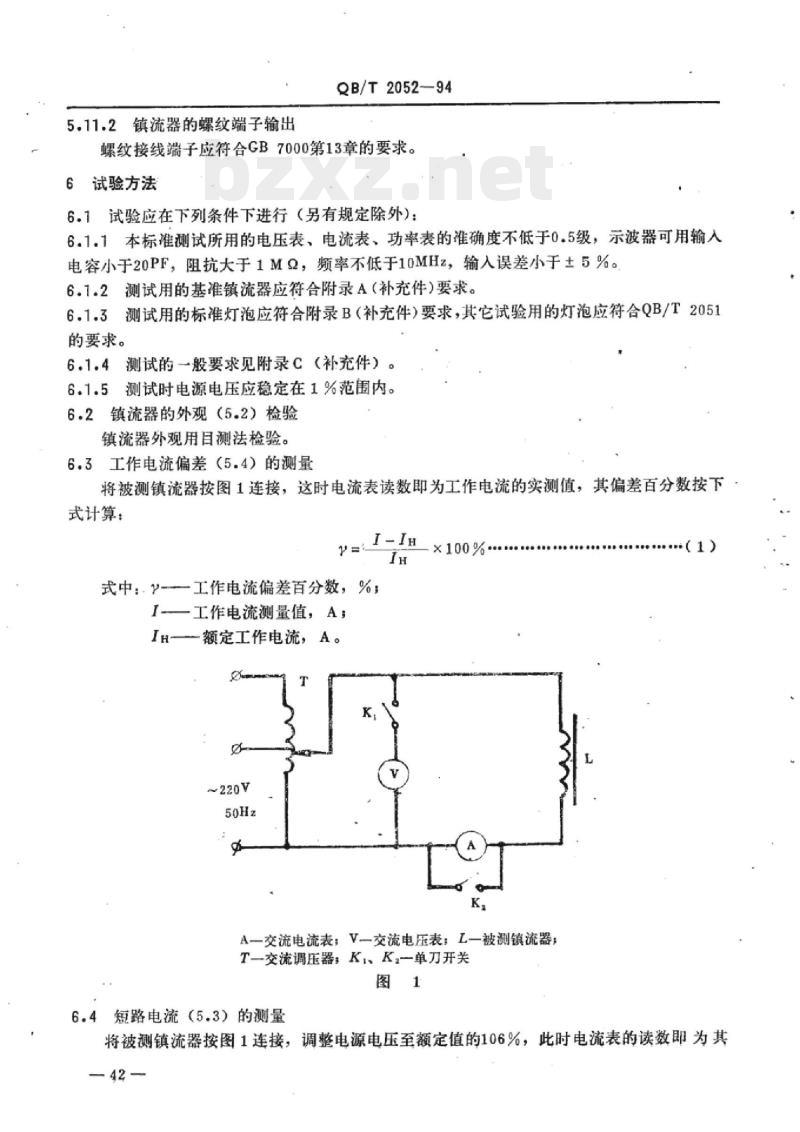

螺纹接线端子应符合GB7000第13章的要求。6试验方法
6.1试验应在下列条件下进行（另有规定除外)：6.1.1本标准测试所用的电压表、电流表、功率表的准确度不低于0.5级，示波器可用输入电容小于20PF，阻抗大于1MQ，频率不低于10MHz，输入误差小于土5%。6.1.2测试用的基准镇流器应符合附录A（补充件)要求。6.1.3测试用的标准灯泡应符合附录B（补充件）要求，其它试验用的灯泡应符合QB/T2051的要求。
6.1.4测试的一般要求见附录C（补充件）。6.1.5测试时电源电压应稳定在1%范围内。6.2镇流器的外观（5.2）检验
镇流器外观用目测法检验。
6.3工作电流偏差（5.4）的测量将被测镇流器按图1连接，这时电流表读数即为工作电流的实测值，其偏差百分数按式计算：
式中：-工作电流偏差百分数，%，I—工作电流测量值，A；
IH额定工作电流，A。
A一交流电流表：V一交流电压表：L一被测镇流器；T-交流调压器：KK一单刀开关
6.4短路电流（5.3）的测量
将被测镇流器按图1连接，调整电源电压至额定值的106%，此时电流表的读数即为其42-
短路电流值。

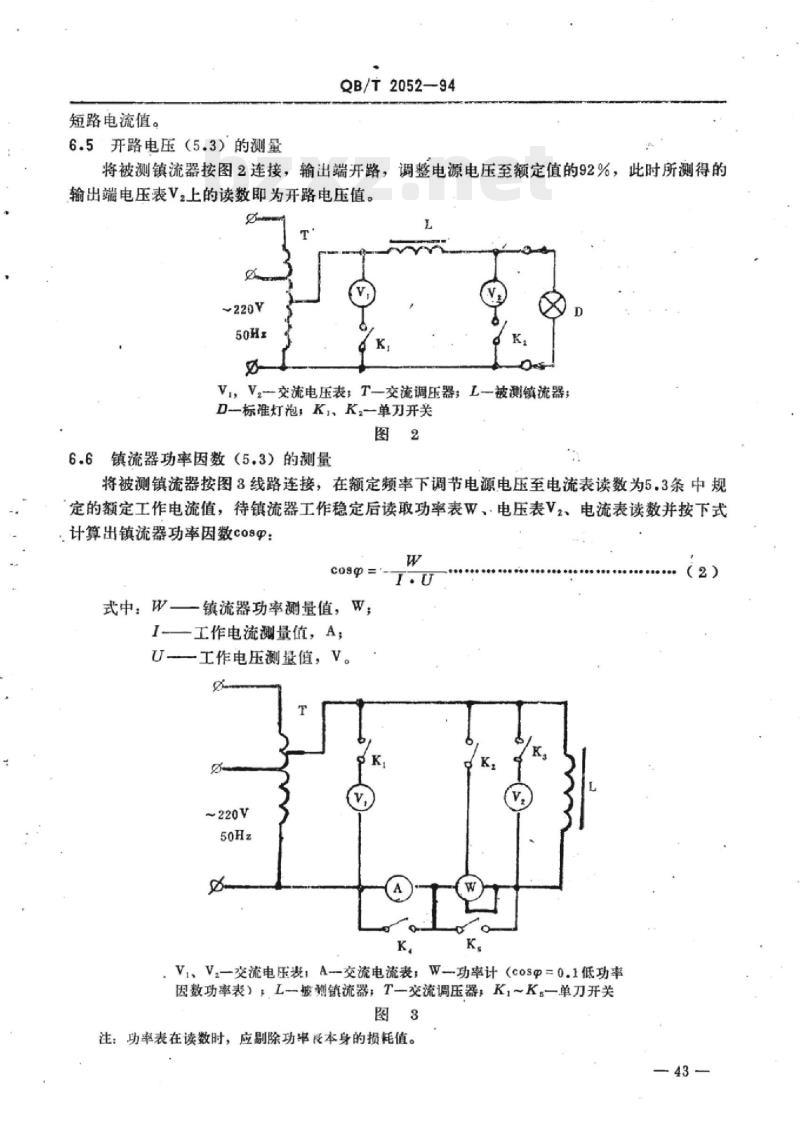

6.5开路电压（5.3）的测量
QB/T2052-94
将被测镇流器按图2连接，输出端开路，调整电源电压至额定值的92%，此时所测得的输出端电压表V,上的读数即为开路电压值。220Y
V，V—交流电压表：T一交流调压器，LD标准灯泡，Ki、K，一单刀开关图2
6.6镇流器功率因数（5.3）的测量被测镇流器
将被测镇流器按图3线路连接，在额定频率下调节电源电压至电流表读数为5.3条中规定的额定工作电流值，待镇流器工作稳定后读取功率表W、·电压表V、电流表读数并按下式，计算出镇流器功率因数cosp：cosp=
式中：W一镇流器功率测量值，WI工作电流测量值，A；
一工作电压测量值，V
ViV.—交流电压表：A-交流电流表W-功率计（cosp=.1低功率因数功率表）L-被刻镇流器，T一交流调压器K,～K一单刀开关图3
注：功率表在读数时，应剔除功率良本身的损耗值。43
6.7线路功率因数（5.8）的测量QB/T2052-94
将被测镇流器按图4连接，在额定电压和额定频率下燃点灯泡，稳定后，分别读取电压，电流和功率值，并按下列公式计算：W
式中：W-一总进线功率值，W，
U额定电压值，V.
I进线电流值，A。
6.8镇流器输出功率（5.5）的测量(82
将被测镇流器按图5连接，在额定频率、额定电压下用被测镇流器测得的灯泡功率与用L
V交流电压表：A一交流电流表，W-功率计D-标准灯泡；L一被测镇流器：K.~K.一单刀开关图
A--交流电流表，V-交流电压表，W-功率计；L被测镇流器；Lz—基准镇流器；D-标准灯泡，T交流调压器；K1~K。一单刀开关图5
QB/T.2052-94
规定的基准镇流器测得的灯泡功率相比，其值应符合5.5条要求。6.9镇流器电流波形，谐波值（5.6）的测量将被测镇流器按图6连接：选择性电压表或波形分析仪应能保证在对任何给定谐波进行测量时，不受其它谐波成分的明显影响，灯电流的峰值应采用经校准的阴极射线示波器测定，电阻R应接在线路的接地--侧，此类电阻值应相当低，使电压降不致超过灯电压标称值的0.5%。
选择性电压表或波形分析仪以及示波器连接后应使它们的接地线位于电源的一测，在每两次测量期间，每次都应将不同的电阻短路，并将不用的仪器断开。应注意确保对于所涉及的不同频率来说，电源的阻抗都应足够低。此外，在计算试验结果时，应将最大值为3%的电源电压的畸变考虑在内。必要时，应采用无畸变电源。220V
L一被测镇流器：
D一标准灯泡：T一交流调压器：T隔离变压器
R，Rz一信号取样电阻（非电感性）；PV一选择性电压表或波形分析仪：YS—阴极射线示波器；K，～K，一单刀开关；K。一单刀转换开关图6
6.10波形因子（5.7）的测量
按图7线路将被测镇流器与基准灯泡连接，调整电源电压分别至额定值的92%或106%，待灯泡点燃并稳定后，从三值表分别读出峰值和方均根值，其比值即为波形因子。6.11镇流器的噪声（5.9）的量
把镇流器置于消声室内，接谨规定的电源和灯泡，把拾音器置于被测镇流器同高并距出线端边缘1000mm处，用噪声仪器测量。在进行测量前，镇流器应连续工作不少于1h。6.12防磁性能（5.10）的测量
将被测镇流器按图1线路连接，调整电源电压，使电流表达到额定工作电流值。然后用一块1mm厚，长宽都大于镇流器的钢板，移向镇流器的各个面，靠近并保持不大于1mm的距离，这样分别得出电流在钢板移近前后的数值，然后再按下式计算其变化率。在各次测量结果中，以最大的数据作为该镇说器的测量结果，45
QB/t.2052--94
L一被测镇流器；D-标准灯泡；R-信号取样电阻：V一交流电压表；A-交流电流表：PV三值表；T交流调压器，K1~K-单刀开关图7
B=IH=[m ×100%
式中：B一电流变化率，%：
IH钢板移近后，电流表读数，A
一钢板移近前，电流表读数，A。6.13镇流器的接线端子（5.11）质量的检测6.13.1用通用量具测量导线截面及长度。（5）
6.13.2测量引出线拉力时，将被测镇流器固定（引出线朝下）；在引出线的端部分别施加20N的力并保持1min。
6.13.3螺纹接线端子应按GB7000标准中第13章规定的方法进行。7
检验规则
镇流器的检验分为出厂检验和型式检验。7.1出厂检验
7.1.1每批镇流器都应进行出厂检验。同时提交的镇流器为一批，出厂检验按GB2828的规定进行，采用二次抽样方案，般检查水平Ⅱ。
7.1.2出厂检验的顺序、试验项目和合格质量水平（AQL）应符合表4的规定。7.1.3若出厂检验不合格，该批镇流器应进行100%重检，并剔除不合格品后，可以再次提交验收，但必须使用加严检查，若再次提交验收的镇流器仍不符合要求，则该批镇流器不得再次提交验收，此时应分析原因，提出解决措施。7.2型式检验
7.2.1型式检验按GB2829的规定进行，采用二次抽样方案。—46—
试验项目
外观要求
工作电流编差
短路电流
开路电压
功率因数
QB/T2052-94
技术要求
试验方法
合格质量水平（AQL)
（按单项检验）
型式检验的样本应从已过出厂检验合格的批中随机抽取，在进行型式检验前应按出厂检验项目对试验样本进行100%的检查，若发现不合格品，则以合格品换取，并载人型式检验报告中，但不作为型式检验结果的鉴定依据。型式检验每年进行次。
7.2.3型式检验的顺序、试验项目、判别水平、不合格质量水平（RQL）和判定数组应符合表5的规定。
项·目
引出线接线柱
防磁性能
电流波形、谐波值
电流波形因子
输出功率
线路功率因数
技术要求
试验方法
判别水平
不合格质量
水平(RQL)
样本量
判定数组
7.2.4若型式检验不合格，应停止交收，并将已验收而未出厂的镇流器停止出厂，已出厂的由双方协商解决。
A2.5温升
QB/T2052-94此内容来自标准下载网
A2.5.1125W以下（包括125W）的荧光高压汞灯泡用基准镇流器在适当校准电流下，在环境温度为20～30℃时，用改变电阻法测定的绕组的稳定温升值不得超过25℃。
在加热期间，镇流器内任何串联或并联电阻应连接于线路之内，但在测量电阻确定温升值时，这类电阻应排除在外。
A2.5.2不同于A2.5.1条中提到的其它基准镇流器125W以上荧光高压汞灯泡用基准镇流器，如若符合A2.5.1条中规定的热性能要求，势必既庞大而又昂贵，此外由于正常使用中的温升所造成的功率因数的变化对这类灯的性能所造成的影响很小，因此可以采用经适当选定的特制镇流器，但它们必须符合本附录中的其它条款。
基准镇流器的参数见表A1。
镇流器规格
B1特性
额定电压
额定频率50z时的性能
校准电流
附录B
标准灯泡
（补充件）
电压/电流比，
285±0.5%
202±0.5%
134±0.5%
·100±0.5%
71±0:5%
18.5±0.5%
功率因数
0.060±0.005
0.040±0.002
标准灯泡必须经过至少100h的老炼，而且在与适当基准镇流器配套工作于25±5℃环境温度及以下条件时，灯泡功率、电压和电流与有关的灯泡标准中的规定值相比，误差不得大于3%。
B2‘标准灯泡的选择
标准灯泡应在无对流风的室内，在25土5℃环境温度下垂直燃点，且灯头在上。50
QB/T2052—94
图B1给出的是用F选择标准灯泡的推荐线路。ZL
Vi，Va交流电压表，、A—交流电流表；ZL-基准镇流器；
W—功率表D一灯泡，T-交流调压器，K，~K。—单刀开关图B1
在测量灯泡的电压或功率时，不用的仪表的电压线路应开路。在测量灯泡功率时，无需对功率表的损耗进行修正。附录C
对试验的一般要求
（补充件）
环境温度
所有测量值，均应在班境温度为20～30℃范围内，在无对流风的室内取得。C2电源电压
a：电源电压和频率
基准镇流器与待测镇流器应具有相同的标称频率，除另有规定外，每只镇流器均应在其标称频率和额定电压下工作，当镇流器标明可用于一个电源电压范围或具有几个额定电源电压时，应取其中最不利的电压作为额定电压；b。电源电压和频率的稳定性
电源电压和频率应恒定地保持在土0.5%以内，但是在进行实际测量时，电压应调整至规定试验电压的土0.2%以内
c。电源电压波形
电源电压的总谐波含量不得超过3%：d，电源应具有足够大的容量，而且电源线路的阻抗与镇流器阻抗相比应足够低。—51-
C3磁效应
QB/T2052-94
在相距基准镇流器或待测镇流器任一表面25mm以内，不得有磁性物体。C4标准灯泡的稳定性
a。为了使标准灯泡达到最大稳定性，应按附录B中B2条的规定进行安装；b。在进行测量之前应使灯泡达到稳定工作状态；c。在进行每个系列试验之前和之后，都应立即检查灯泡的特性。C5仪表特性
C5.1电压线路
跨接于灯泡的仪表的电压线路所吸取的电流不得大于额定灯泡工作电流的0.5%。C5.2电流线路
电流线路应具有足够的阻抗，使整个电压降（包括仪表和电缆线的电阻效应在内），不致超过额定电压的0.5%。
C5.3方均根值的测量
用于测量方均根的仪表不应由于波形畸变而带来误差。C6线路电阻
测量线路应具有足够低的阻抗，使整个电压降（包括电缆线，电阻效应在内），不超过额定电压的0.5%。
附加说明：
本标准由中国轻工总会质量标准部提出。本标准由全国电光源标准化中心归口。本标准由上海亚明灯泡厂、浙江宁波沪江电器二厂、福建南平电子仪器厂负责起草。本标准主要起草人：叶铜根、贾瑜清、苏耀康、张顺生、季民生、张和泉、胡维。52
